Filter Umbau auf Luftheber mit IBC Kammern

max171266

Mitglied
Dabei seit
14. Juli 2012
Beiträge
220
Ort
41189 Mönchengladbach
Teichfläche ()
35
Teichtiefe (cm)
160
Teichvol. (l)
45000
Besatz
Koi 15 Stück 40cm bis 63cm
Plus ca. 60 jung Koi Nachzucht 8 bis 16cm
Hallo zusammen,
Es ist mal wieder Umbau Zeit ;)))
Werde meinen Alten kleinen Schwerkraft Filter, auf Luftheber und IBC umbauen....

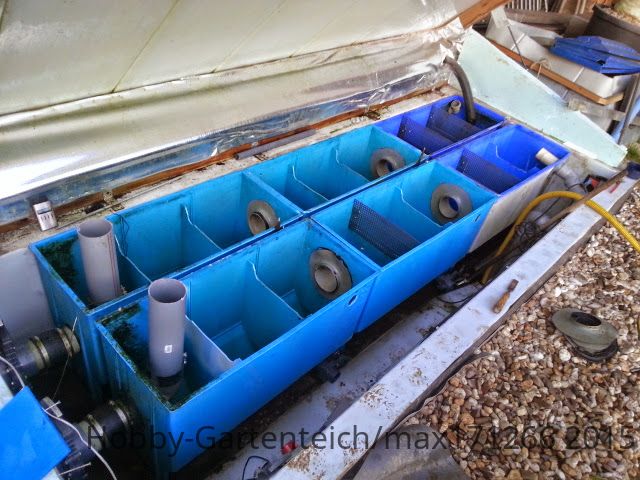

Als erstes heißt es mal, alter Filter raus und Filterkammer Säubern :kotz5
Dann ein kleines Loch für dem Luftheber Buddeln...:lala5

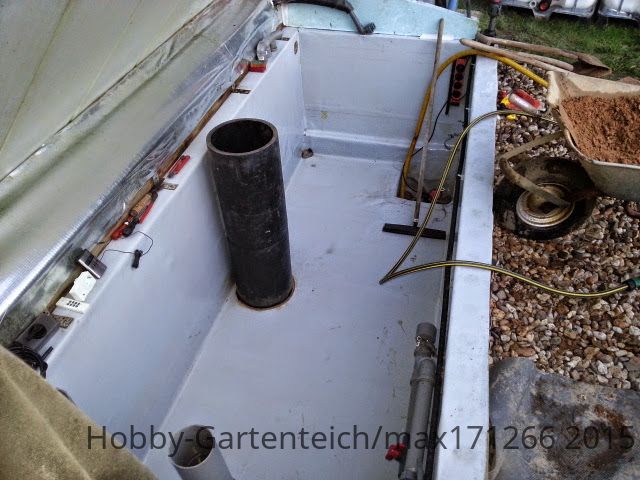

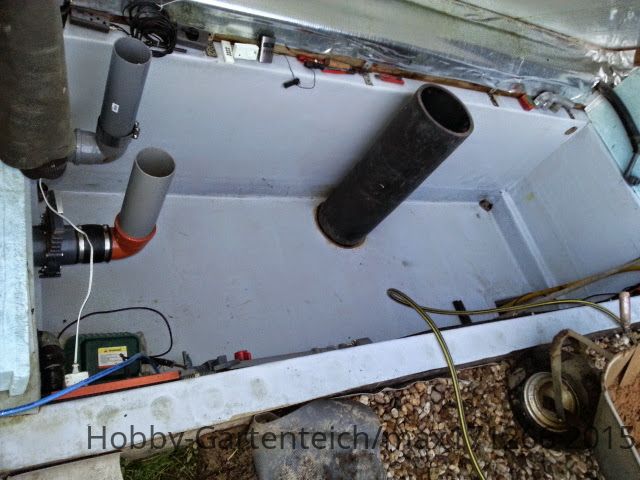

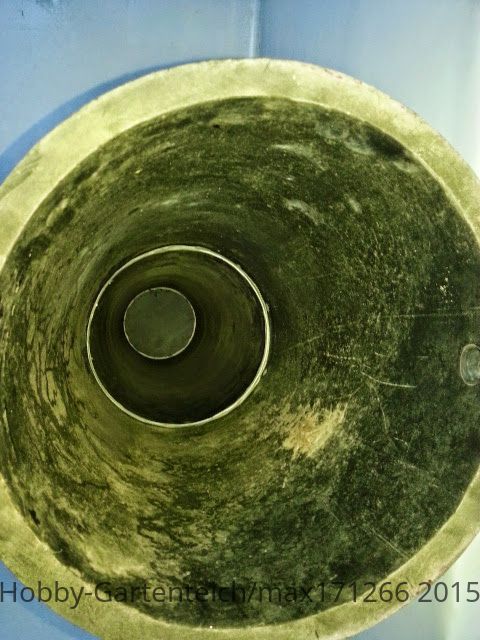

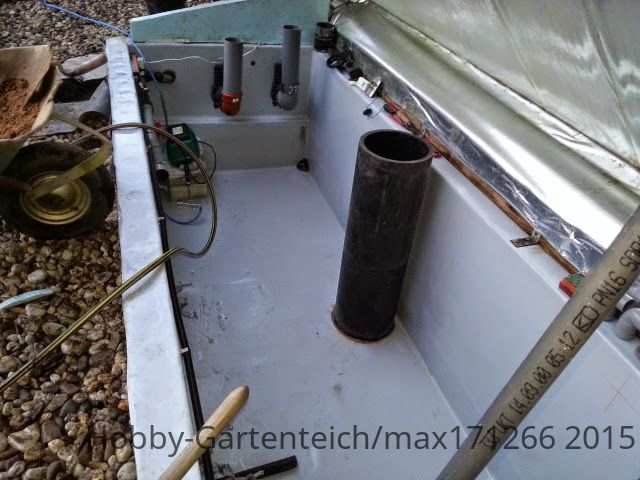

Anschließend Das kleine PE Rohr (1,80m lang 0,33m Durchmesser),
versenken und einschlämmen.:lala5
Das nächste was kommt, sind die alten Zuläufe zum Teich erneuern,
von 50 auf 110mm damit der Luftheber auch sin macht....:like:
Lg Manfred

20150117_162558.jpg  20150117_162604.jpg  20150118_164623.jpg  20150118_164656.jpg  20150118_164708.jpg  20150118_164725.jpg

Hallo

Was willste rein machen in die IBC´´s . Und vorallem mit wieviel Watt willste fahren und was haben deine aktuellen Pumpen für einen Verbrauch .

Hattest du nicht Schon 2 Luftheber und IBC´´s an laufen .....:kopfkratz

Hallo Michael,

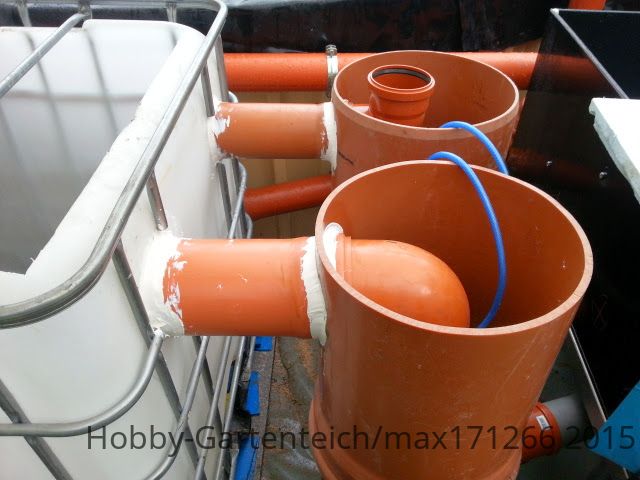

Der Filter ist von meinem kleinen Teich, der mit den zwei Lufthebern und EBF ist am Schwimmteich ;)
Aufbau soll wie folgt werden,...
Als erstes ein 600er IBC, wo der Bodenablauf und der Skimmer in 110mm reingehen.
Bin mir in Sachen Vorabscheidung noch unschlüssig, TF ,EBF ,oder was auch immer...,als Einschub alles mach bar ;)
Danach kommt der Luftheber in 110mm, 1,70m lang, der geht in den nächsten IBC 600er und befeuert dann das Helix.
Anschließend geht es zwei mal in 110mm zurück in den Teich.
Zurzeit hatte ich eine 16000 Rohrpumpe mit 100 Watt am laufen, denke mit dem Luftheber werde ich so um die 10 bis 15t mit 30 Watt hin bekommen.
Bin für jedes Watt weniger Dankbar......habe einen verbrauch von 12000kwh im Jahr :wand:lala5


Wenn machbar, gehe auf einen 125er Luftheber und dann kommst Du mit auch mit weniger Watt auf mehr wie 15k - wenn genügend Wasser zum Luftheber läuft. ;)

Ist ein Gedanke wert in 125er...
Habe ja nur zwei 110er Einläufe und zwei 110er Ausläufe.
Bringt da der 125er den so viel mehr??

So weiter gehts,

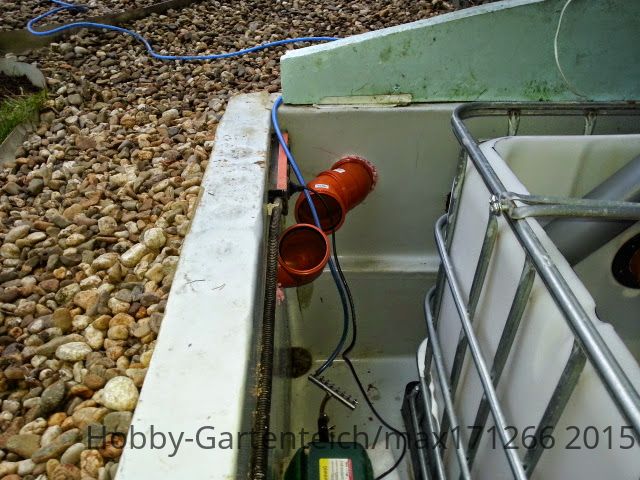

Rohre zum Teich sind durch 110er ersetzt worden.

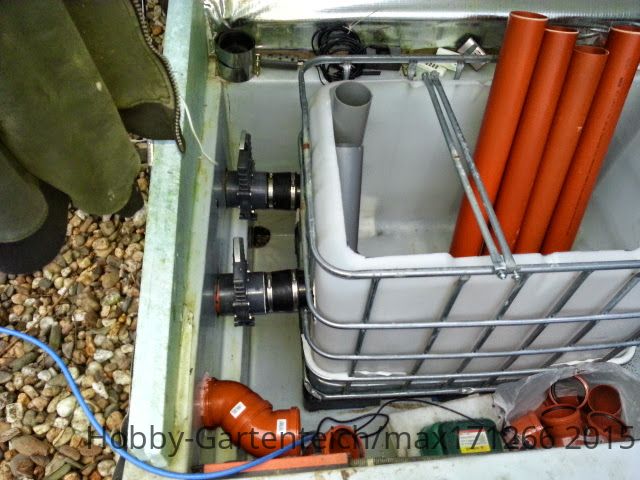

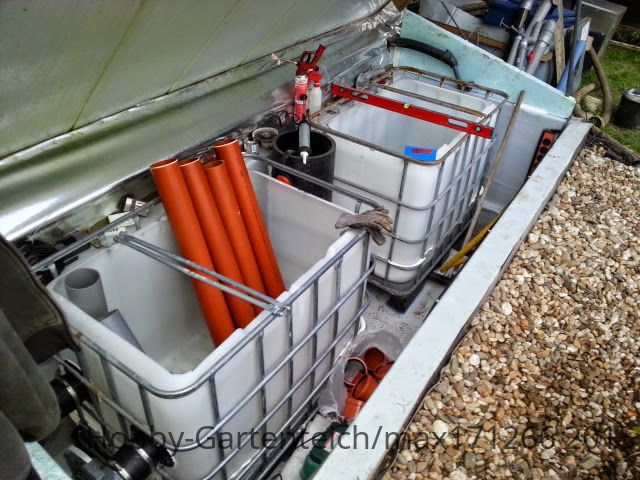

IBC Behälter geöffnet und in die Kammer gesetzt.
Skimmer und Bodenablauf, wurden auch schon an den ersten IBC angeschlossen.

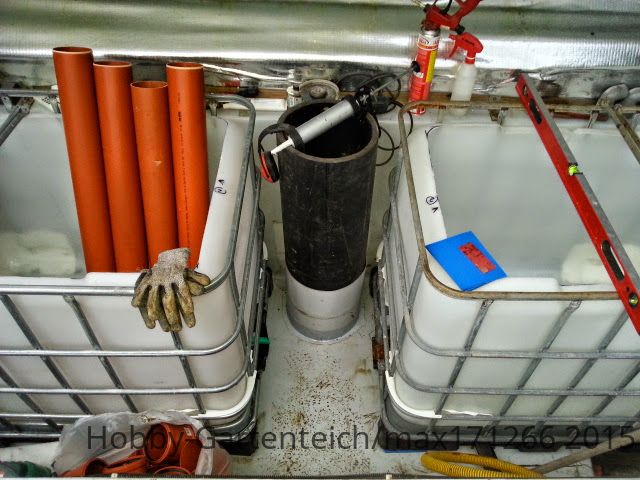

Als nächstes werde ich den ersten IBC an den Sammelschacht für den Luftheber, mit zwei 110er Anschlüsse versehen.
Danach den Sammelschacht, in 125er zum zweiten IBC für den Luftheber.
Übrig bleibt dann nur noch, die Verrohrung zurück zum Teich zwei mal in 110er.
PS.sieht alles noch etwas Wüst aus :lala5

20150120_163152.jpg  20150120_163203.jpg  20150120_163212.jpg  20150120_163223.jpg

Hallo Manfred,

cooles Projekt.
Wenn ich es richtig verstanden habe willst Du ein 330ger Rohr in der Erde versenken und dort ein 110 ner 125 ger Luftheber reinsetzen?

Das könnte ganz schön knapp werden. Kommt natürlich darauf an, welche Lufthebervariante Du nehmen willst. Die Trichterversion? Dann wirds ganz schön eng. Mit dem Tscheschen baust Du Dir auch noch einen Engpass ein.

Ich hatte ein 160ger Erdrohr mit nem 75 ger Luftheber. Ich fands sehr knapp, dass Wasser ist mit dem Nachlaufen gerade so hinterhergekommen.

Dann wirds ganz schön eng

Da ist doch noch genug Platz

330ger Rohr = 0,08552986 m²
- 125ger Rohr = 0,012271846 m²
------------------------------------------------
0,073258014 m² ist fast wie ein 300ger Rohr, das sollte eigentlich reichen

Ist ja richtig Mitch. Ich wollte auf den möglichen Trichter hinweisen bzw. Auf die Verängung wenn man auf das 125ger Rohr noch nen 150ger drüber stülpt.

Hallo,
Ich werde es erst mal mit einem 125er mit Trichter versuchen....aber ich denke auch das noch genug Platz ist...

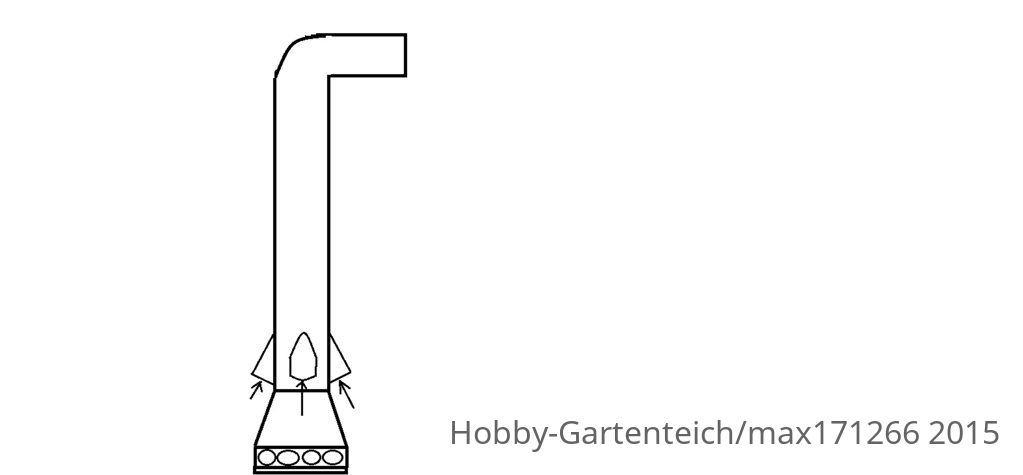

Hatte schon mal über zusätzliche einström Öffnungen, am Rohr nachgedacht.
So in etwa...Unbenannt1.jpg
