Koiteichbau mit Granitblöcken

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
Hallo Zusammen

Nachdem ich meinen Schwimmteichbau hier vorgestellt habe,möchte ich euch jezt den Koiteichbau zeigen.Der Teich hat ca 25000l ist ist mit einwem Kies und Pflanzenfilter ausgestattet.Die Pumpe (15000l liegt in einem Aussenliegenden Pumpenschacht.
Aber jetzt mal von Anfang an.

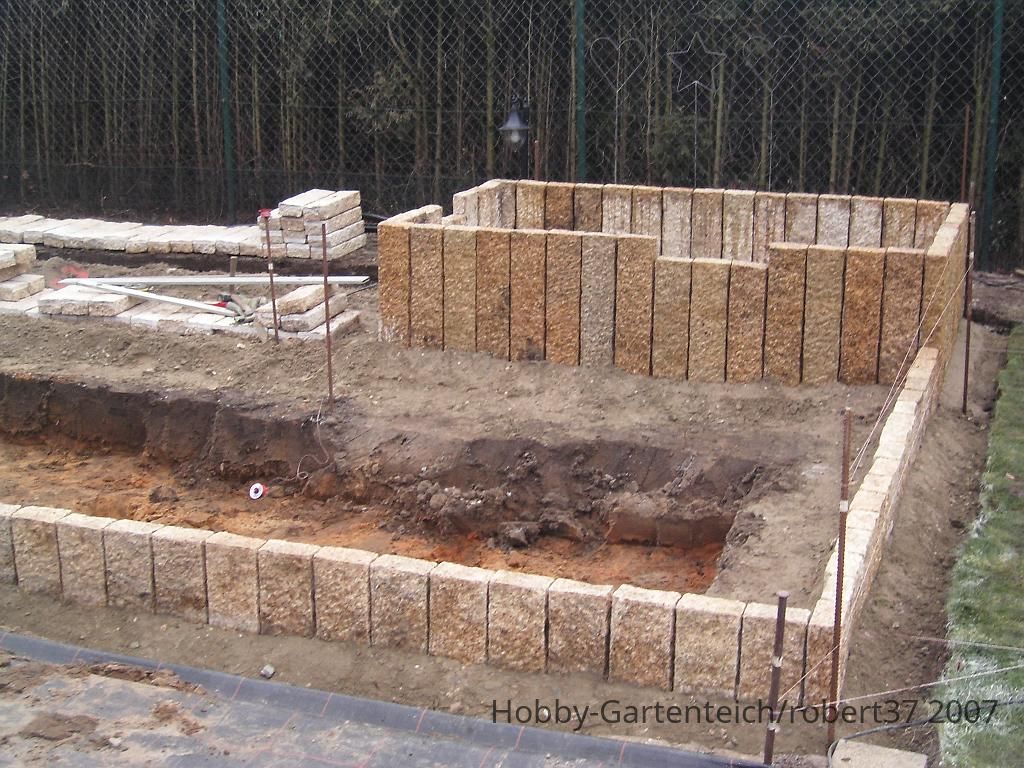

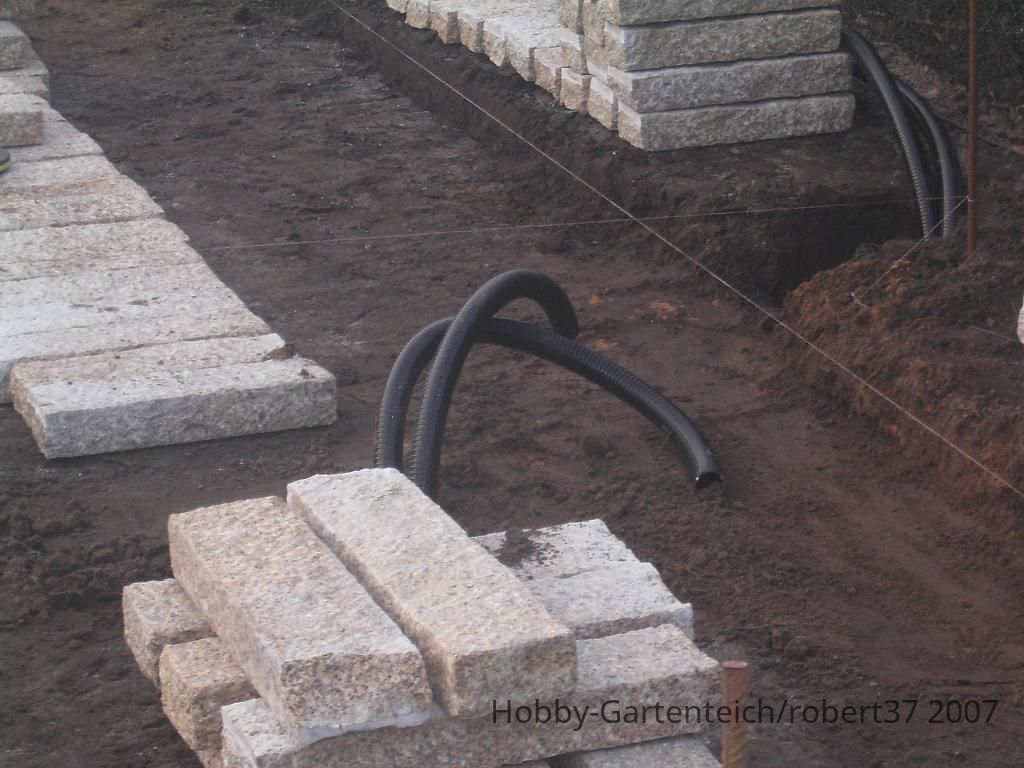

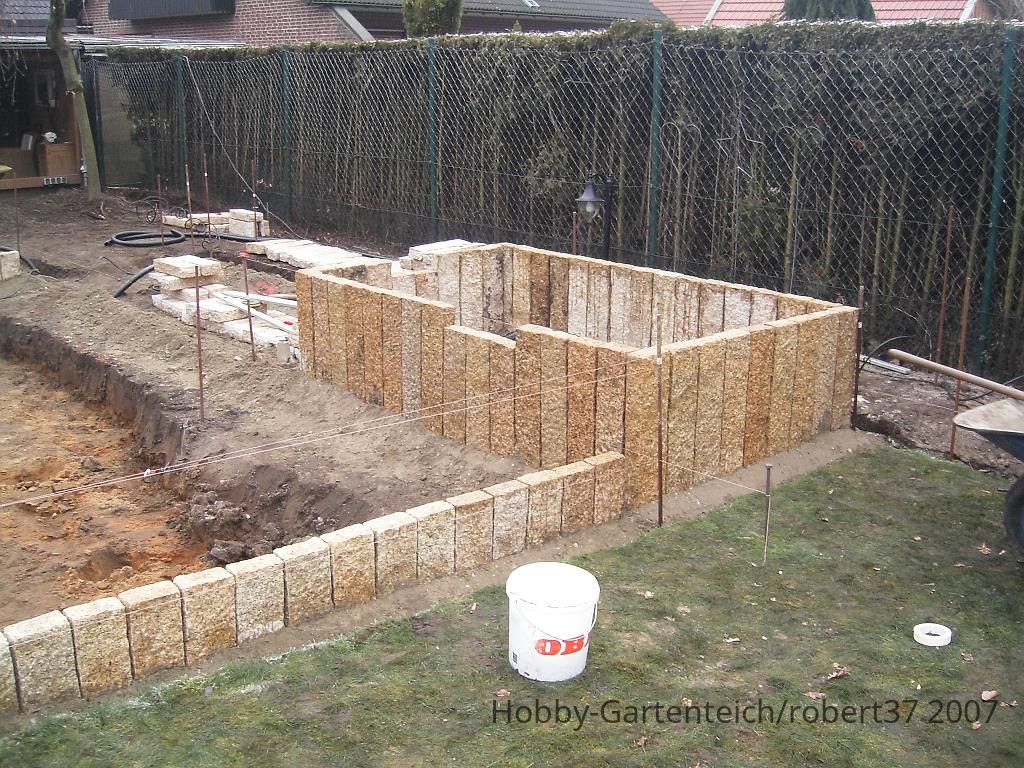

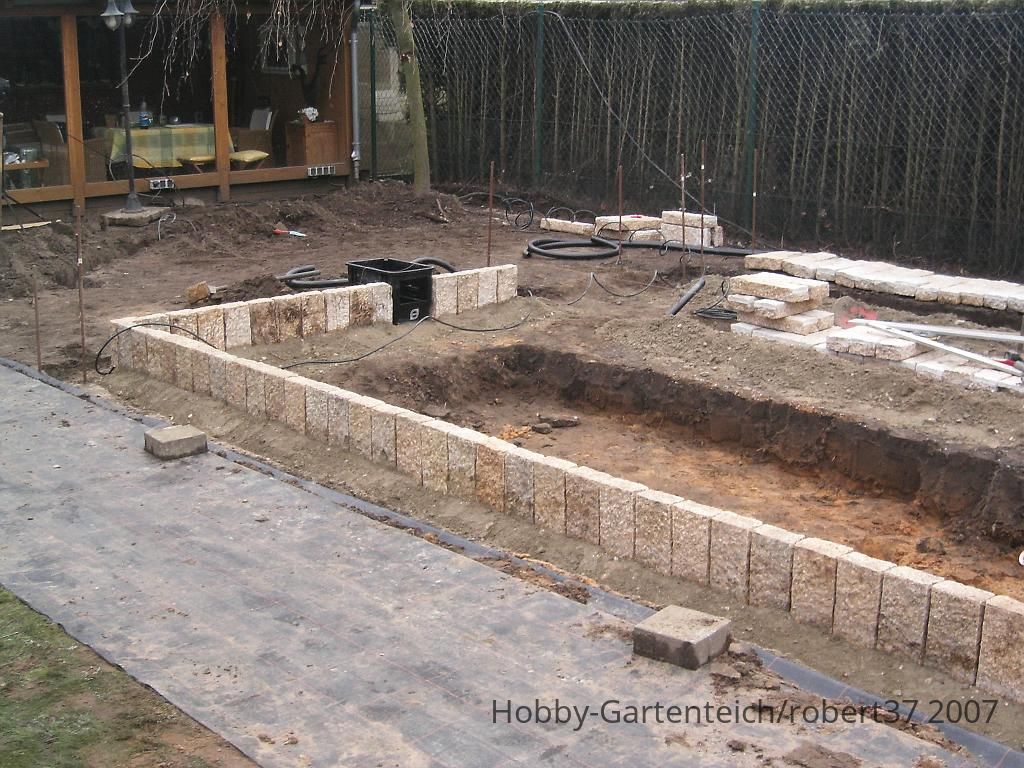

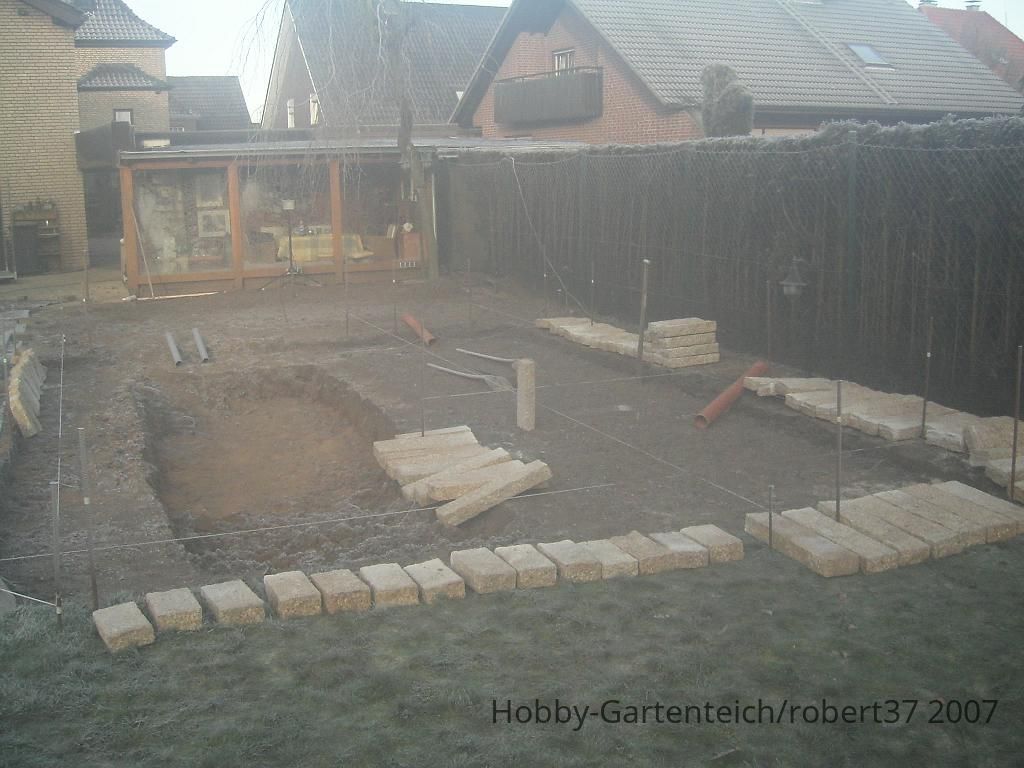

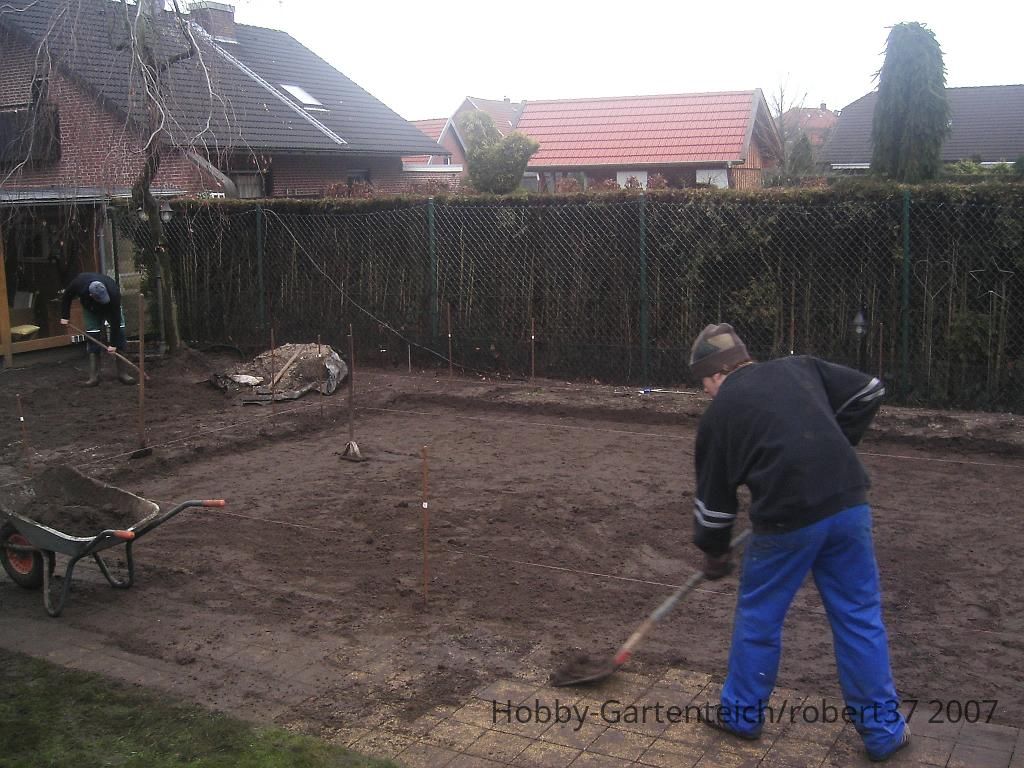

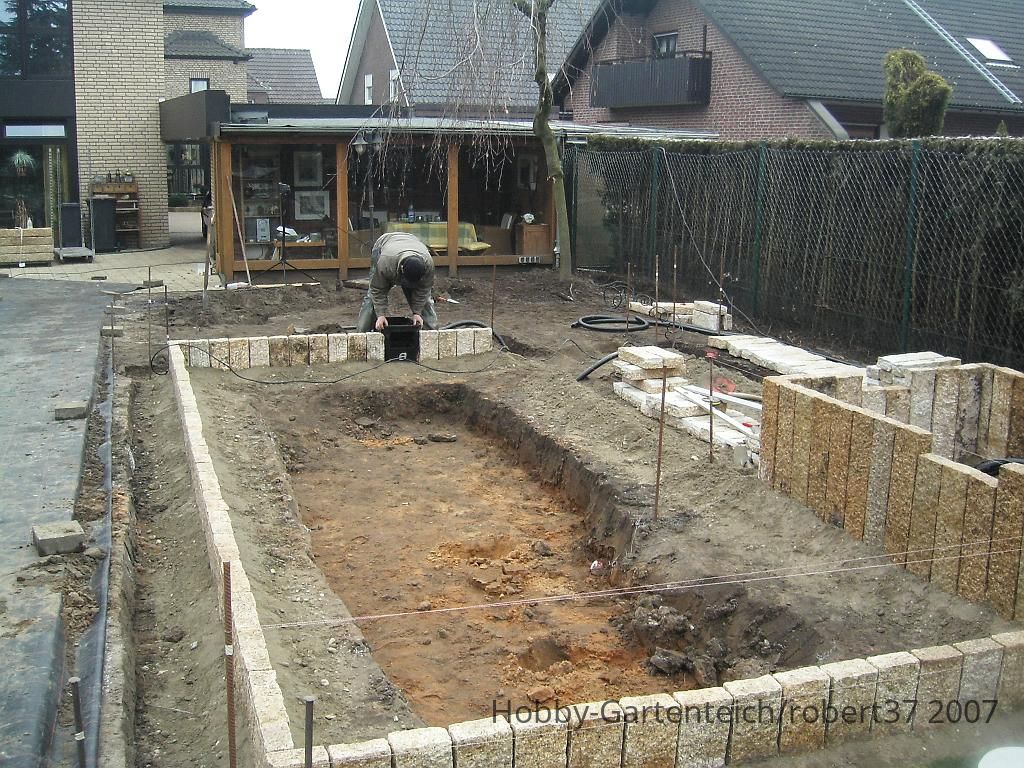

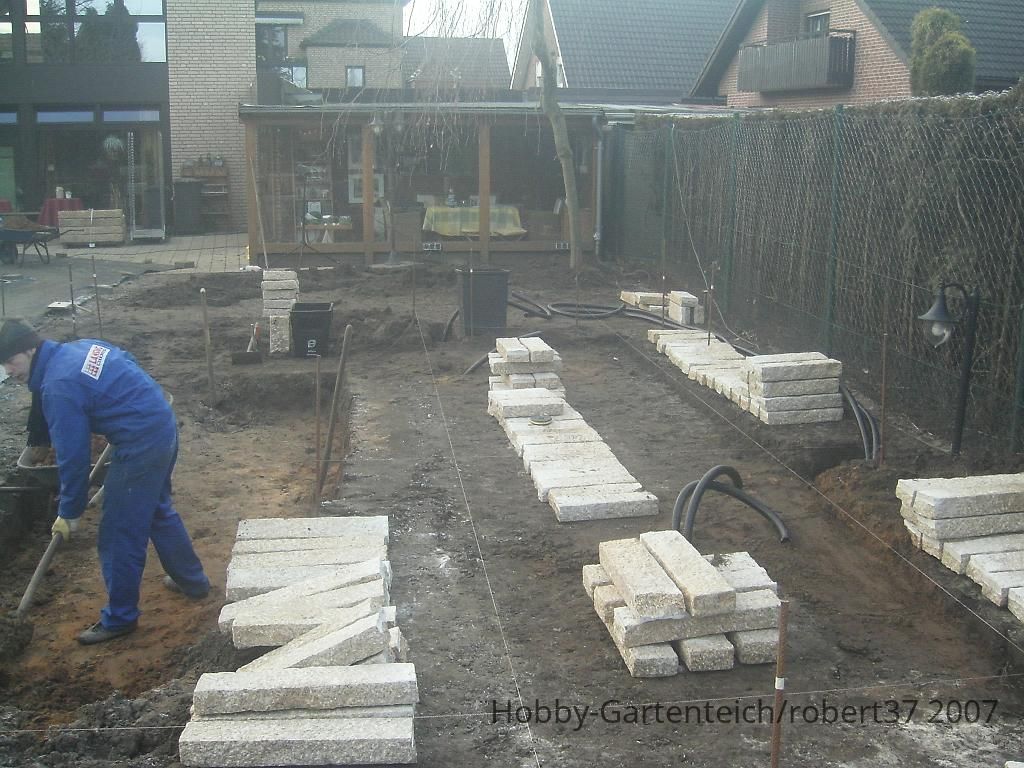

Was macht man zuerst wenn man einen Teich baut ,man gräbt ein Loch.Ne haben wir nicht getan .Wir haben zuerst den Rahmen gesetzt.Das bedeutet zuerst einmal Granit scheiden.Und das so das man möglichst kein Verschnitt hat.

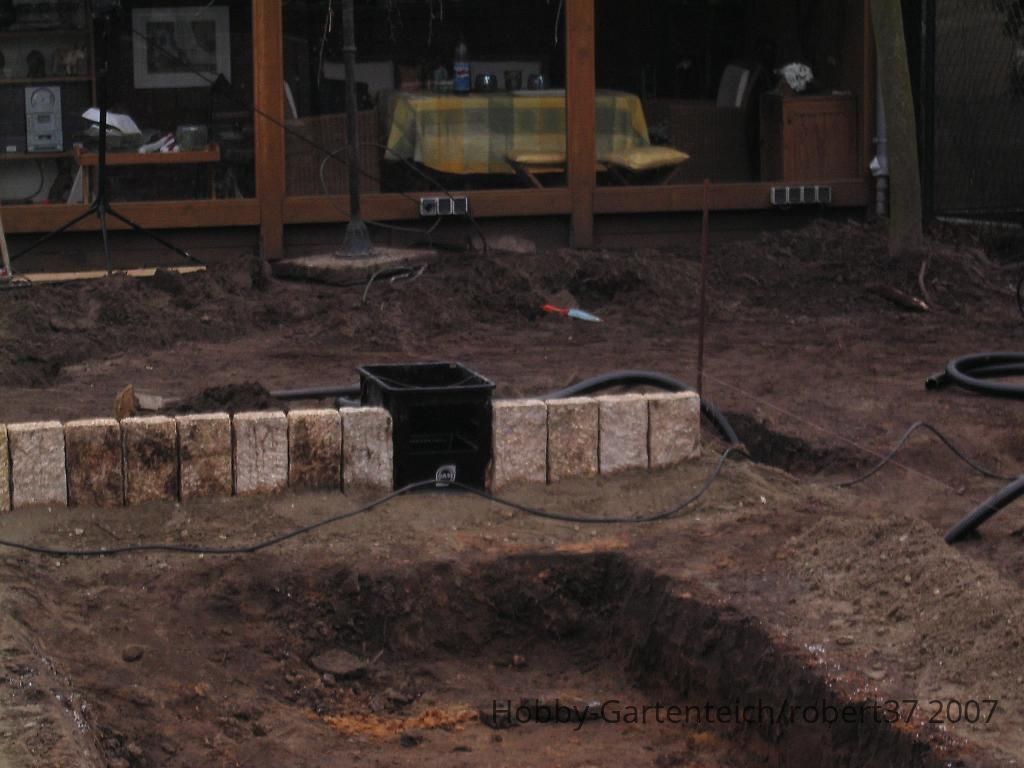

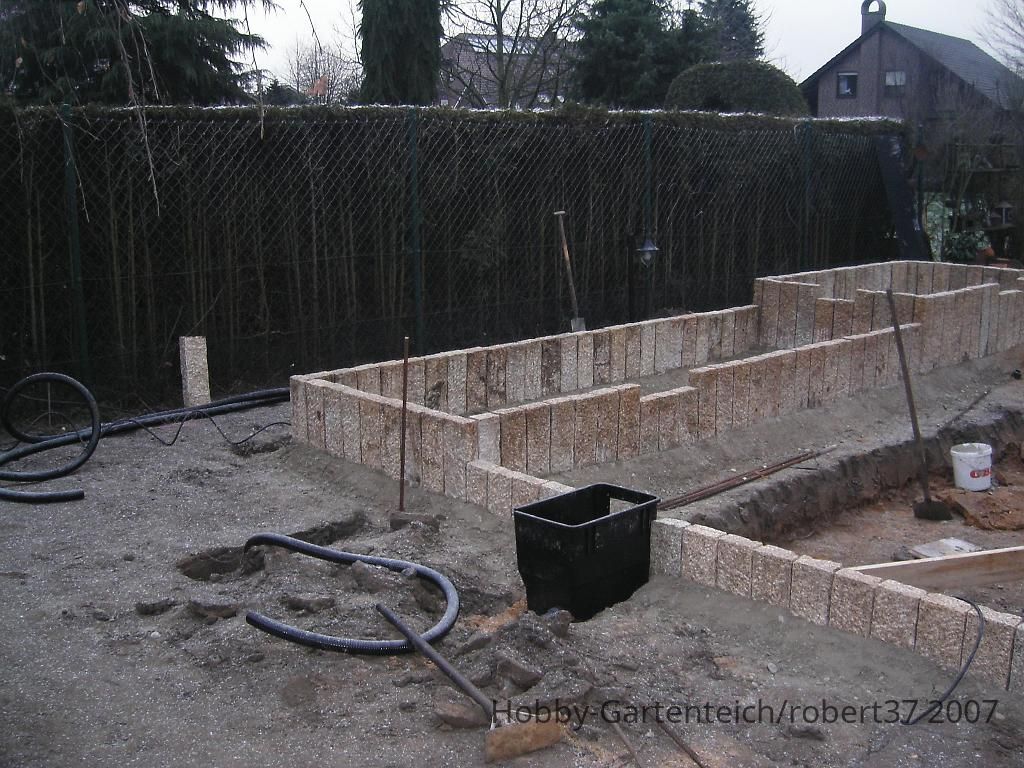

Unten seht ihr dann schon den Skimmer der auch schon mal eingepasst wurde.Das Wasser sollte später über die beiden Ebenen im Klärbereich zurück in den Teich fließen.


Anhänge

  • KIF_2182.JPG
    147,6 KB · Aufrufe: 76
  • KIF_2184.JPG
    108,8 KB · Aufrufe: 64
  • KIF_2188.JPG
    155,9 KB · Aufrufe: 59
  • KIF_2190.JPG
    123,4 KB · Aufrufe: 55
  • KIF_2194.JPG
    100,2 KB · Aufrufe: 52
  • KIF_2198.JPG
    176,9 KB · Aufrufe: 50
  • KIF_2197.JPG
    185,9 KB · Aufrufe: 55
  • KIF_2195.JPG
    238,2 KB · Aufrufe: 60
  • KIF_2193.JPG
    224,8 KB · Aufrufe: 63
  • KIF_2200.JPG
    175,3 KB · Aufrufe: 68
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

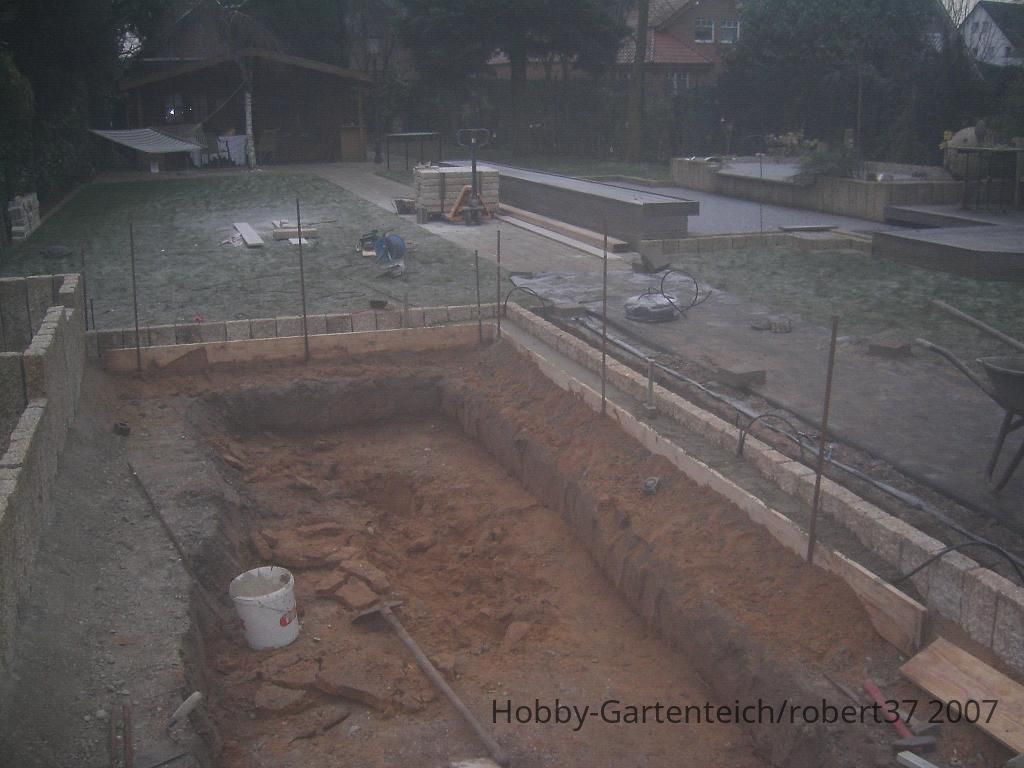

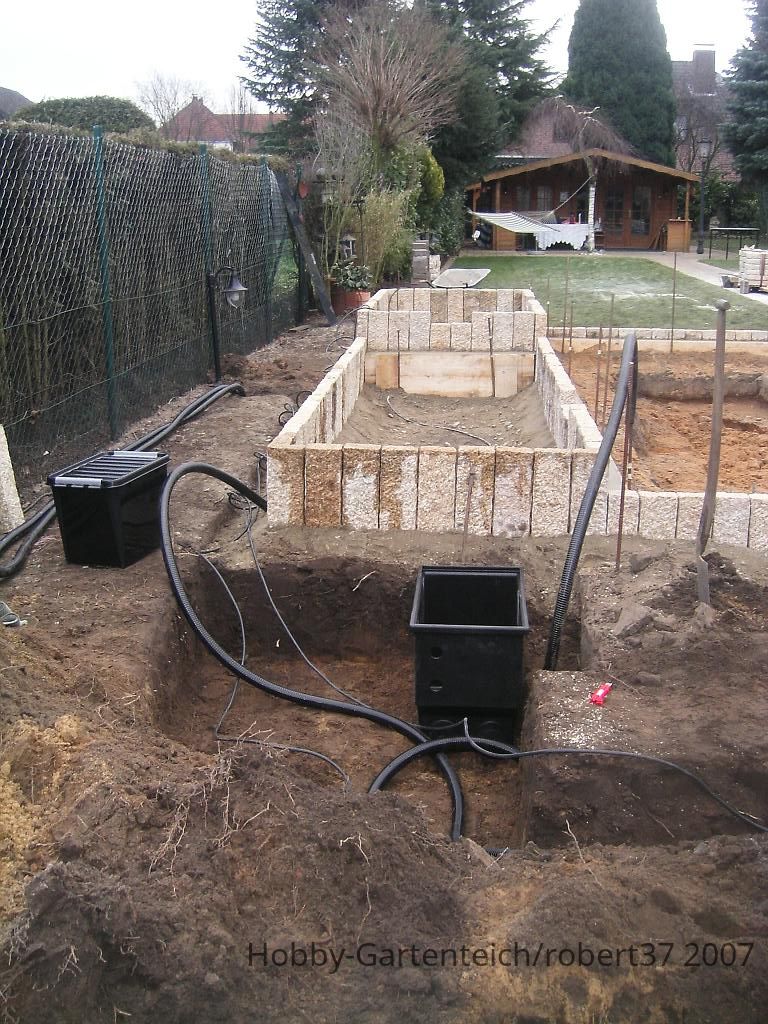

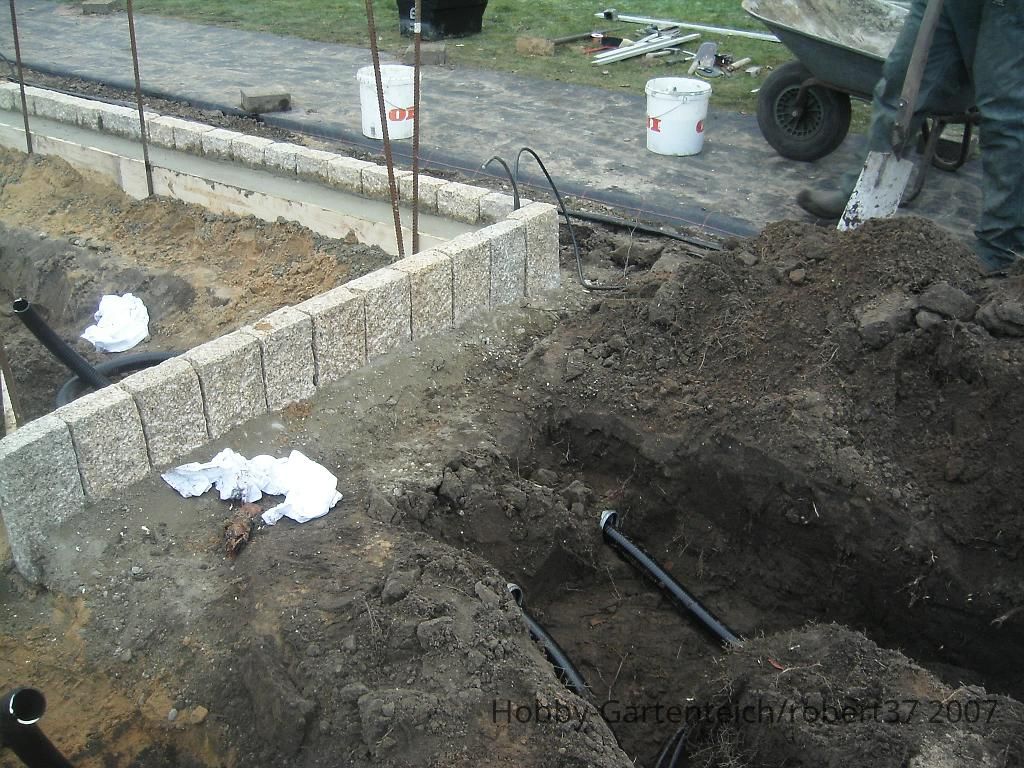

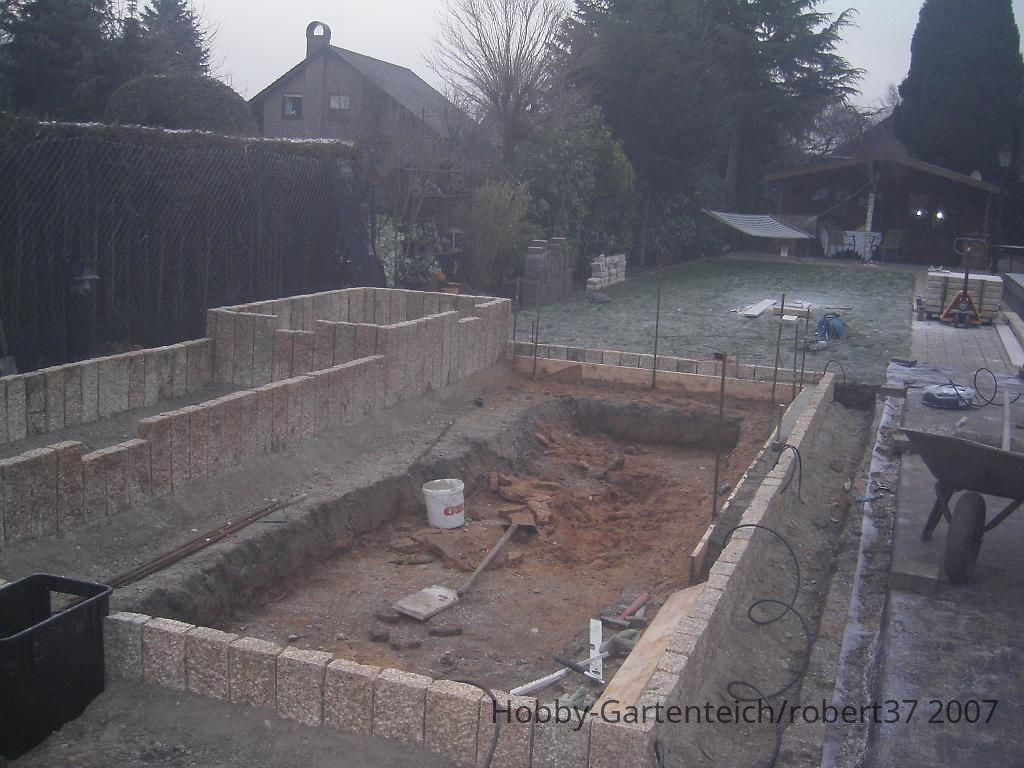

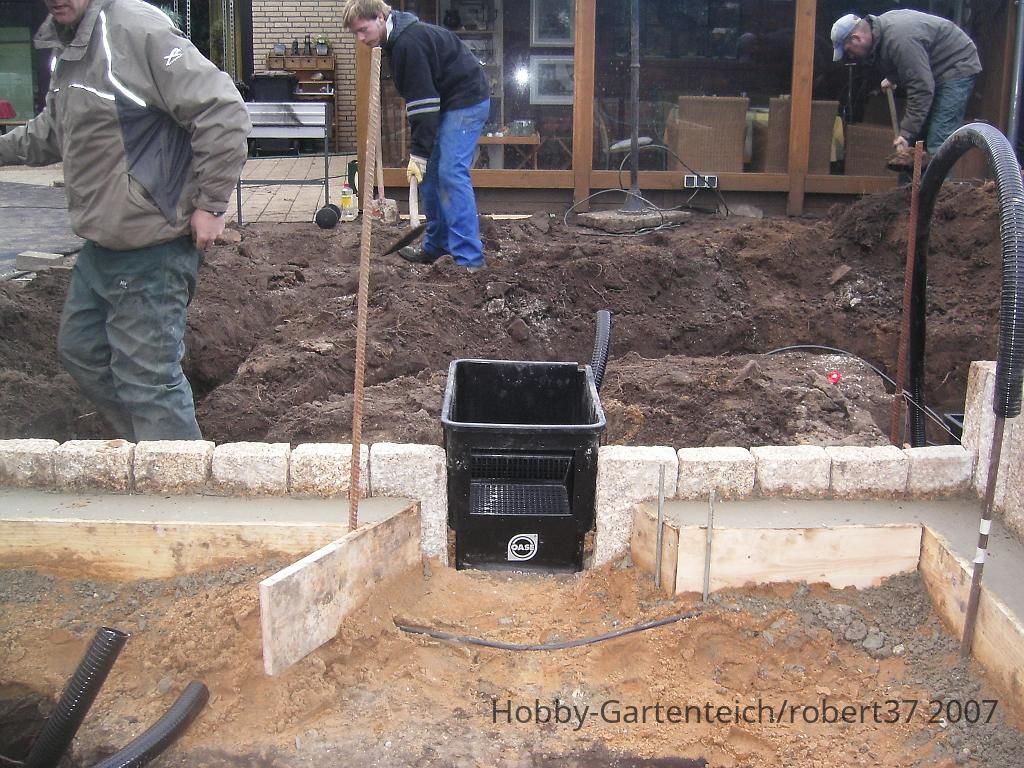

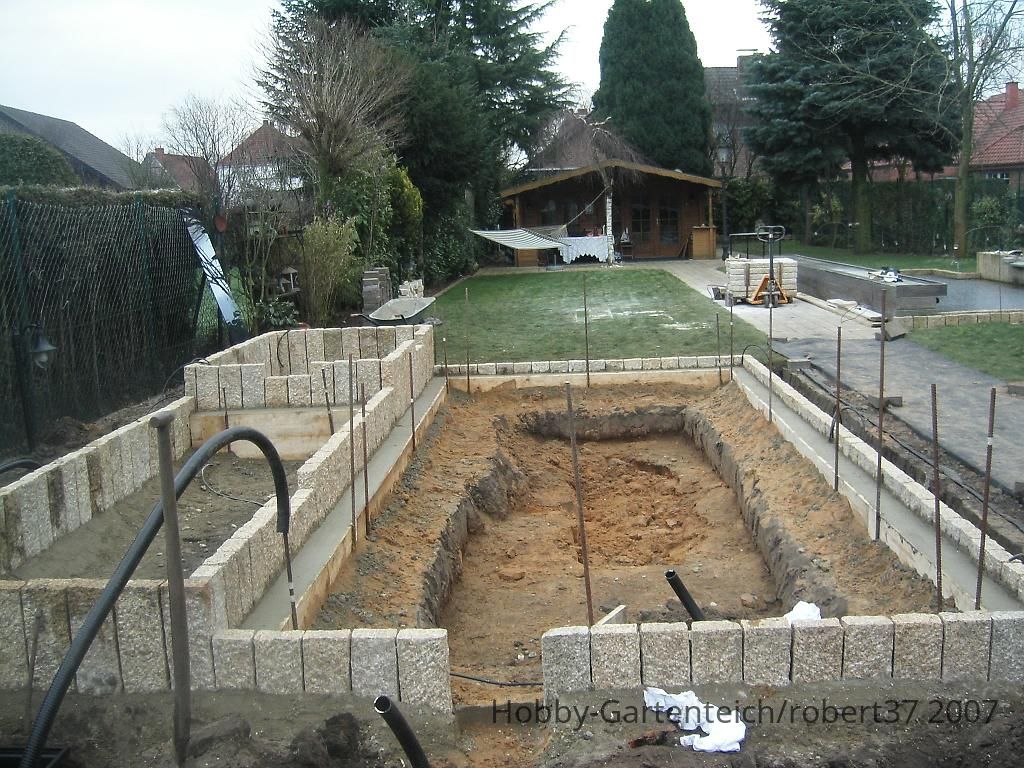

Hier seht ihr links im ersten Bild schon mal den fast fertigen Rahmen.Rechts im Bild sieht man schon mal wohin der Pumpenschacht kommen soll.Im Bild links in der Mitte sieht mal schon mal ,dass wir an der Innenseie vom Koiteich auch einen Rahmen gegossen haben,worauf später die Folie liegt und oben drauf kommt dann ein 12 mal 12 er Granitstein von 1m länge rund um den Teich zur Beschwerung damit die Folie hält.
Bring auch einen sehr sauberen Abschluß.
Unten dann noch zu sehen ist der Skimmer,der schon an seinem späteren Platz sitzt.


Anhänge

  • KIF_2211.JPG
    198 KB · Aufrufe: 67
  • KIF_2213.JPG
    188,4 KB · Aufrufe: 47
  • KIF_2209.JPG
    199,1 KB · Aufrufe: 52
  • KIF_2202.JPG
    97,5 KB · Aufrufe: 54
  • KIF_2201.JPG
    126,9 KB · Aufrufe: 70
  • KIF_2215.JPG
    184,9 KB · Aufrufe: 72
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

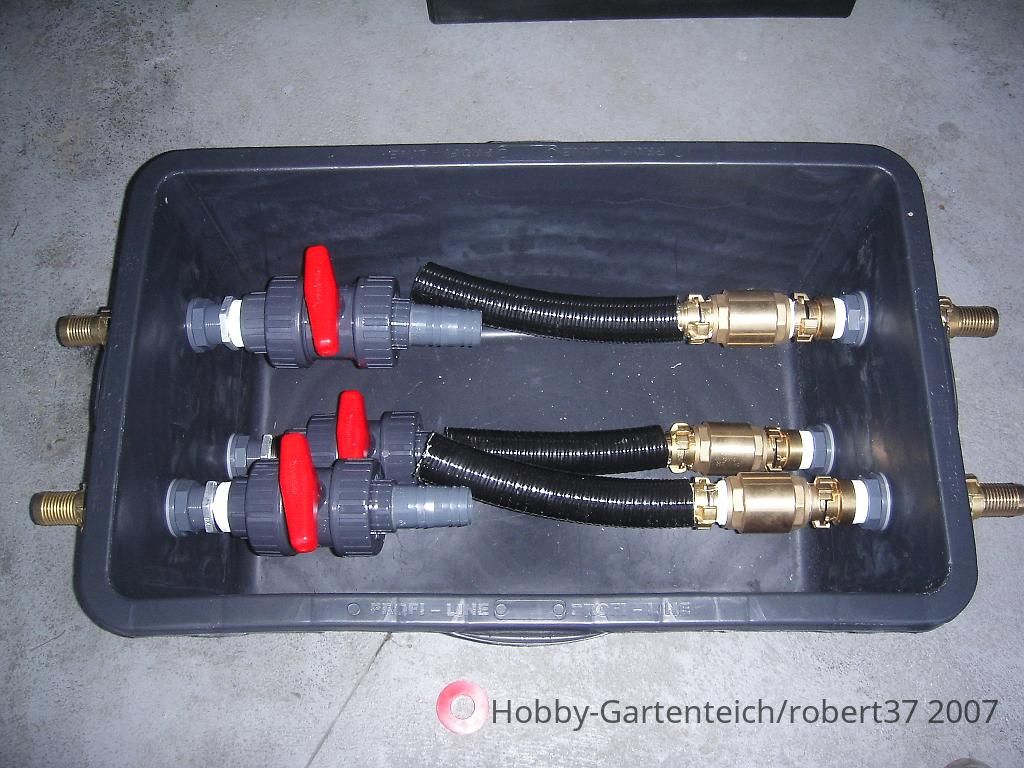

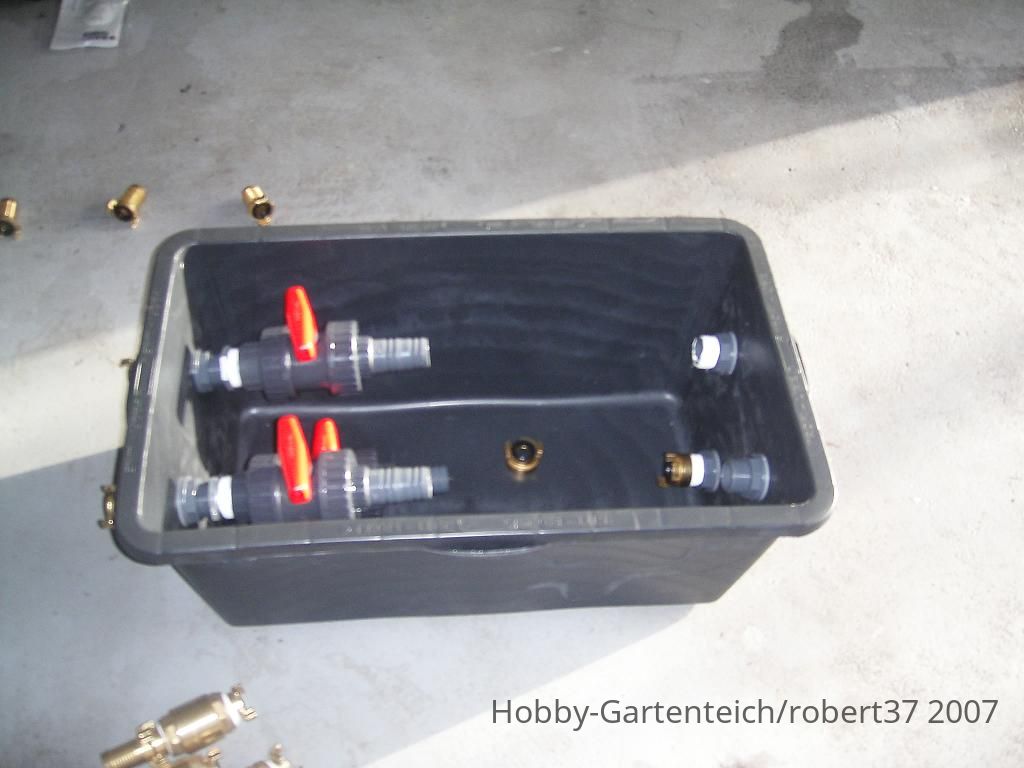

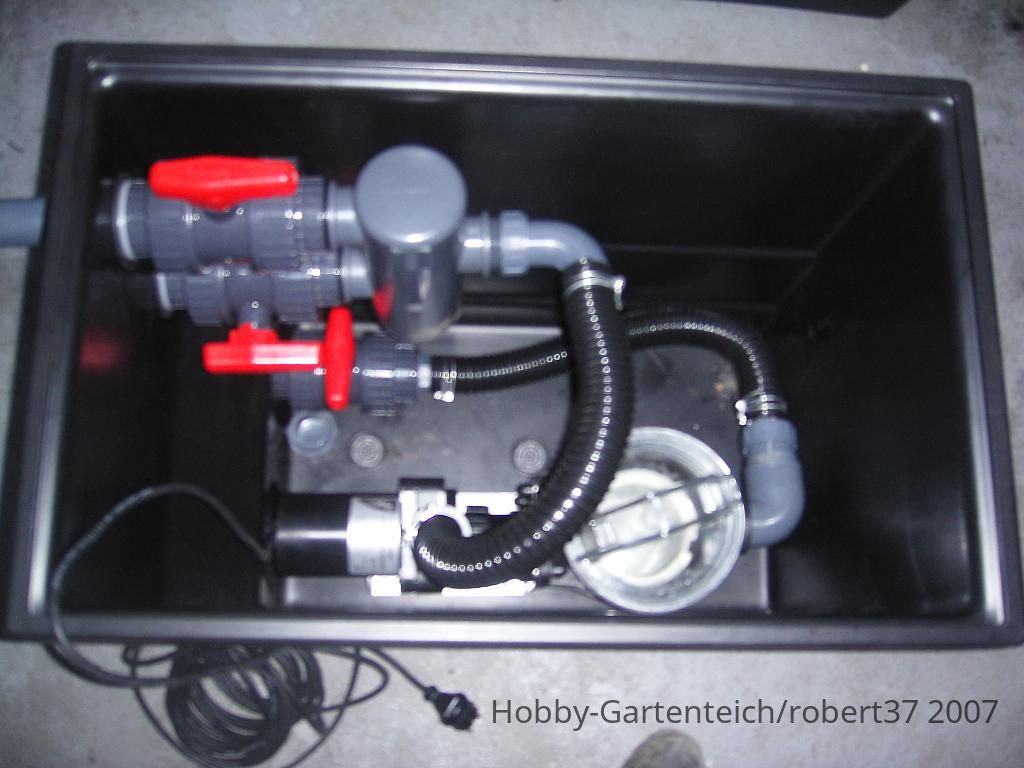

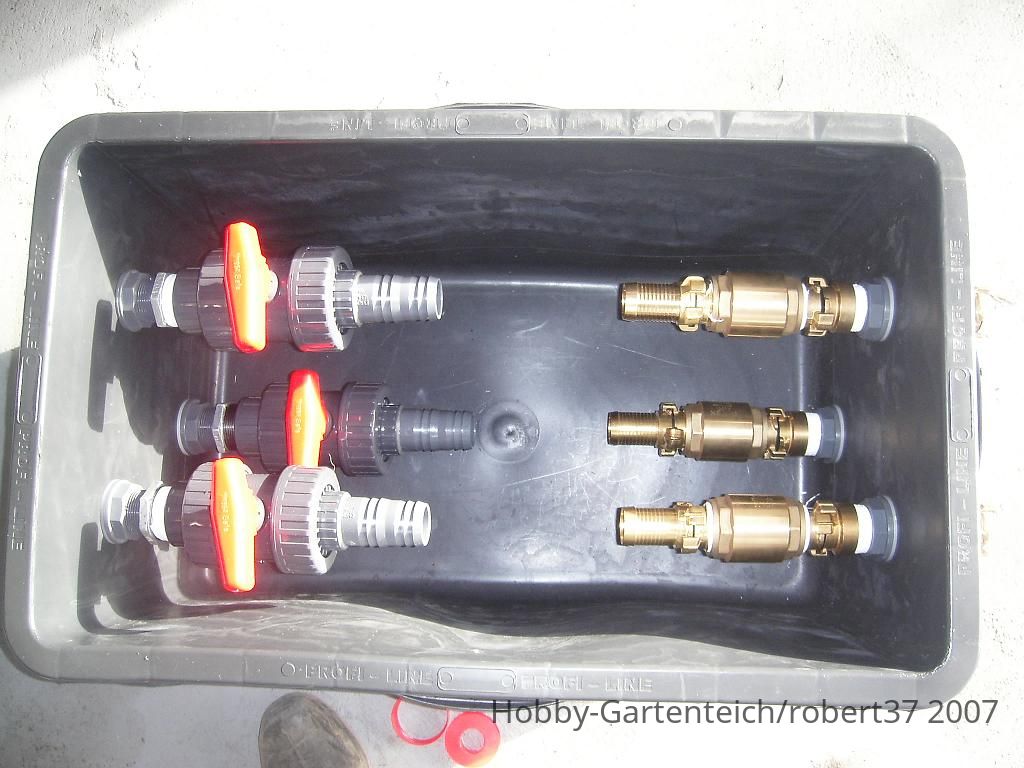

Kommen wir zum Pumpenschacht und Verteiler für die beiden Klärbecken.So hier sieht ihr den Verteiler für das Klärbecken.Da hab ich mal ein bischen gebastelt.
Da beide klärbecken höher liegen als der Teich ,mußten wir uns was einfallen lassen damit die Klärbecken später nicht leerlaufen ,wenn man die Pumpe auschaltet.
Also hab ich mir ein Mörtelfaß besorgt 3 Absperrhähne und 3 Rückschlagventile.Ich wollte alles so einbauen,damit man die Ventile auch mal schnell reinigen kann ,ohne dass man dabei naß wird.So ist alles mit Schnellverschlüssen gebaut und man kann sie superschnell reinigen.

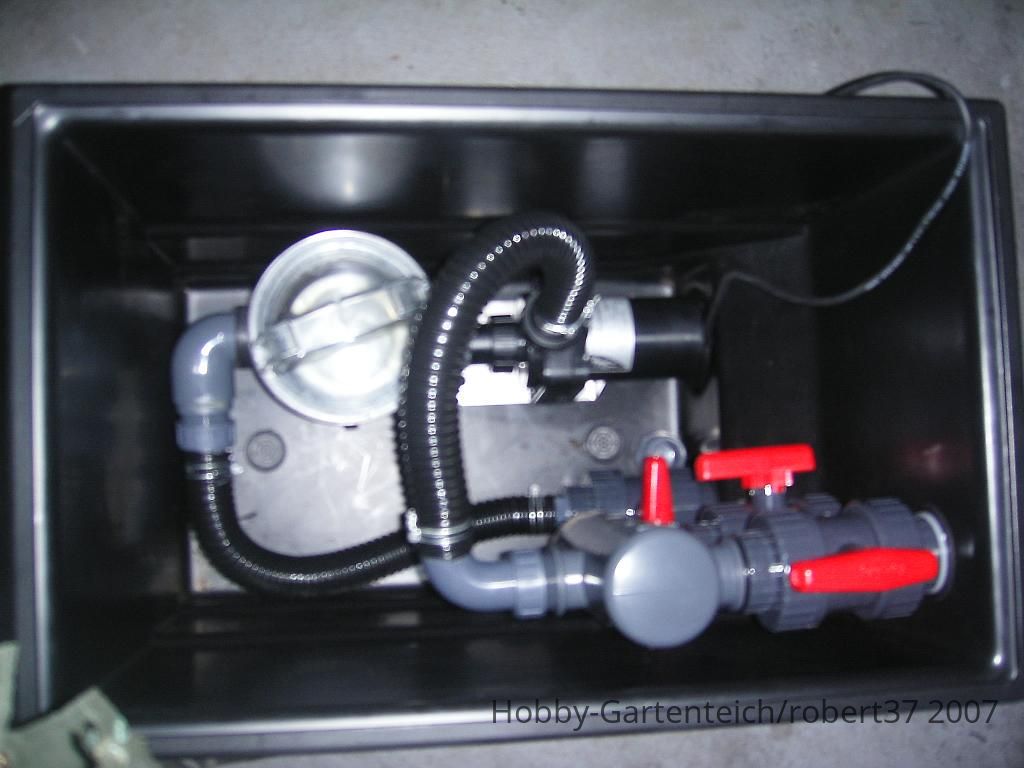

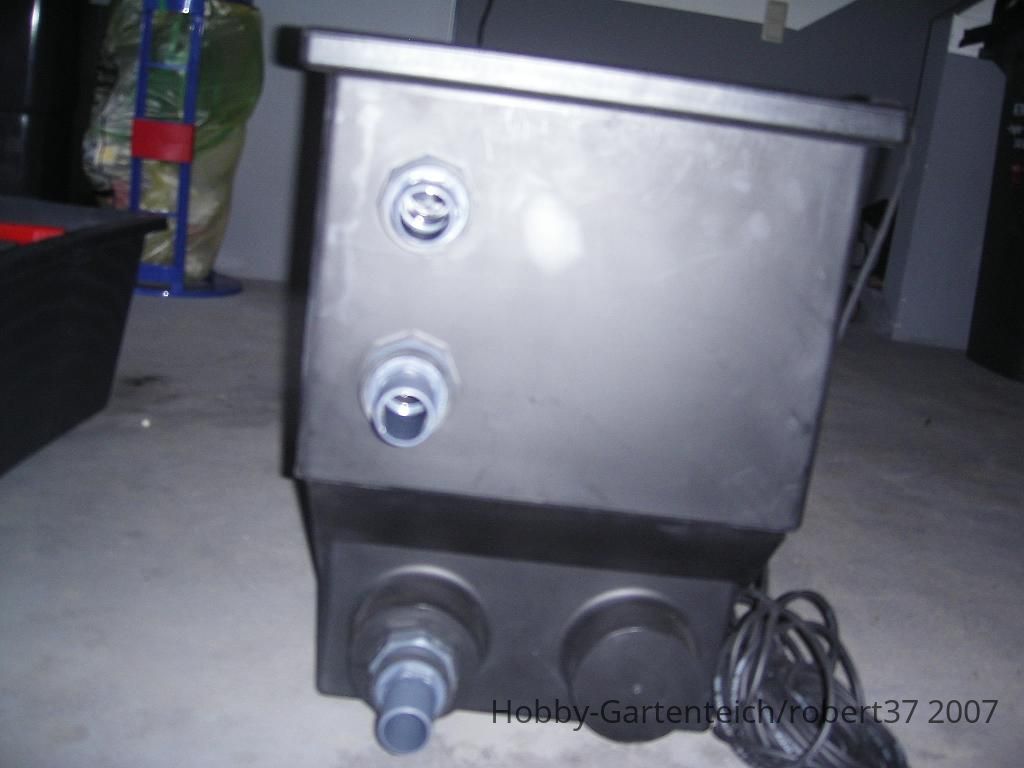

Unten seht ihr dann den Pumpenschacht mit einer 15000l Pumpe .Einen Eingang für die Speisung der Pumpe und 2 Ausgänge.
Das ganz kann man genau so komplett kaufen,und wenn man möchte auch mit 2 Pumpen.Das war für uns die ideale Lösung.


Anhänge

  • KIF_2241.JPG
    131,8 KB · Aufrufe: 52
  • KIF_2235.JPG
    107,6 KB · Aufrufe: 46
  • KIF_2233.JPG
    134,5 KB · Aufrufe: 44
  • KIF_2232.JPG
    105 KB · Aufrufe: 44
  • KIF_2231.JPG
    71,8 KB · Aufrufe: 53
  • KIF_2238.JPG
    80,1 KB · Aufrufe: 57
  • KIF_2239.JPG
    82,3 KB · Aufrufe: 55
  • KIF_2240.JPG
    62,3 KB · Aufrufe: 45
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

Sitz vom Pumpenschacht und Verteiler.

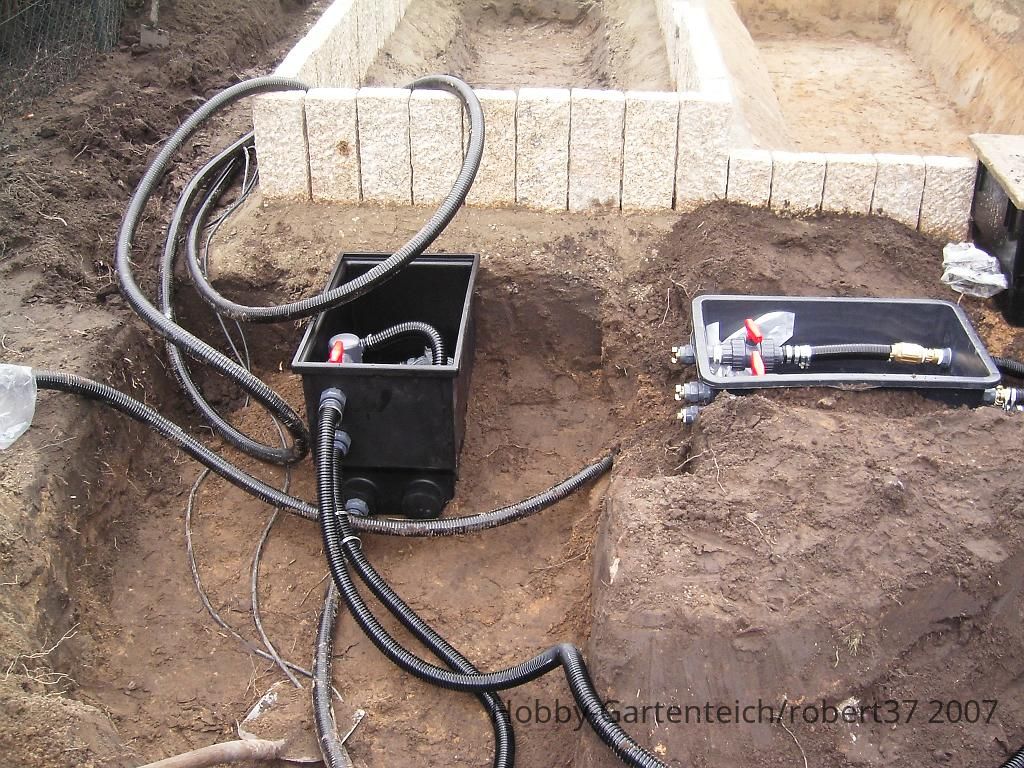

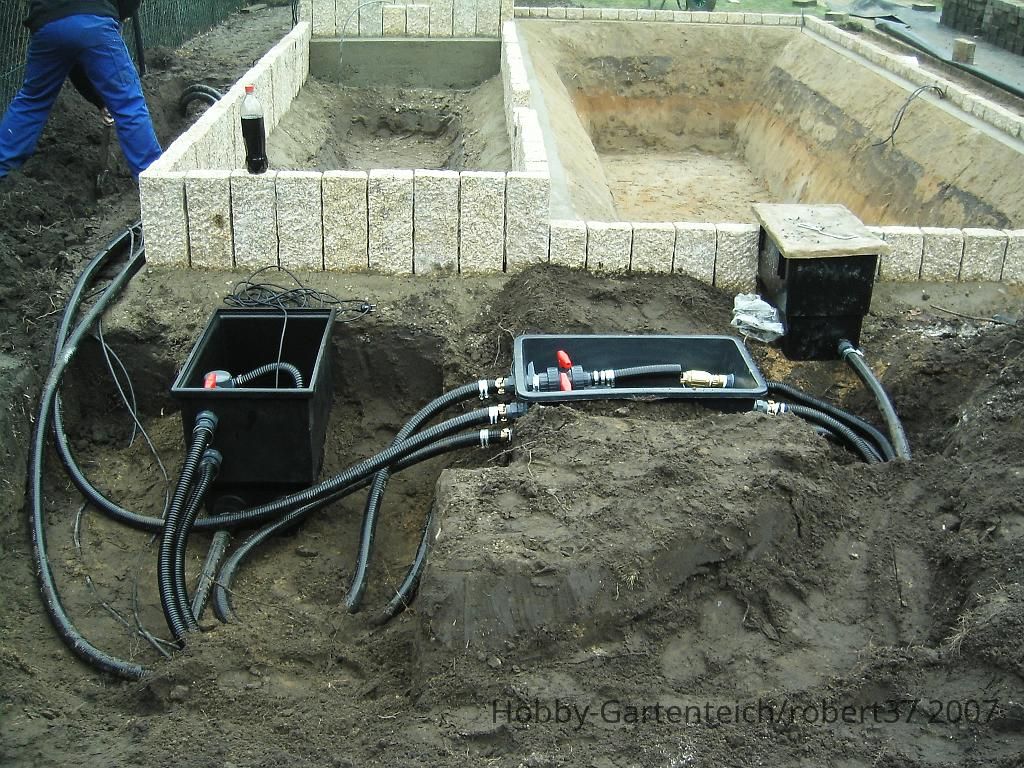

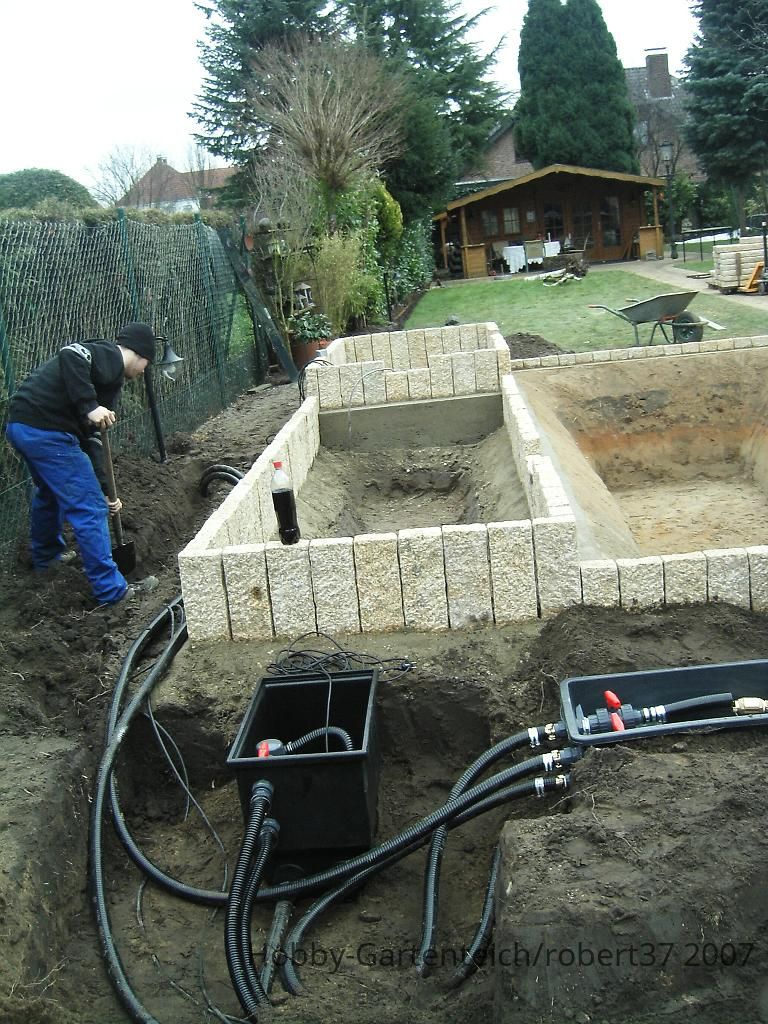

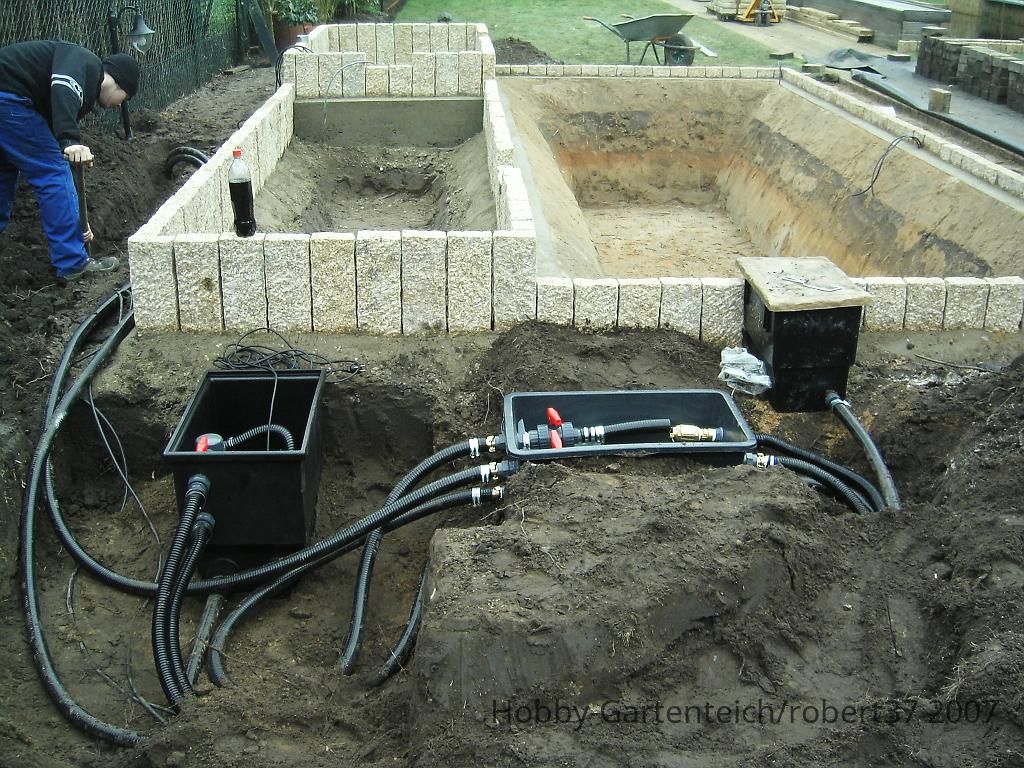

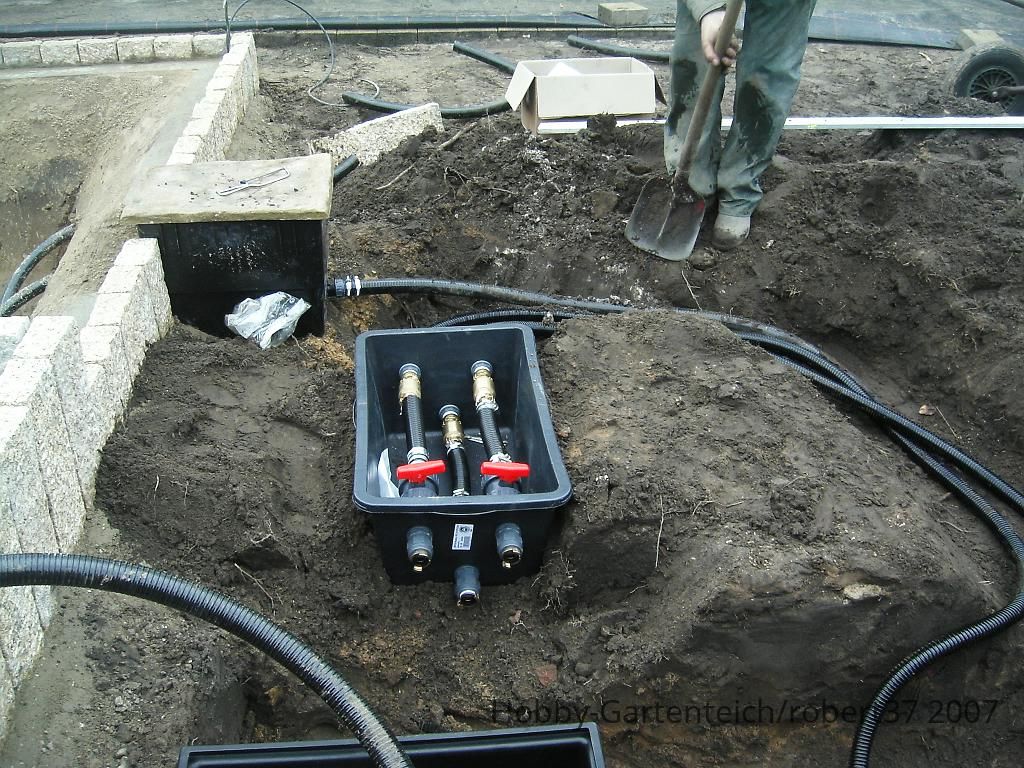

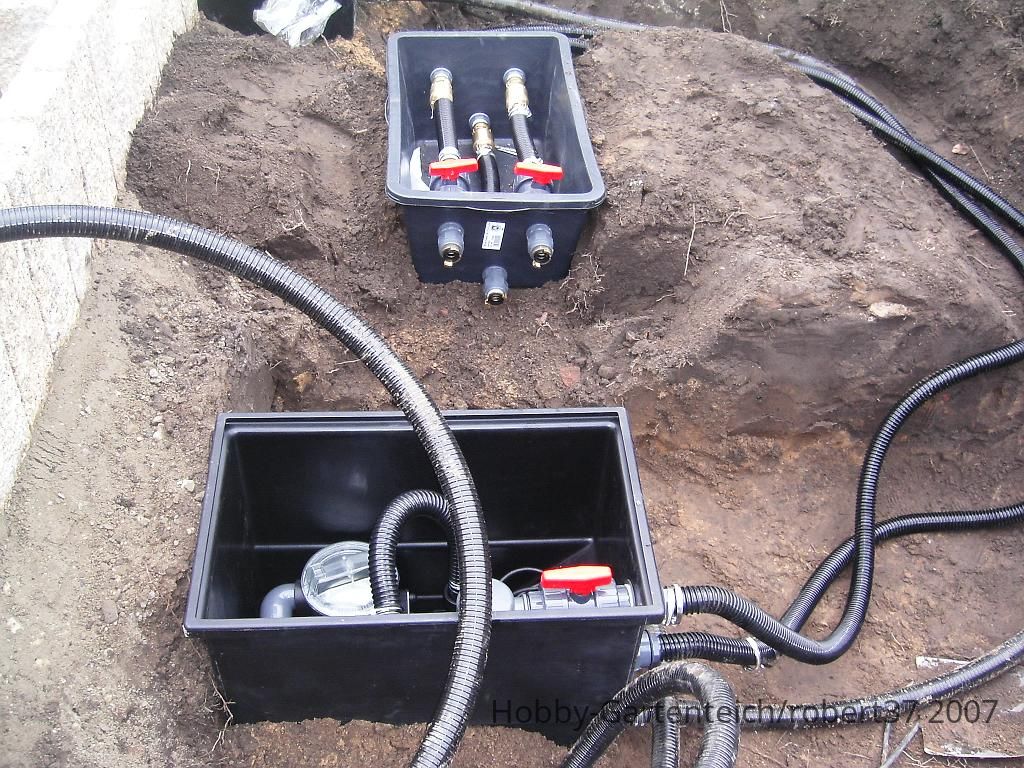

So hier seht ihr wie das Ganze zusammen eingebaut wurde.Links der Pumpenschacht rechts der Verteiler für die Klärbecken.Direkt daneben der Skimmer.
Aber man wundert sich,was man dann insgesamt doch an Schlauch benötigt.Links rum rechts rum Klärbecken 1 Klärbcken 2 .Also es waren fast 60 m .Fast nicht zu glauben,das die Wege eigentlich gar nicht so lang waren.

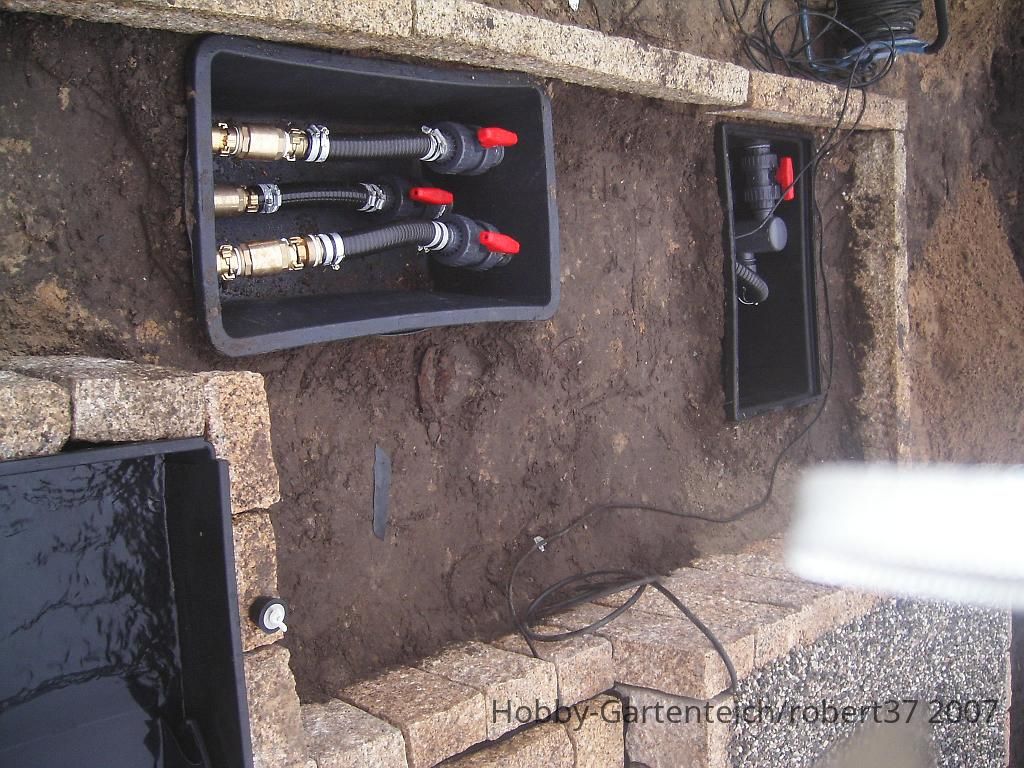

Ganz unten im Bild sieht man dann schon wie der Pumpenschacht und der Verteiler richtig in der Erde sitzen.


Anhänge

  • KIF_2256.JPG
    216,5 KB · Aufrufe: 49
  • KIF_2255.JPG
    221,6 KB · Aufrufe: 44
  • KIF_2254.JPG
    217,2 KB · Aufrufe: 40
  • KIF_2253.JPG
    182,7 KB · Aufrufe: 48
  • KIF_2252.JPG
    219,8 KB · Aufrufe: 48
  • KIF_2257.JPG
    210,6 KB · Aufrufe: 62
  • KIF_2258.JPG
    200,6 KB · Aufrufe: 43
  • KIF_2291.JPG
    171,2 KB · Aufrufe: 46
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

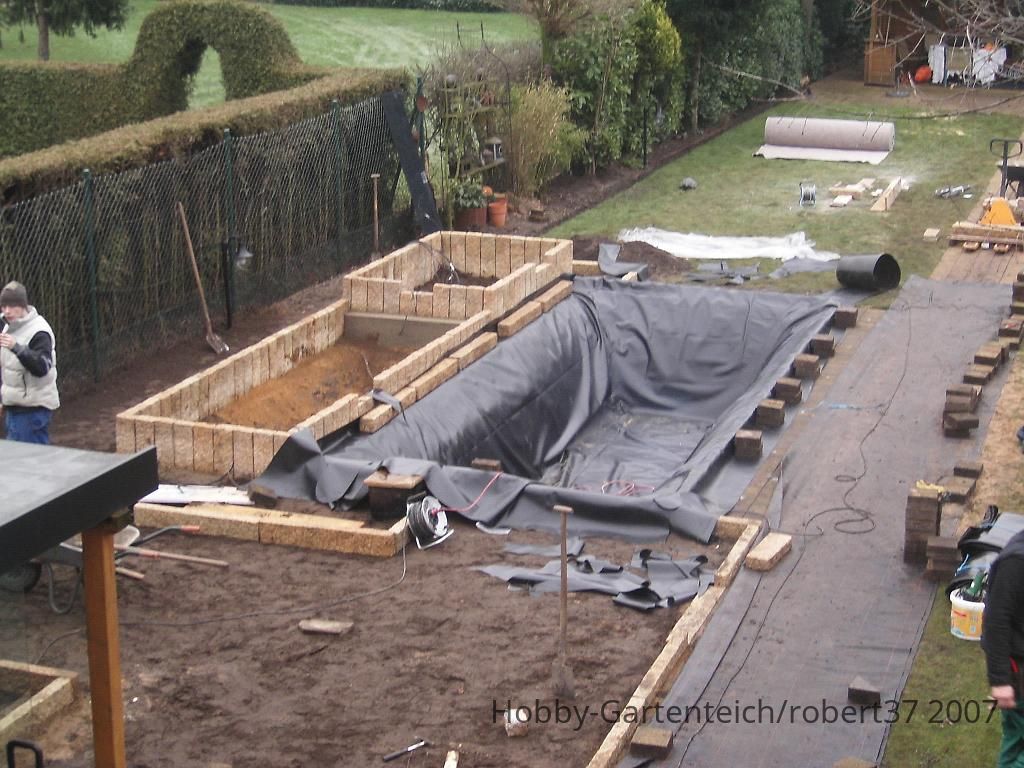

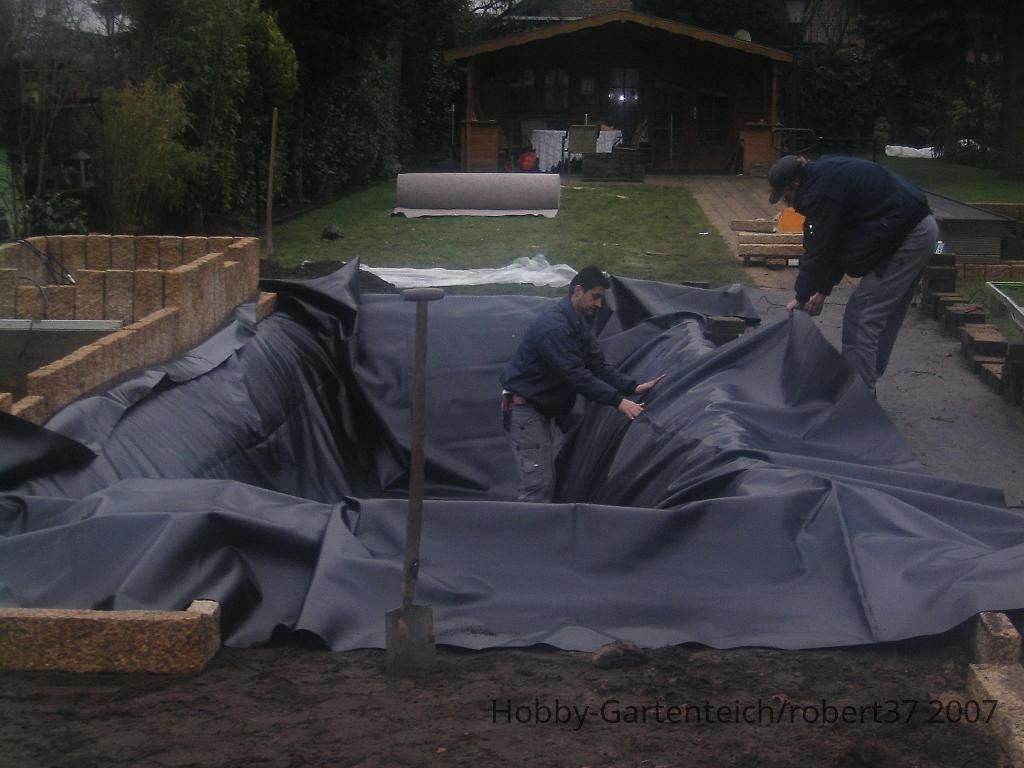

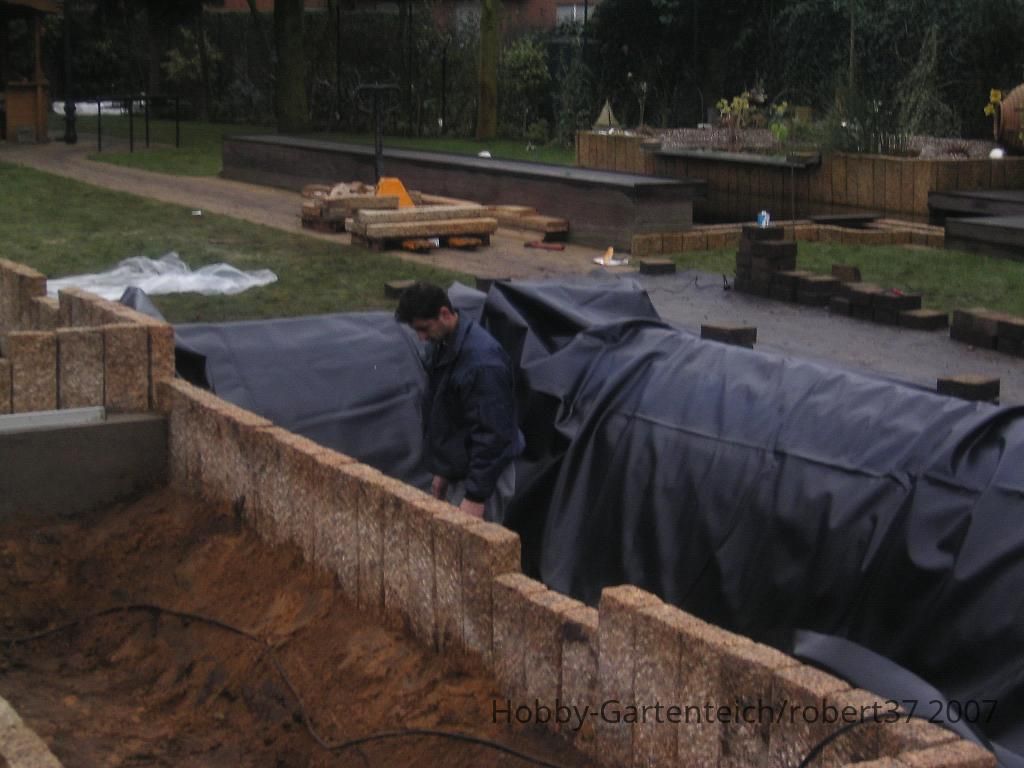

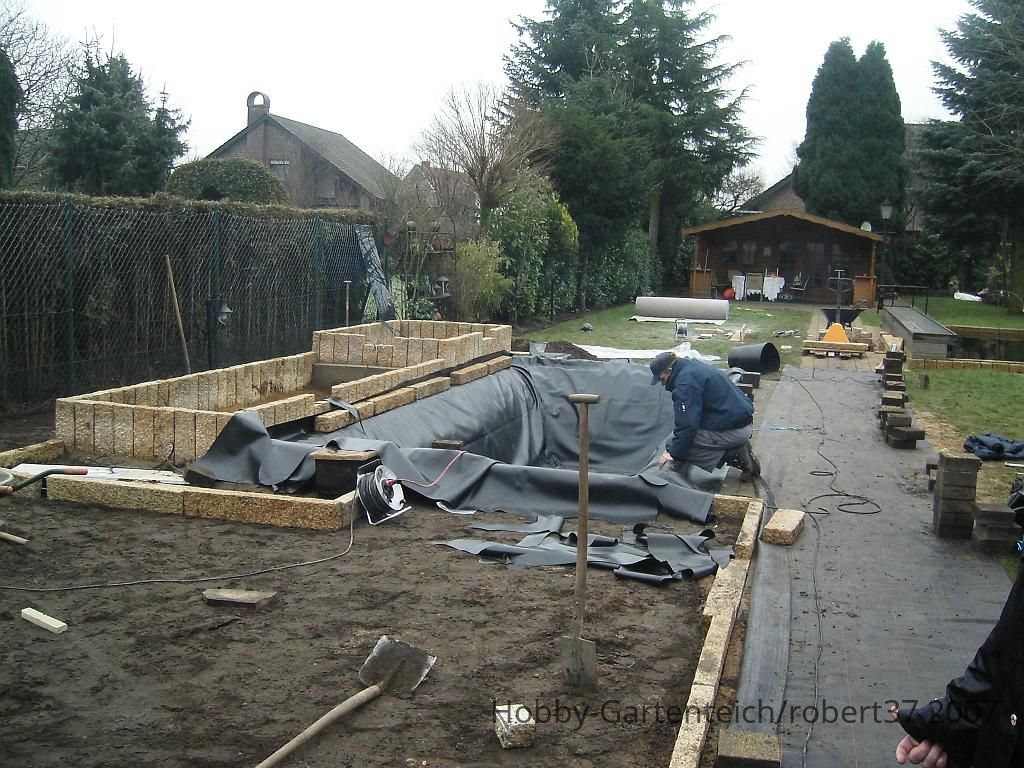

Folie muss natürlich auch rein grins.

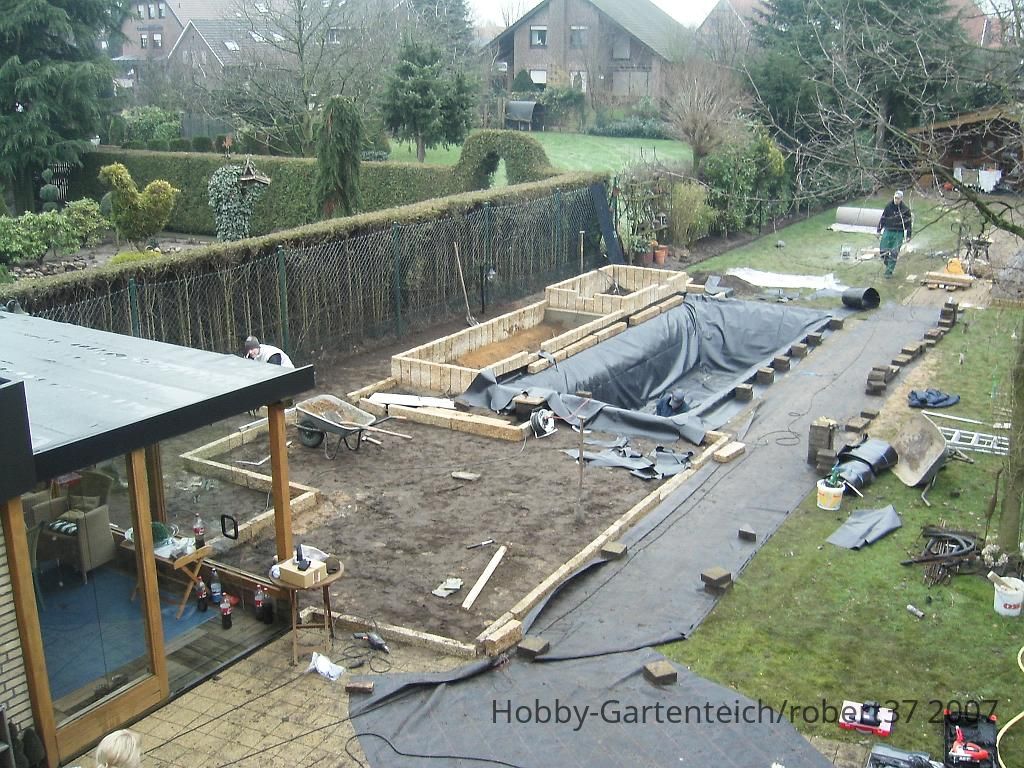

Ja und in den Ecken geschweißt,damit nicht so viele Falten da sind .Dann kann man schon mal erkennen ,wie es gemeint ist mit den Granitsteinen die zur Bescherung auf die Folie gelegt werden.


Anhänge

  • KIF_2267.JPG
    197 KB · Aufrufe: 69
  • KIF_2265.JPG
    148,6 KB · Aufrufe: 80
  • KIF_2263.JPG
    186,3 KB · Aufrufe: 59
  • KIF_2261.JPG
    94,3 KB · Aufrufe: 59
  • KIF_2259.JPG
    92,5 KB · Aufrufe: 62
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

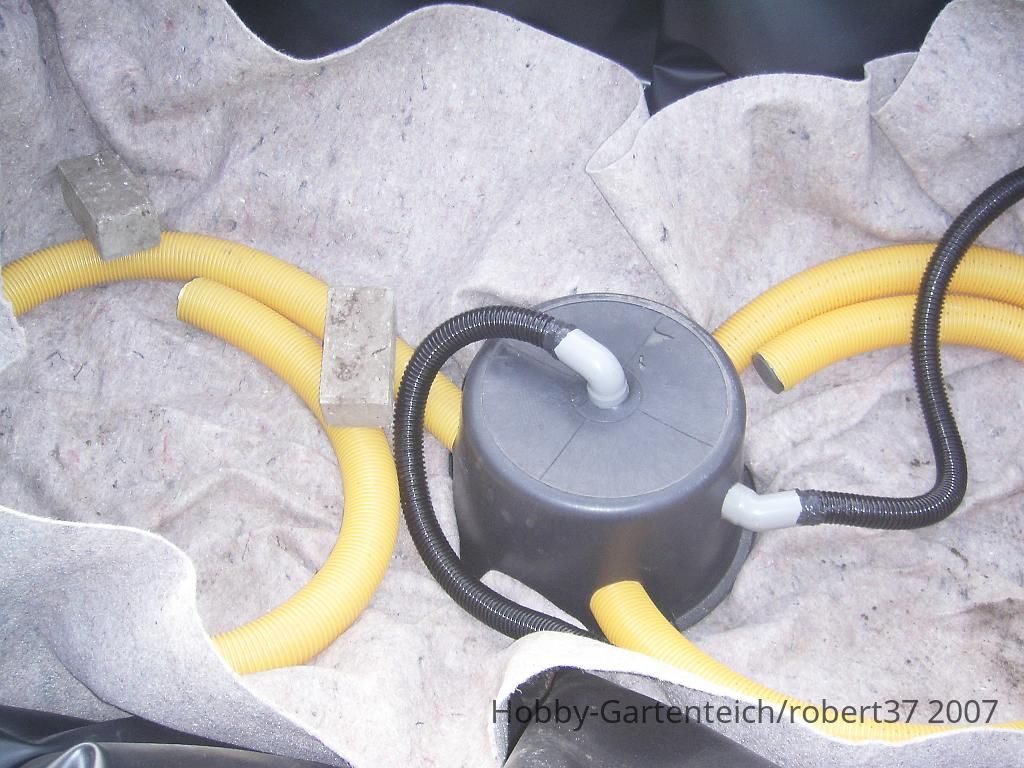

So sieht das Ganze dann oben im Klärbecken aus sehr einfach zu bauen und das Ganze funktioniert.

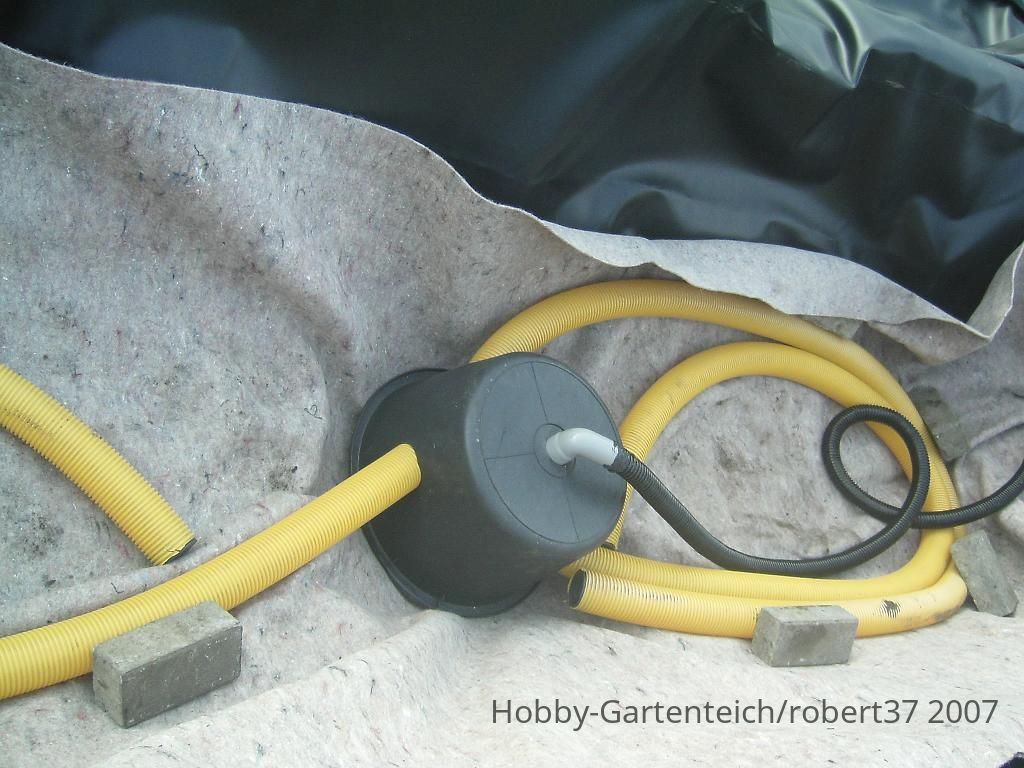

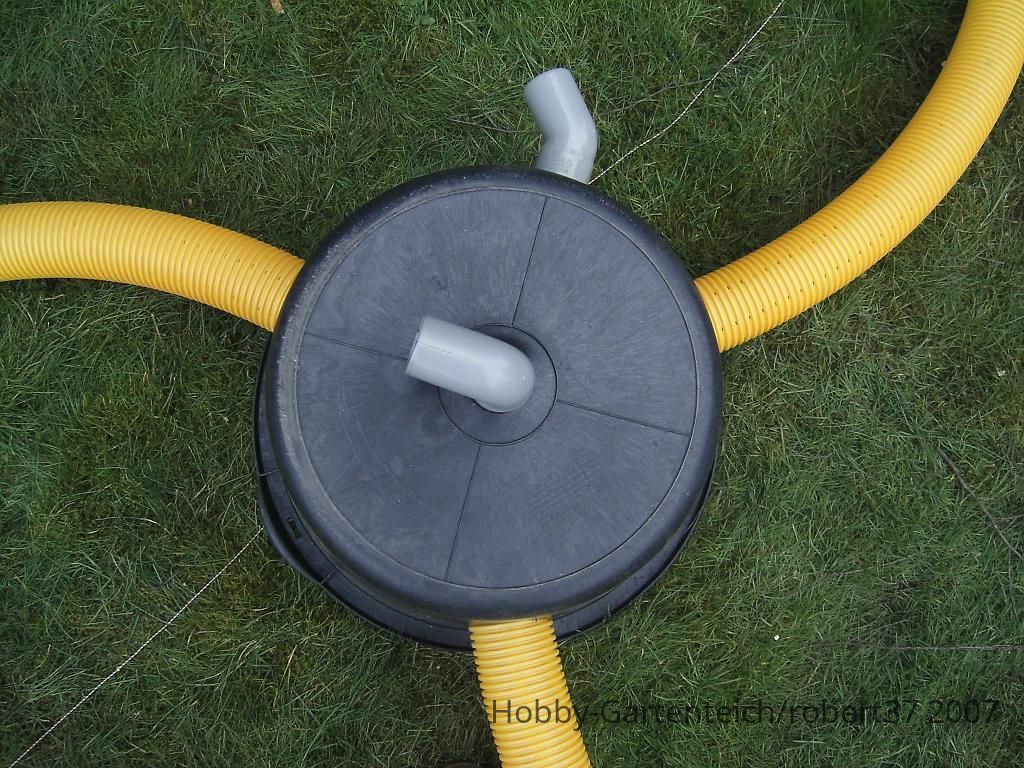

Hier sieht man genau wie am Schwimmteich haben wir es hier auch gemacht.Mörtelfass Drainagerohre
eingepasst .Zwei 50er HT Bögen oben und an der Seite und das Ganze mit den beiden Anschlüssen am Pumpenschacht verbunden.
Darüber kamen dann 2 Sorten Kies unten zuerst 8/16 er ca 50 cm darüber dann4/8 er bis das Becken voll war insgesamt ca 5 Tonnen.


Anhänge

  • KIF_2277.JPG
    130,8 KB · Aufrufe: 35
  • KIF_2276.JPG
    119,5 KB · Aufrufe: 31
  • KIF_2272.JPG
    214 KB · Aufrufe: 36
  • KIF_2271.JPG
    234,1 KB · Aufrufe: 35
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

Wasser marsch.

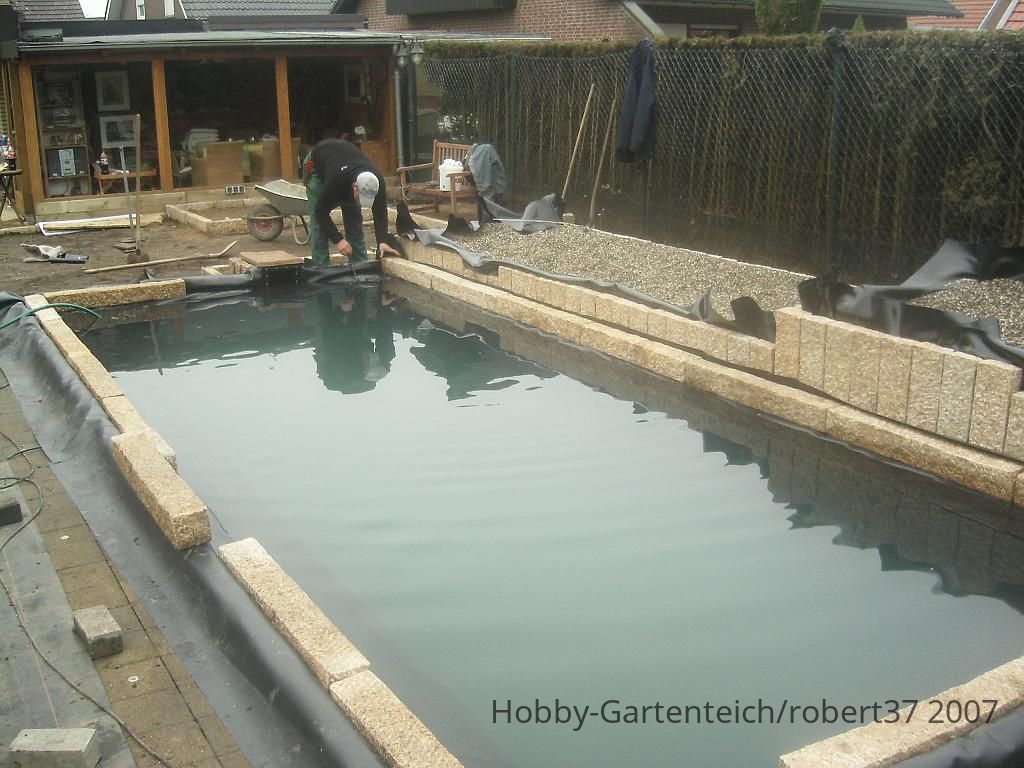

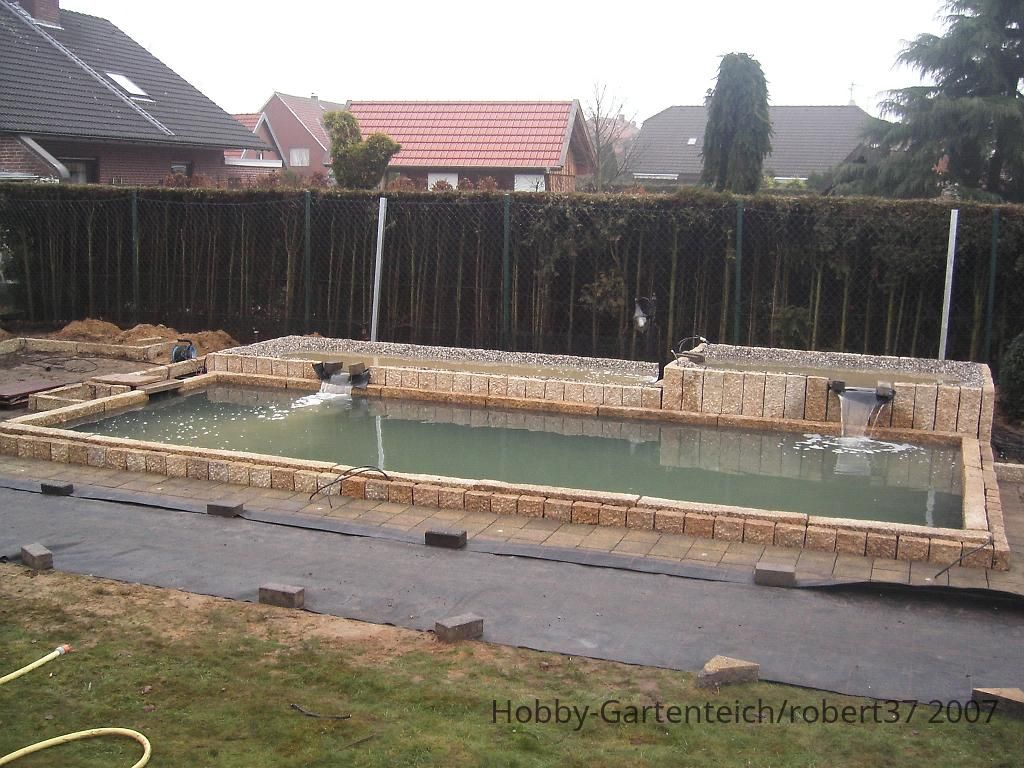

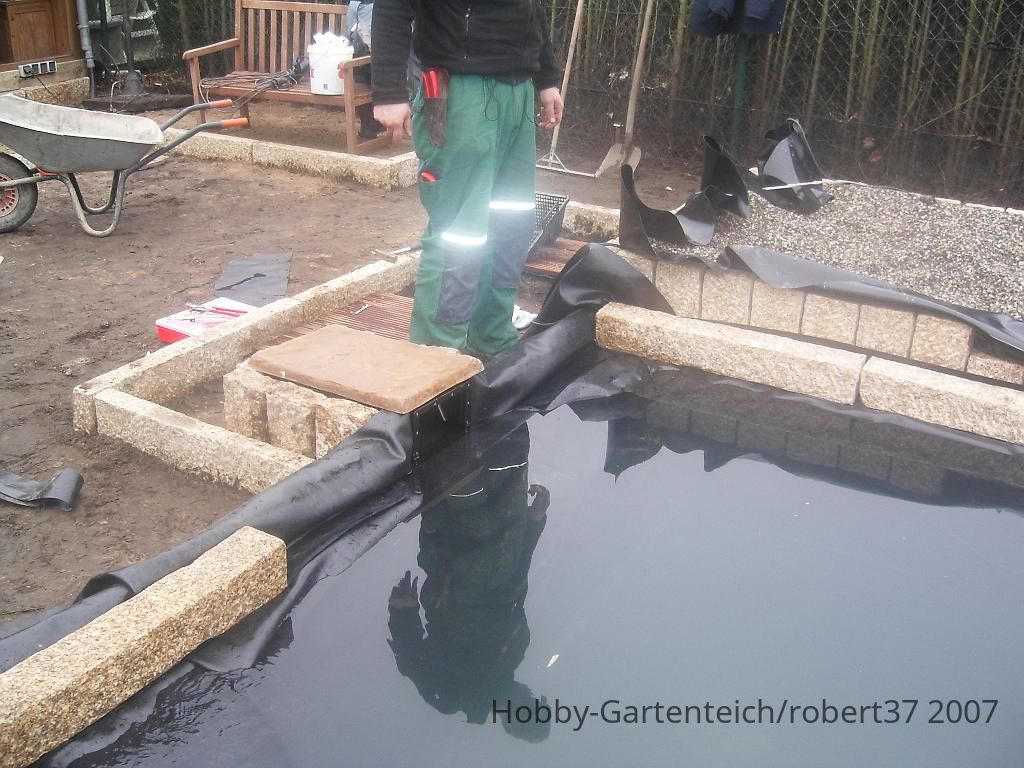

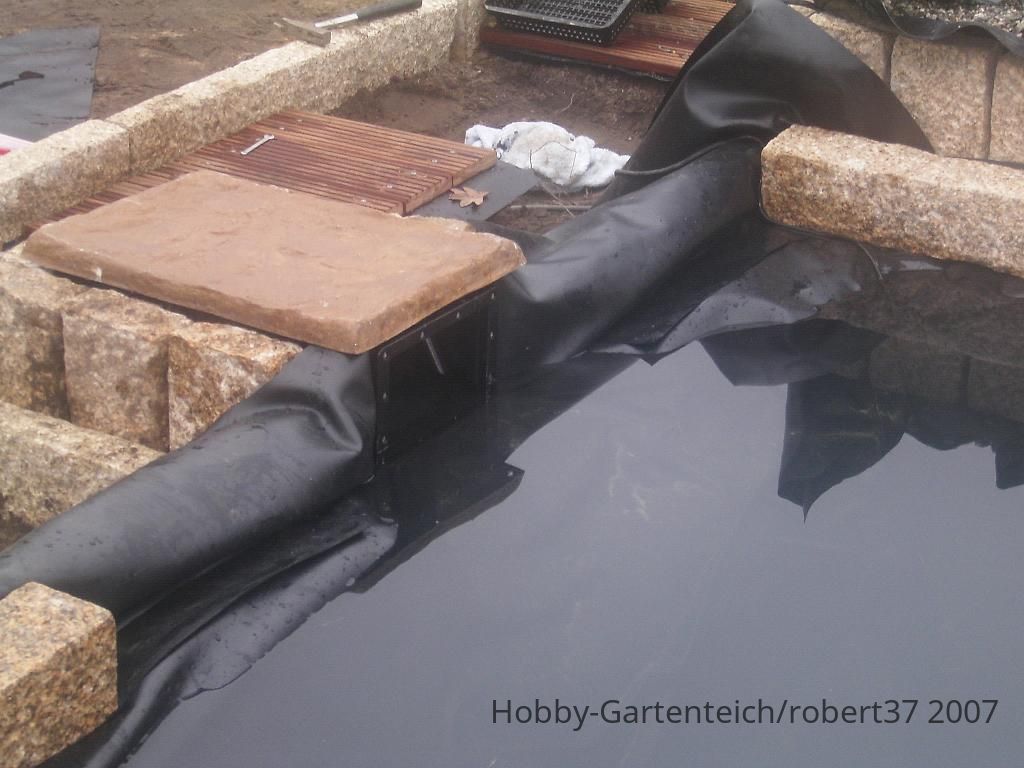

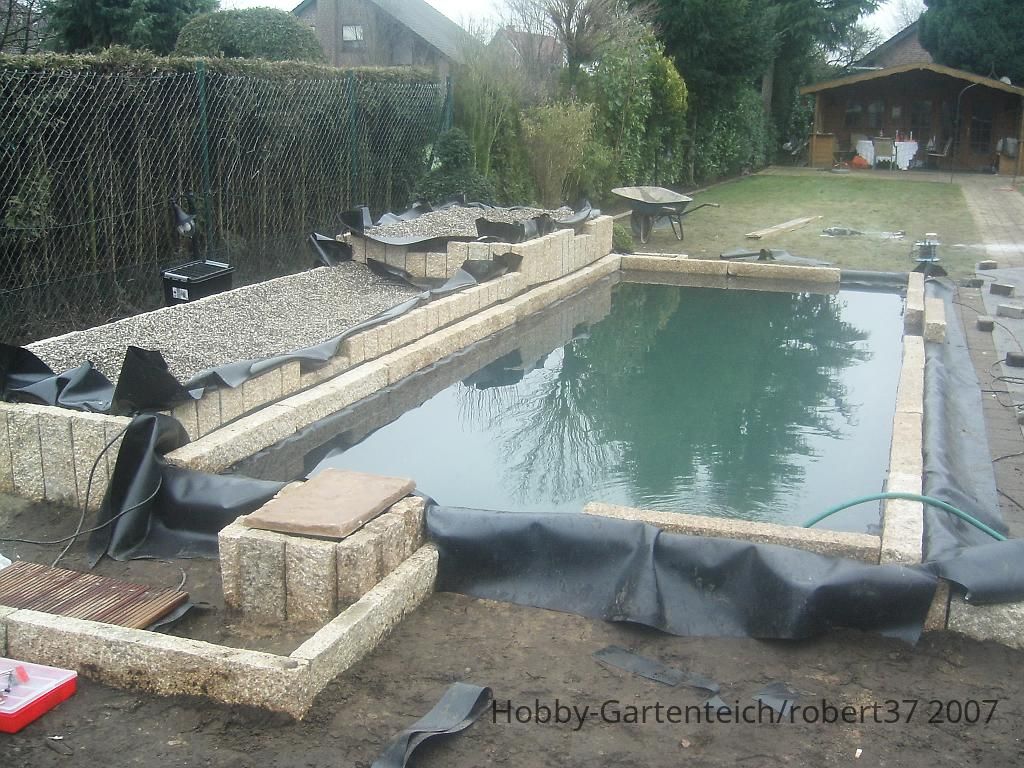

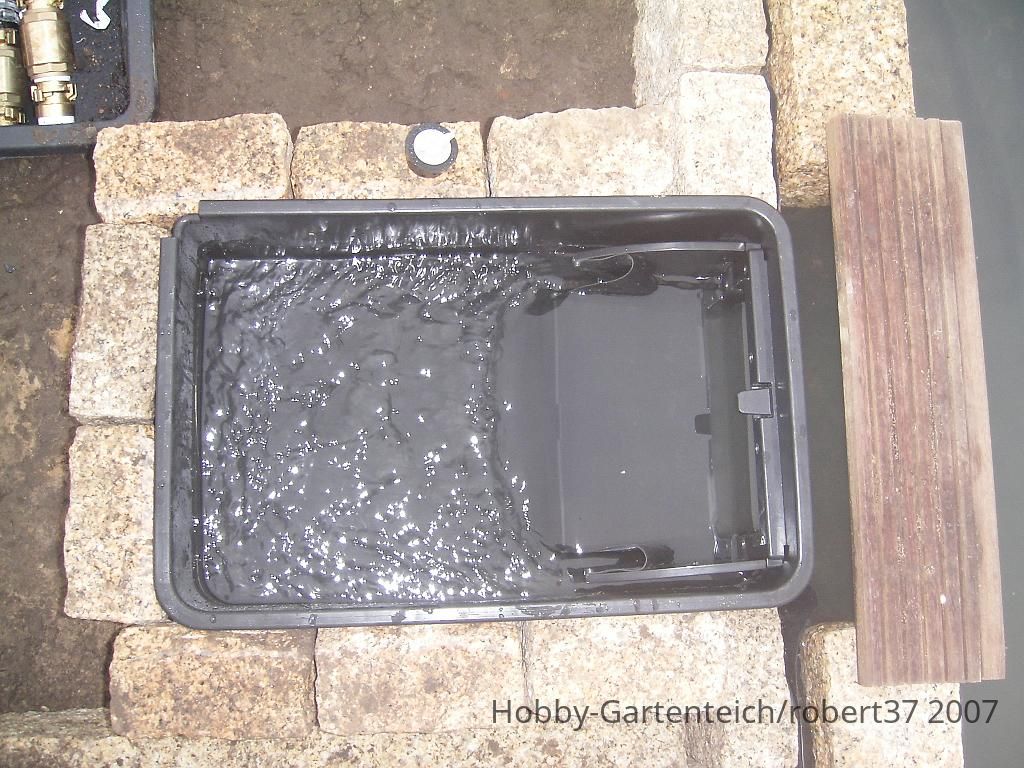

So mit Wasser sieht es dann schon besser aus .Und Beim Probelauf sieht man ,dass der Skimmer auch sehr gut zieht.


Anhänge

  • KIF_2279.JPG
    127,8 KB · Aufrufe: 61
  • KIF_2281.JPG
    139,8 KB · Aufrufe: 57
  • KIF_2282.JPG
    94,7 KB · Aufrufe: 57
  • KIF_2283.JPG
    176,9 KB · Aufrufe: 66
  • KIF_2287.JPG
    152,9 KB · Aufrufe: 61
  • KIF_2290.JPG
    174,2 KB · Aufrufe: 84
  • KIF_2288.JPG
    159,5 KB · Aufrufe: 70
Zuletzt bearbeitet:

robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

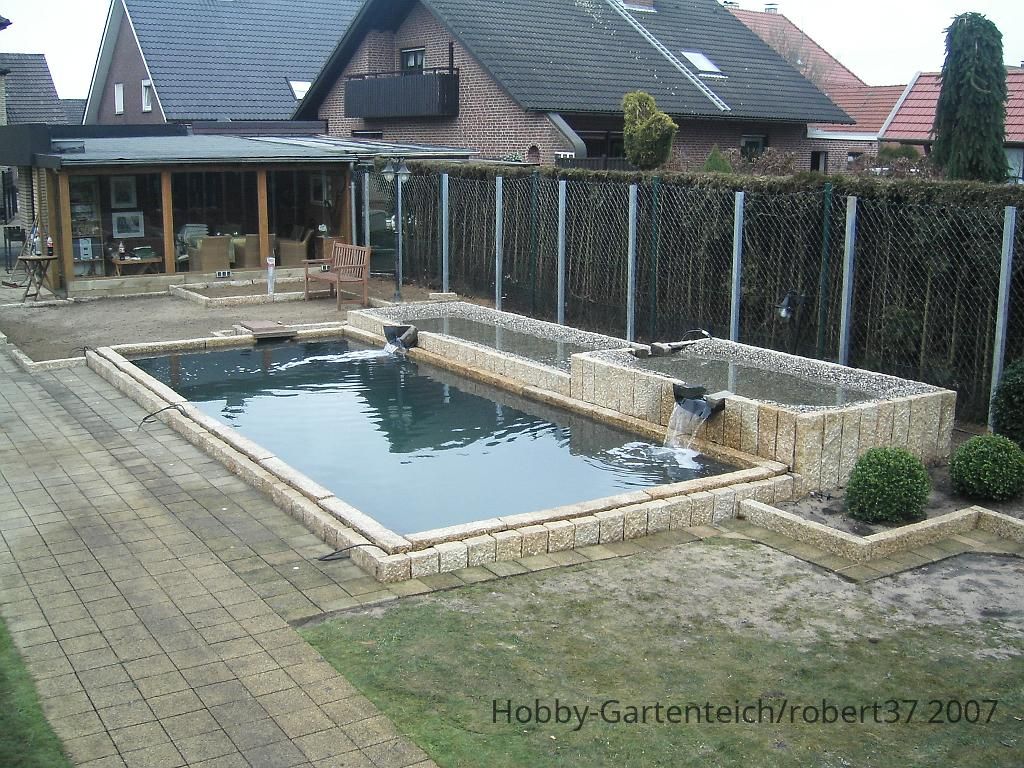

Rohbau fertig gg.

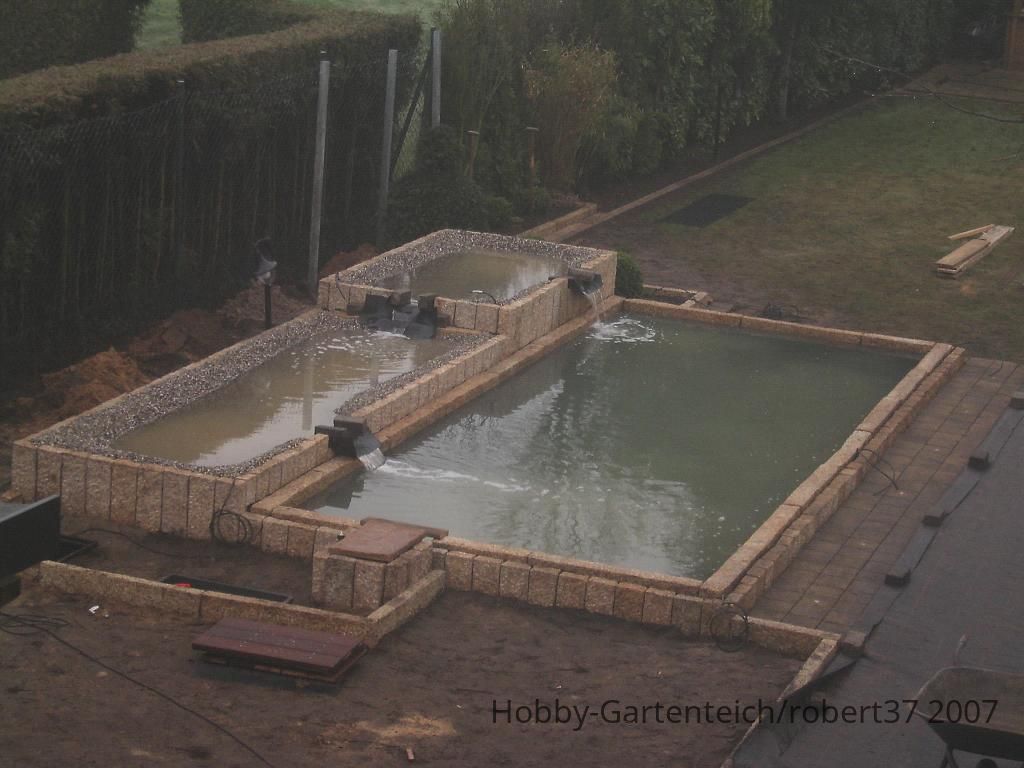

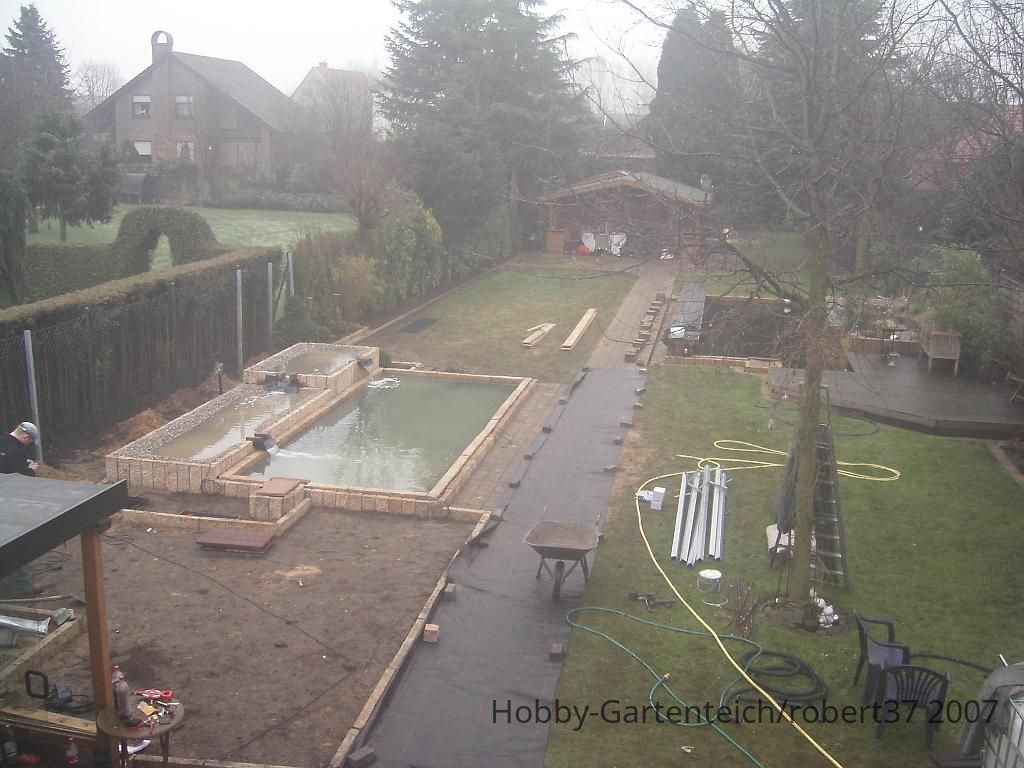

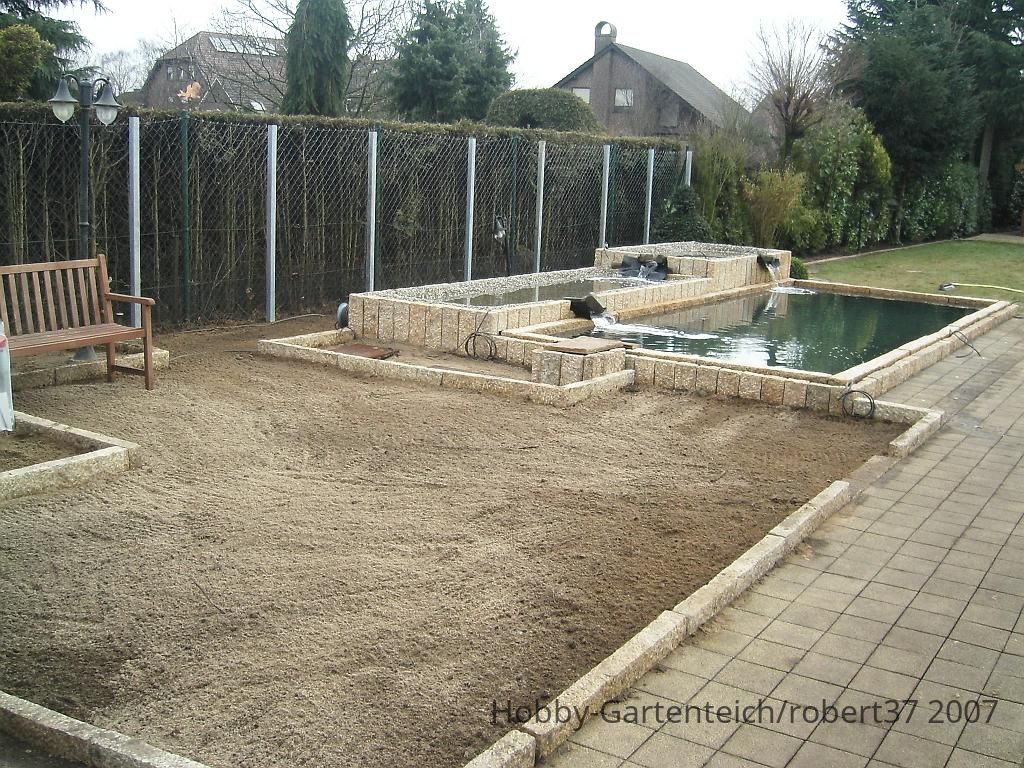

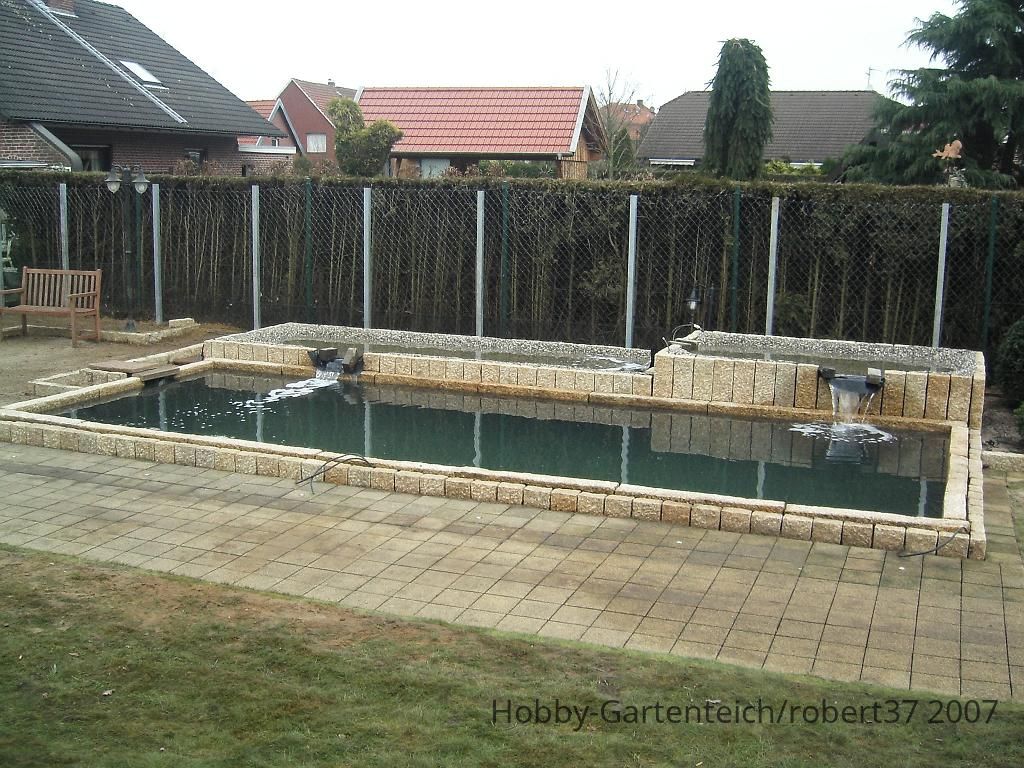

So die Pumpe läuft alles ist dicht unten im Bild ist die Folie schon abgeschnitten.So langsam kommt Form in die ganze sache.


Anhänge

  • KIF_2294.JPG
    98 KB · Aufrufe: 70
  • KIF_2296.JPG
    125,2 KB · Aufrufe: 50
  • KIF_2297.JPG
    235,6 KB · Aufrufe: 52
  • KIF_2299.JPG
    191,1 KB · Aufrufe: 75
  • KIF_2300.JPG
    210,5 KB · Aufrufe: 95
Zuletzt bearbeitet:

Ulumulu

Mitglied
Registriert
3. Mai 2006
Beiträge
536
Ort
56424
Teichvol. (l)
ca.9000 L
AW: Koiteichbau mit Granitblöcken

Hallo Robert

Eine wirklich super Dokumentation deines Koiteichbaus.:oki
Nur eine Frage habe ich.
Wird das Wasser aus dem Teich nur über dem Skimmer abgesaugt?:kopfkraz
Ich sehe nämlich garkeinen Bodenablauf oder Pumpe auf dem Teichgrund.
Das könnte evtl. Probleme geben mit Schlamm und Kotablagerungen.
Und das soll bei Kois nicht so gut sein.


robert37

Mitglied
Registriert
16. Sep. 2006
Beiträge
289
Ort
46342
Teichtiefe (cm)
180cm
Teichvol. (l)
65000
AW: Koiteichbau mit Granitblöcken

Ulumulu schrieb:
Hallo Robert

Eine wirklich super Dokumentation deines Koiteichbaus.:oki
Nur eine Frage habe ich.
Wird das Wasser aus dem Teich nur über dem Skimmer abgesaugt?:kopfkraz
Ich sehe nämlich garkeinen Bodenablauf oder Pumpe auf dem Teichgrund.
Das könnte evtl. Probleme geben mit Schlamm und Kotablagerungen.
Und das soll bei Kois nicht so gut sein.

Hallo Daniel
Ja das ist richtig nur über den Skimmer läuft alles.Es liegt zwar noch eine Ersatzpumpe im Teich (das ist der 3 Anschluß im Verteiler den man sehen kann) ,die ist aber nur für den Notfall.
Ein Bodenablauf ist nicht da,dafür wird der Boden genau wie am Schwimmteich mehrere male im Jahr ausgesaugt.(schau mal auf meine HP unter Teichreinigung )

Ps: Es ist nicht mein Teich .Ich habe nur einen Schwimmteich .Den hab ich bei meiner Nachbarin gebaut .

Liebe Grüße
Robert
