    So, ersteinmal vielen Dank denjenigen, die mit viel Mühe hier und in Nachbarforen ihre Eigenbauten öffentlich gemacht haben.:flehan

    Jetzt folgt meine LH- Bau- Doku.

    Grundlagen:
    1.vernünftiger GFK- LH-Sammelschacht in 44 x 44 cm von den Innenmaßen- ein KG in DN 400 wäre zu eng!
    Der Trichter hat unten ca. 355mm Inenmaß und Aussen 365mm.
    Die verbleibende frei Fläche aussen um den Trichter wäre ein Engpaß bei einem KG 400!

    Es gibt z.B. bei Hornbach KG500 für ca. 80 euro den Meter...oder auch PE - Rohre in DN500...

    2.Membranteller Jäger HD 340, dieser hat unten einen 3/4 Zoll Aussengewinde
    http://bgm-teichtechnik.de/de/Belueftung/Membranbeluefter/Membran-Tellerbeluefter-HD-340.html
    Super schnelle Lieferung übrigens!
    3.PVC- Kleinteile zum Verkleben,ich habe nur ein T-Stück in 3/4Zoll auf 25mm gefunden--also Luftrohre in 25mm, Reduziermuffe auf 20mm PVC für die Schlauchtülle 20mm/20mm, Luftschlauch 19mm Innen- hier günstig und schnelle Lieferung..
    http://www.pvc-welt.de/PVC-U-Rohr-/-Rohrschelle-Rohrklemme

    3. Membrankomressor Thomas 120H-- war ein Schnäppchen- Neukauf über ebay.:lala5
    4. Schmökern in den Foren und bei - zumindest auf der HP von LIFRA welche regelmäßig LH- Anlagen baut, deren EBF ich mir allerdings nicht leisten konnte- oder wollte --Heute denke ich anders darüber....und die positiven Bauberichte über zwei dieser Anlagen halfen...

    5. Ein wenig Übung mit dem Leister Triac Schweißgerät bei der Reparatur und Verbesserung meines polymare. Trommelfilters EM530.....:lala5

    6. Trichter aus PE von 355 Innenmaß auf 200 Innenmaß der Firma Beck
    http://beck-gmbh.net/produkte/?productgroup=Reduktionen

    Ersteinmal Vorbereitungen.
    Die Membranplatte benörigt unten eine Haltevorrichtung.
    Es geht alles möglich - auch Edelstahl- Blech etc....die Befestigung des Membrantellers habe ich mir hier abgeschaut: http://bgm-teichtechnik.de/de/Belue...er/PVC-Anschlussset-fuer-Tellerbeluefter.html

    Diese Befestigung hatt nur den Nachteil, dass der Schlauch in eim harten Knick am Trichterrand nach oben muss....und die Halterung sich verdrehen könnte..
    --------------------------------------

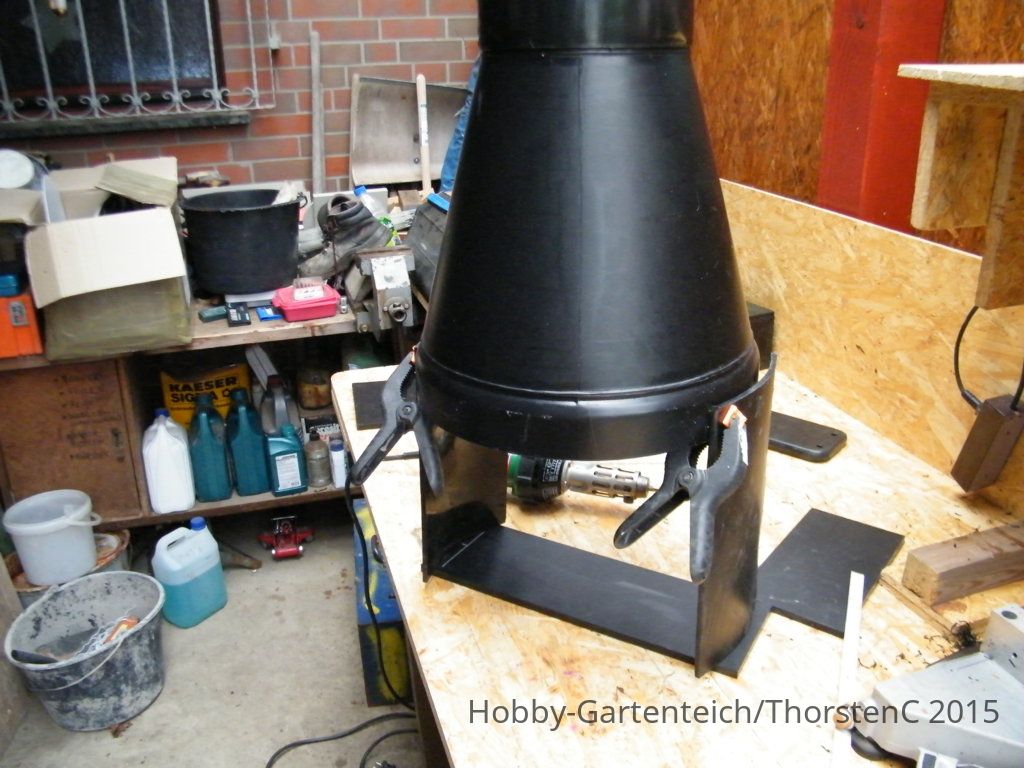

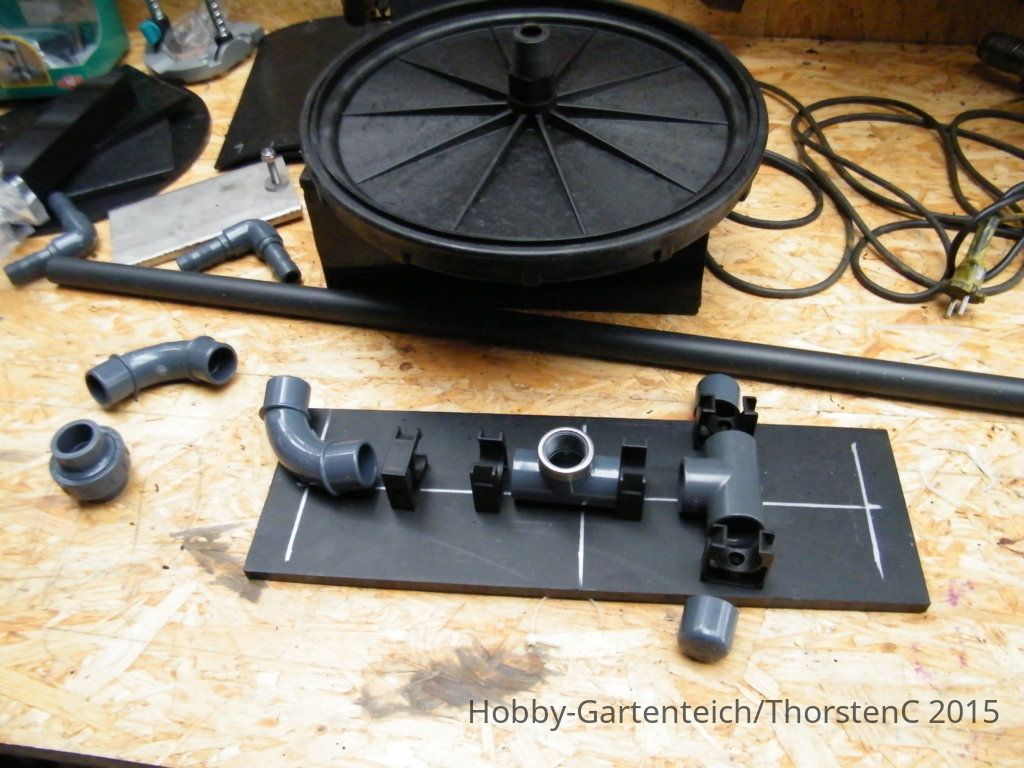

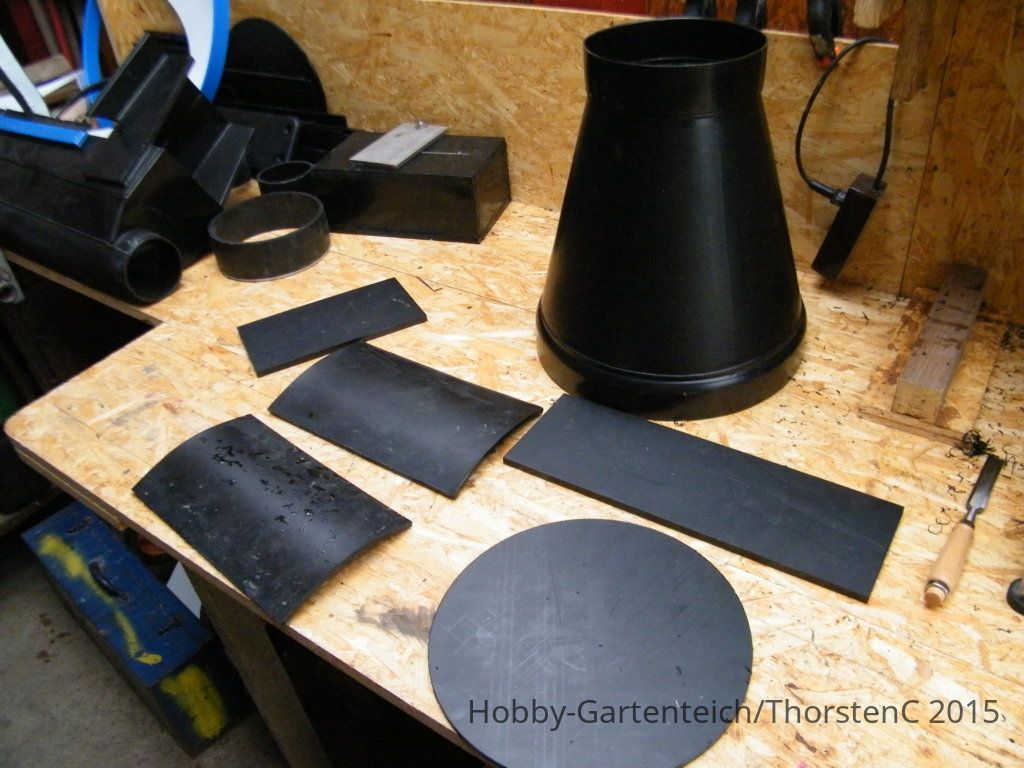

    Folgende Konstruktion mit PE- Reststreifen (zum Glück...) weil ich kein große PE- Platte mehr hatte:

    Grundstreifen 14cm breit, 42cm lang- dadurch kann der Trichter in der 44cm Kiste seitlich nicht wegrutschen.
    Darauf werden die PVC- Rohre mit Rohrklips befestigt- leider aus PP- also anschrauben mit Edelstahlschraube 4 x 19mm.
    Seitenteile aus PE 6mm, 14cm breit, 31cm hoch, etwas einseitig erwärmt- zogen sich etwas halbrund- passend zum Trichterrand.

    Am Ende des T-stücks mit dem 3/4 Zoll Innengewinde ein T- Stück mit Endkappen und zwei Halteklips....

    Mittig (später) am Bodenteil ebenfalls zwei Stücken angeschweißt- ebenfalls auf 42cm Länge.
    So entsteht am Boden des Trichters ein Kreuz- Abstandshalter zur Sammelkammerwand, damit der Trichter annähernd mittig sitzt.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499830_DSCF2801.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499830_DSCF2802.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499830_DSCF2803.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499830_DSCF2804.JPG_JPG

    Zuletzt von einem Moderator bearbeitet: 12. Feb. 2017
    DerMatze79, tosa und mitch gefällt das.
  2. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

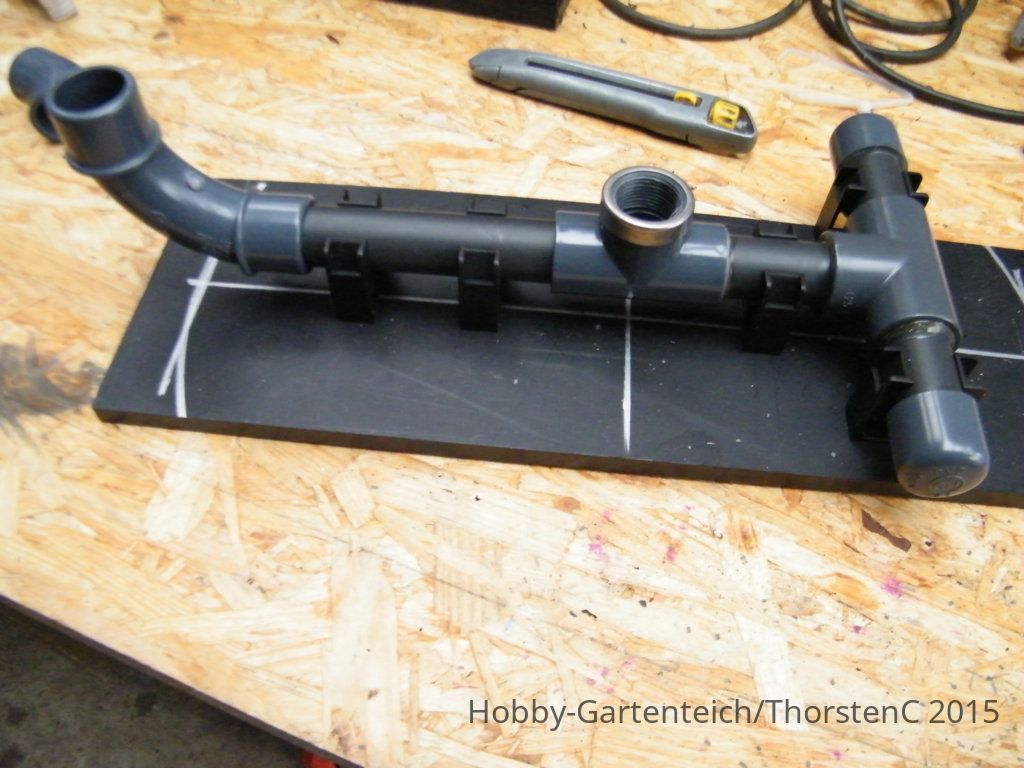

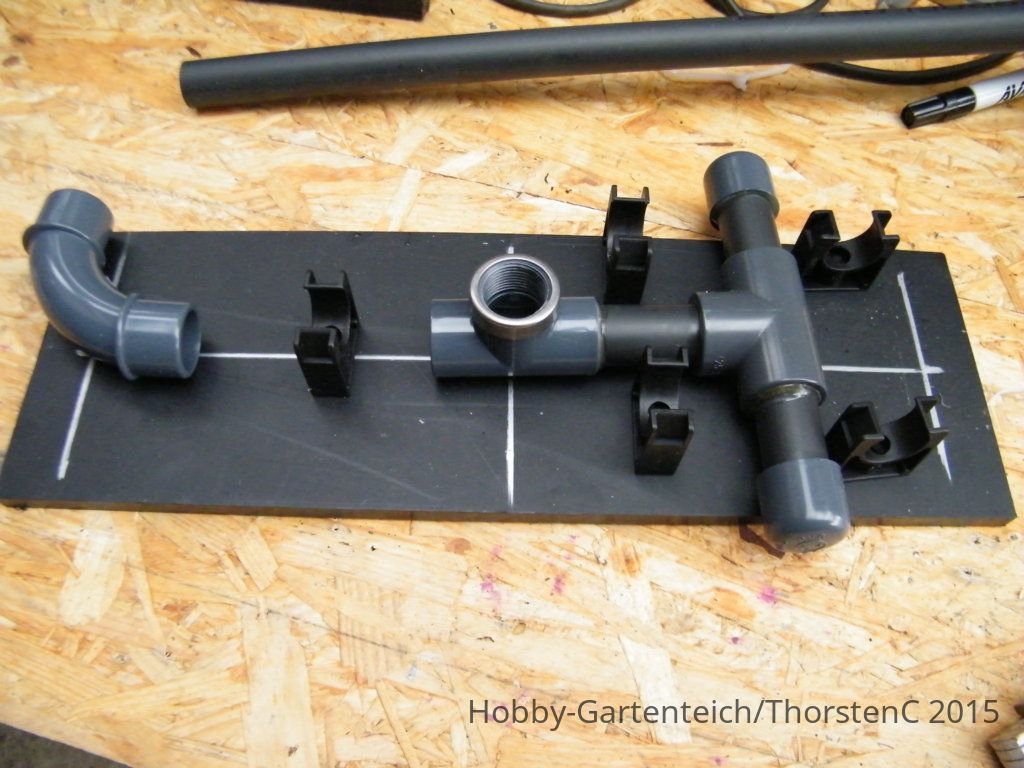

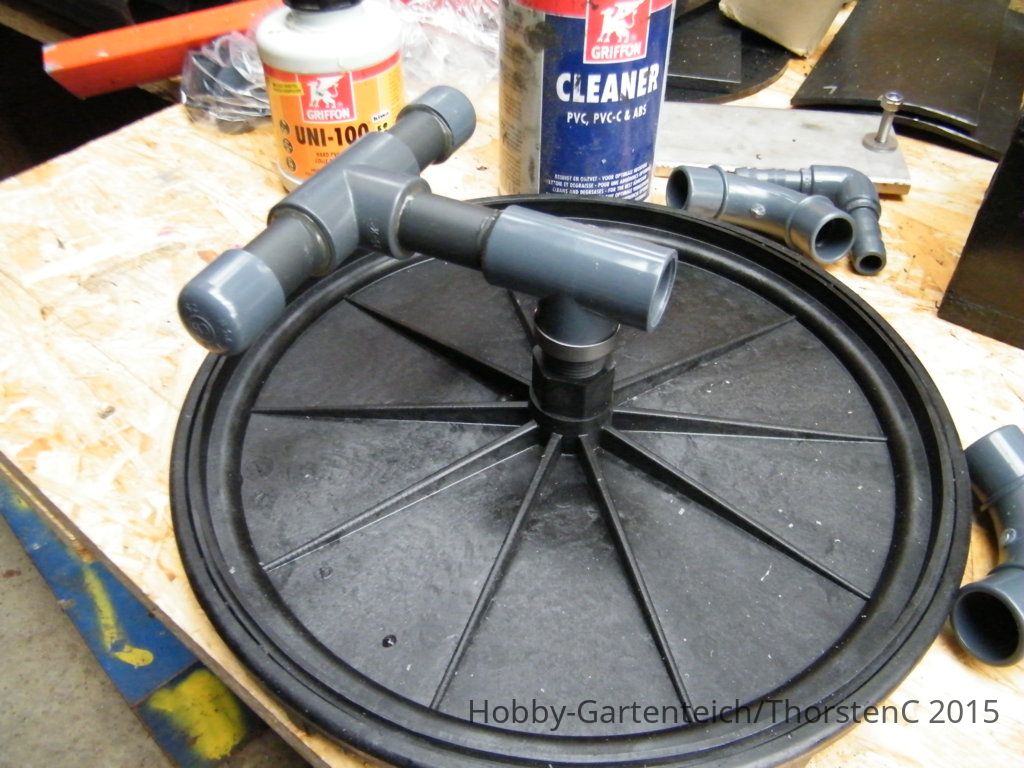

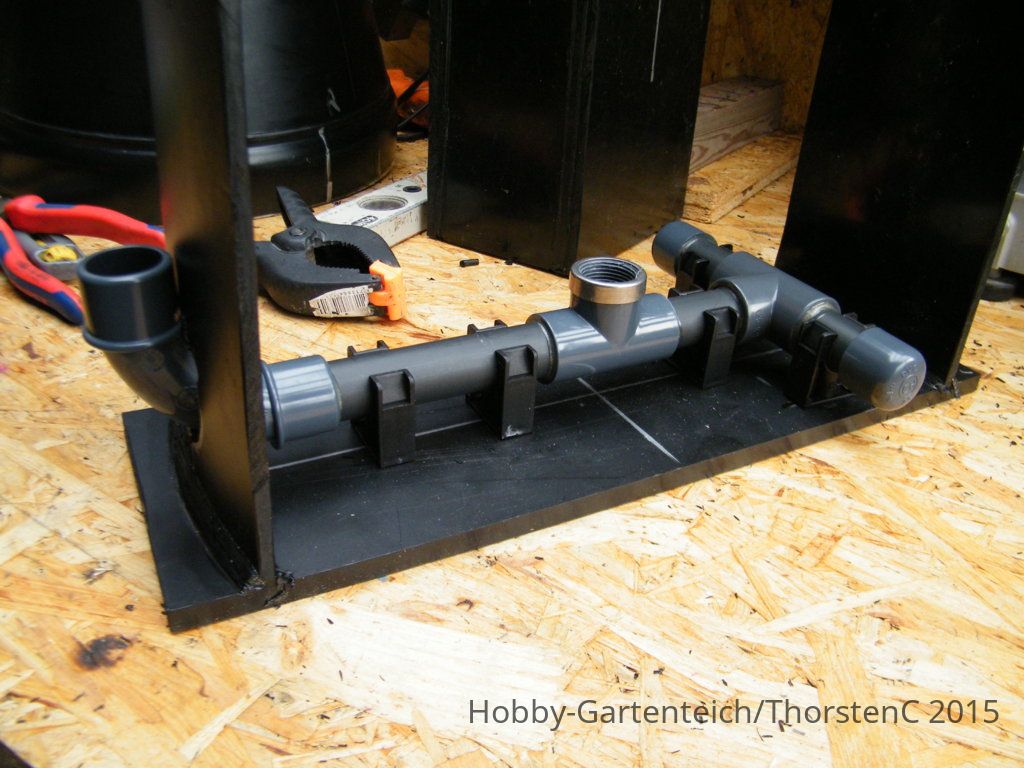

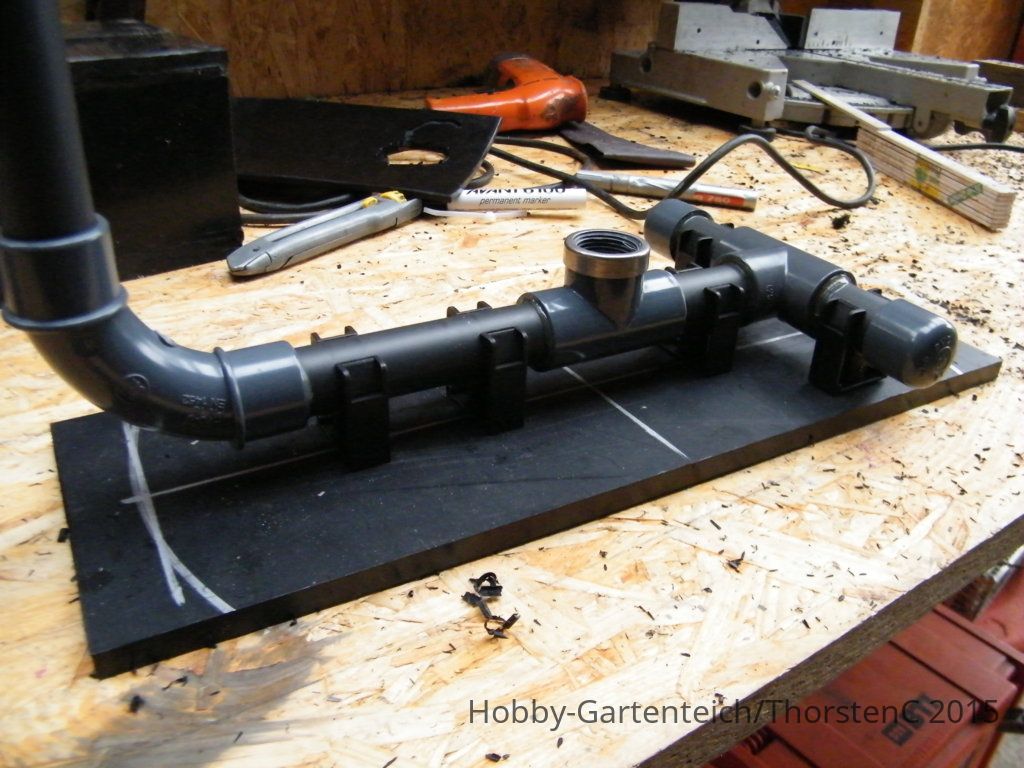

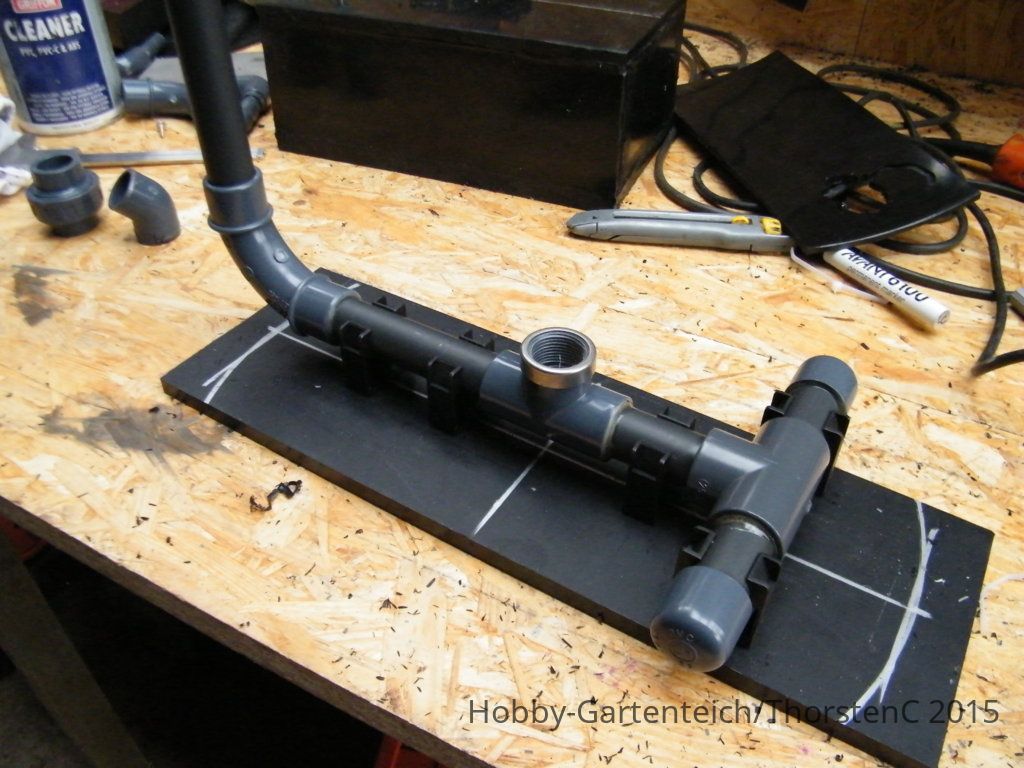

    Hier kurz die PVC- Verrohrung.
    Verrohrung- Verklebt mit Griffon UNI 100 (der hat gleich einen Pinsel im Deckel- sehr komfortabel) und PVC-Reiniger nat.

    5 Halteklips aus PP auf die 10mm PE Grundplatte mit 4 x 19mm Edelstahlschrauben aufgeschraubt.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499831_DSCF2805.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499831_DSCF2806.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499831_DSCF2807.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499831_DSCF2808.JPG_JPG

  3. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

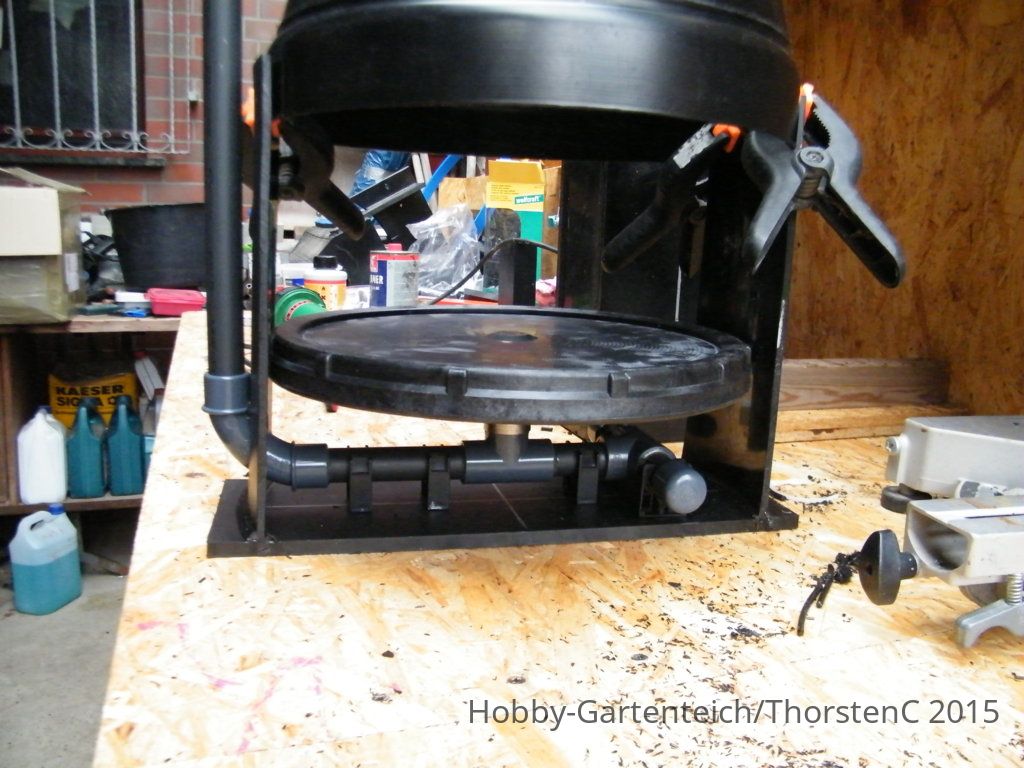

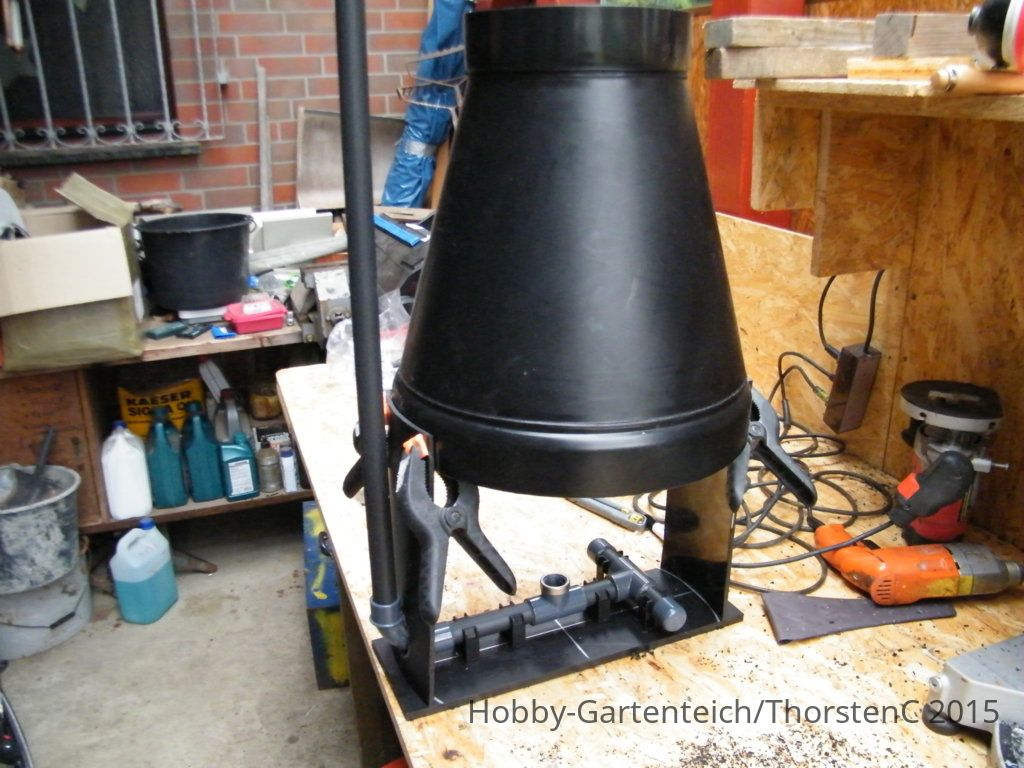

    25 mm PVC- Luft-Rohrbogen geht durch ein Loch in einem der Seitenwände.
    Mit einem 25mm Rohrknie wäre das Loch einfacher gewesen- so ist es etwas länglich..

    Man sieht hier auch schön, dass durch den unteren Membrambelüfteranschluß und die Rohre schon ca. 14cm weggehen. Es bleiben aber noch 14cm zwischen Membrantelleroberkante und der Unterkante Trichter übrig.
    Wer will kann gerne die freie Fläche seitlich am Trichter nachrechnen 365mm Durchmesser x Pi - 28cm x 14 cm = 1212cm²...reicht- kein Engpaß für das einströmende Wasser.


    Seitenteile ausgereichtet, geheftet und Aussen 3 x 4mm geschweißt, Innen 1 x 4mm Draht.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499832_DSCF2809.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499832_DSCF2811.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499832_DSCF2813.JPG_JPG

  4. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

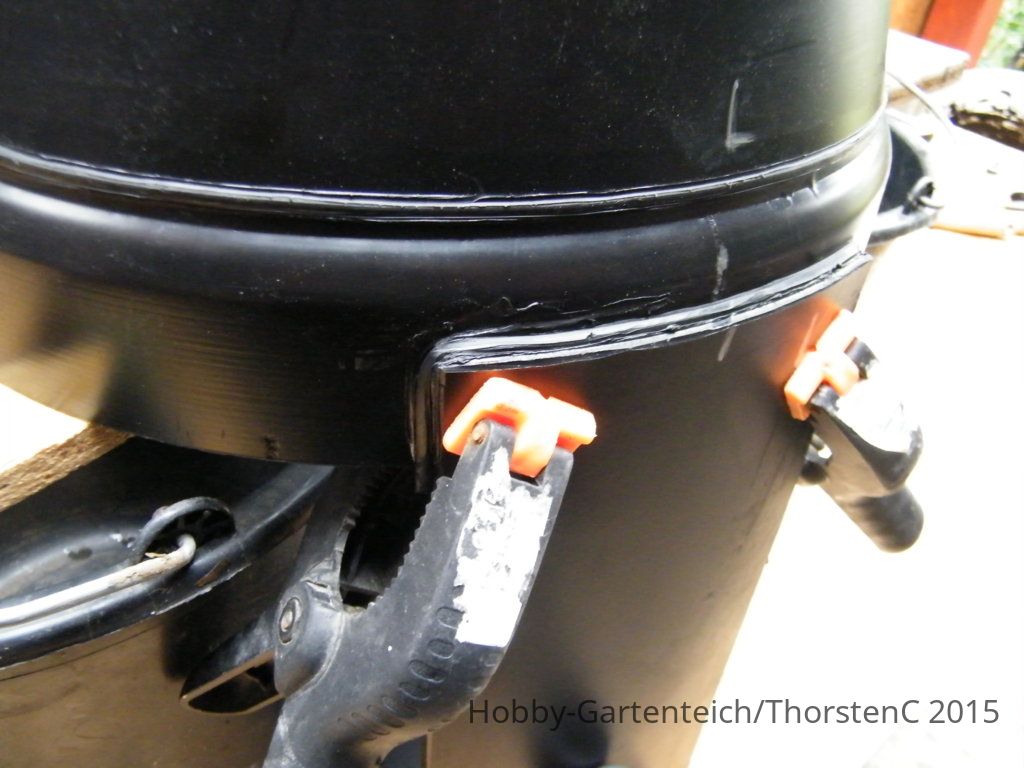

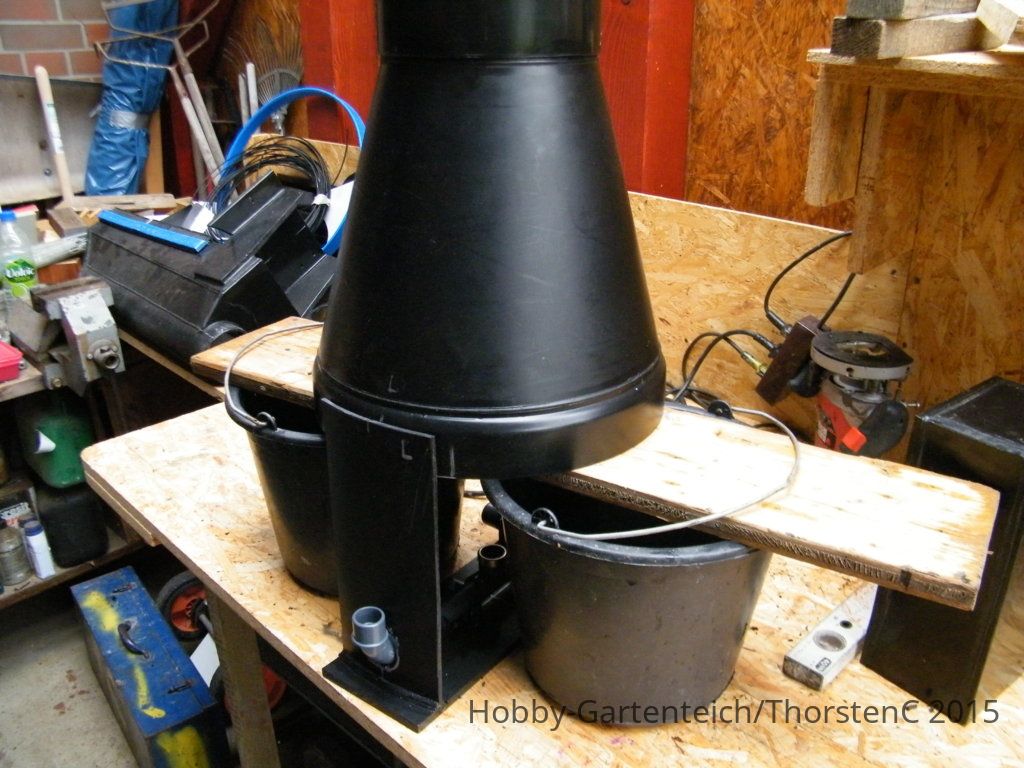

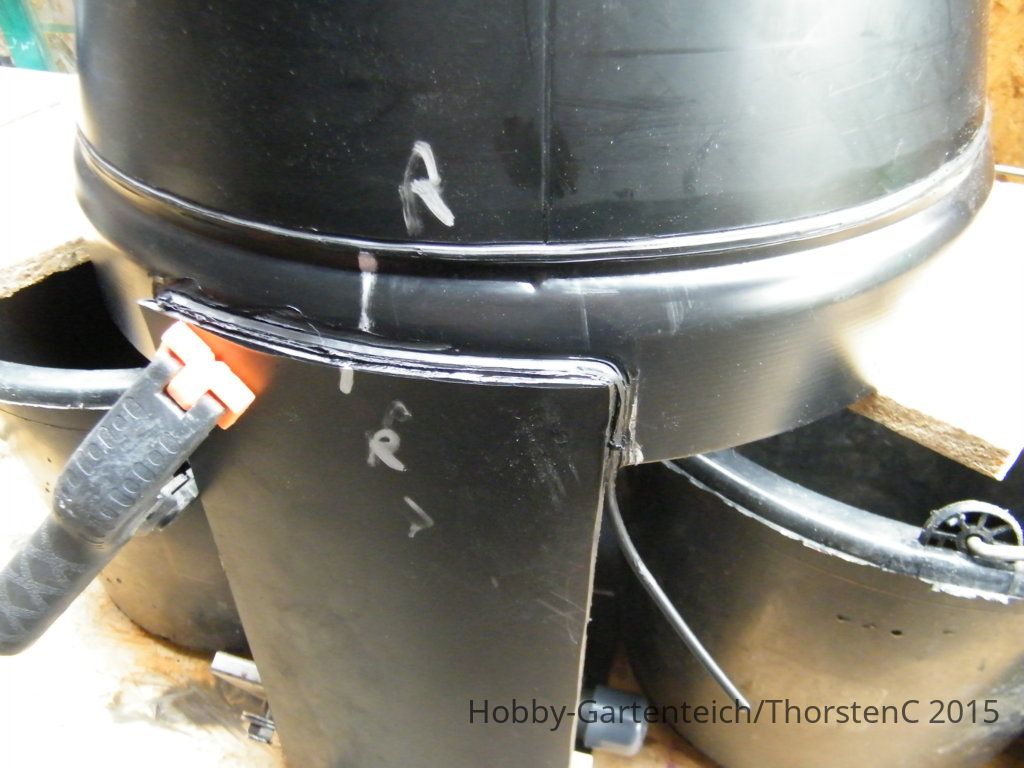

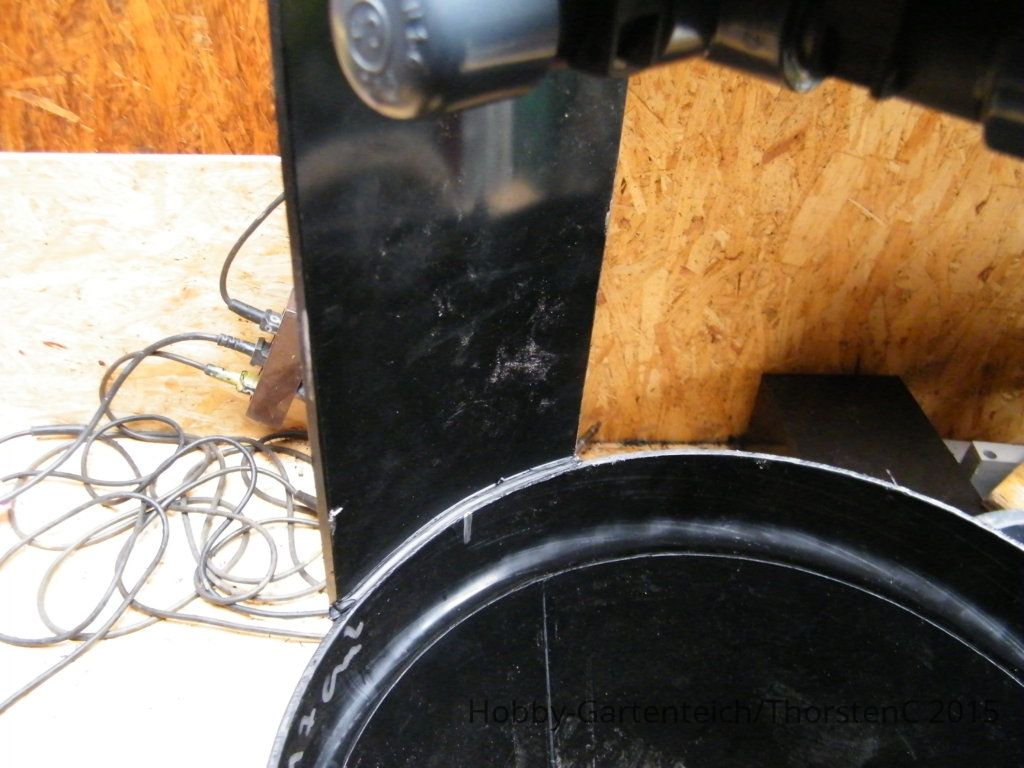

    Damit der Trichter einigermaßen gerade wird...zwei Eimerchen seitlich, Brett drüber, Trichter ausgerichtet, geheftet, geschweißt. 1 x 4mm Draht Innen und aussen.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499833_DSCF2814.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499833_DSCF2815.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499833_DSCF2817.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499833_DSCF2816.JPG_JPG

    Silurus gefällt das.
  5. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

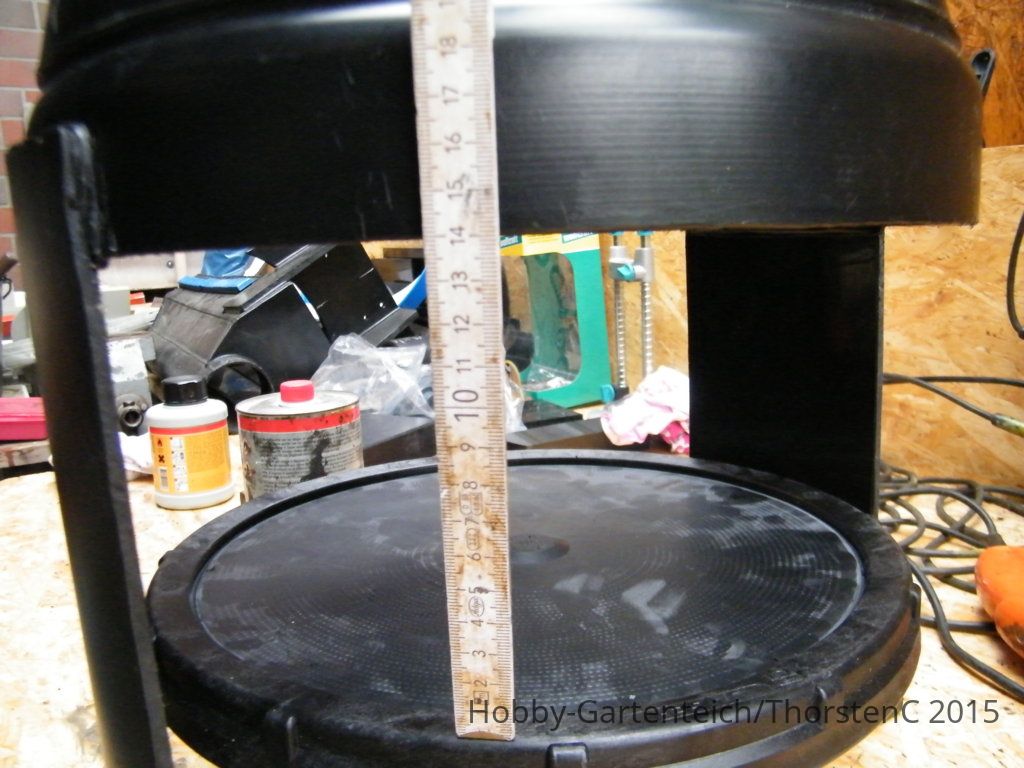

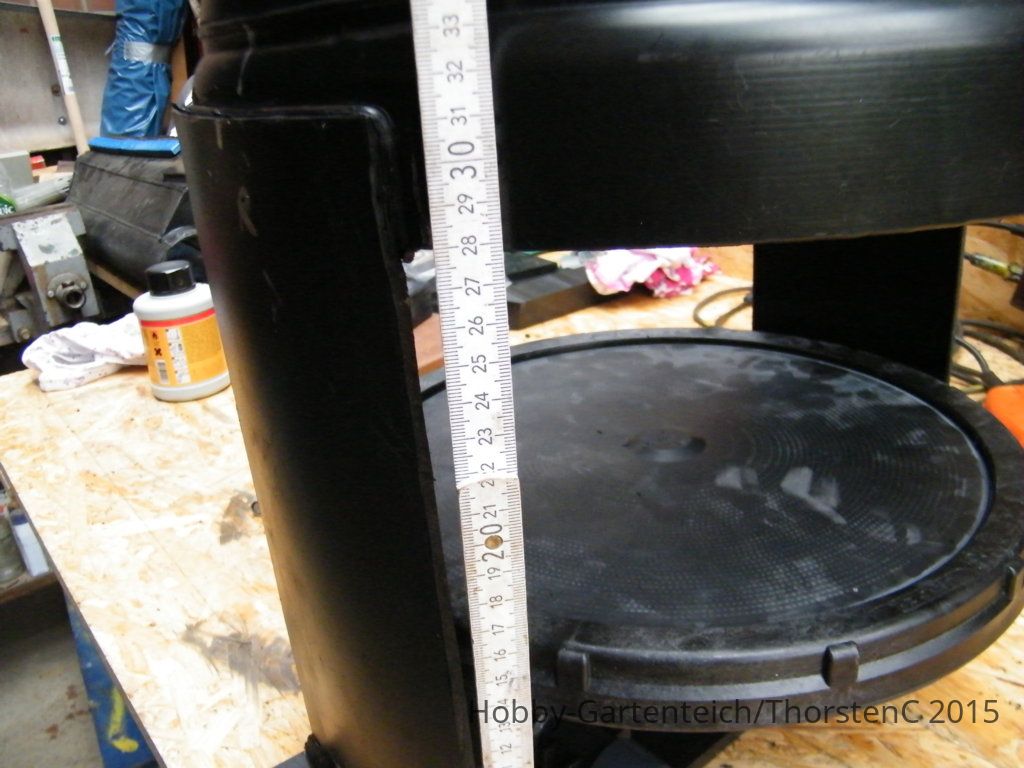

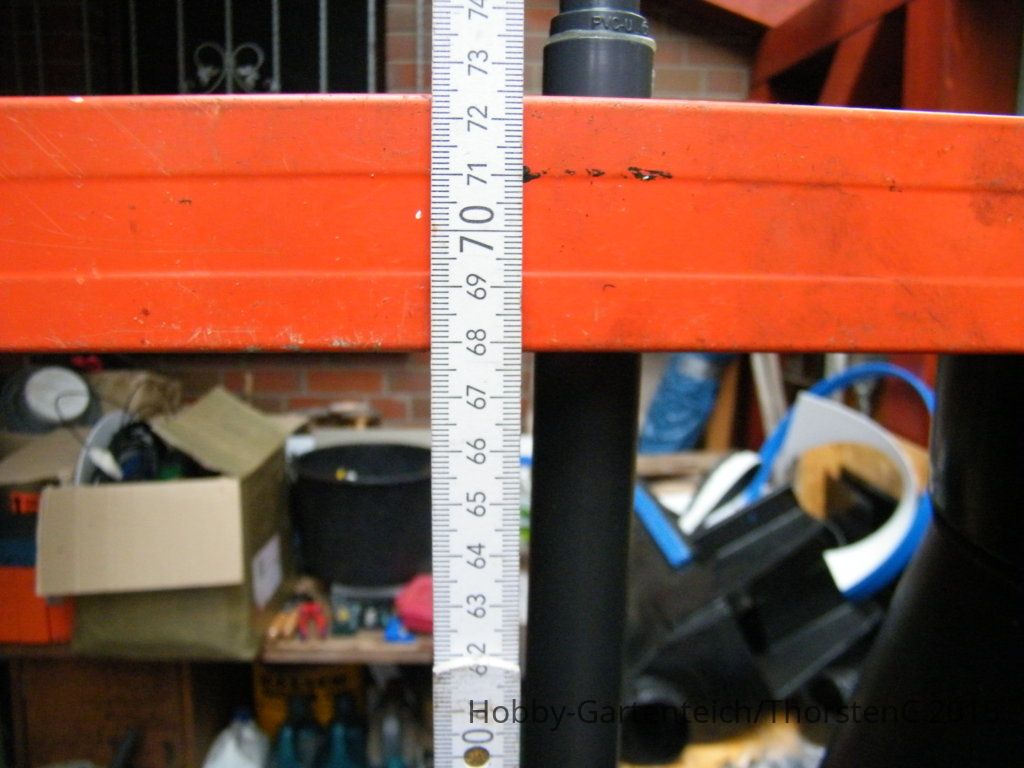

    Hier noch kurz Bilder mit den Maßen.
    Gesamthöhe des Trichters bis zur Oberkante 68cm.
    Von OK Membran bis OK Trichter bleiben 54cm.
    Minus die 4cm DN 200 Muffenlänge bleiben im 'Trichterbereich 50cm effektive LH- Länge übrig, wo bereits Wasser- Luft- Gemisch nach oben steigt.

    Das 25mm -PVC- Luftrohr habe ich ersteinmal enden (genau 1m Rohrverbrauch) lassen und mit Reduziermuffe 25/20 und der Schlauchtülle 20/20 fertig gemacht.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499834_DSCF2818.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499834_DSCF2820.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499834_DSCF2823.JPG_JPG

  6. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

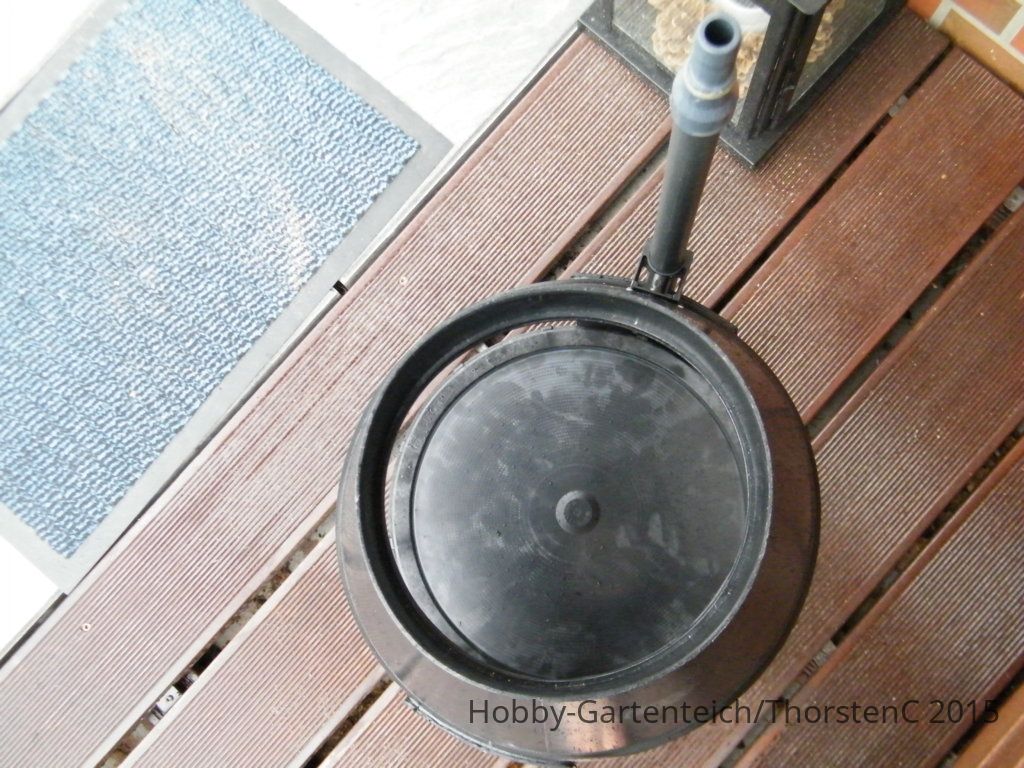

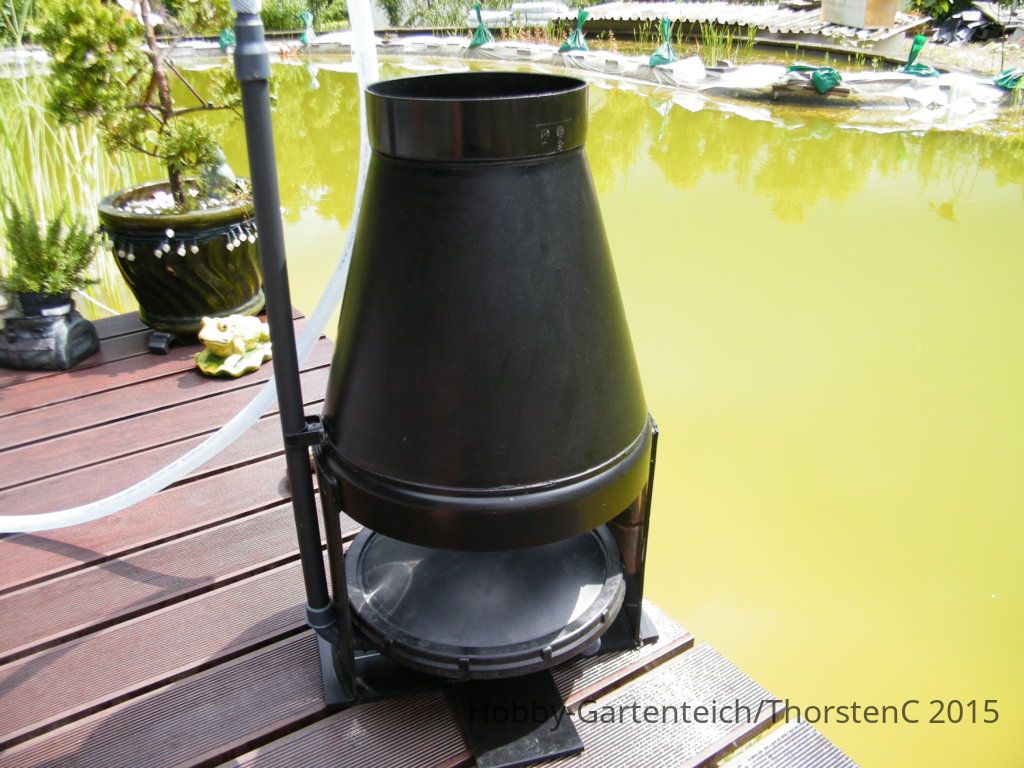

    Das dicke Ding bei schönsten Badewetter testbereit...
    Da war noch unten nur die eine Platte dran...
    und wurde durch zwei weitere PE - Streifen zum Abstandskreuz erweitert...

    Es drängte mich zum Test....erst ohne KG DN 200-Rohr- weil das war ja noch in 2m Länge mit der Muffe.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499835_DSCF2824.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499835_DSCF2825.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499835_DSCF2828.JPG_JPG

  7. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

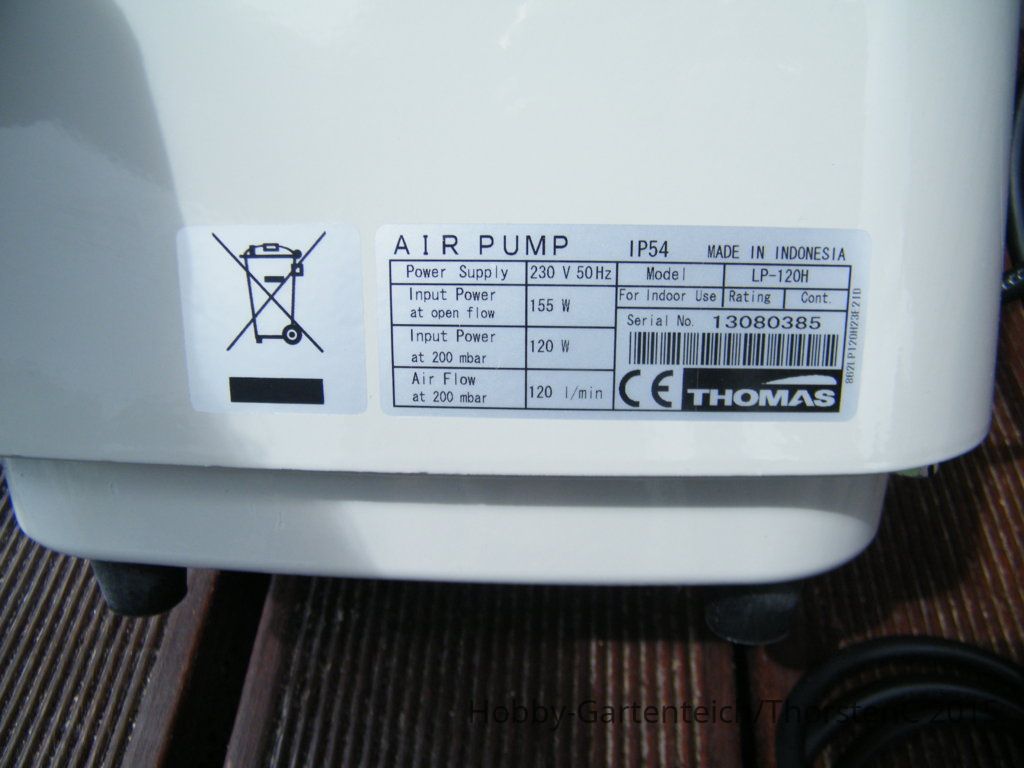

    Membranpumpe von Thomas...ich wählte diese Pumpe, weil sie über 3..2..1 etwas günstiger war und neu von einem Händler..und vor allem, weil LIFRA diese Pumpen auch einbaut...es gehen natürlich auch andere gute Membrankompressoren wie Secoh etc...
    Bei 2m Einblastiefe hoffe ich auf einen Leistungsaufnahme der Pumpe von ca. 100Watt.
    Der Luftanschluß der Pumpe ist aber 18mm glattes Rohr. Mit einer guten Edelstahlschlauchschelle bekommt ma nden 19mm Schlauch aber fest.

    Im trockenen Betrieb hebt sich die Membran etwas hoch..kaum Geräusche...naja. Die Sonne kam auch kurz gucken..
    Im Wasser sahe es schnell anders aus...lecker Blubberblasen

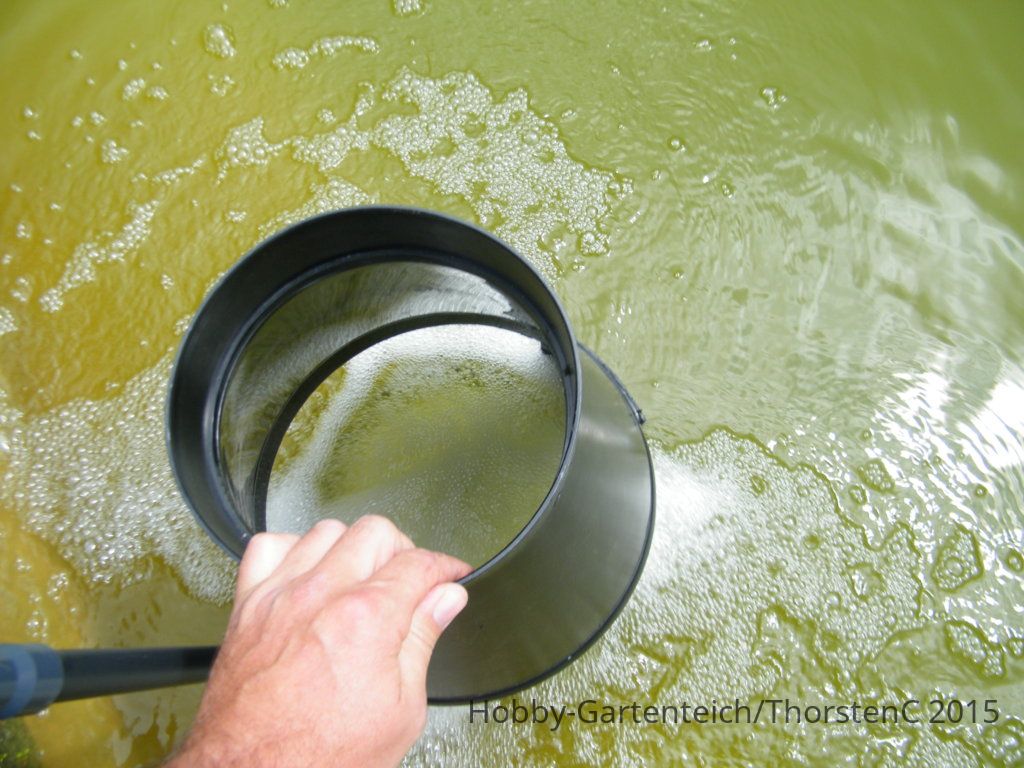

    Erteinmal Test mit Trichter pur. Also ein 50cm- LH in reiner Trichterform.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499836_DSCF2831.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499836_DSCF2830.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499836_DSCF2832.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499836_DSCF2833.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499836_DSCF2835.JPG_JPG

  8. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

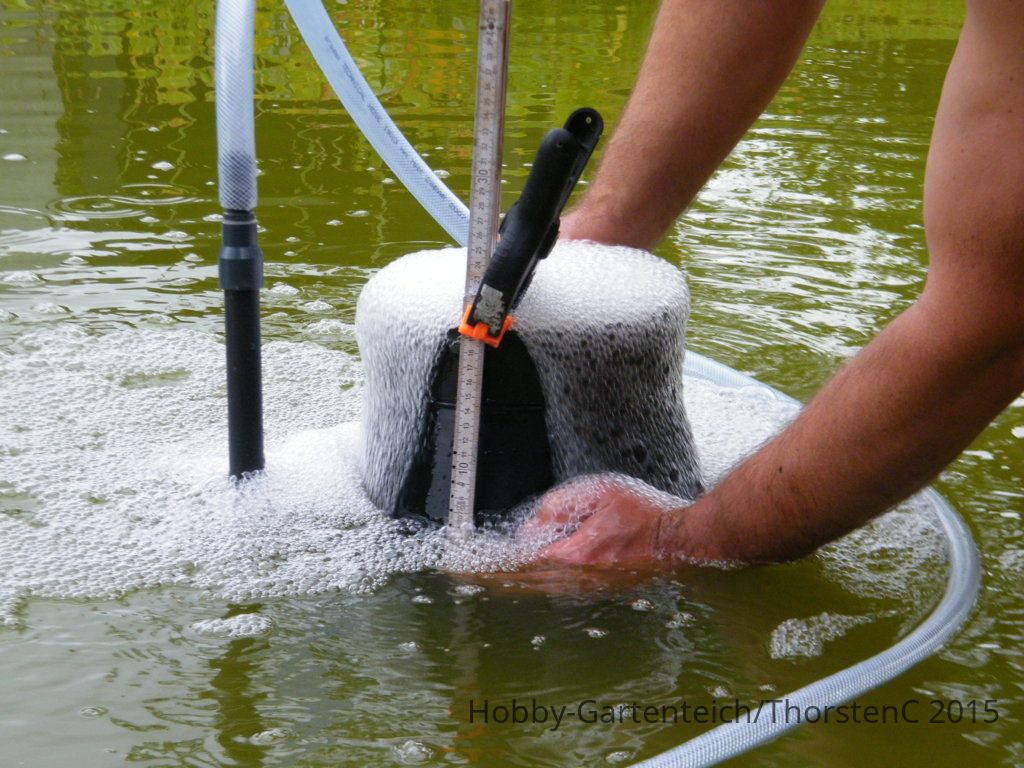

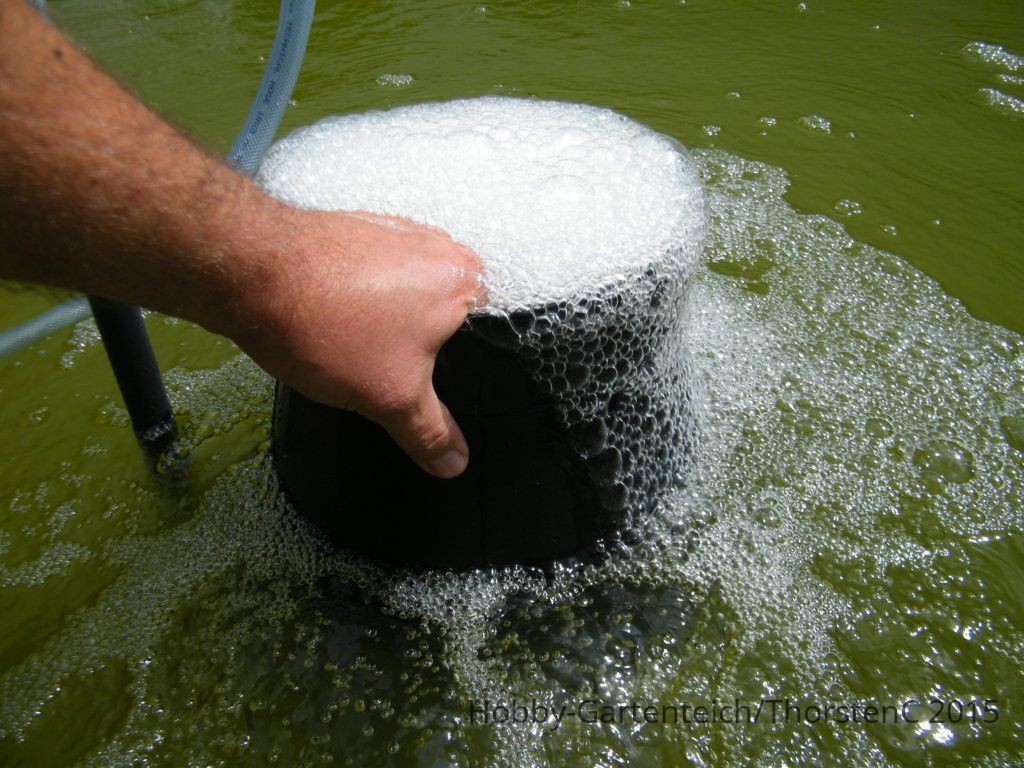

    Es war sehr beachtlich, was an Wasser- Luftgemisch aus dem Trichter rauskam! Auch bei einigen cm Höhe...
    Seitlich kurz einen Zolli bei 20cm = OK Trichter angeklemmt...bei

    -20cm kam schon einiges raus..dann
    -10cm
    -5cm
    -OK Trichter gleich OK Wasser

    Natürlich nicht ausgelitert, auch keine Ultraschallmessung...:rollen

    Aber für mich ersteinmal beeindruckend, was da raussprudelt...

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499837_DSCF2839.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499837_DSCF2840.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499837_DSCF2841.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499837_DSCF2842.JPG_JPG

  9. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

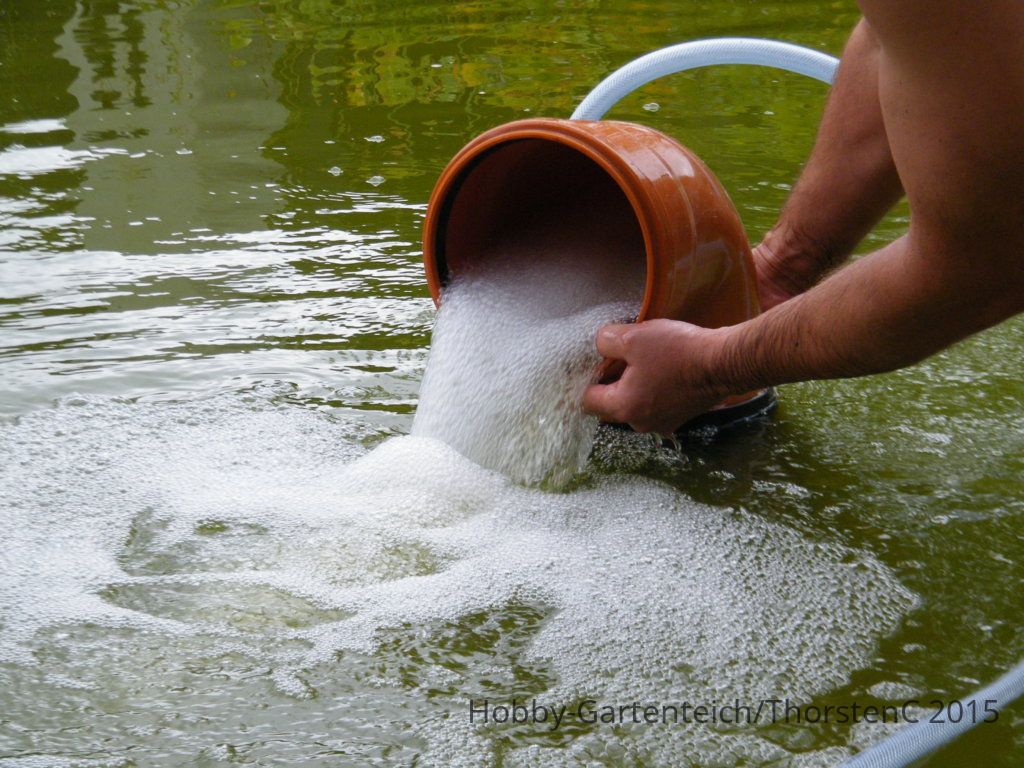

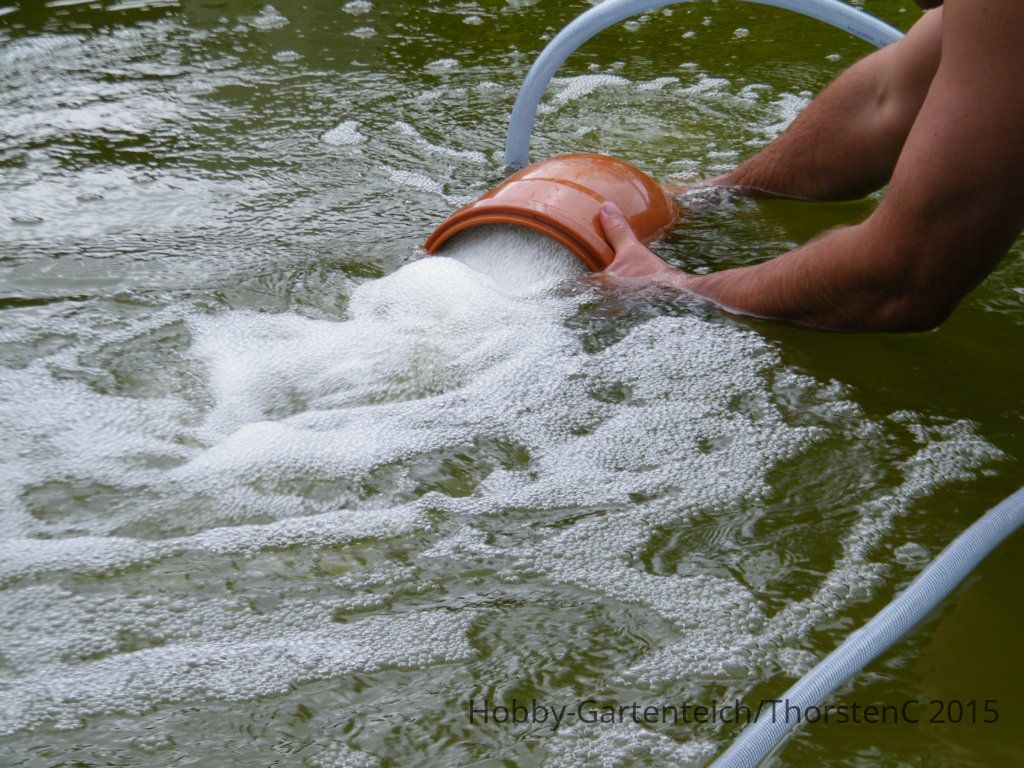

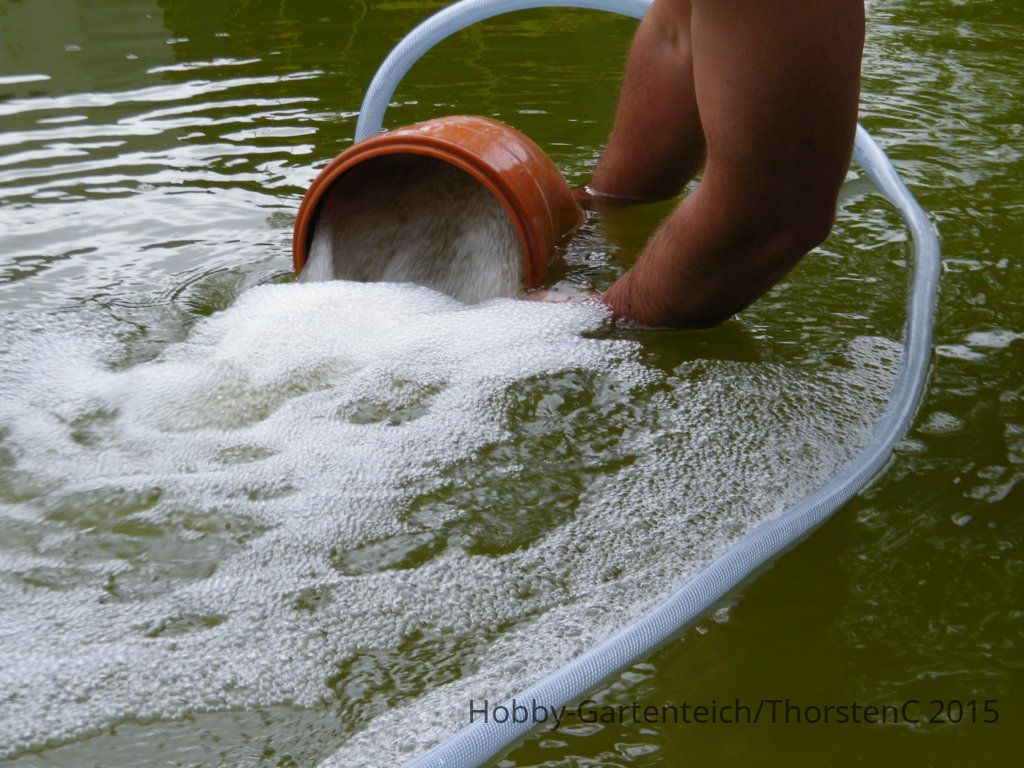

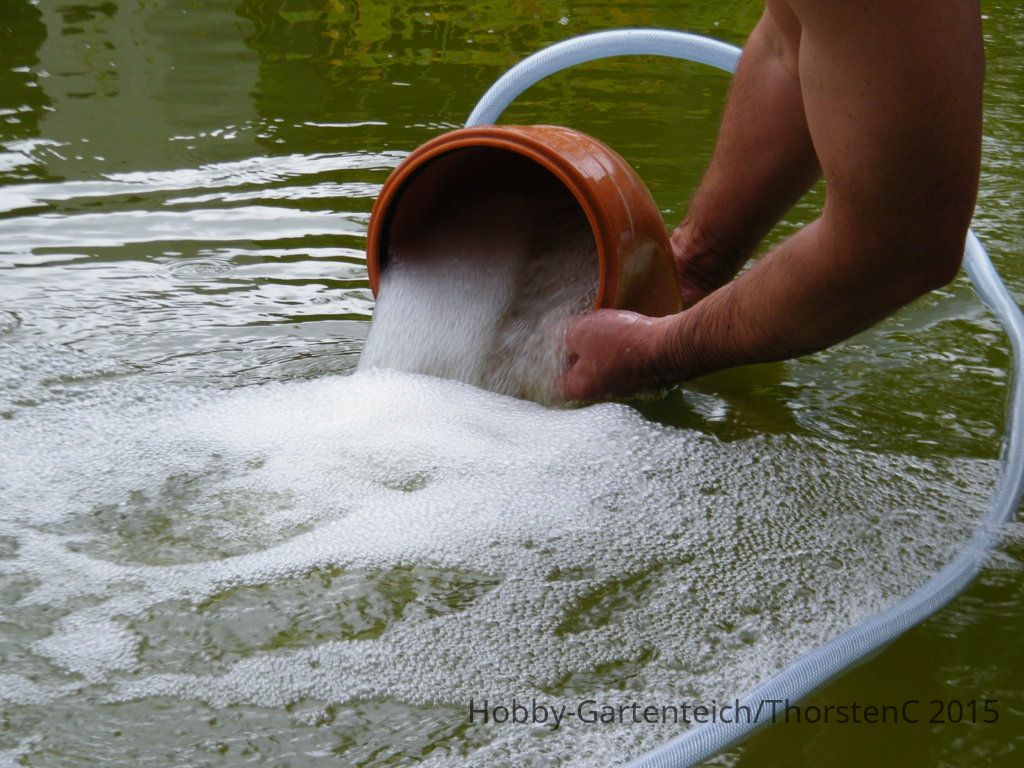

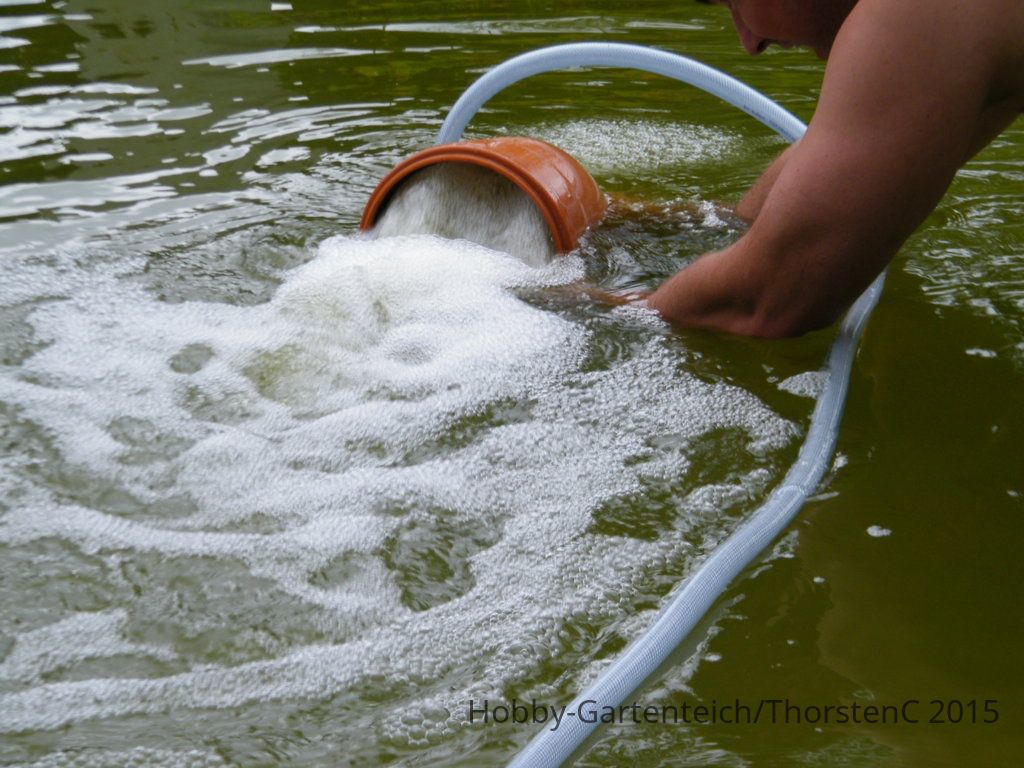

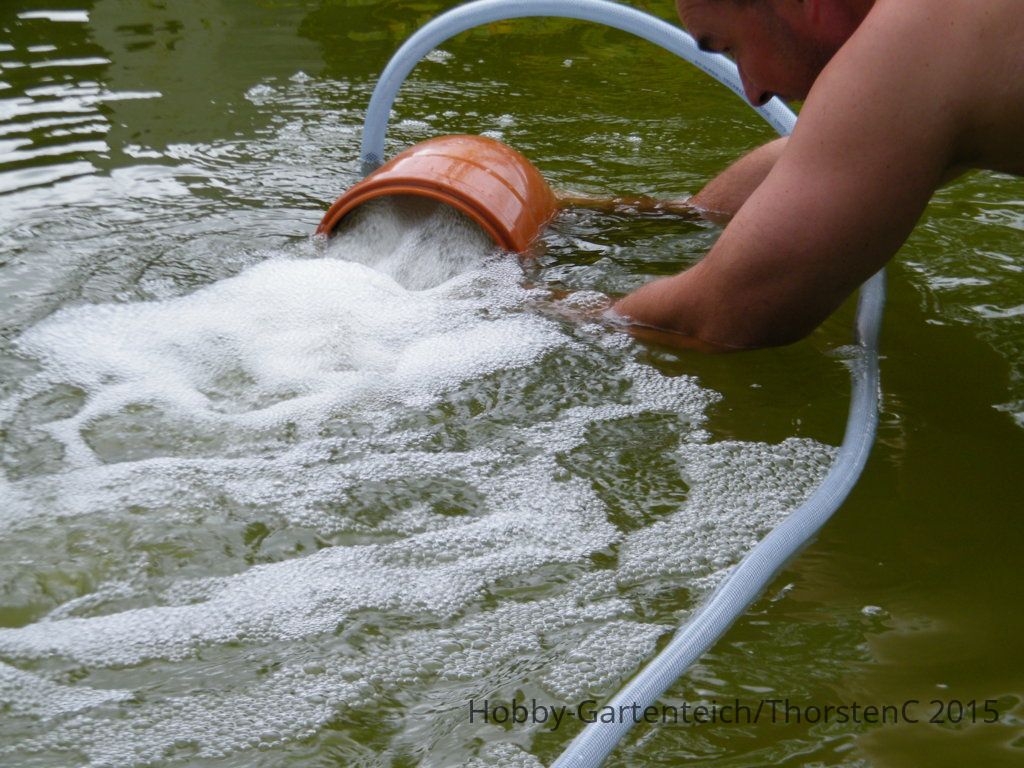

    Nächster Spaß.. KG DN 200 - 90°- Bogen aufgesteckt....

    Mein Eindruck ist- Der LH leistet am meisten, wenn er OK Auslauf = OK Teichwasser ist- also voll getaucht.
    Zieht man ihn z.B. bis zur Mitte des Auslaufrohres hoch- muss er bereits Höhe überwinden, da er sonst ja nur die Halbe Rohrfläche zur Verfügung hätte....

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2845.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2844.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2846.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2848.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2849.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499838_DSCF2850.JPG_JPG

    tosa gefällt das.
  10. ThorstenC

    ThorstenC Mitglied

    Registriert seit:
    31. Aug. 2011
    Beiträge:
    2.170
    Galerie Fotos:
    0
    Teichfläche (m²):
    200
    Teichtiefe (cm):
    180
    Teichvol. (l):
    120000

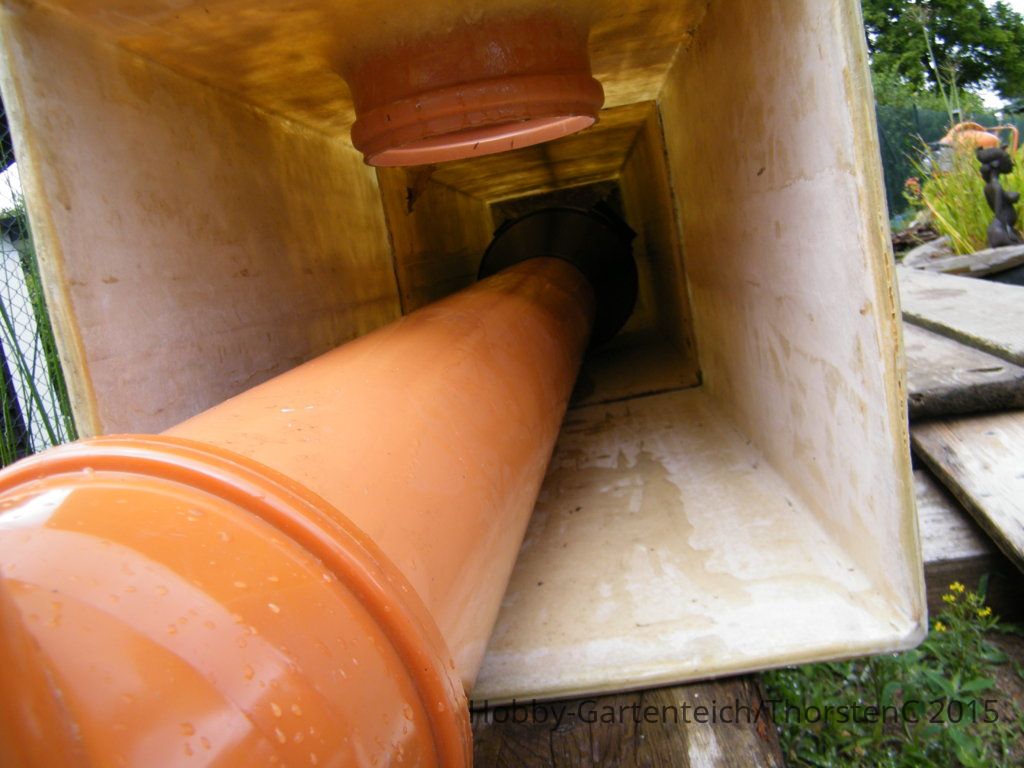

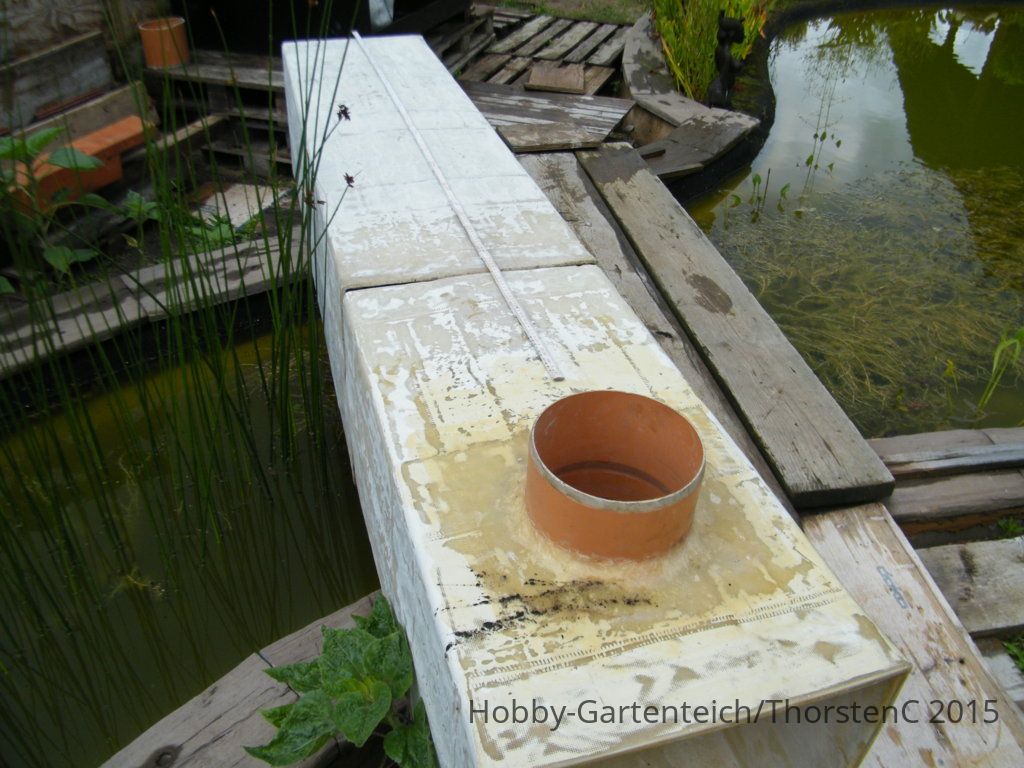

    Für mehr Experimentier und Badespaß habe ich mein KG 200 mit dem LH in den Sammelschacht gesteckt und auf Länge gekürzt...
    Es blieb ein GK DN 200- Rohr von 1,5m Länge übrig.. Plus ca. 50cm effektive LH- Trichterlänge und ein bisschen Knie oben hat der LH dann 2,05cm Gesamtlänge....

    Bei Einschieben des LH in die Sammelkammer kam der nciht rein- es stießen die Abstandshalter und der Trichter an die eingeklebte KG- Muffe...
    Ich musst die Abstandsecken etwas abschrägen..dann passte es.

    Luftheberbau DN200 Membramplatte Airlift Länge 2m_499840_DSCF2853.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499840_DSCF2854.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499840_DSCF2855.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499840_DSCF2856.JPG_JPG Luftheberbau DN200 Membramplatte Airlift Länge 2m_499840_DSCF2857.JPG_JPG
