Hallo @all.....
Ich dachte mir mal, dass ich hier vielleicht meinen Bauthread für die Filteranlage unterbingen kann. Denn alles im Teichbauthema wird bestimmt zu unübersichtlich.
Grundbedingungen:
- Koiteich mit 40.000 l Volumen mit integrierter Pflanzzone
- derzeitiger Besatz 24 Koi von 10-40 cm
- max. Tiefe ca. 1,80 cm
- 2 Bodenabläufe, 1 Seitenablauf, 1 Oberflächenskimmer
Auf Grund des doch begrenzten Budget für den gesamten Bau, habe ich mich für die Selbstbauvariante einer Filteranlage entschieden. Nach längerer Planungsphase und vielem Nachfragen, wird der Filter mit Siebpatronen, einem Patronenfilter und Helix ausgestattet.
Die Filterkammern werden aus 17,5 cm Betonschalsteinen gemauert, anschließend mit Dichtschlämme und Silolack abgedichtet.

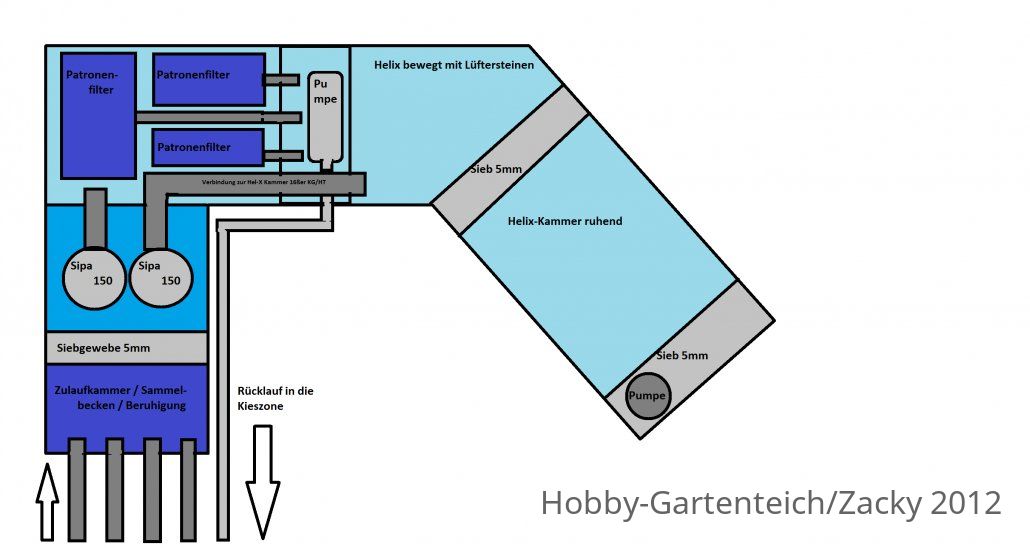

Die Filteranlage wird dann von 4 x 110er Rohr gespeist. Im Sommerbetrieb von 3 x 110er Rohr und im Winter durch ein 110er Rohr des Seitenablaufes. Es werden zwei Kreisläufe innerhalb des Filtersystemes entstehen. Der Filter wird später ein Volumen von ca. 3800 - 4000 l haben. Alle Kammern erhalten natürlich einen Schmutzablass im Boden.

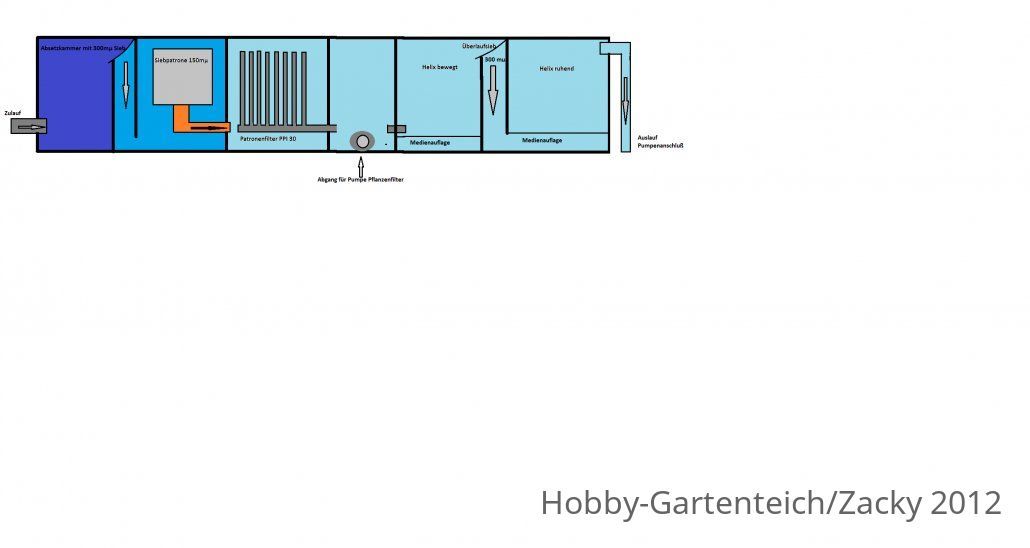

Ein Kreislauf besteht aus der Vorreinigung durch eine Sipa (30 cm Durchmesser) mit nachgeschalteten Patronenfilter und folgend direkten Rücklauf über 15.000 l Pumpe in den Pflanzenteil des Teiches, welcher durch Dränagerohre im Kiesbett gespeist wird.
Der zweite Kreislauf besteht aus einer weiteren Siebpatrone (30 cm Durchmesser) mit nachgeführten Helix-Filter. Der Helix-Filter wird in zwei weitere Kammern aufgeteilt, wobei die 1.Kammer mit bewegtem und die 2.Kammer mit ruhenden Helix gefüllt wird. Am Ende des zweiten Kreislaufes wird über eine 15.000 l Pumpe das Wasser direkt über 3 Einströmdüsen in den Teich zurückgeführt. Auch befindet sich hier noch eine kleinere Pumpe (8000 - 10000 l) die über eine Extra-Leitung mit zwischen gebauter Teichheizung (zuschaltbar bei Bedarf) dann im Winter das Wasser zirkulieren lässt.

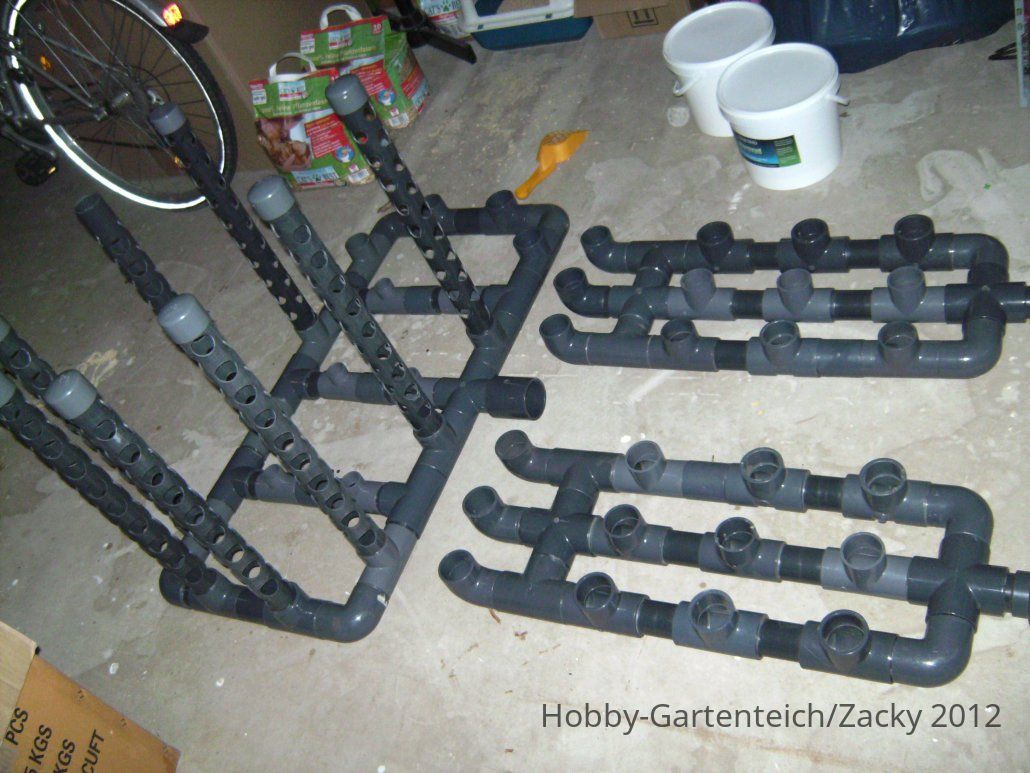

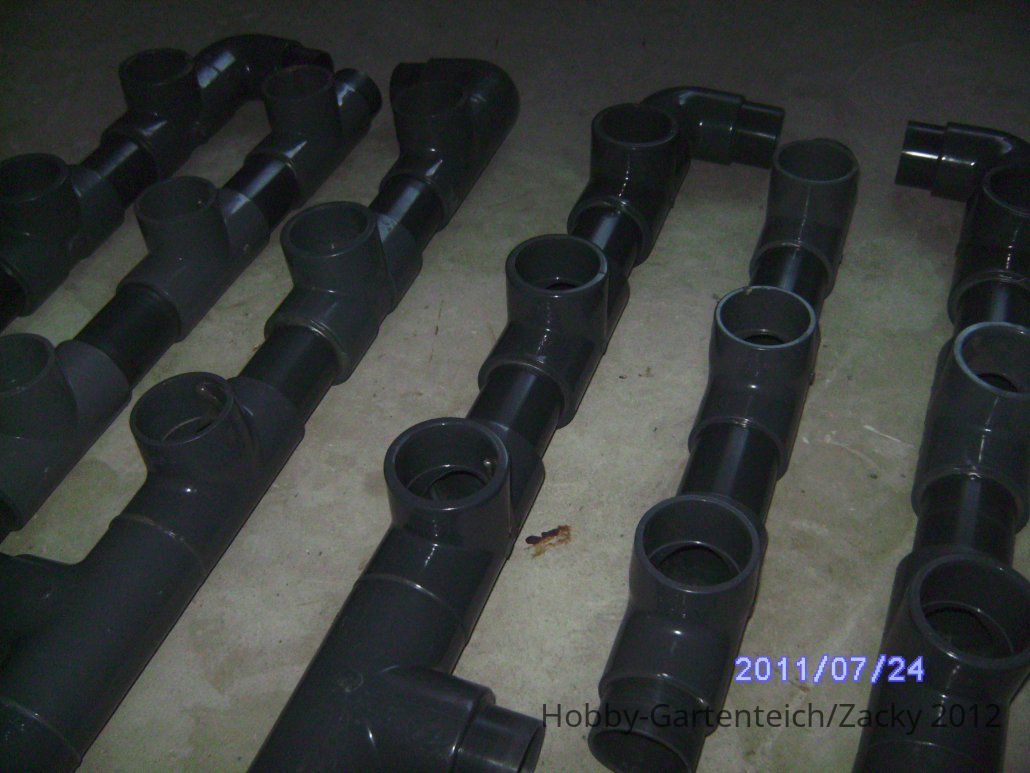

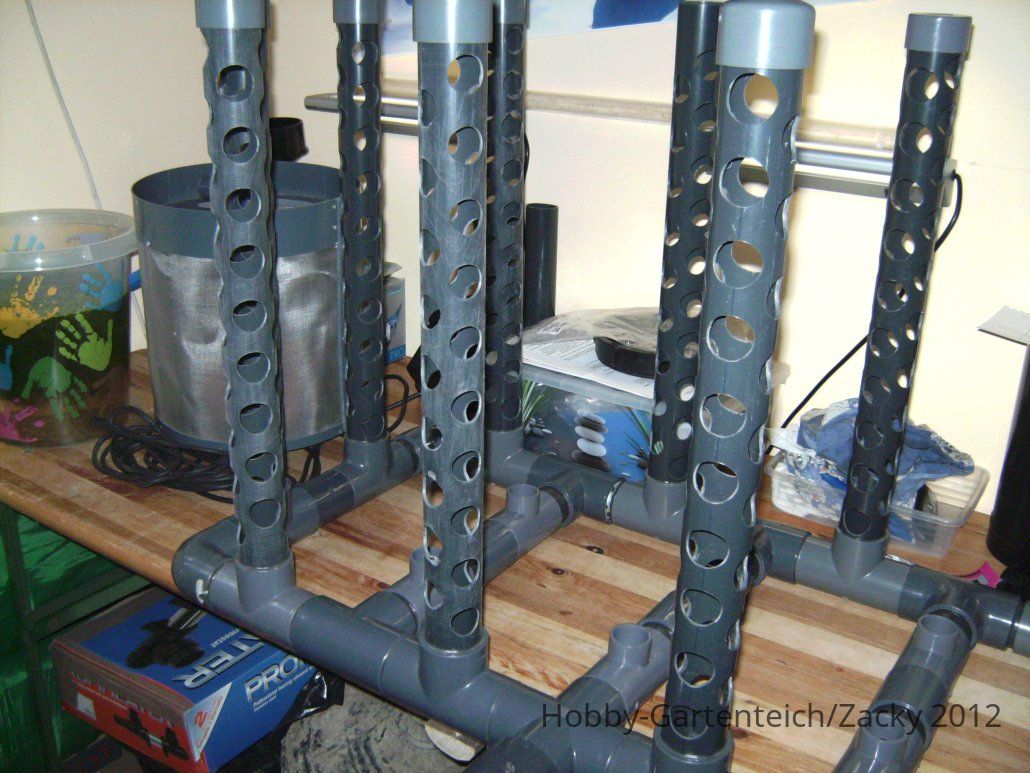

Über den Winter wird bzw. wurde bereits der Patronenfilter gebaut. Der Patronenfilter wurde aus 50mm PVC-Druckrohr und entsprechenden T-Stücken zusammengesetzt. Bis jetzt sind 3 Patronenträger für insgesamt 40 Schaumpatronen 10x10x50 cm (50mm Bohrung) fertig gestellt. Die ersten Patronenrohre sind auch schon fertig und eingeklebt. Die 50 cm langen Rohre haben bis zu 45 Lochbohrungen a' 30 mm.
Weitere Baudoku zur Fileranlage folgt.
