Neubau Innenhälterung

Dieses Thema im Forum "Innenhälterung" wurde erstellt von rainthanner, 6. Jan. 2007.

Die Seite wird geladen...
  1. rainthanner

    rainthanner Mitglied

    Registriert seit:
    7. Mai 2005
    Beiträge:
    1.915
    Galerie Fotos:
    17
    Teichtiefe (cm):
    2,5m
    Teichvol. (l):
    55m³
    Hallo Thorsten,

    ich habe eine Baugenehmigung für eine neue Innehälterung von meiner Frau erhalten und sofort gings los. :lol:
    Seit drei Tagen steht der Keller unter Bombenangriff. :roll:

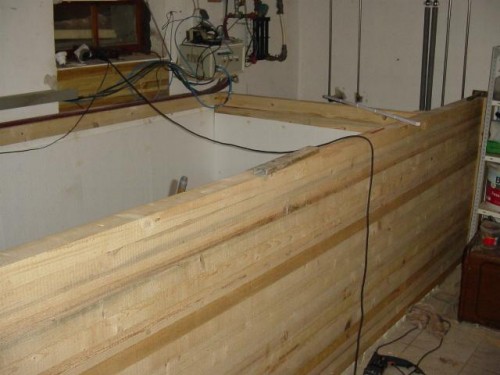

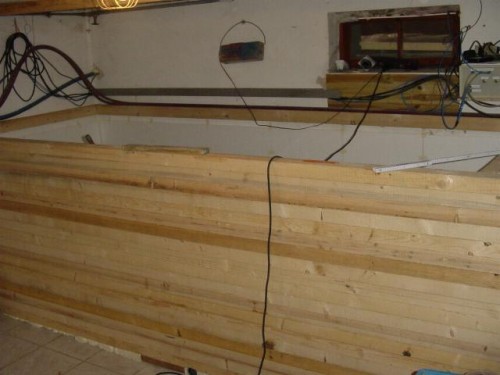

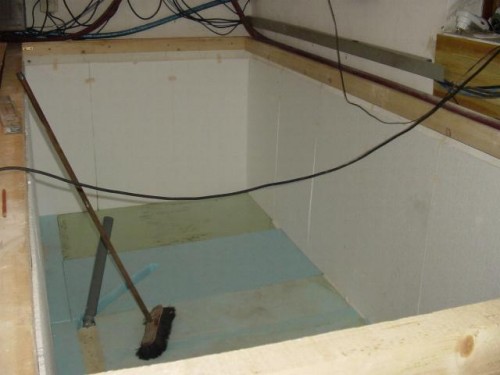

    Ein neues Becken. 3,60m x 1,50m x 1,10m tief und wenn mich die Lieferung der beiden Bodenabläufe nicht im Stich gelassen hätte, wär schon Wasser drin: :(


    http://www.hobby-gartenteich.de/gallery/files/6/9/8/Kellerbecken03_thumb.jpg

    http://www.hobby-gartenteich.de/gallery/files/6/9/8/Kellerbecken04_thumb.jpg

    http://www.hobby-gartenteich.de/gallery/files/6/9/8/Kellerbecken05_thumb.jpg



    Gruß Rainer

    Zuletzt bearbeitet: 7. Jan. 2007
  2. Thorsten

    Thorsten Mitglied

    Registriert seit:
    13. Aug. 2004
    Beiträge:
    3.923
    Galerie Fotos:
    0
    Teichvol. (l):
    ca. 15000
    AW: Umbaumaßnahmen 2007 geplant?

    Hi Rainer,

    schöne IH ! :D

    Wenn ich die hier "beantragen" würde, hätte ich bald eine neue Adresse. (Astrid würde mich rausschmeißen) :lol:

    Wie/Womit filterst Du die IH?

  3. Michael K

    Michael K Mitglied

    Registriert seit:
    3. Nov. 2006
    Beiträge:
    142
    Galerie Fotos:
    0
    Teichvol. (l):
    32000
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Rainer, dafür also die 50 er Bodenablaufe.

  4. rainthanner

    rainthanner Mitglied

    Registriert seit:
    7. Mai 2005
    Beiträge:
    1.915
    Galerie Fotos:
    17
    Teichtiefe (cm):
    2,5m
    Teichvol. (l):
    55m³
    AW: Umbaumaßnahmen 2007 geplant?

    @ Thorsten,

    gefiltert wird mit 150er Spaltsieb, Hel-X und UV.
    Zuläufe über 2 x Bodenablauf DN50 und Skimmer.




    @ Michael,

    hoffentlich hast du richtig gemessen, sonst stimmt nämlich mein Boden nicht. :D


    Gruß Rainer

    Zuletzt bearbeitet: 6. Jan. 2007
  5. Martin a. B.

    Martin a. B. Mitglied

    Registriert seit:
    16. Apr. 2005
    Beiträge:
    46
    Galerie Fotos:
    0
    Teichvol. (l):
    2000 l
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Rainer

    Ist die Holzwand unten fixiert. Auf den Fotos lassen sich Dicken der Bohlen schlecht abschätzen. Aber wenn die frei gespannt sind, hast du dann keine Bedenken, dass sie sich unten durchbiegen?

    (Bei 1 m Wassersäule hast du unten einen Druck, der der Masse von 1t pro m² entspricht.)

    gruß

    Martin

  6. rainthanner

    rainthanner Mitglied

    Registriert seit:
    7. Mai 2005
    Beiträge:
    1.915
    Galerie Fotos:
    17
    Teichtiefe (cm):
    2,5m
    Teichvol. (l):
    55m³
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Martin,

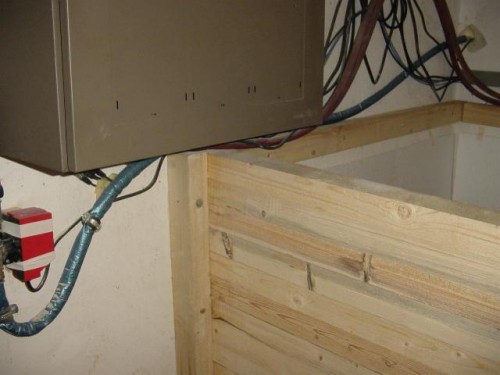

    der Boden in diesem Kellerraum (alte Waschküche) verläuft zur Mitte hin konisch in Rischtung Gully. Der erste Balken ist mit Abstansholz fixiert und im Boden verankert. Anschließend habe ich den Rest ausgeschäumt.

    Die einzelnen Balken haben 8 x 10cm und jeder ist mit dem nächsten verschraubt. Somit hat die Wand eine Dicke von 10cm und reicht von Kellerwand zu Kellerwand.
    An jeder Kellerwand habe ich einen horizontalen Balken angedübelt und daren wiederum jeden einzelnen Querbalken von innen nach aussen.
    Sollte halten hoffe ich. :roll:





    http://www.hobby-gartenteich.de/gallery/files/6/9/8/Kellerbecken08_thumb.jpg



    Da fällt mir ein, dass meine statischen Berechnungen schon bei meinem Teichumbau 2004 angezweifelt wurden. Das Haus steht noch immer. :D




    Gruß Rainer

  7. Steingarnele

    Steingarnele Mitglied

    Registriert seit:
    4. Nov. 2006
    Beiträge:
    229
    Galerie Fotos:
    0
    Teichtiefe (cm):
    2,20
    Teichvol. (l):
    ca 18m³ +
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Rainer,

    wie ich sehe hast du die Kanthölzer hochkant verschraubt. Daraus ergibt sich das sie mehr Druck von oben, als von der Seite aushalten.
    Ich bin zwar kein Statiker, aber laut meiner Erfahrung vom Bau und der Aquarium-Technik, sollten da noch ein paar mehr Aussteifungen verarbeitet werden.

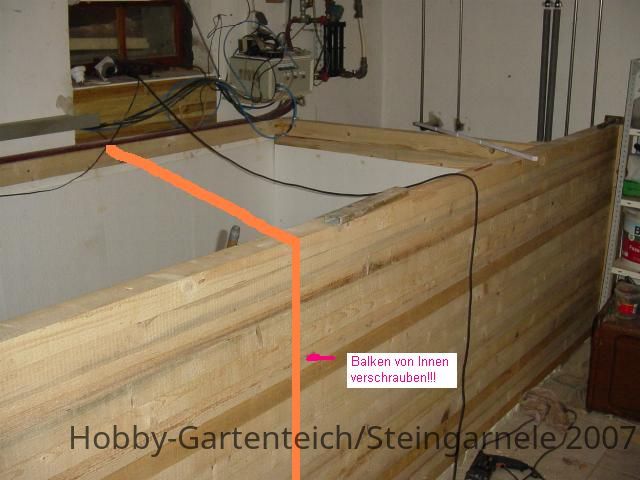

    Ich hab mich mal deinem Bild bemächtigt, um dir mal zu zeigen wie in etwa ich das meine. Zwei solcher Aussteifungen würde ich auf jedenfall anbringen, verteilt auf die Länge!


    Anhänge:

  8. rainthanner

    rainthanner Mitglied

    Registriert seit:
    7. Mai 2005
    Beiträge:
    1.915
    Galerie Fotos:
    17
    Teichtiefe (cm):
    2,5m
    Teichvol. (l):
    55m³
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Matze,

    die Hölzer liegen nicht hochkannt, sondern die breitere Seite eines Kanntholzes ist am Boden. Die Holzwand hat somit eine Stärke von 10cm.

    Gruß Rainer

  9. Steingarnele

    Steingarnele Mitglied

    Registriert seit:
    4. Nov. 2006
    Beiträge:
    229
    Galerie Fotos:
    0
    Teichtiefe (cm):
    2,20
    Teichvol. (l):
    ca 18m³ +
    AW: Umbaumaßnahmen 2007 geplant?

    Hallo Rainer,

    gut das kann man nicht ganz so gut auf dem Bild sehen. :)
    Aber deshalb würde ich trotzdem nicht auf die Hölzer, oben als Aussteifung verzichten. ;) Das Holz wird immer einer gewissen Feuchtigkeit ausgesetzt sein, und somit Arbeiten. :roll:

  10. Maurizio

    Maurizio Mitglied

    Registriert seit:
    19. Juni 2005
    Beiträge:
    184
    Galerie Fotos:
    0
    Teichtiefe (cm):
    tief
    Teichvol. (l):
    ne menge
    AW: Neubau Innenhälterung

    Oh man, wird/ist das ne Geile Innenhälterung :shock: :toll: !!!

    Ist in der Badewanne schon Wasser :D ?
