Planungshilfe Strömungsverhalten im Teich (mit Video!)

Dieses Thema im Forum "Bau eines Teiches" wurde erstellt von wp-3d, 7. Apr. 2012.

Die Seite wird geladen...
  1. wp-3d

    wp-3d Mitglied

    Registriert seit:
    16. Juni 2006
    Beiträge:
    1.311
    Galerie Fotos:
    210
    Teichtiefe (cm):
    180
    Teichvol. (l):
    46000
    Hallo,

    heute wieder ein bisschen gespielt und nicht nur Video gedreht.:lala1:lala1

    In letzter Zeit beobachte ich das Neuteichbauer mit Filter Information für ihre Fischteiche zugeschüttet werden.
    Aber über eine sinnvolle Teichform macht sich kaum einer Gedanken.:kopfkratz

    Jeder hat eigene Vorstellungen von seiner Teichform, nur wenige machen sich intensiv Gedanken über eine sinnvolle Strömungsform.

    Gerade bei einer optimalen Teichform im Bodenbereich lässt sich auf Dauer sehr viel Ärger, Energie und oft überdimensionierte und sehr teure Technik einsparen.

    Wer einen neuen Teich anlegen möchte, sollte einmal wieder in den Sandkasten gehen,:lala1
    ja im Ernst, seinen zukünftigen Teich als Modell im Sand sollte jeder hinbekommen.
    Dieses als 3D auf einem Bild könnte auch hier im Forum oft weiter helfen als eine gekritzelte Skizze.

    In einem Modell mit einem Volumen von ca 50 Ltr., ausgelegt mit dünner anschmiegsamer Plastikfolie dürfte das simulieren einer Strömung möglich sein.


    [yt]http://www.youtube.com
    /watch?v=svAc_4KMcOQ&list=UUQTzyuIhzclXeZlA6amTXmQ&index=1&feature=plcp[/yt]

    Wie auf den Video zu erkennen ist sind runde Formen ohne hohen Energieaufwand am günstigsten.

    Bei rechteckigen Becken mit abgerundete Ecken gibt es schon Wirbelströmungen die den Schmutz nicht mehr optimal in die Mitte zum Bodenablauf gleiten lässt, das Wasser beruhigt sich schnell und es währe eine höhere Energie, größere Pumpe notwendig.

    Das eckige Becken (Aquarium) geht schon gar nicht, so sehe ich einige Koibecken, hohe Pumpenleistung stetige Bewegung des Schmutzes und schlechter Austrag durch den Bodenablauf.

    Fazit: Strömung im Intervall, zwischenzeitliche Beruhigung und absinken des Schmutzes in einer optimalen Teichform kann sehr viel Energie sparen.


    .

  2. Andre 69

    Andre 69 Mitglied

    Registriert seit:
    14. Aug. 2011
    Beiträge:
    1.569
    Galerie Fotos:
    4
    Teichtiefe (cm):
    160
    Teichvol. (l):
    14500
    AW: dummes Video oder sinnvolle Anregung für Neuteichbauer

    Hallo Werner
    Dummes Video ? Nee . Du machst Dir halt eben Gedanken um Strömungen in Flüssigkeiten in Bezug auf Ihr " Gefäss" . Hab auch mir schon Gedanken hierzu gemacht und überlegt wie man das Wasser vom Filter hierfür sinnvoll nutzen kann ! Es ist schon eine Überlegung werd, da man da ja auch den Standort der Filterabsaugungsrohre( BA+Skimmer ) ableiten kann! Nicht nur die hauptsächliche Windrichtung bestimmt so etwas !Die Form vom Teich richtet sich bei den Meisten wahrscheinlich eher nach den äusseren Erscheinungsbild ! Deine Ergebnisse hierzu hab ich ja indirekt in dem Fred angesprochen !http://www.hobby-gartenteich.de/forum/showpost.php?p=375680&postcount=47
    LG Andre

  3. mitch

    mitch Mod-Team Mod-Team

    Registriert seit:
    3. Feb. 2008
    Beiträge:
    4.872
    Galerie Fotos:
    61
    Teichfläche (m²):
    28
    Teichtiefe (cm):
    145
    Teichvol. (l):
    28000
    AW: dummes Video oder sinnvolle Anregung für Neuteichbauer

    Hallo Werner,

    wie immer eine :oki :oki :oki gute Anregung von dir.


    ja diese Kleinigkeiten machen manchmal sehr viel aus

  4. Joerg

    Joerg Mitglied

    Registriert seit:
    28. Mai 2010
    Beiträge:
    4.616
    Galerie Fotos:
    10
    Teichtiefe (cm):
    170
    Teichvol. (l):
    16209
    AW: dummes Video oder sinnvolle Anregung für Neuteichbauer

    Hallo Werner,
    danke für die anschaulichen Videos.

    Ich habe auch schon einige Strömungssimulationen gemacht. Das kann Planungsfehler vermeiden helfen.

    Die Realität der meisten gut geplanten Teiche liegt wohl in deiner eckigen Schüssel.
    Einen ganz runden Teich haben die wenigsten.
    Wer seine gemauerten Wände in den Ecken nicht abrundet, sollte sich mal die Videos ansehen.

    Das mit dem Intervall Betrieb ist keine schlechte Idee. Meist wird das durch eine höhrer Umwälzung ausgeglichen.
    Auch die gute alte Vortex Abscheidung nutzt ja dieses Prinzip zum rausholen der Partikel.

  5. wp-3d

    wp-3d Mitglied

    Registriert seit:
    16. Juni 2006
    Beiträge:
    1.311
    Galerie Fotos:
    210
    Teichtiefe (cm):
    180
    Teichvol. (l):
    46000
    AW: dummes Video oder sinnvolle Anregung für Neuteichbauer

    Hallo Andre, Mitch und Joerg,

    erst einmal frohe Ostern an alle.:eiohr

    @ Andre
    Bei der Bezeichnung " dummes Video " dachte ich an Youtubebesucher die das rühren in Schüsseln wahrscheinlich für Schwachsinn halten werden.:lala1

    @ Mitch
    ja, die Kleinigkeiten die ein später in Weißglut bringen könnten.:lala1

    @Joerg,
    mein Teich ist ein Vortex mit ca. 3,5m Durchmesser am Boden bei 1.8 m Tiefe.
    So kann ich auch bei dieser Größe sagen nur leichte Drehbewegung durch Frischwasser von oben bringen optimale Ergebnisse.

    Vortex mit 200Ltr. Tonne und dauerhaft starke Strömung bringt nichts.:wehe


    .

  6. Christine

    Christine Mod-Team Mod-Team

    Registriert seit:
    14. Mai 2007
    Beiträge:
    11.510
    Galerie Fotos:
    189
    Teichtiefe (cm):
    110
    Teichvol. (l):
    3500
    AW: Planungshilfe Strömungsverhalten im Teich (mit Video!)

    In Absprache mit Werner habe ich den Titel des Threads mal ein wenig abgeändert.

  7. Geisy

    Geisy Mitglied

    Registriert seit:
    19. Dez. 2010
    Beiträge:
    1.132
    Galerie Fotos:
    9
    Teichfläche (m²):
    300
    Teichtiefe (cm):
    200
    Teichvol. (l):
    300000
    AW: Planungshilfe Strömungsverhalten im Teich (mit Video!)

    Hallo

    Ich hab das dieses Wochenende mal im Teich versucht.

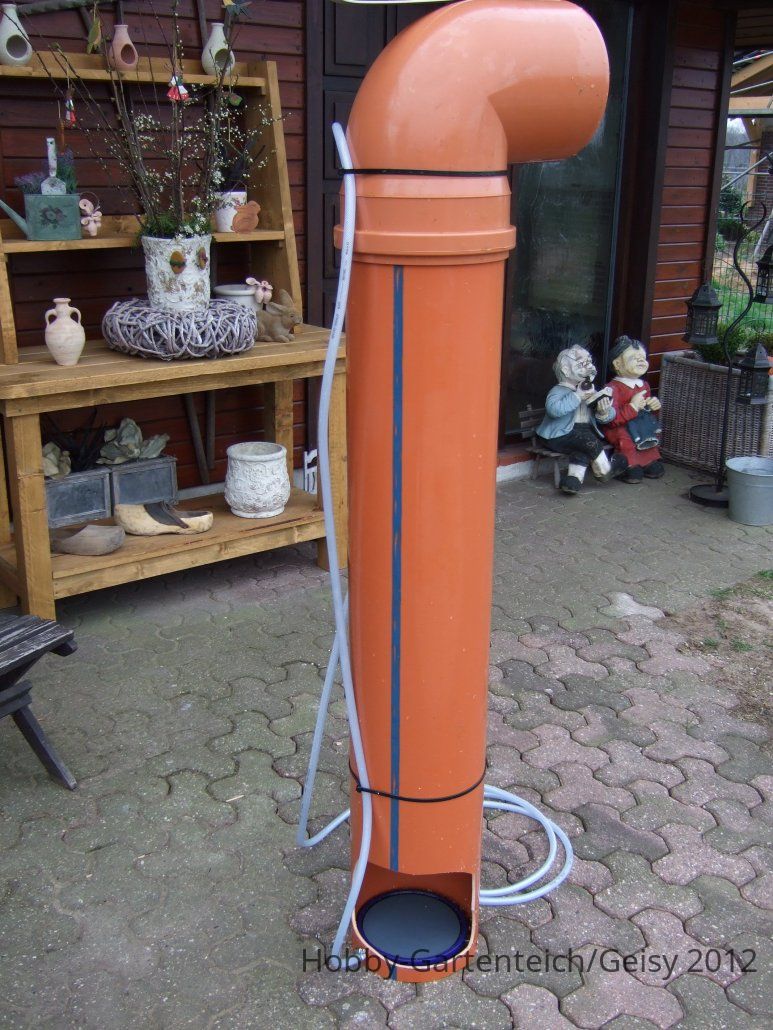

    Hier meine Strömungspumpe, es ist ein 1,75m hoher 250er Luftheber.
    Planungshilfe Strömungsverhalten im Teich (mit Video!)_376416_Teich 077.jpg_jpg

    Ein Video ist hier
    http://youtu.be/2BwIZfun0Ms

    Da mein Wasser aktuell nach den starken Wetterumschwüngen trübe ist kann ich nicht sehen ob sich der Dreck unten zusammen gedreht hat.
    An den schrägen Kanten ging es gut aber bei der obersten 10cm tiefen Stufe hat sich nichts getan.

    Ich hatte nach dem Video meine Hiblow 120 dran und dann kam bestimmt 50% mehr raus.
    Der ganze Teich kam auf jeden Fall gut in Drehung.



    Gruß
    Norbert

  8. Joerg

    Joerg Mitglied

    Registriert seit:
    28. Mai 2010
    Beiträge:
    4.616
    Galerie Fotos:
    10
    Teichtiefe (cm):
    170
    Teichvol. (l):
    16209
    AW: dummes Video oder sinnvolle Anregung für Neuteichbauer

    Werner,
    das hatte ich bei mir ähnlich, bis ich dann ein paar Ecken wild angebaut habe.
    Das Ergebnis sind nun natürlich strömungstechnisch ungünstige Bereiche, die sich nur mit einer extra Pumpe sauber halten lassen. :(

    Den Irrglauben mit der 200L Tonne haben viele. :aua

  9. Zacky

    Zacky Mod-Team Mod-Team

    Registriert seit:
    12. Nov. 2010
    Beiträge:
    5.409
    Galerie Fotos:
    7
    Teichfläche (m²):
    50
    Teichtiefe (cm):
    175
    Teichvol. (l):
    40000
    AW: Planungshilfe Strömungsverhalten im Teich (mit Video!)

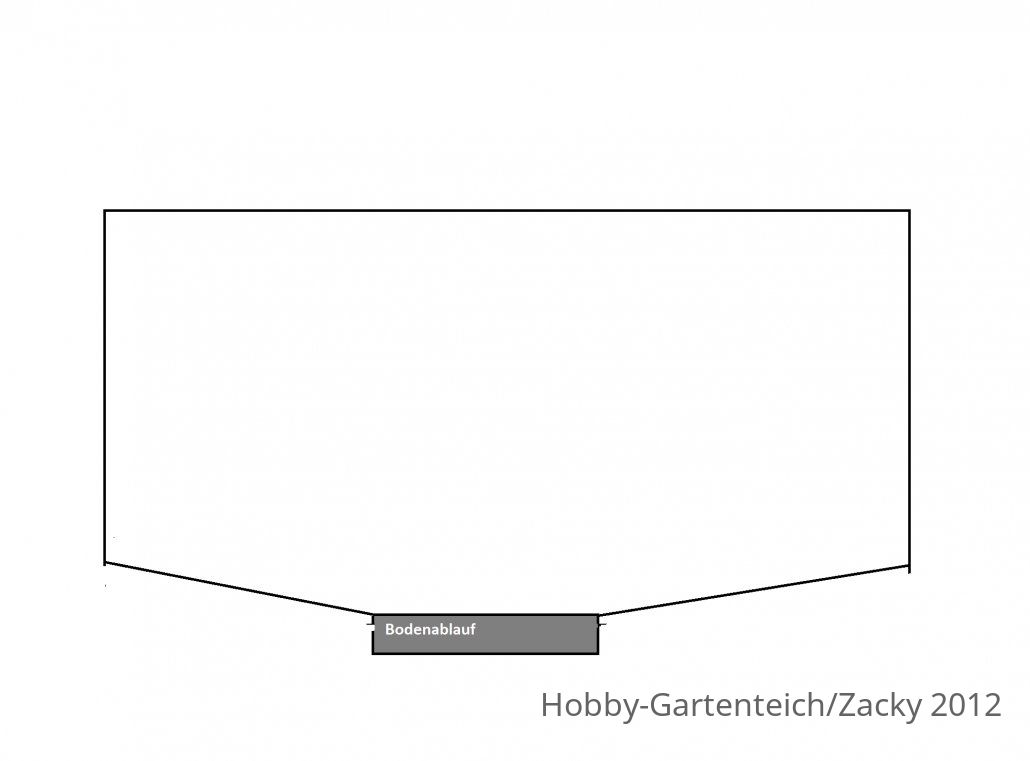

    Das Thema Beckenaufbau sollte ja für gewöhnlich bekannt sein, wenn man sich zuvor auch mit der Materie Teichbau (egal welcher Art) beschäftigt. aber nicht nur die runden "Ecken" und eine Kreisströmung sind die Grundlagen, sondern sollte meiner Meinung nach auch der Boden in einer Art Trichter geformt sein. Also der Boden sollte nach innen zum Bodenablauf hin leicht abfallen. Ich halte 3-4 cm / m Neigung für günstig, da so auch der Schmutz zusätzlich zum Auslauf rutscht. Das gesamte Paket macht die Reinigung dann etwas effektiver.


    Anhänge:

  10. Joerg

    Joerg Mitglied

    Registriert seit:
    28. Mai 2010
    Beiträge:
    4.616
    Galerie Fotos:
    10
    Teichtiefe (cm):
    170
    Teichvol. (l):
    16209
    AW: Planungshilfe Strömungsverhalten im Teich (mit Video!)

    Zacky,
    das minimale Gefälle spielt kaum eine Rolle. Es ist zu gering, damit darauf was rutschen kann.
    Falls man mal komplett abassen will, ist das aber schon hilfreich.
