    Hallo,

    wie versprochen starte ich nun hier mit meiner Doku :)

    Zielsetzung: Ein Schwimmteich ( ca 80 m² ) nach NG mit Filtergraben ( ca 26m² Tiefe 1,35 - 1,70m )

    Der Teich wird in den Garten integiert und sollte natürlich wirken. Auf Filtertechnik wird im jetzigen Plan verzichtet. Es wird aber Optionen geben damit das später Nachgerüstet werden könnte. ( Sammler und Pumpenschacht könnten Filter aufnehmen.

    Stand heute:

    Rückbau ist sogut wie abgeschlosen. Der Plan ( siehe Anhang ) ist in den Endzügen.

    Der Teich wird mit Sicherheitsstufen in einer Tiefe von 135cm ausgelegt, in der Mitte gehe ich auf 170cm ( damit ich mal im Wasser stehen kann :) )

    die Verrohrung plane ich in DN110 ( je ein Rohr pro Sedimentfalle - 3 sind geplant) zusätzlich sollten noch 3 Skimmer am Ufer für die Abraugung der Oberfläche sorgen. Diese sollen auch mit DN110 angeschlossen werden.

    eine Abänderung zum NG Konzept wird der Sammler ( alle Sedimantfallen + Skimmer und auch der Ablauf zum FG enden hier ) sein. Dieser wird von der Größe so ausgelegt das er einen Vorfilter später aufnehmen könnte. Als Platz habe ich mit den über die Folie ausgesucht um nicht so viele Foliendurchbrüche zu haben ( Nachteil Strom kann hier nicht rein, da im Wasser )

    Filterfolge: Teich --> Sammler --> FG --> Pumpe --> Teich

    Offene Fragen: Sammler Platz ideal oder doch für die Sedimantfallen Foliendurchbrüche am Grund machen und Sammler außerhalb der Teichs?

    Pumpenschacht in den FG oder außerhalb. Im Moment tendiese ich zu den 12 V Pumpen obwohl mir der Luftheber schon zusagt - das Bummen ist aber nervig :) 12V gefällt mir gut - das könnte ich mit einer PV betreiben so ist der Spromverbrauch fasst egal ;-)

  2. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte

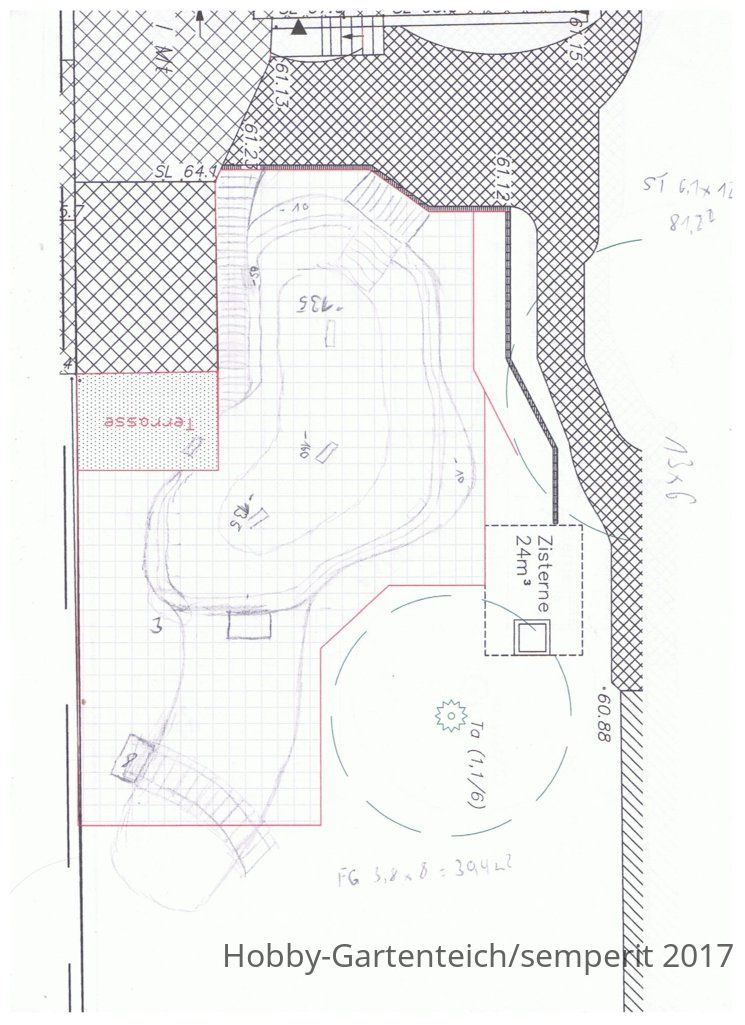

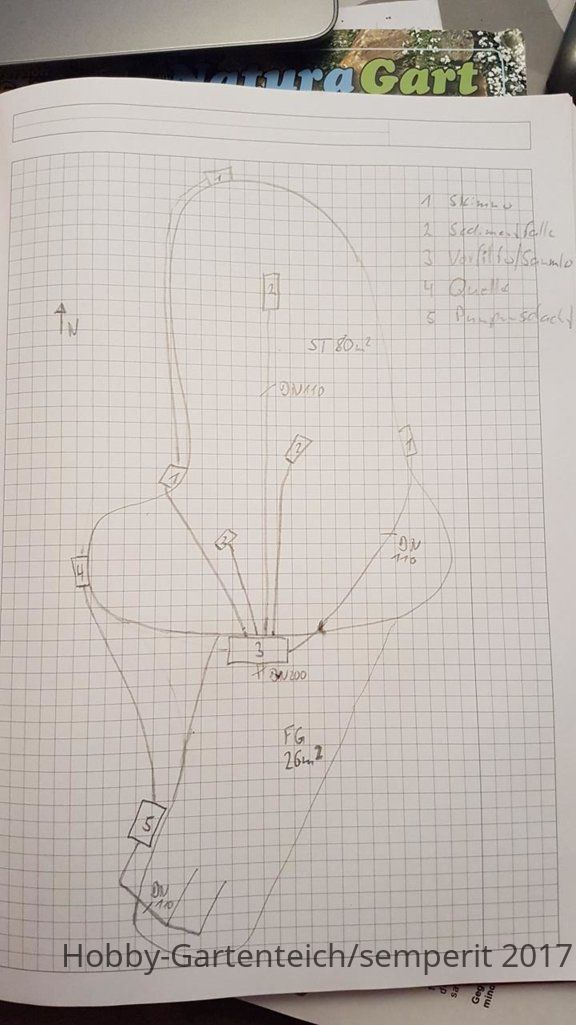

    Die Pläne:
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_557440_Teichplan_1.01.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_557440_20170528_215331 (Copy).jpg_jpg

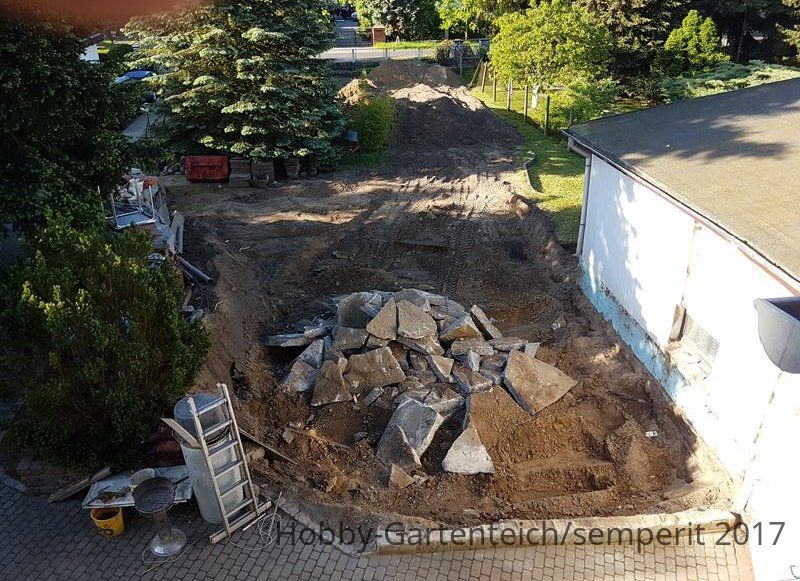

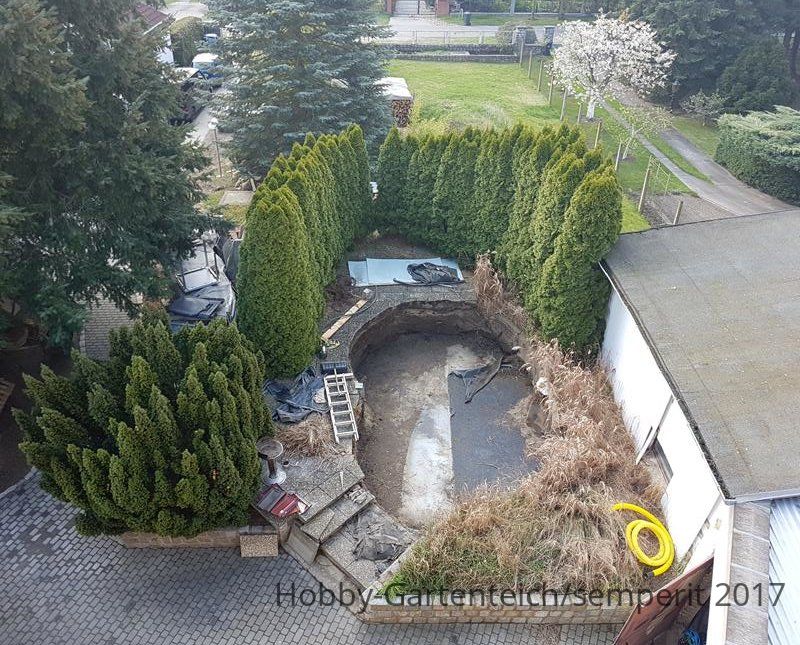

    die Bilder noch vom Rückbau
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_557440_20170418_104207 (Copy).jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_557440_20170524_091902 (Copy).jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_557440_20170525_073355 (Copy).jpg_jpg

    axel120470 und troll20 gefällt das.
  3. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte

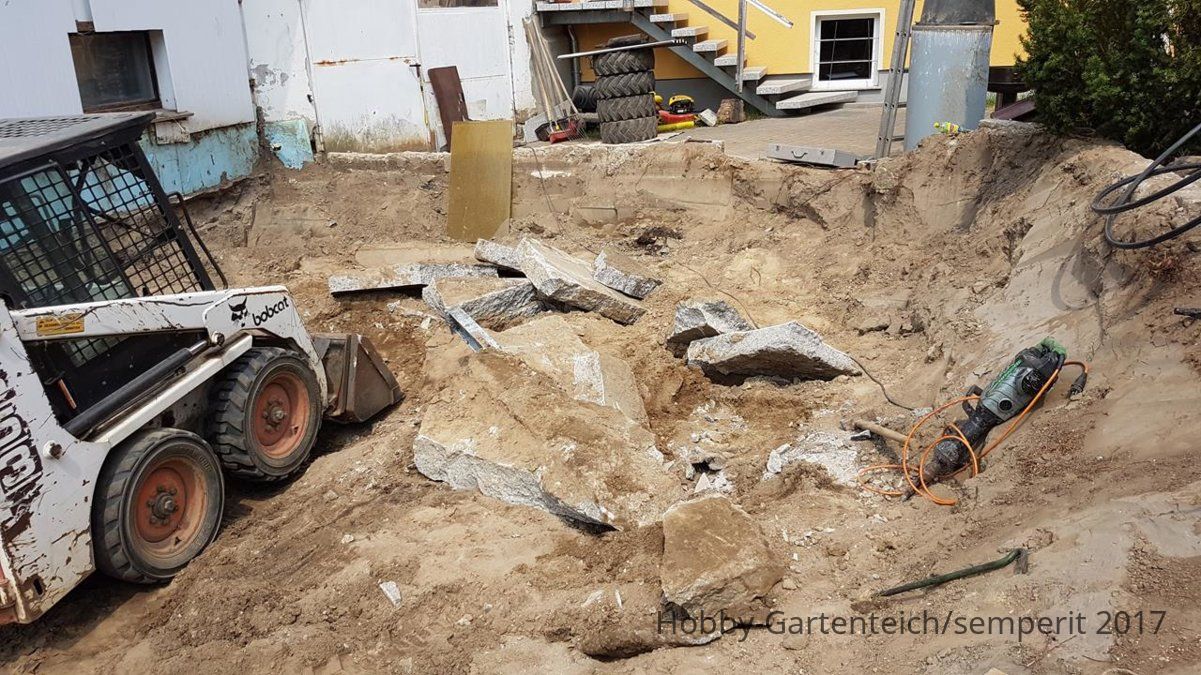

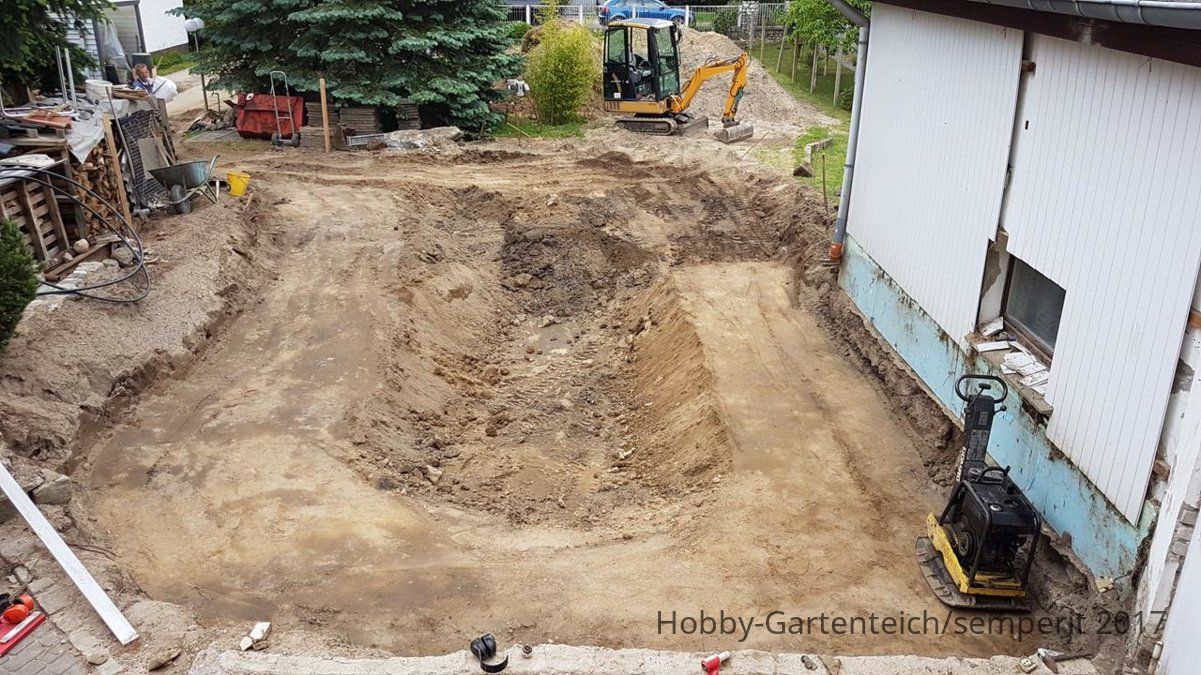

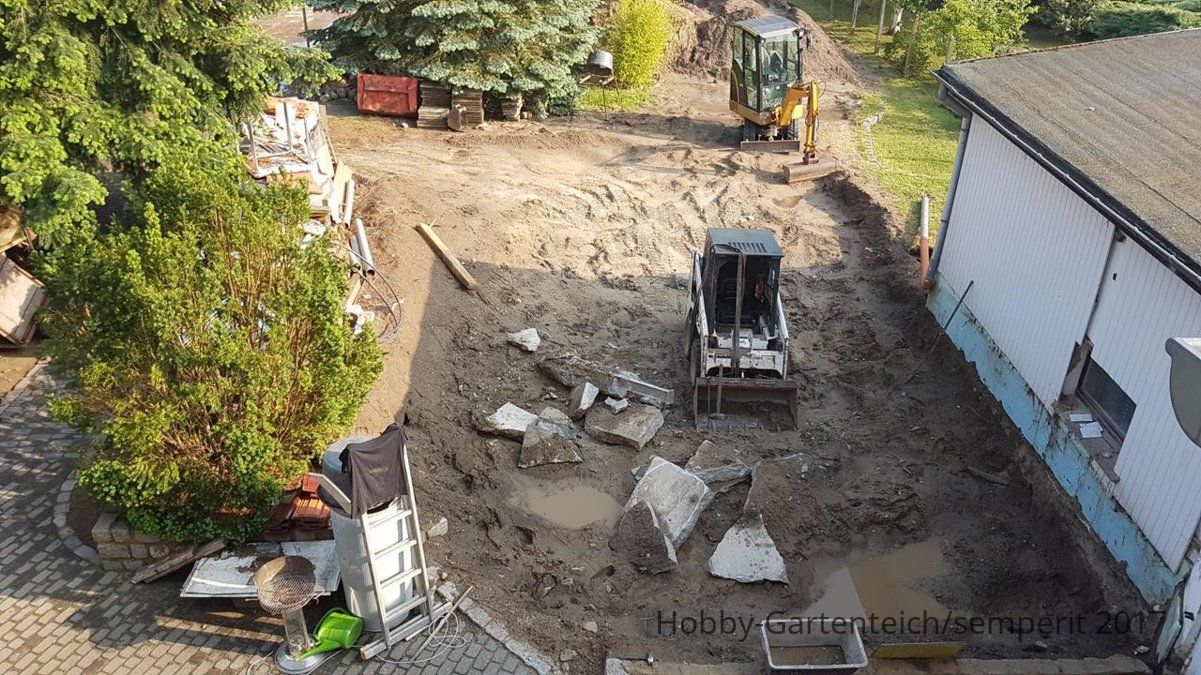

    Hier noch weitere Bilder vom Rückbau.
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_558195_20170530_121255 (Copy).jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_558195_20170530_181001 (Copy).jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_558195_20170603_120143 (Copy).jpg_jpg

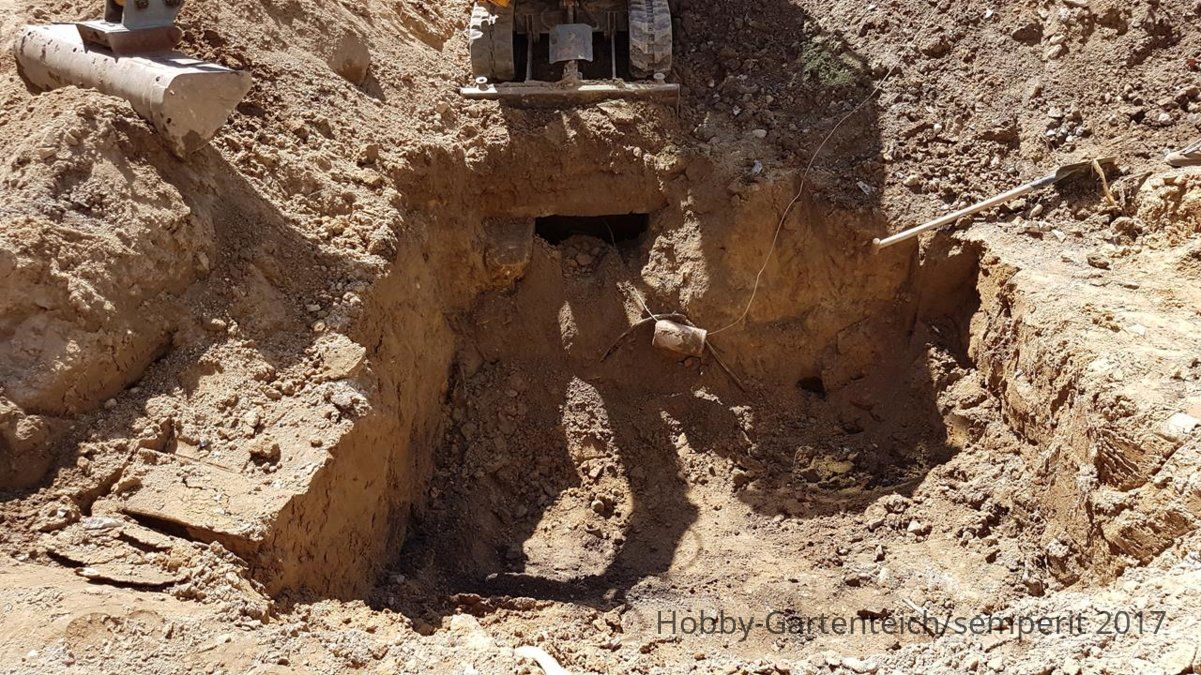

    Das eckige ist ein alter Bunker der auch zurückgebaut werden musste :)

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_558195_20170602_112654 (Copy).jpg_jpg

    axel120470, mitch, ThorstenC und 2 anderen gefällt das.
  4. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte
    heute wieder regen :deprimiert

  5. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte

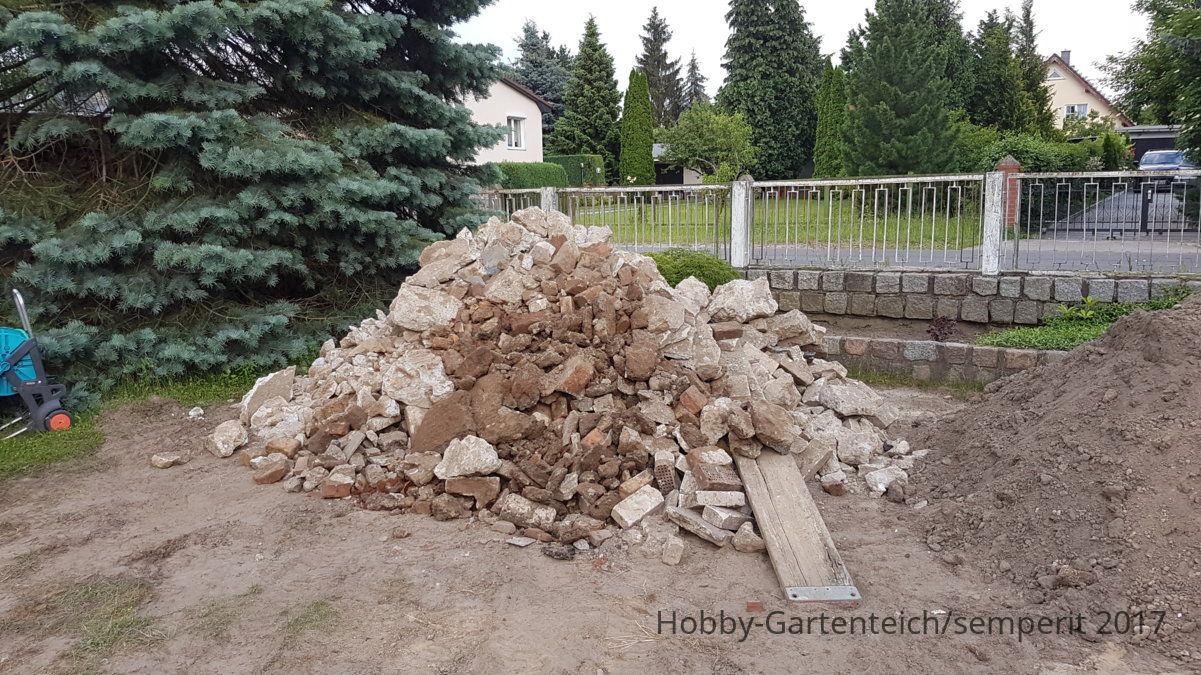

    Rückbau ist abgeschlossen, Was die früher alles für Müll vergraben haben.

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559365_20170615_200816.jpg_jpg

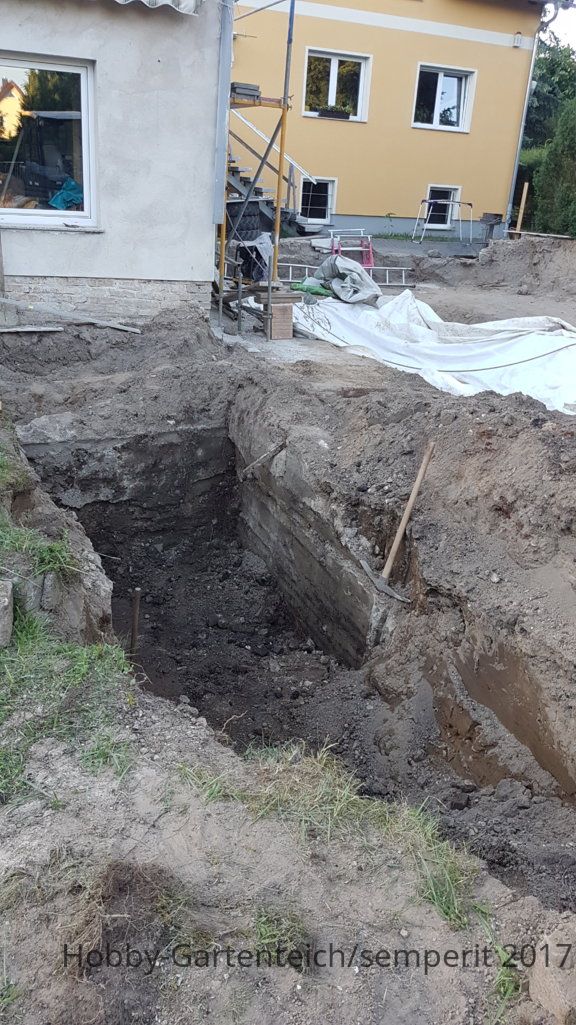

    Ein unterkellerter Schuppen als Bauschuttlager

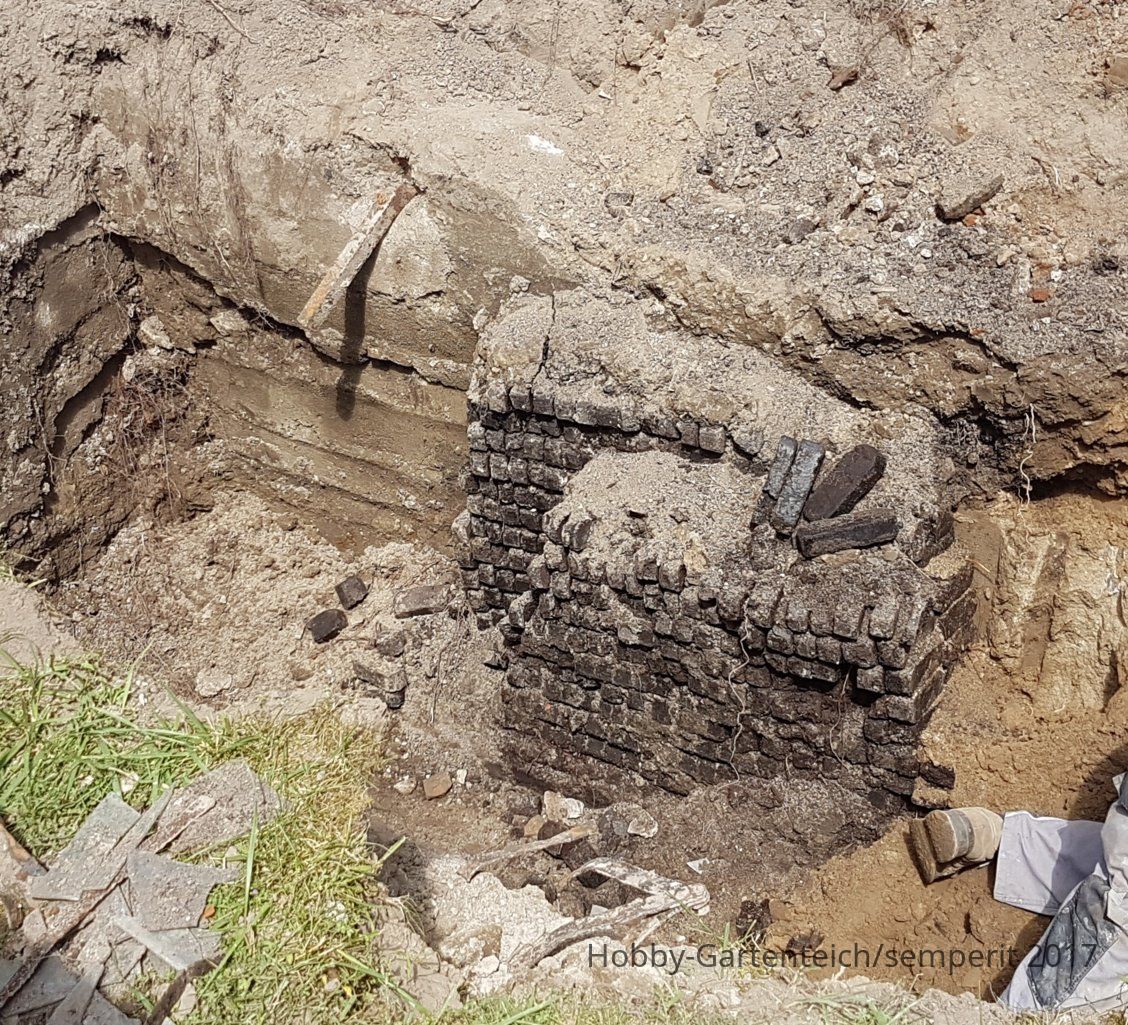

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559365_20170614_203304.jpg_jpg und als Kohlelager Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559365_kohle_01.jpg_jpg

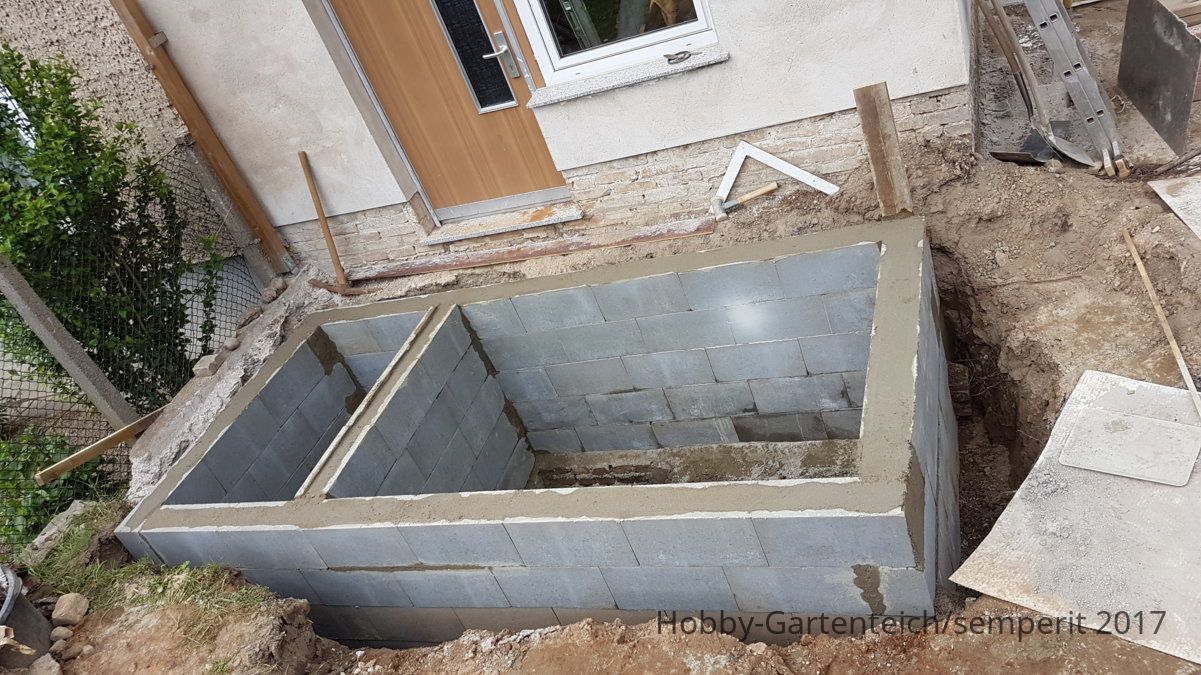

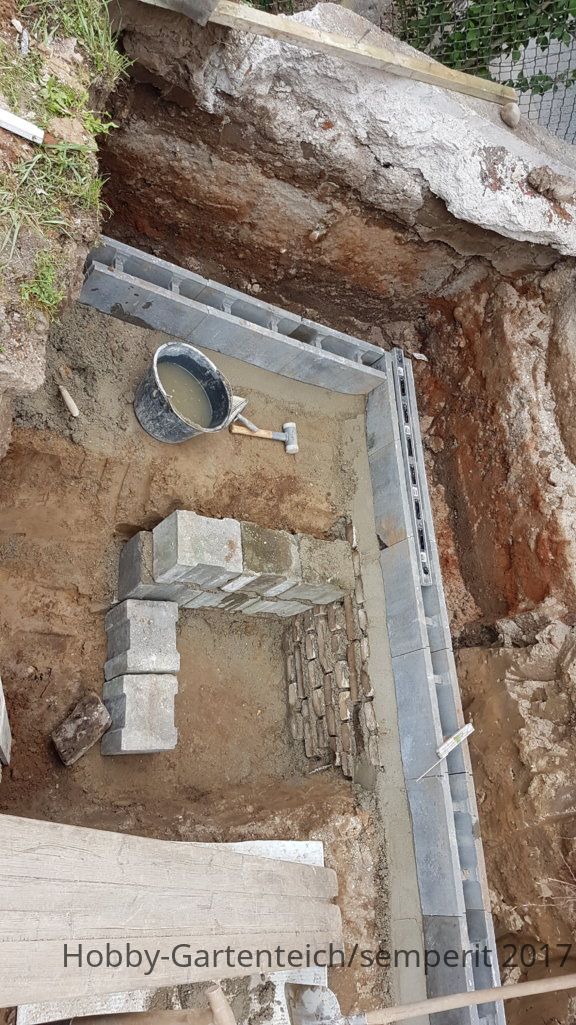

    Nun konnte der Filterkeller endlich gebaut werden.

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559365_20170616_120139.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559365_20170617_144918.jpg_jpg

    Teich4You, troll20 und Zacky gefällt das.
  6. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte
    ja die Rohrdurchführungen ( wenn nicht von unten ) werden dann mit Kernbohrungen erstellt.

  7. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte

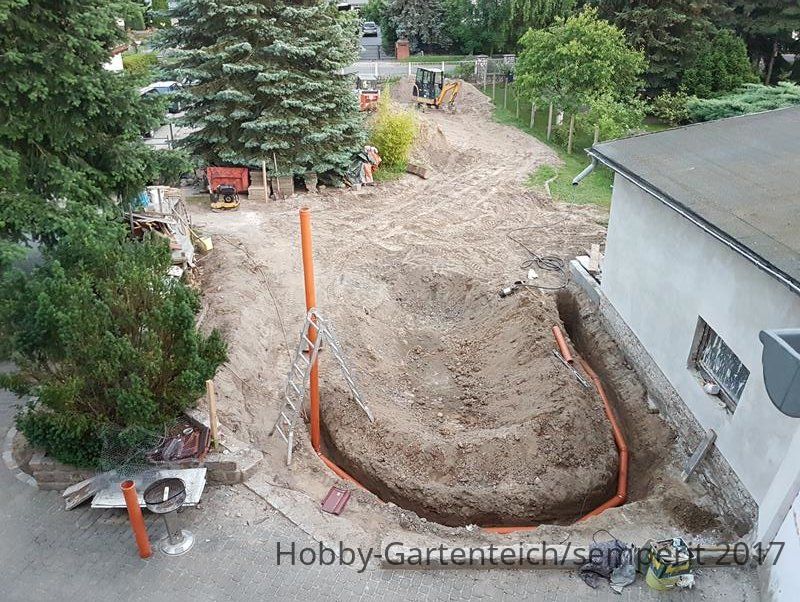

    noch etwas Vorbereitung die Leitung ( DN 125 KG) zum Skimmer konnte ich mit dem Bagger ziehen da gerade noch soviel Platz da war. Im Lehmboden kein Spaß mit der Schippe :)

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170619_211727_k.jpg_jpg abgedrückt mit 0,4 Bar ( 4 Meter Wassersäule ) alles dicht :zufrieden2

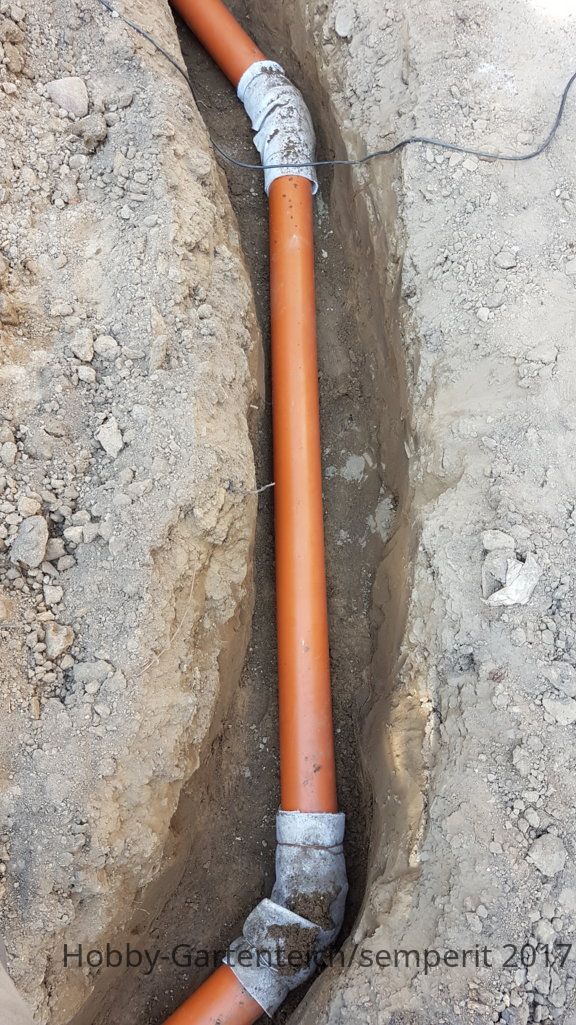

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170620_094028.jpg_jpg weiß nicht ob das übertrieben ist - die Rohr- Verbindungen wo Pflanzen in der Nähe sind habe ich zum Wurzel-Schutz noch mit V900 umwickelt.

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170620_204307_k.jpg_jpg eingesandet und versteckt nun kann der Bagger kommen.

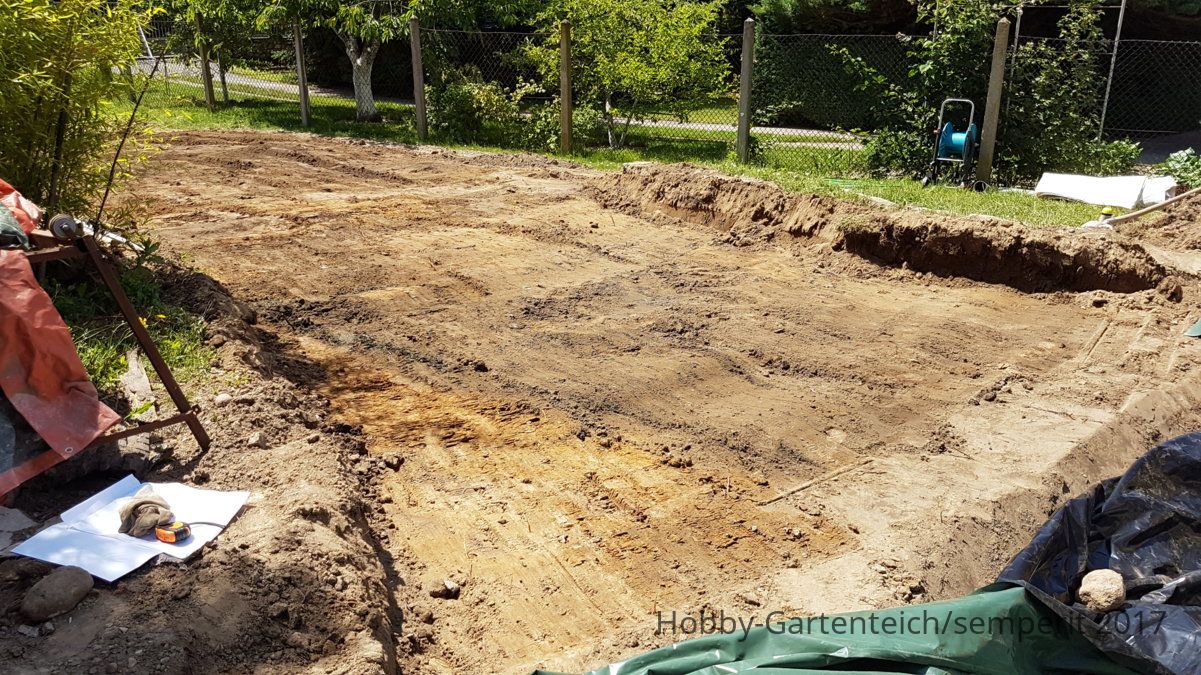

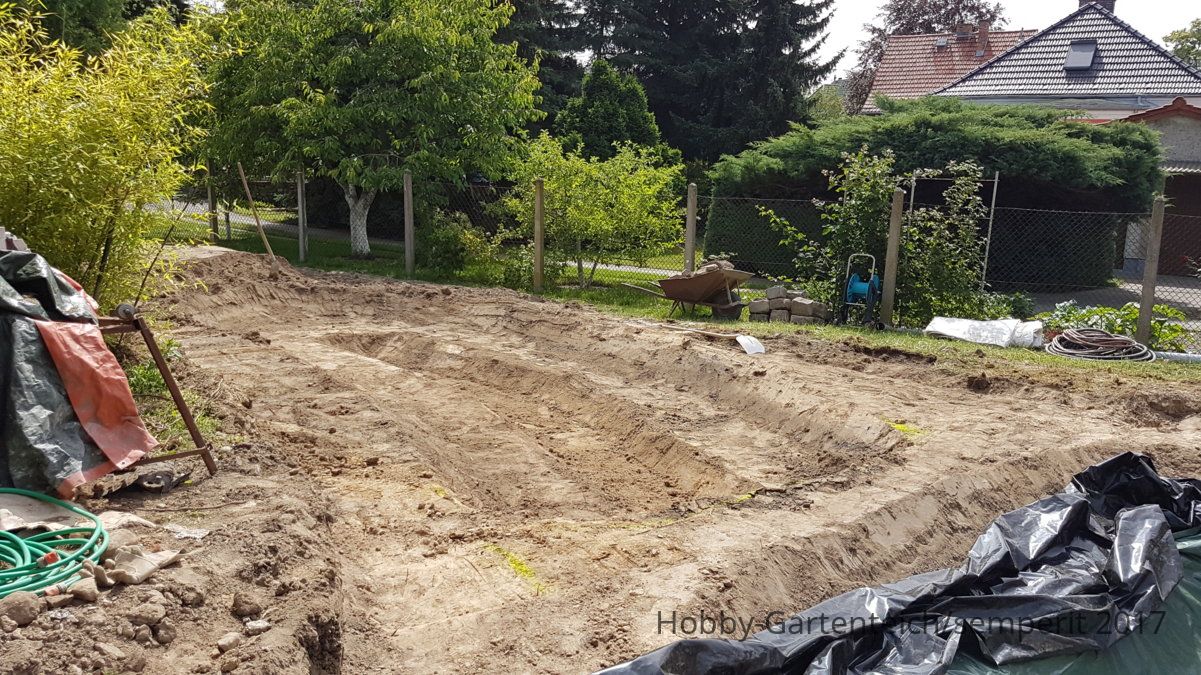

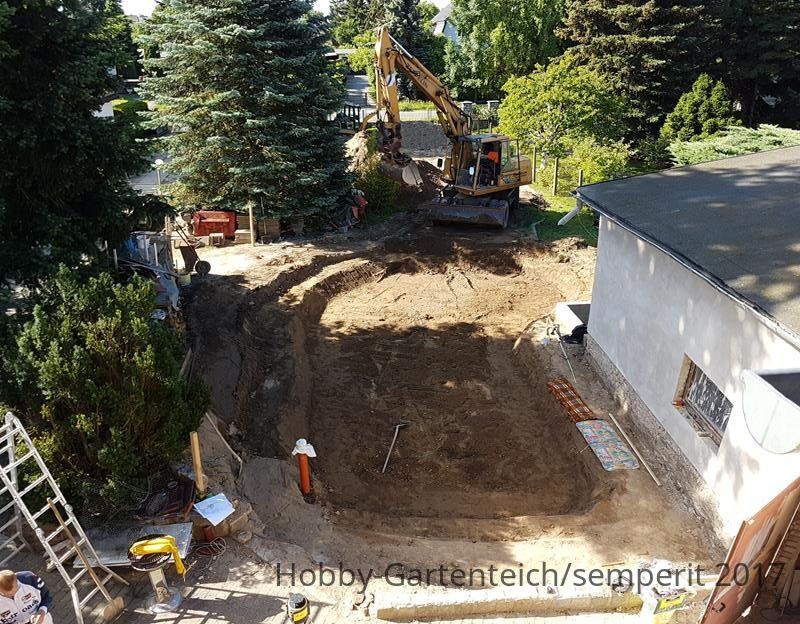

    so nun ist ein ( besser gesagt 2 ) Löcher im Garten.
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170621_085706_k.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170621_145659.jpg_jpg

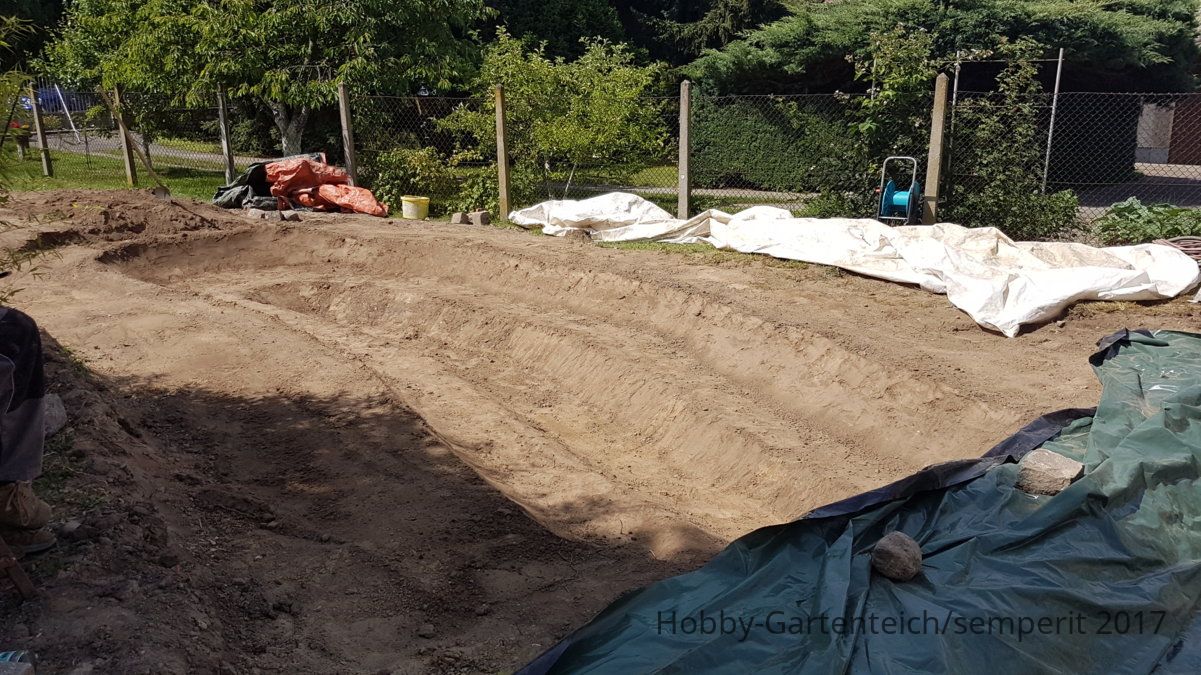

    der FG war leider zu breit ( mein Fehler ) wurde dann nochmal überarbeitet

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170622_110939.jpg_jpg

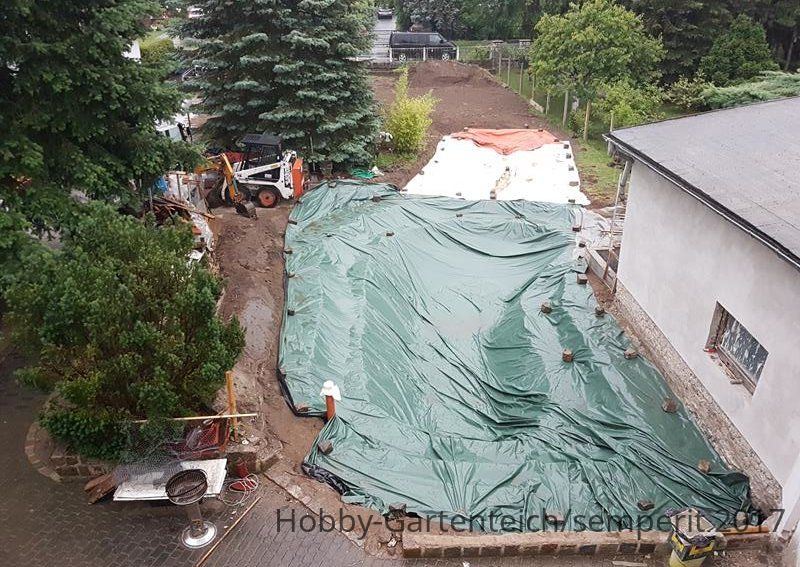

    der erste Regen mit Sicherungsfolie ist das zu ertragen.:lala5

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170622_150510_k.jpg_jpg

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170621_124417.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170621_145659.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_559806_20170622_110939.jpg_jpg

    Teich4You, troll20, mitch und 3 anderen gefällt das.
  8. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte
    mal wieder ne Update

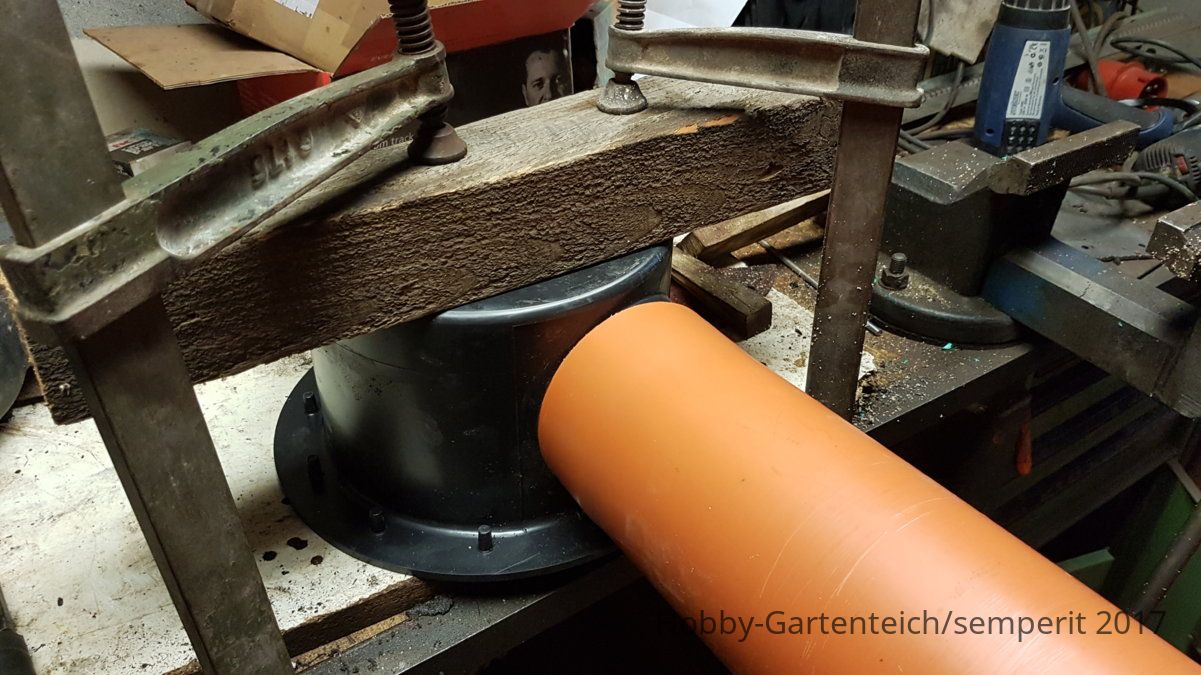

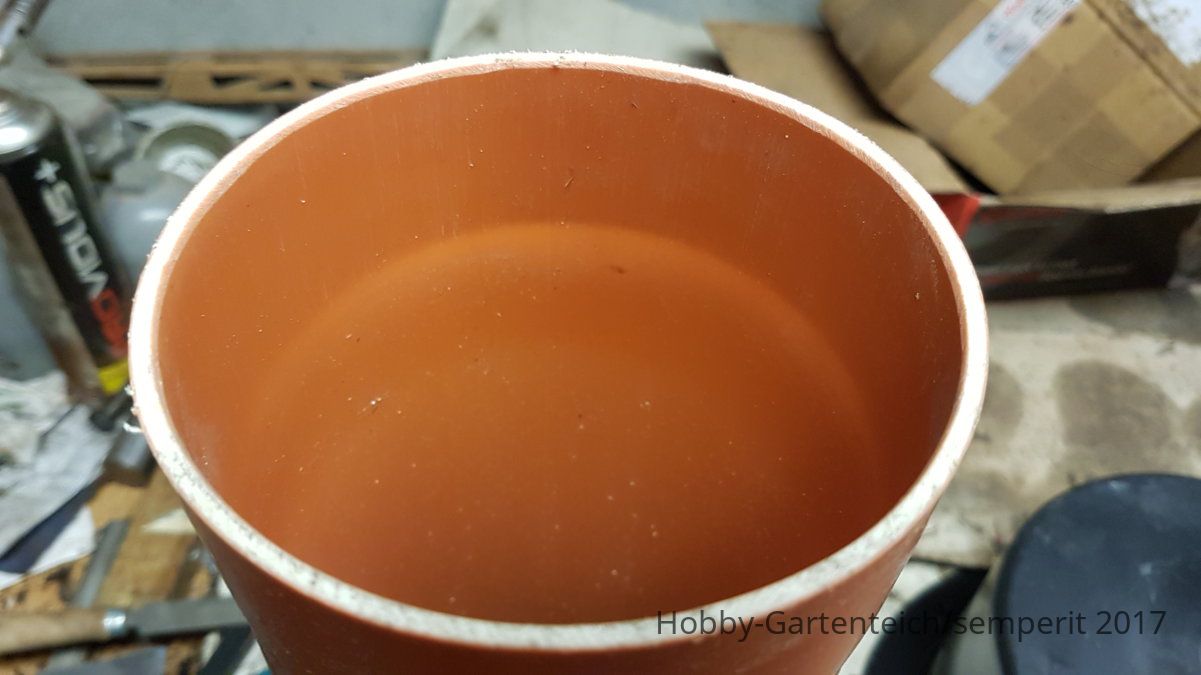

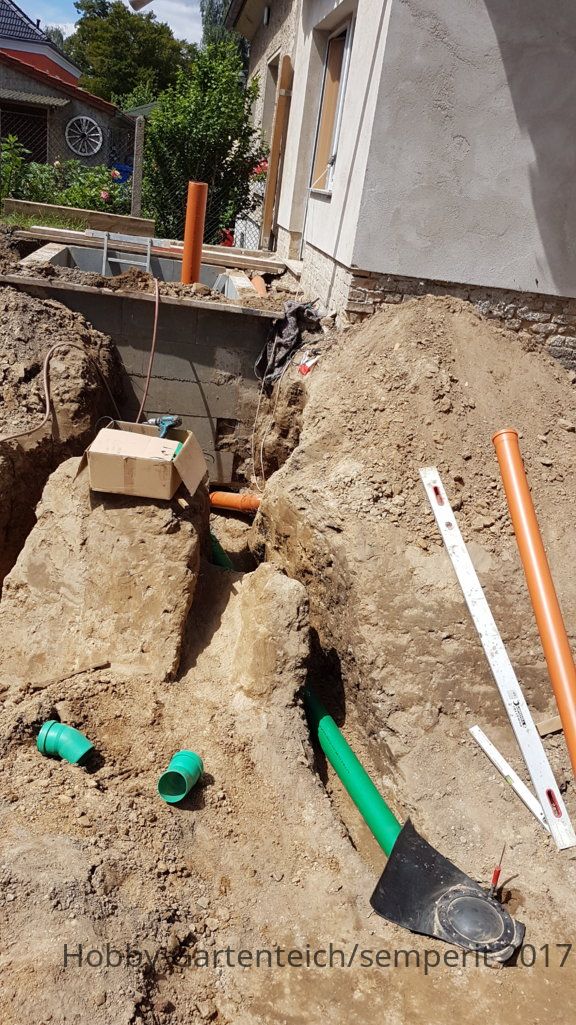

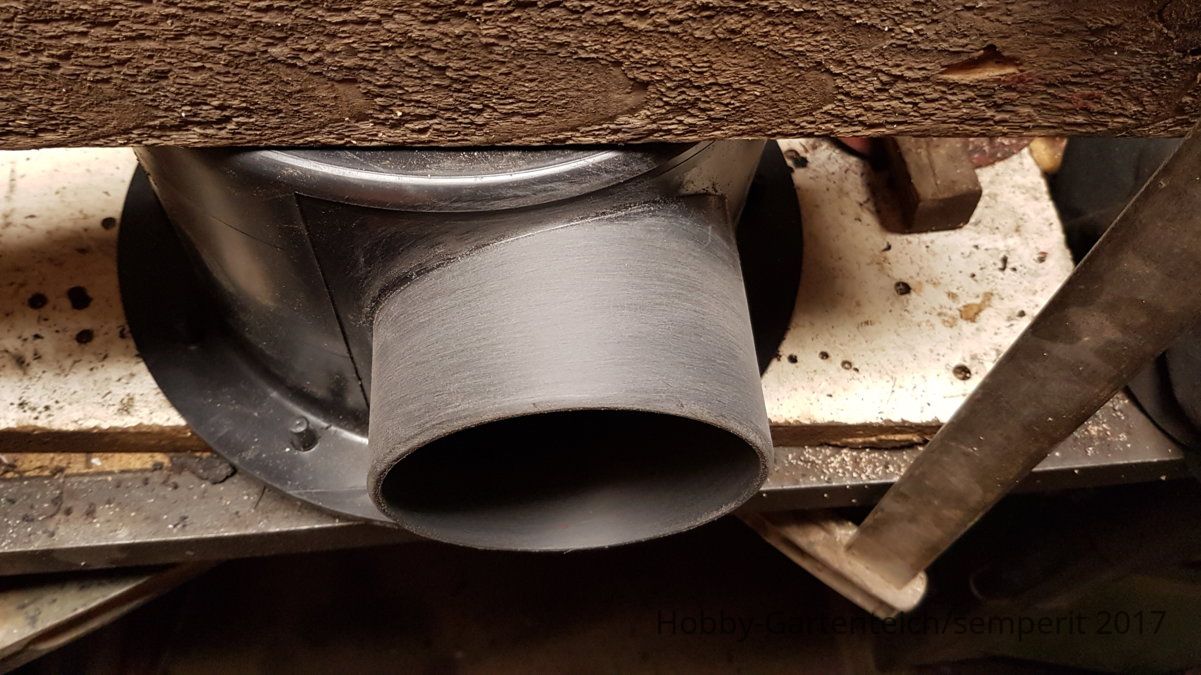

    Bodenabläufe auf DN125 umgebaut, eingebaut und abgedrückt.
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170703_210937.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170703_212125.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170703_212129.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170704_121014.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170704_121134.jpg_jpg

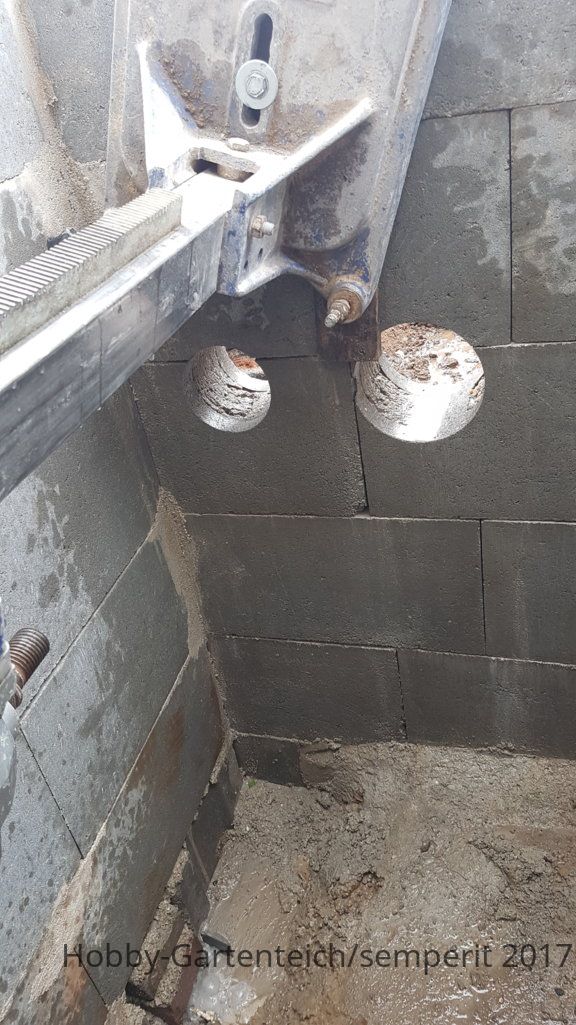

    Löcher in FK gebohrt

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170705_114717.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170705_121019.jpg_jpg

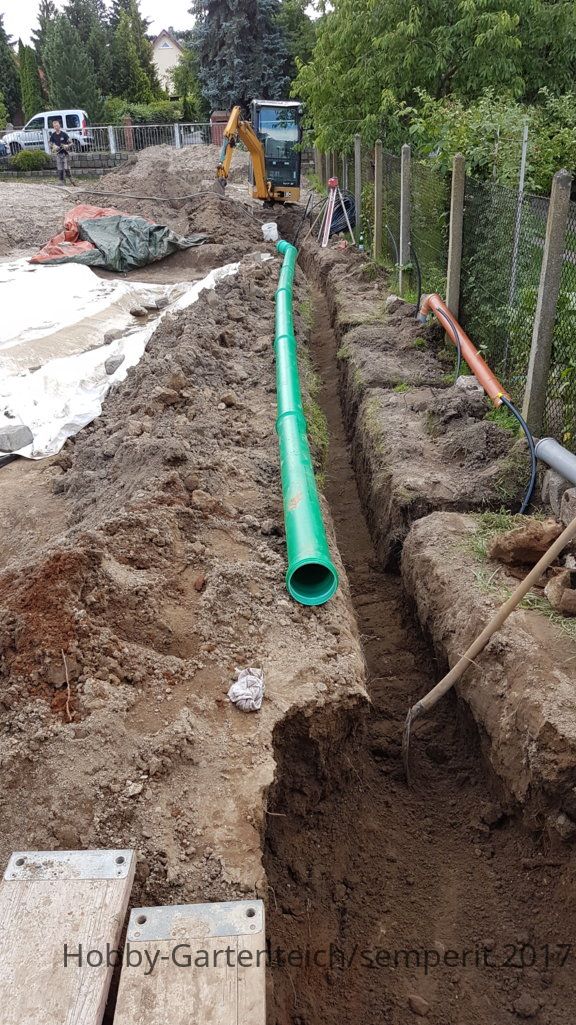

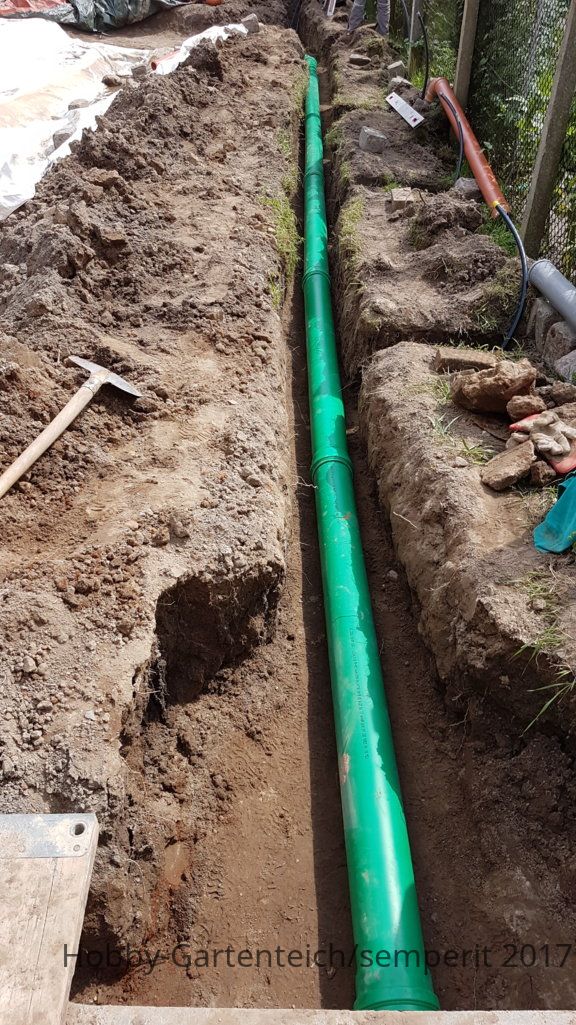

    Leitung ( DN160 ) FK --> FG verlegt.

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170705_131947.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_560913_20170705_150441.jpg_jpg

    Michael H, ThorstenC, Teich4You und 3 anderen gefällt das.
  9. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte

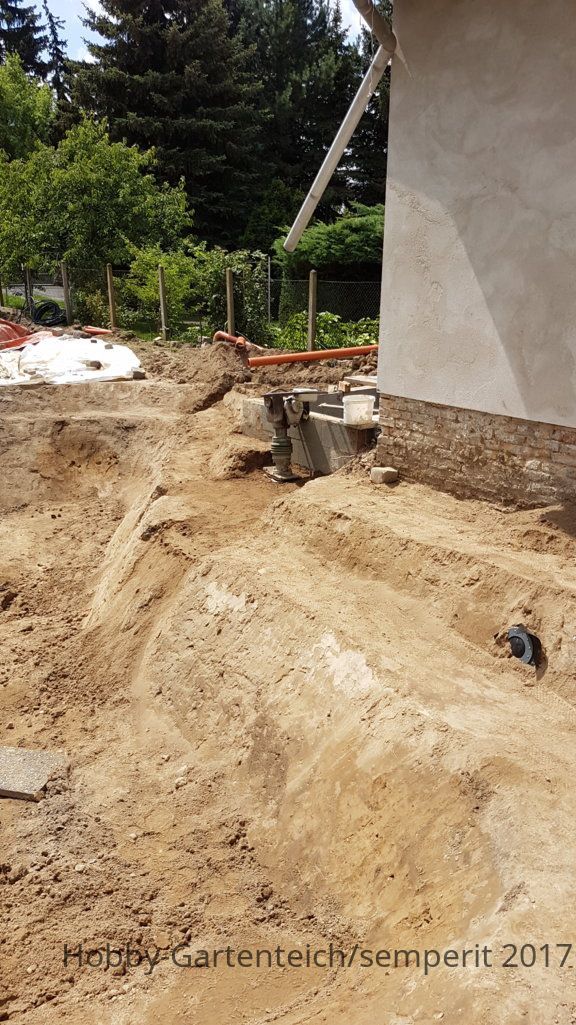

    Heute ging es nun weiter beim Verrohren.

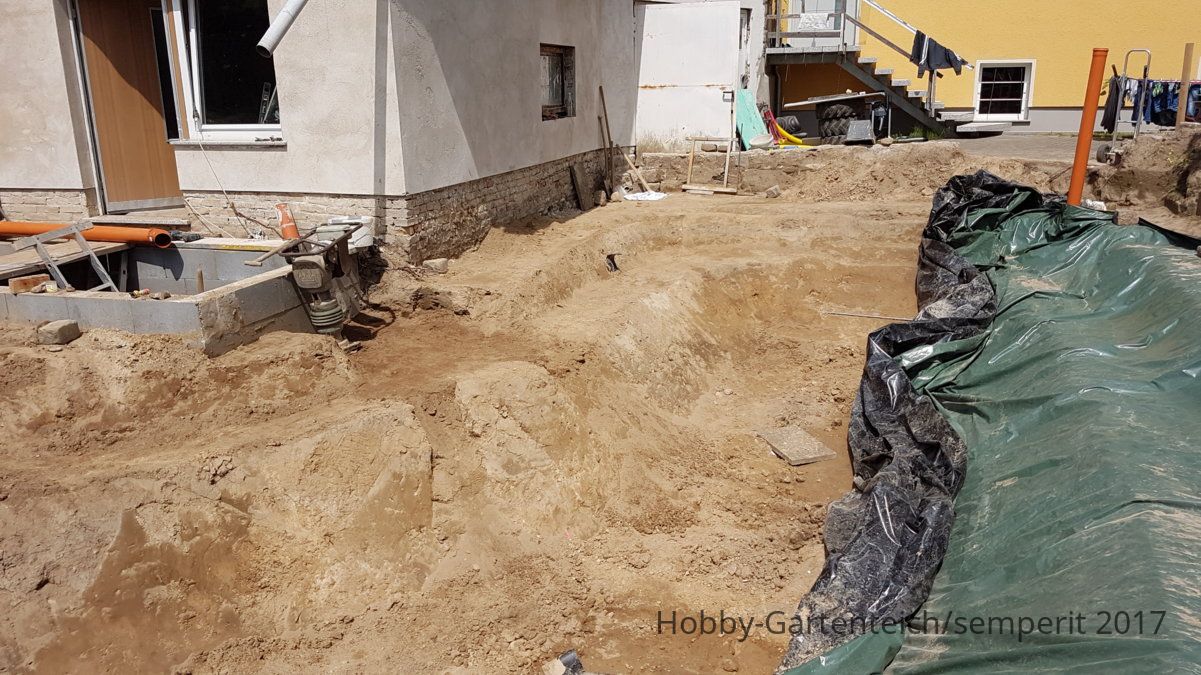

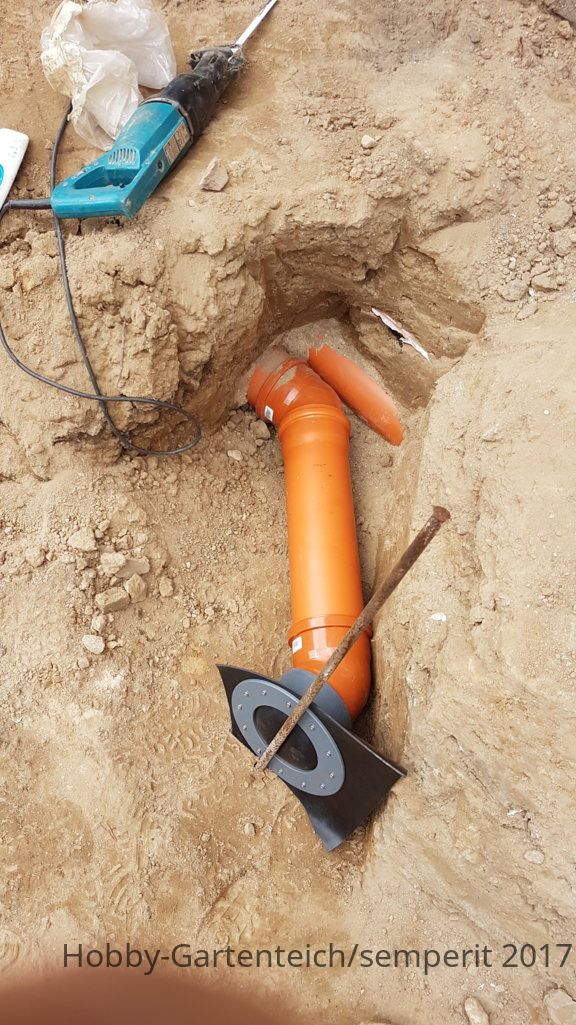

    die erste Rücklaufleitung wurde mit einem DN125 Flansch ausgestattet, verschlossen und abgedrückt. Nach erfolgreicher Prüfung konnte ich die Gräben verschließen.

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_561021_20170706_100329.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_561021_20170706_123217.jpg_jpg Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_561021_20170706_123322.jpg_jpg

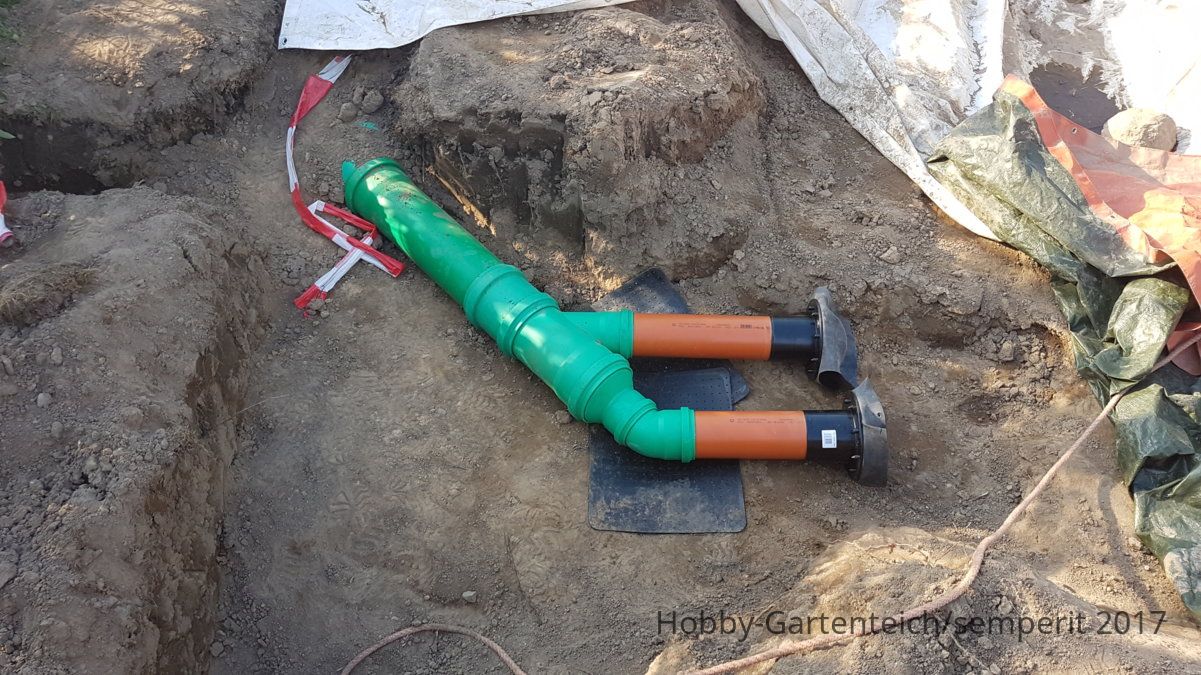

    da für den FG Einlauf DN160 ankommt ( wegen der Leitungslänge von 12m ) habe ich um den breiten Filtergraben besser zu befüllen das DN160 auf 2 DN 110 aufgeteilt. So ist auch eine Kosteneinsparung möglich ( Flansch DN160 ist sehr teuer )

    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_561021_20170706_184049.jpg_jpg

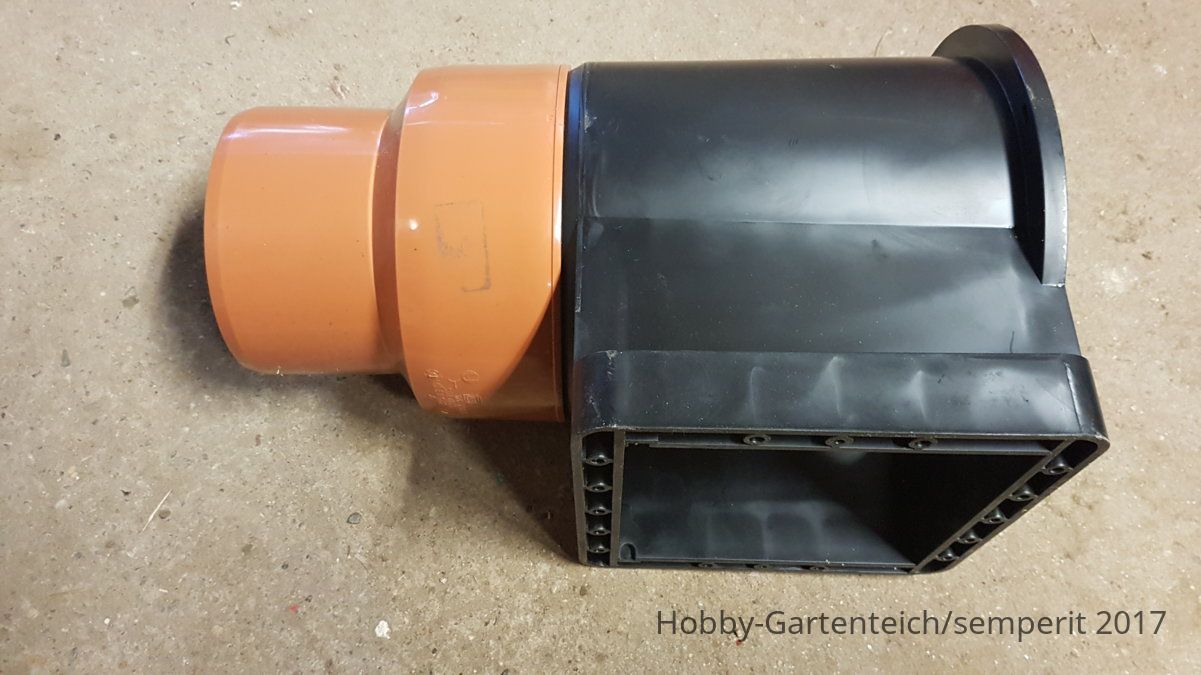

    gestern ist auch der Breitmaulskimmer gekommen, dieser musste noch umgebaut werden das er an die DN125 Leitung passt. Der Baumarkt in orange hatte was fasst Passendes. Ein wenig Wärme und so passt was dann auch.
    Schwimmteich - semperits Teichdoku Nach NG mit Optionen für später_561021_20170706_181817.jpg_jpg

    ThorstenC, Zacky und RKurzhals gefällt das.
  10. semperit

    semperit Mitglied

    Registriert seit:
    23. Apr. 2017
    Beiträge:
    48
    Galerie Fotos:
    0
    Karte
    Du hast recht - Mist schon zu. Musst ich nochmal aufgraben. Hatte das extra gegen Dreckabsetzen nach unten gedreht. Aber die Luft kann ja nicht weg. Das muss ich wohl nochmal ändern :wand
