Nach dem 3. Teich kommt der 4. Teich


weitere Details und mehr Bilder im Thread https://www.hobby-gartenteich.de/xf/threads/zaimon´s-umbausession-part-3.40880/
Hier nun Chronologisch :lala
größtenteils mit Handy Bildern dokumentiert


IMG_7074.JPG ​

25m³ Koipool "Hochteich" Baujahr 2013


mit Eigenbau Luftheber & Trommelfilter & Eigenbau Hel-X Farm


Tagebuch vom Bau Koiteich

Vorgeschichte

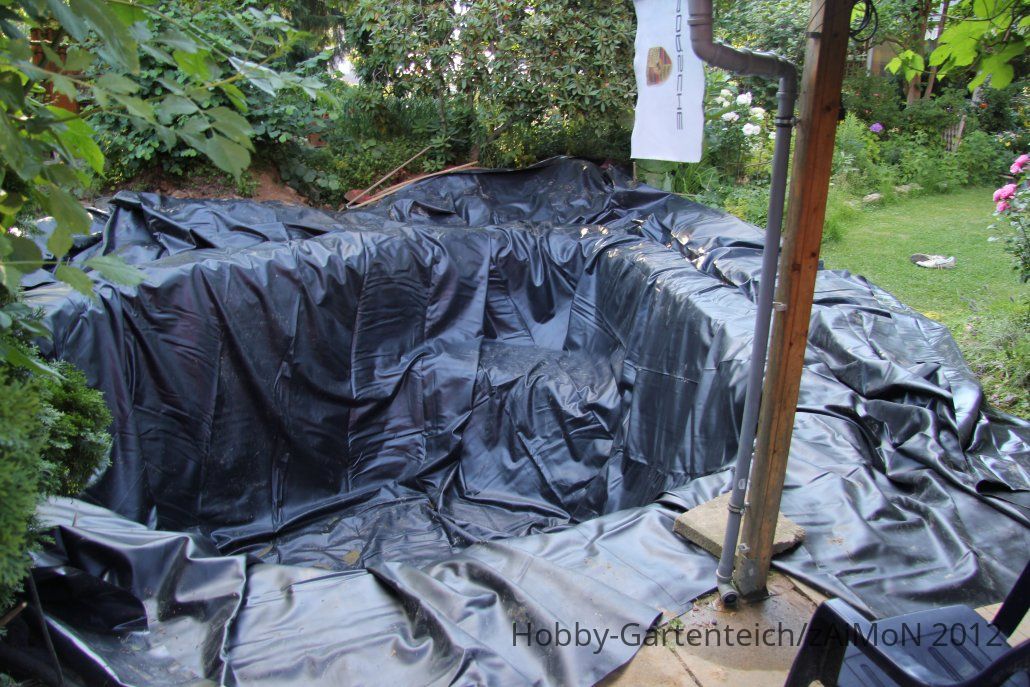

Sommer 2012 Teichbau Nr.3
img_5874-jpg.106542

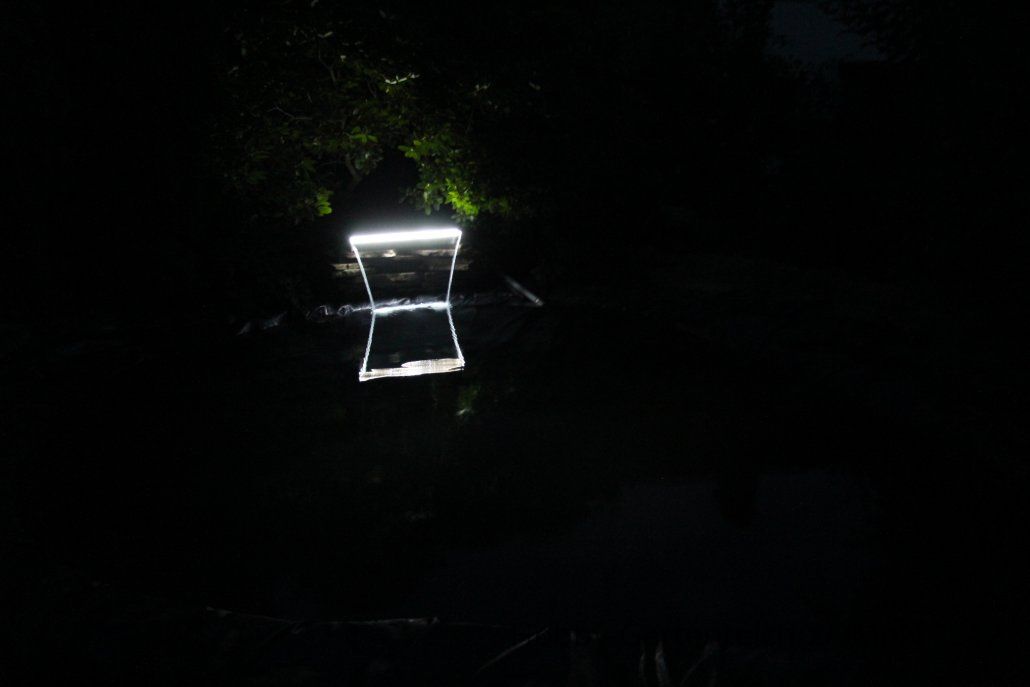

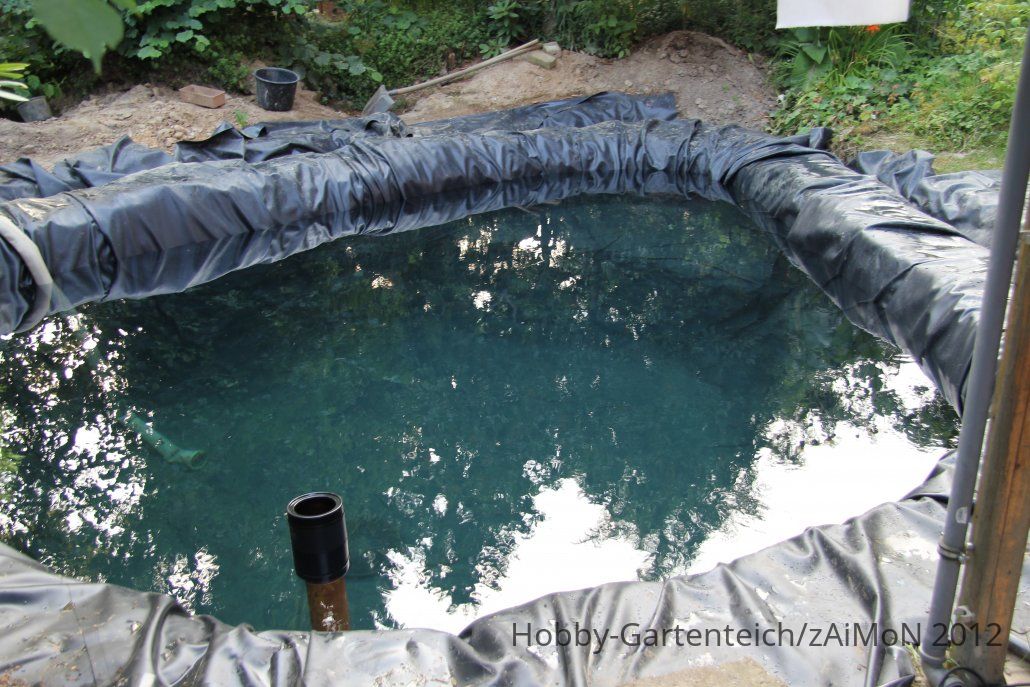

Frischwasser Füllung

img_6482-jpg.107925



img_6537-jpg.107927




img_6548-jpg.107928



und dann kam das

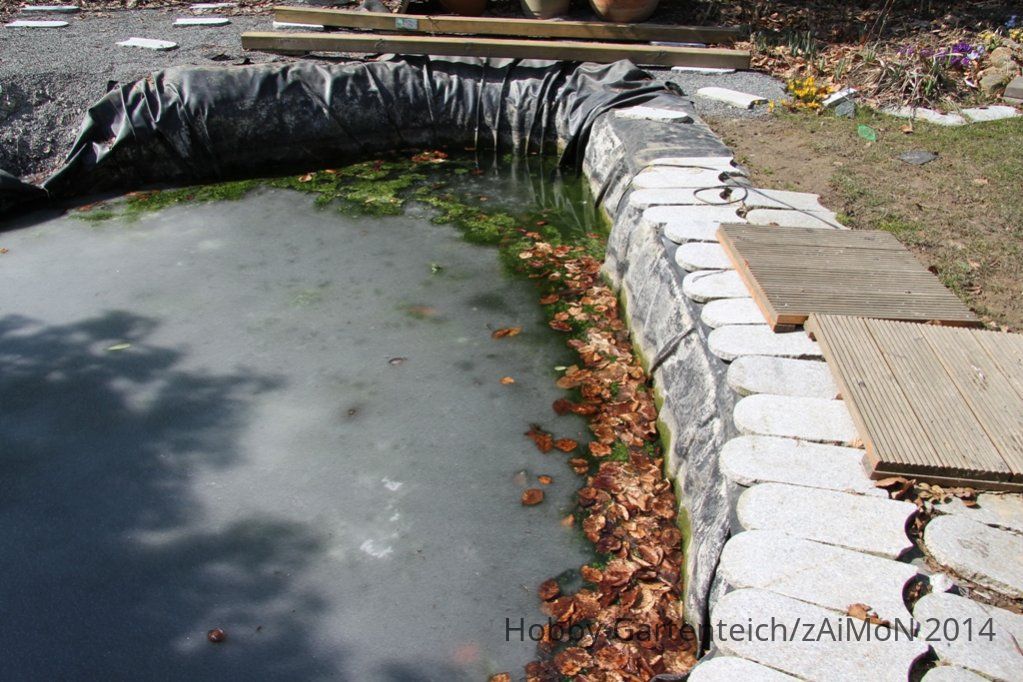

Frühjahr 2013

img_8088-jpg-klein-jpg.127104

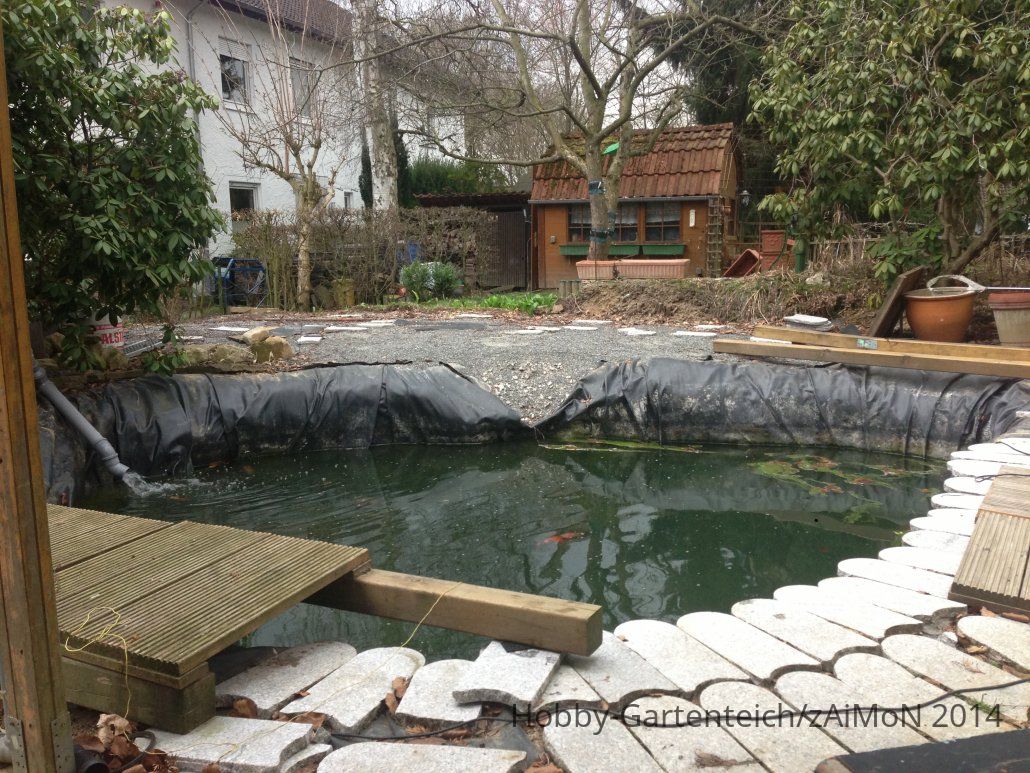

Nach dem Unglück
img_8196-jpg.127103


Umbau 2013

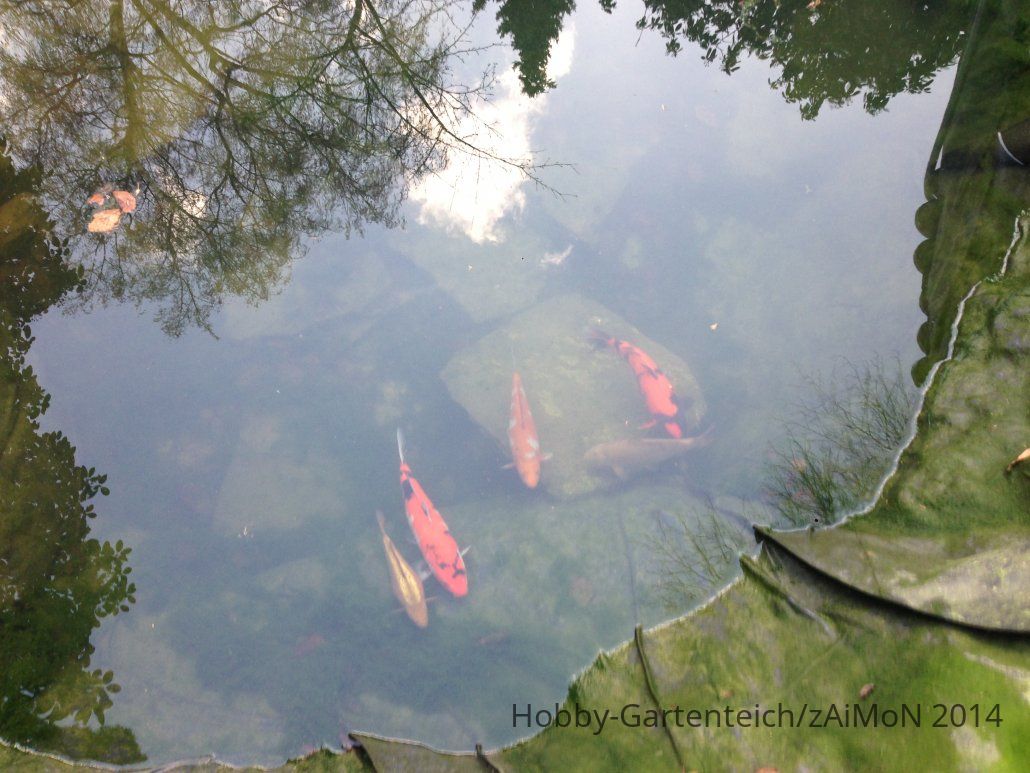

Wasser ablassen und los!
img_8233-jpg.127105

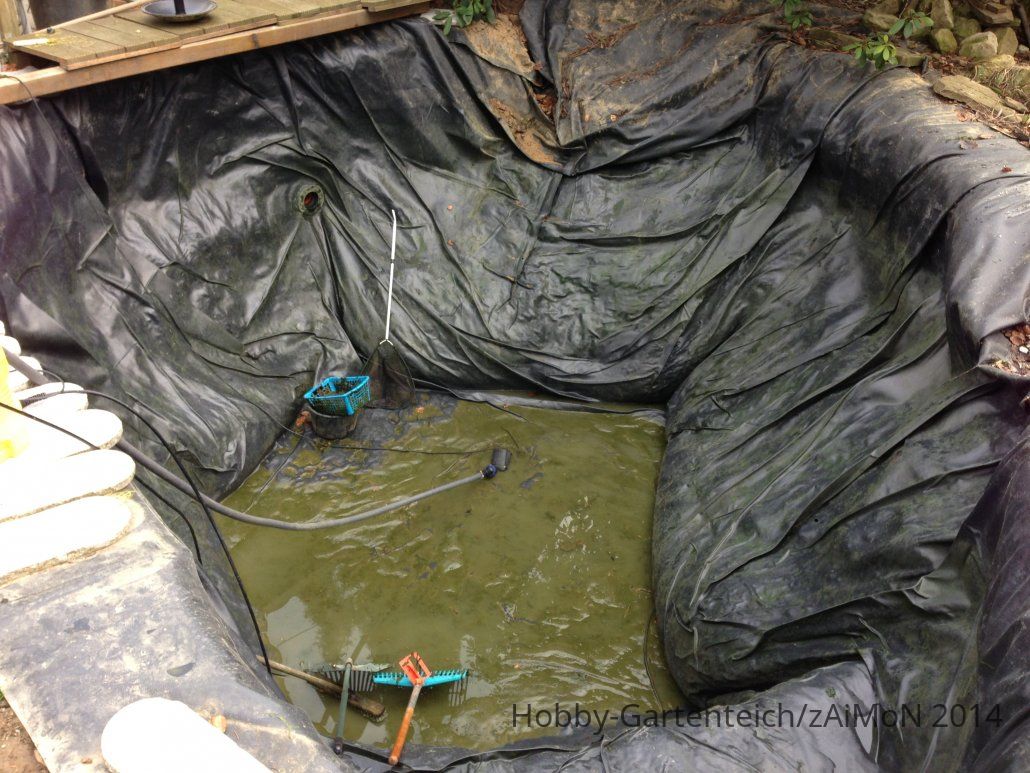

April 2013
img_8248-jpg.127107

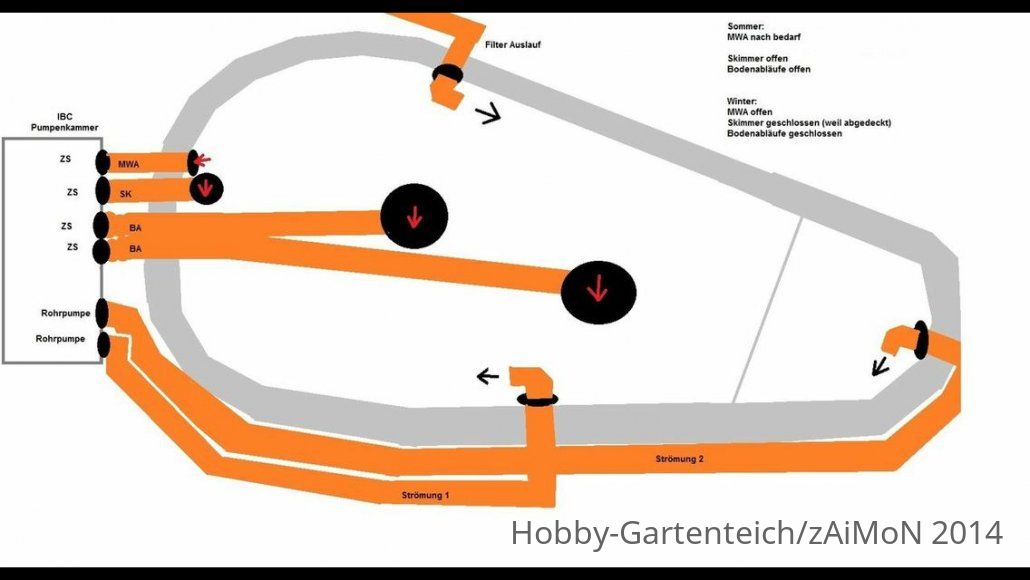

Nebenbei eine grobe " wenig Zeit " Skizze zur Planung erstellt
Einfach nur fürs Prinzip
img_9704-jpg.127191

Da steht noch Rohrpumpe statt Luftheber :lach es haben sich ein paar Sachen geändert..

Zuletzt bearbeitet:

zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000

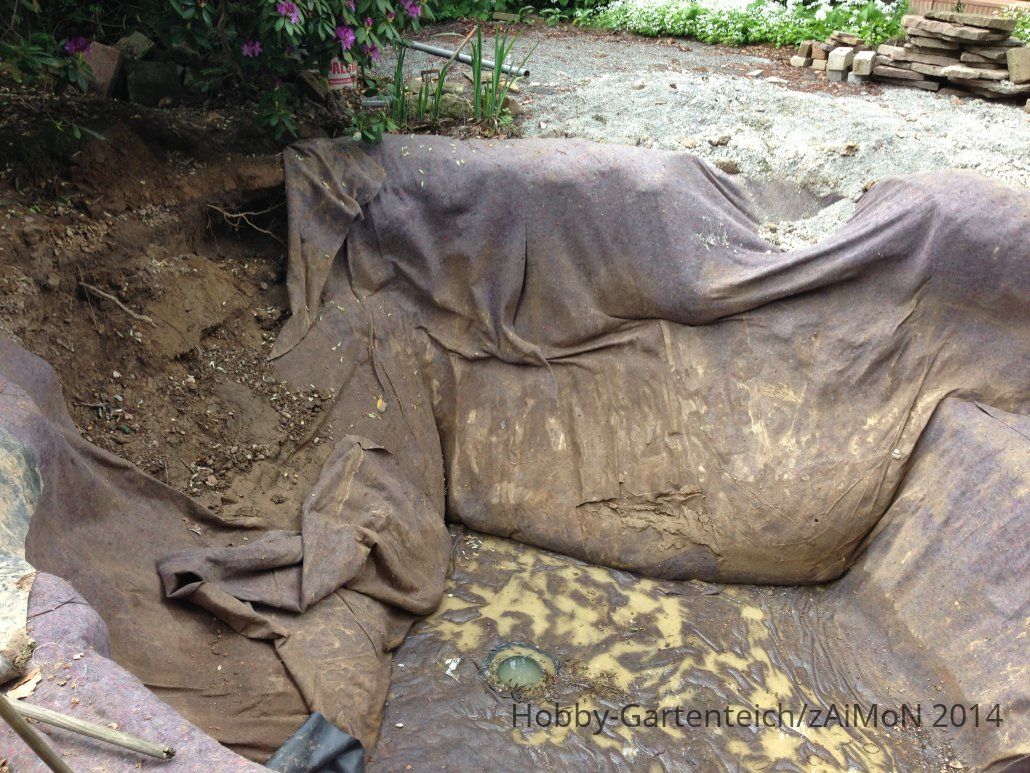

Mai 2013
img_8614-jpg.127110

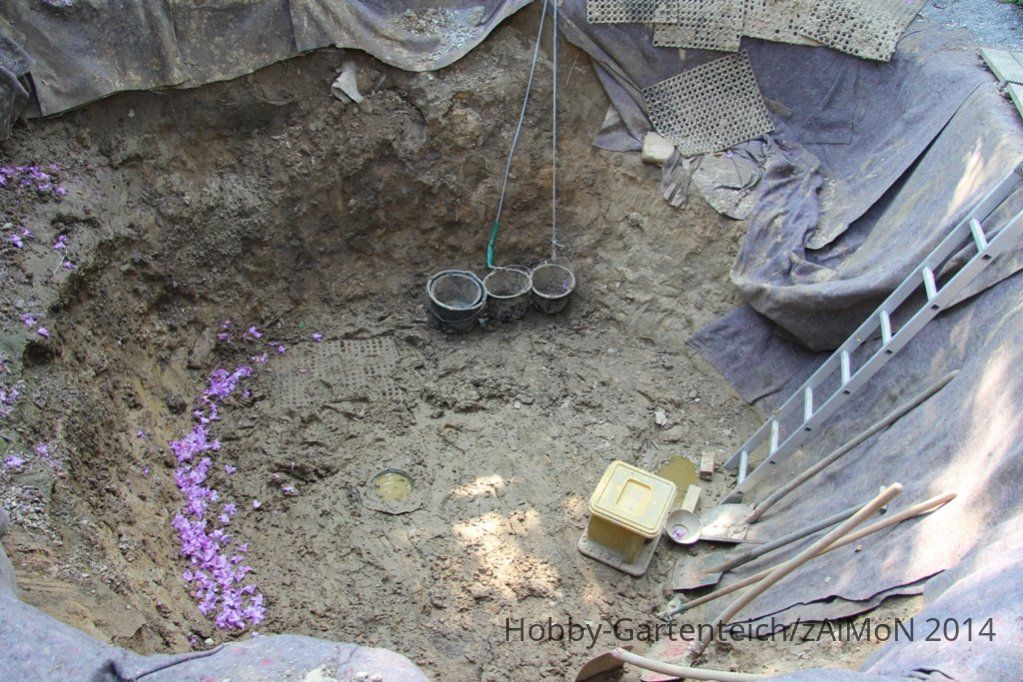

img_8357-jpg-klein-jpg.127115


img_8360-jpg-klein-jpg.127116

Juni 2013
img_8941-jpg.127118

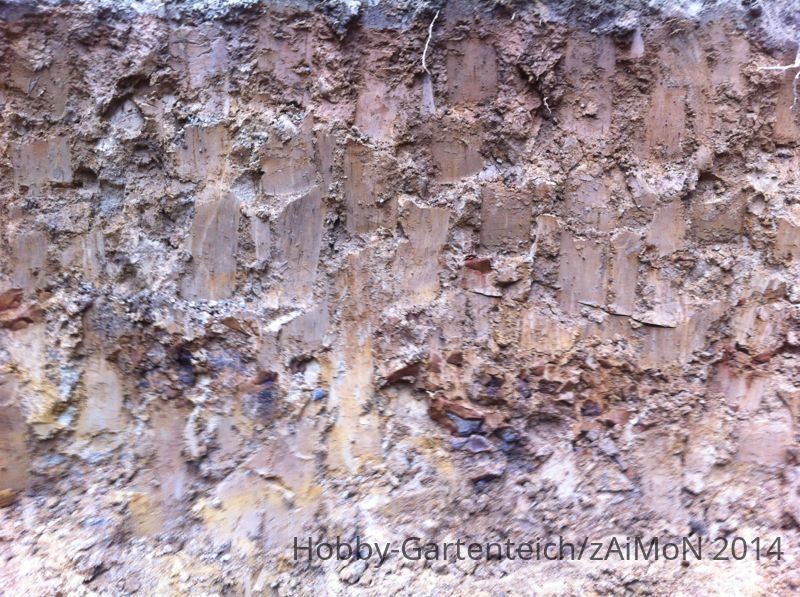

durch Mergel alles per Hand bewegt

img_8945-jpg.127122



Der Berg wuchs :wunder

Zuletzt bearbeitet:

zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000
Zum Abend wurde Gegrillt und es gab Belohnung für "Helfende Hände"

img_8994-jpg.127125

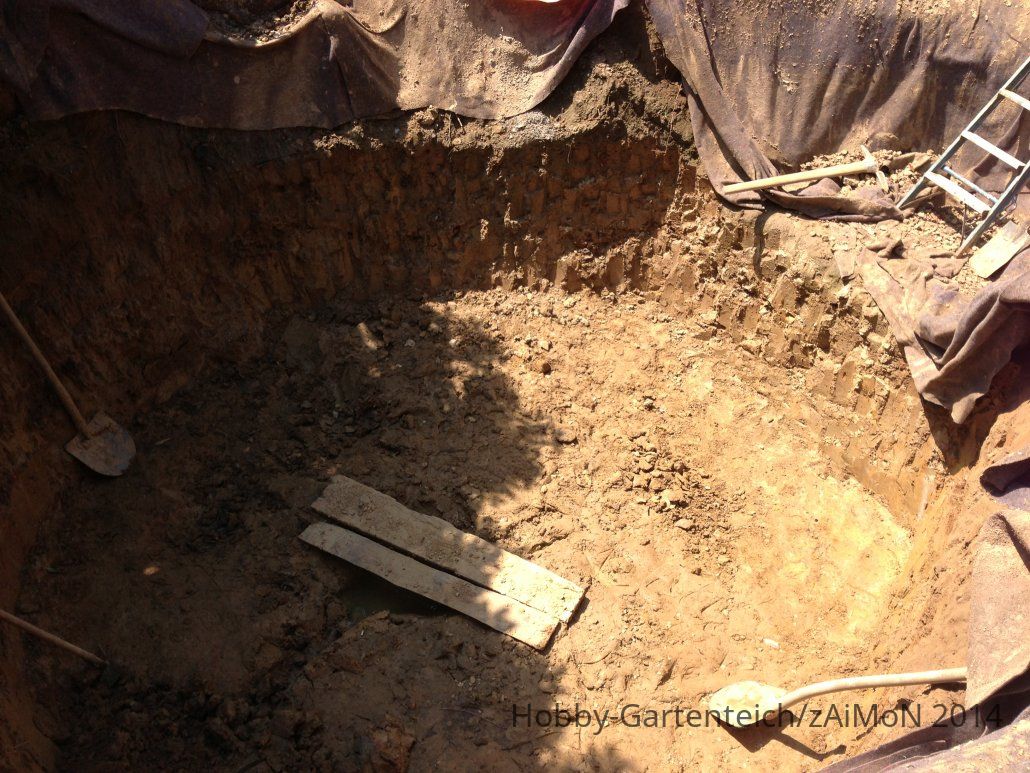

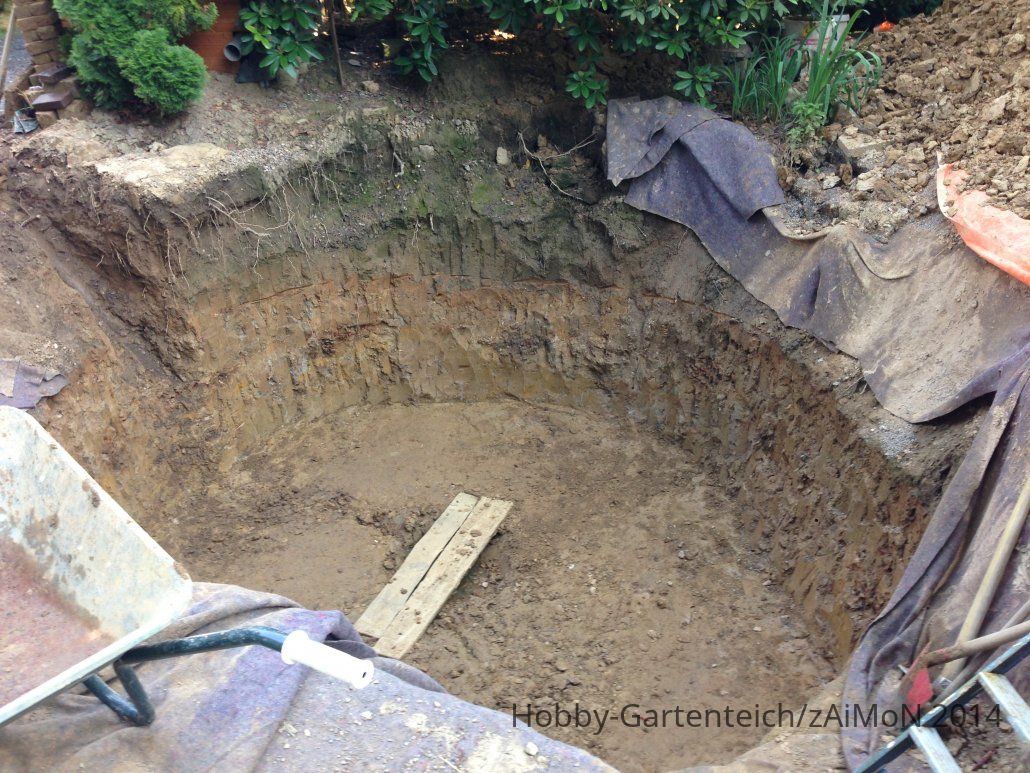

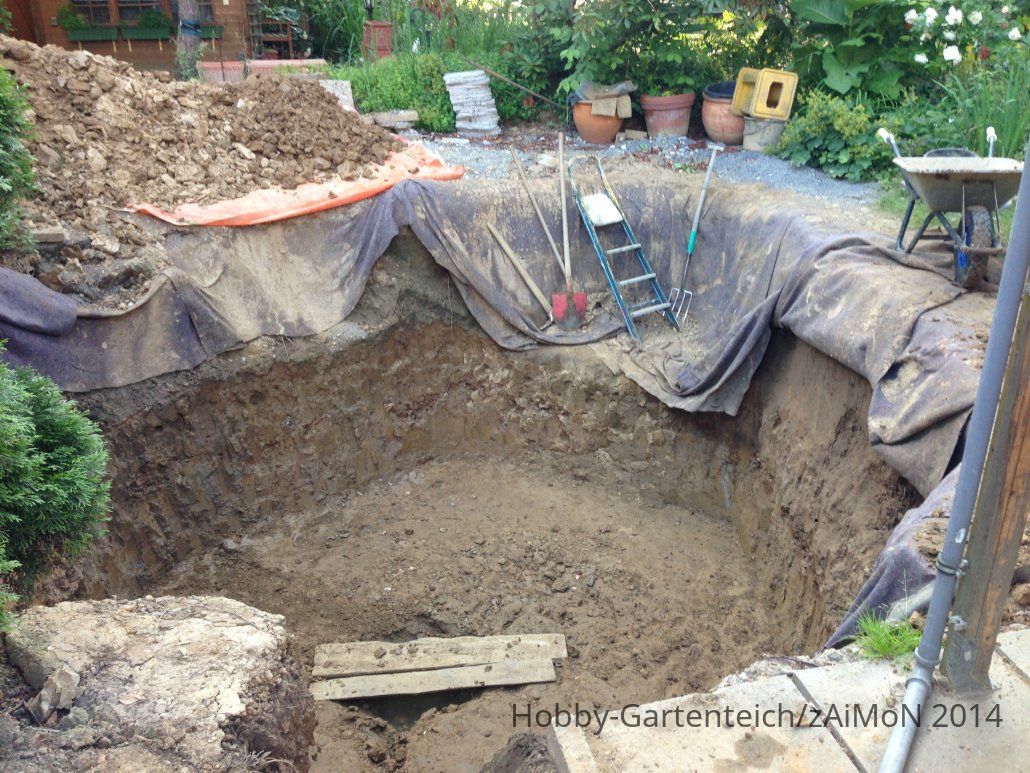

Juli 2013

img_9051-jpg.127126


img_9056-jpg.127128


img_9060-jpg.127130

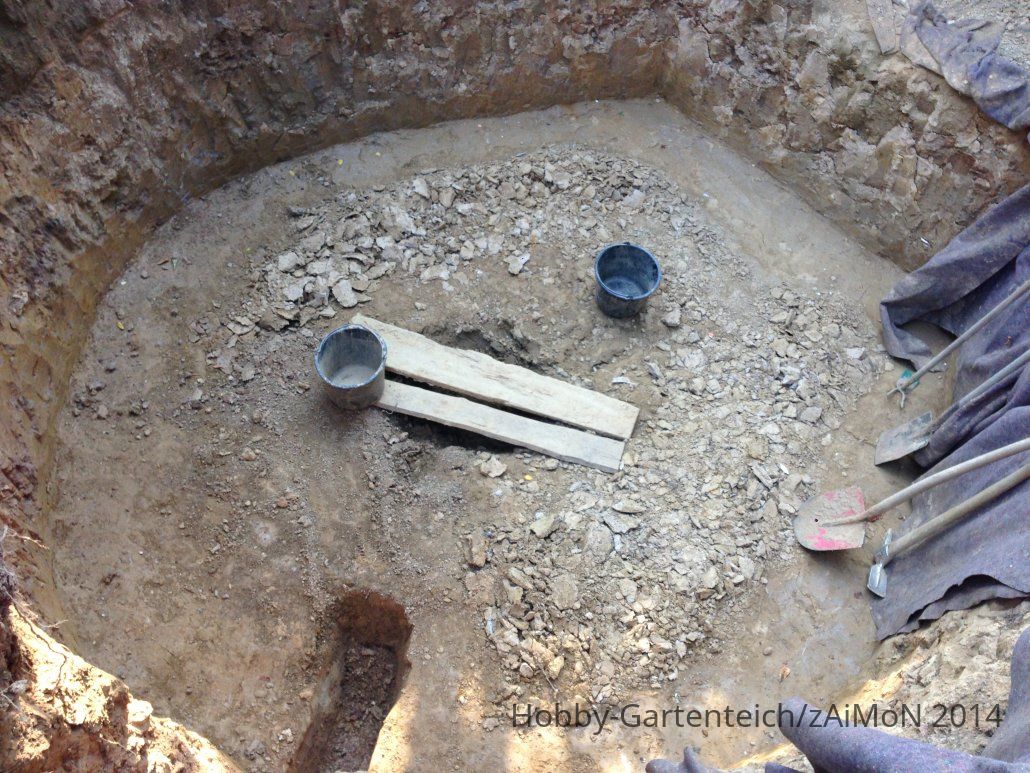

und der Teichbau bekommt mehr Platz :zwinker

img_9118-jpg.127133

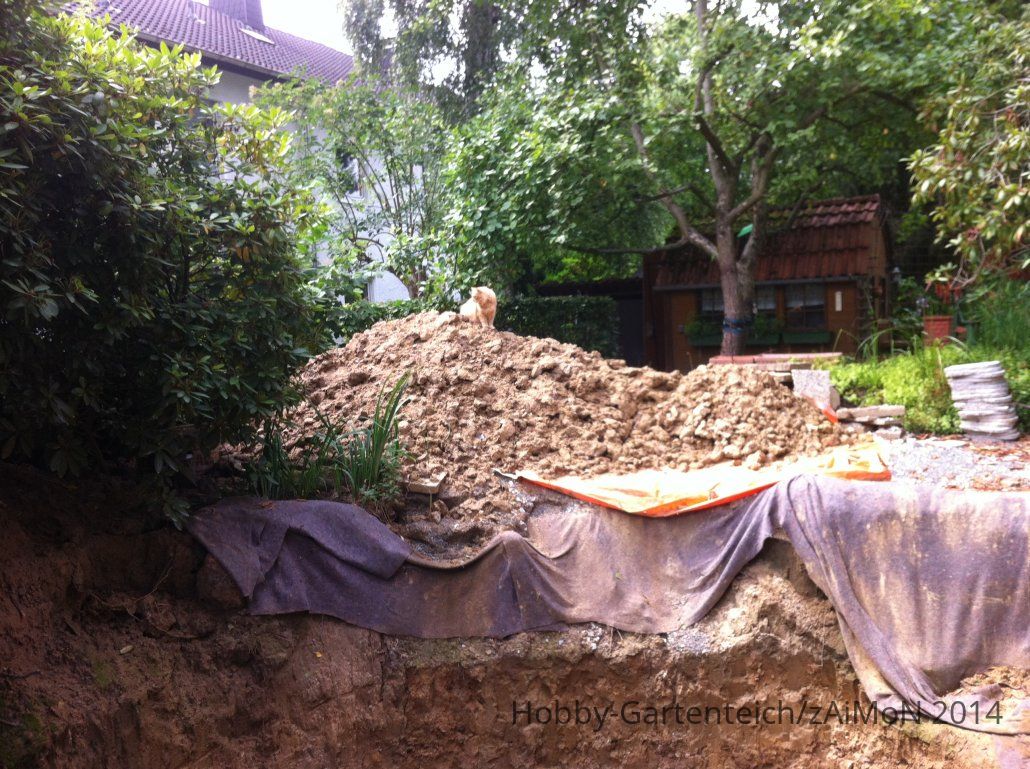

img_4899-jpg.127134

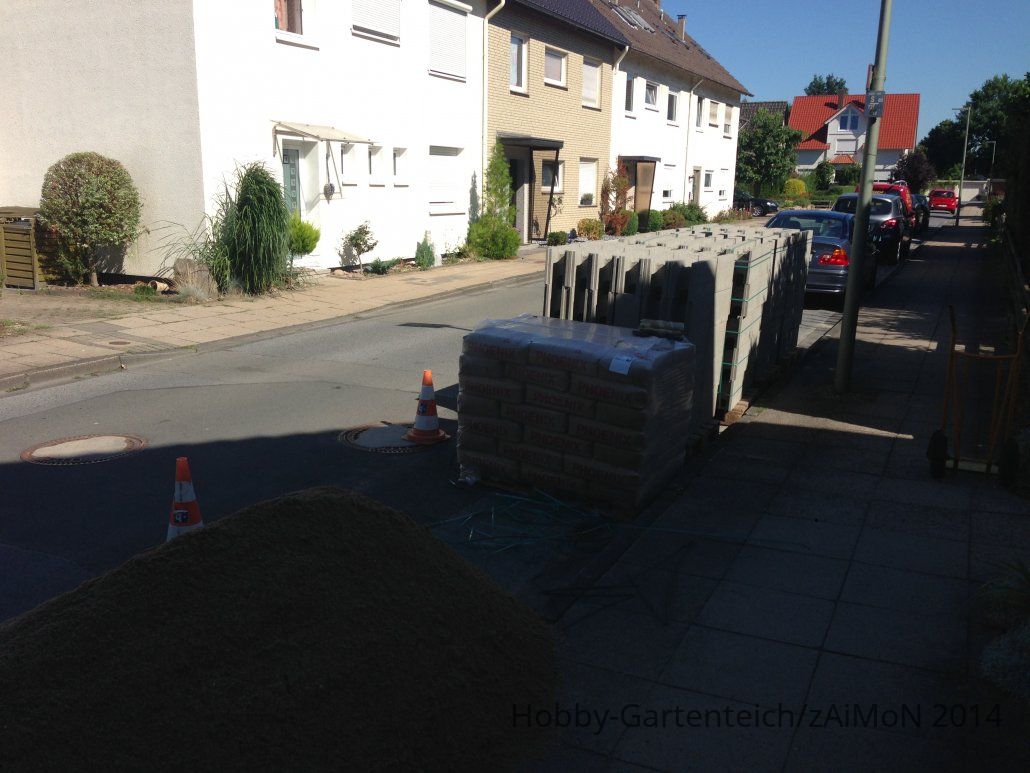

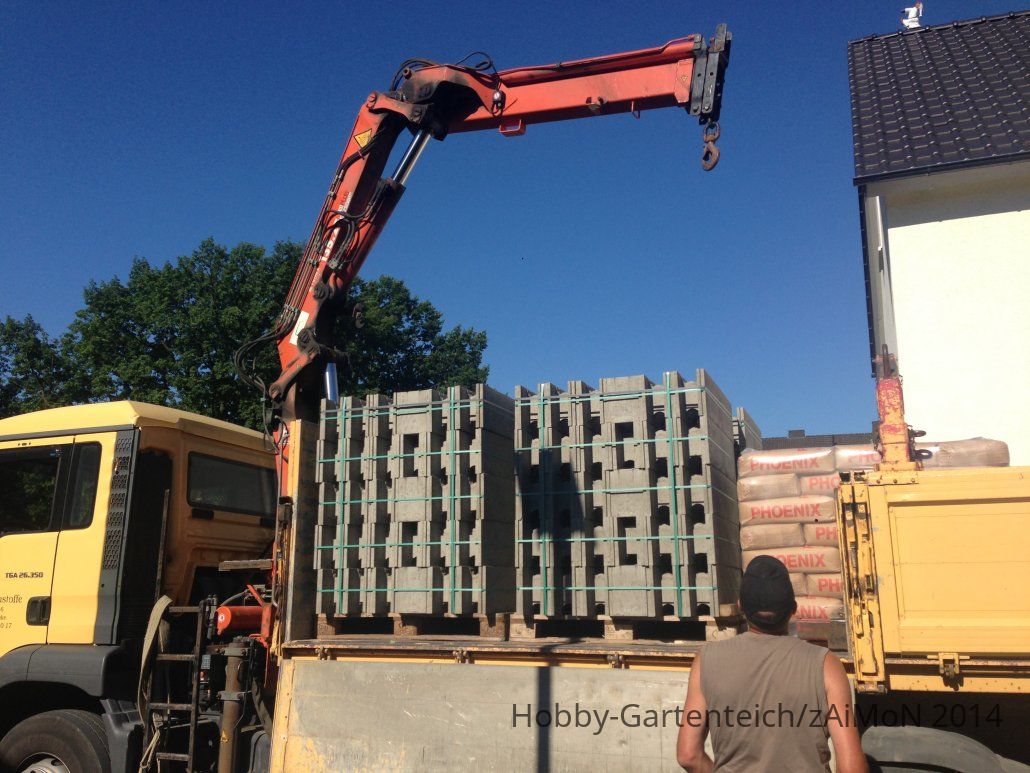

Anlieferung der Schalsteine 17,5cm breit

img_9298-jpg.127136

Zuletzt bearbeitet:

zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000
img_9306-jpg.127142

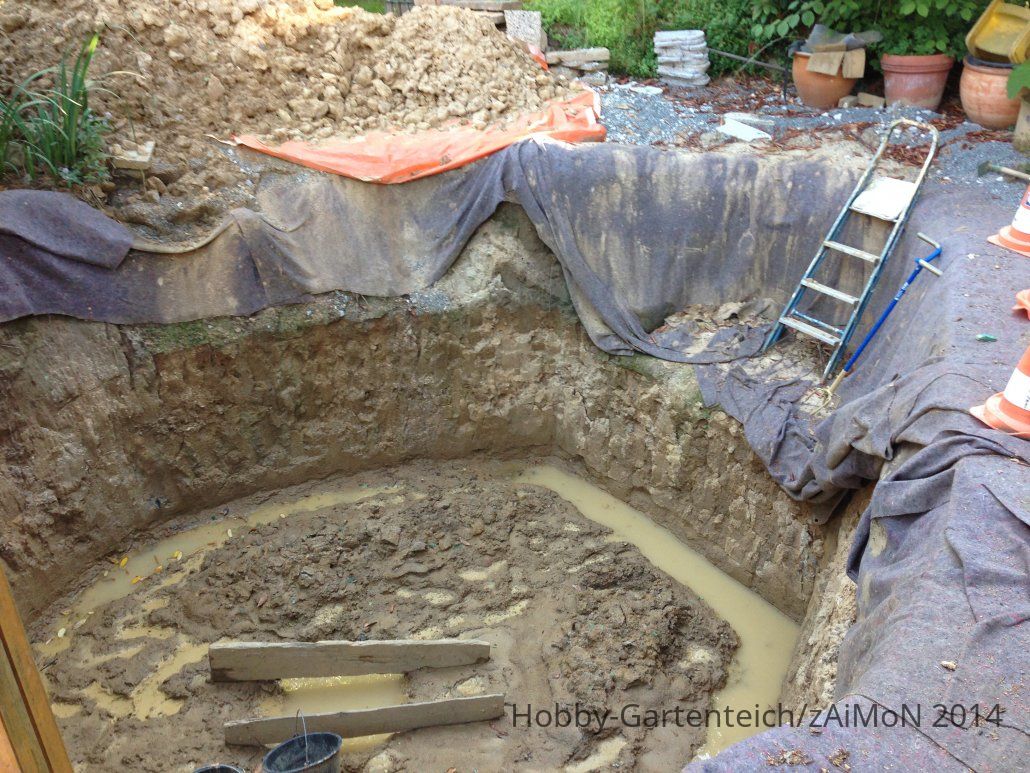

Mal wieder nach dem Regen

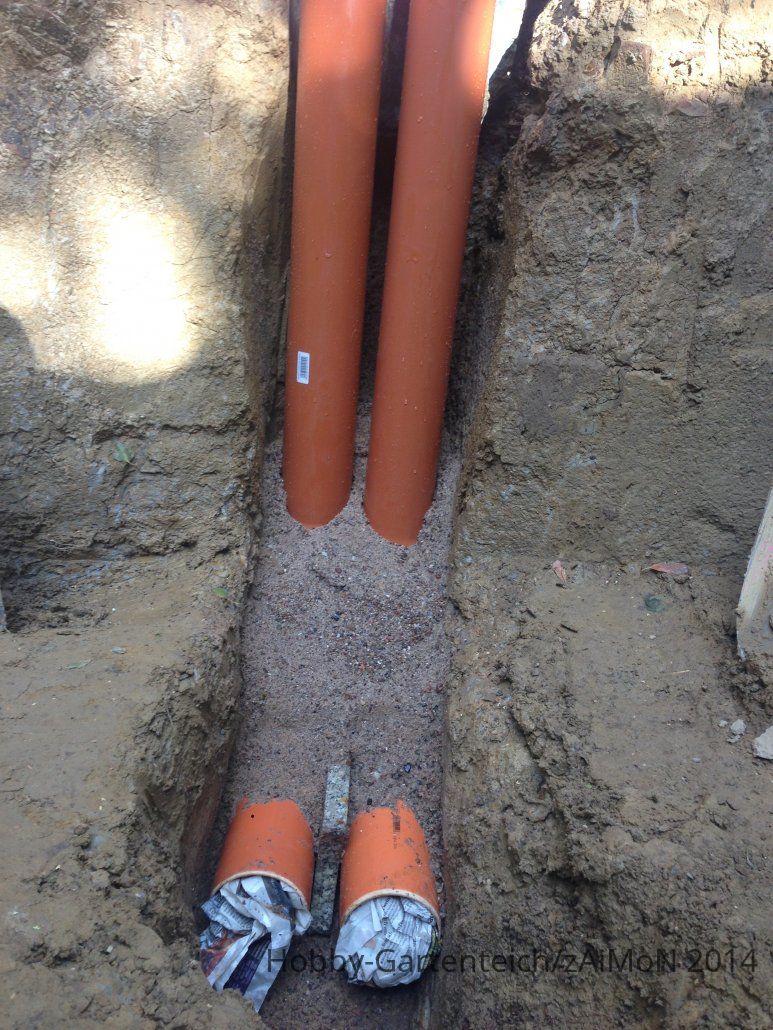

Bodenablaufrohre fixiert
img_9320-jpg.127148

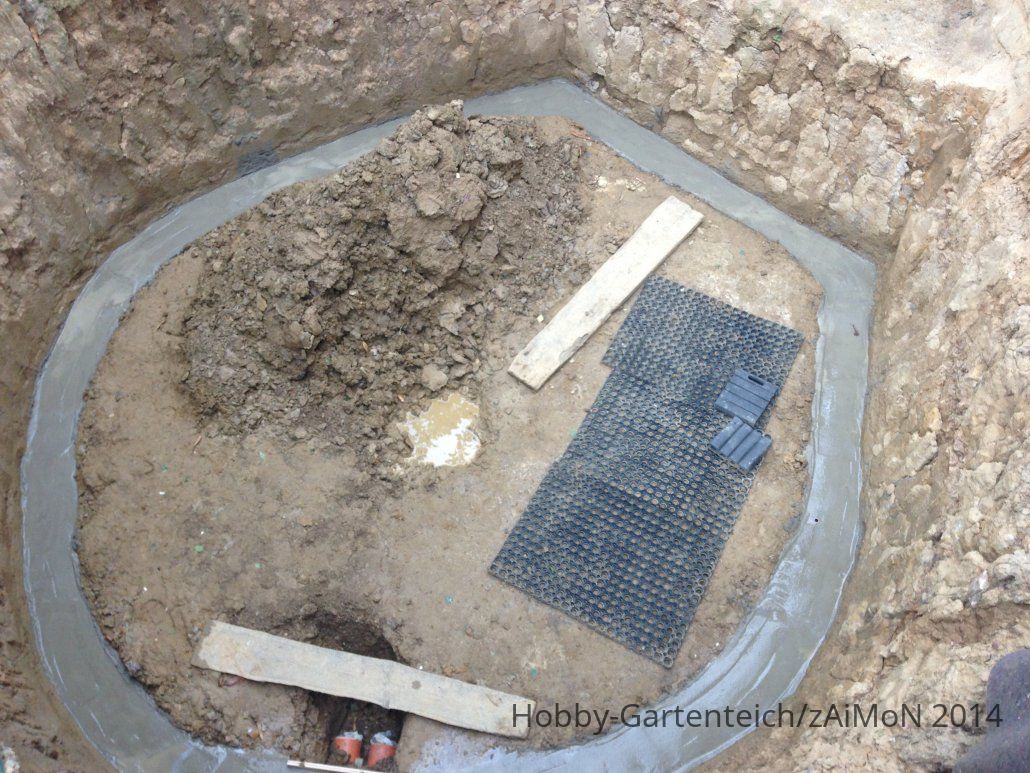

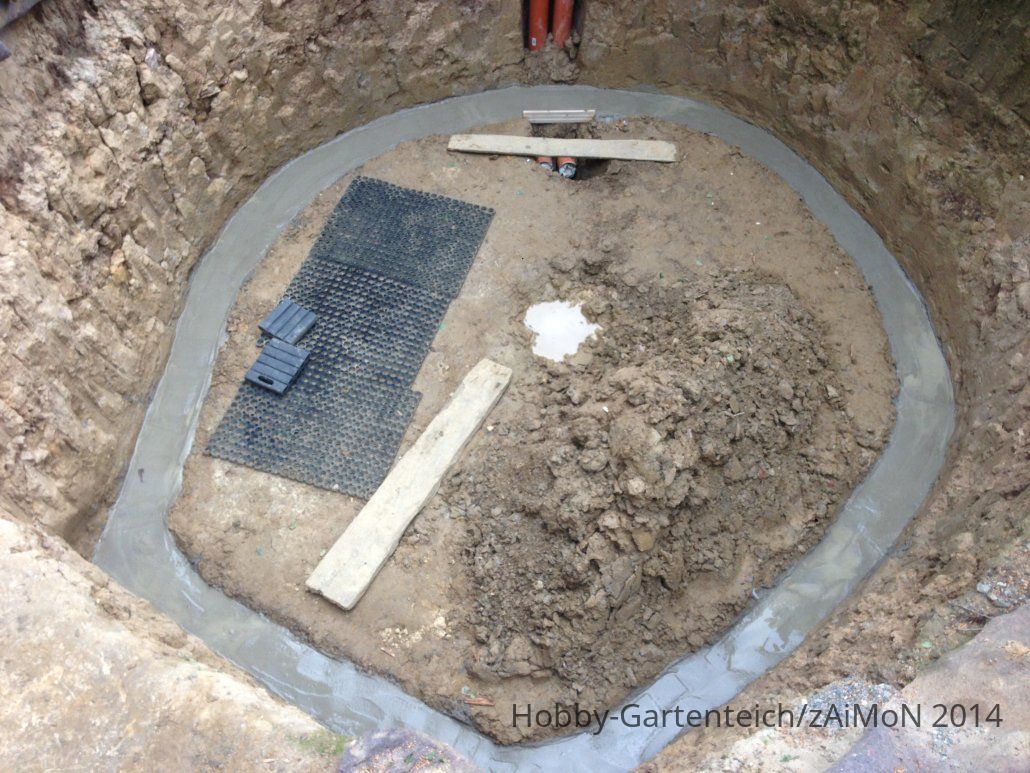

Sauberkeitsschicht gegossen


img_9347-jpg.127149




img_9351-jpg.127152


zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000

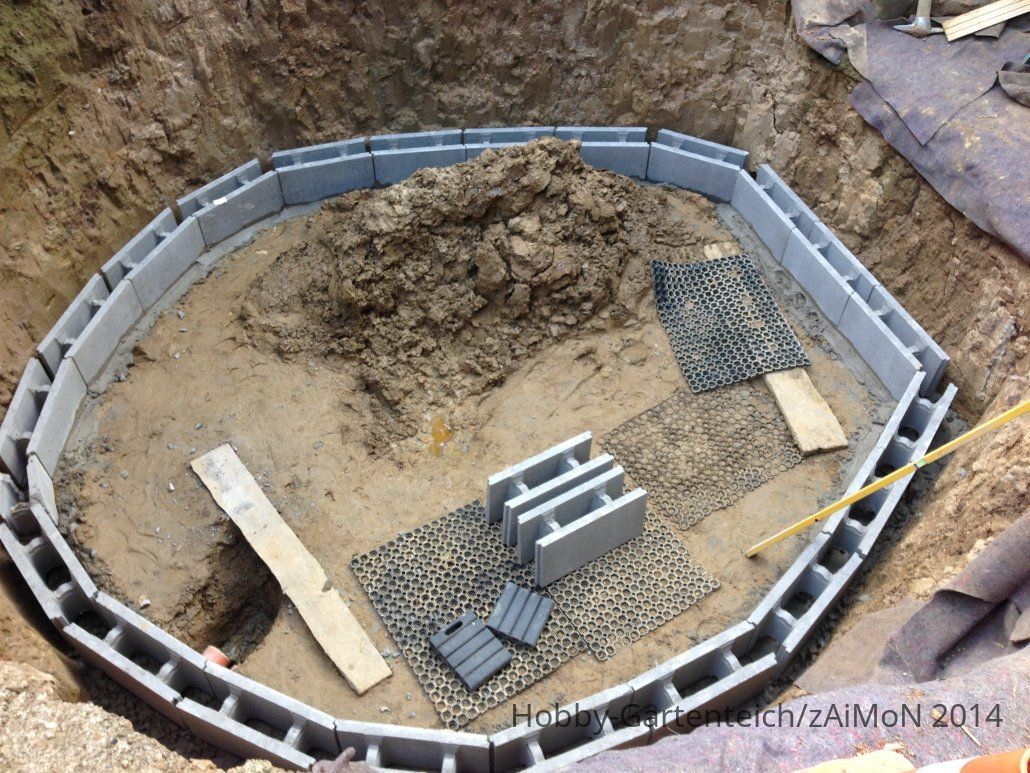

Reihe 1/10

img_9377-jpg.127157

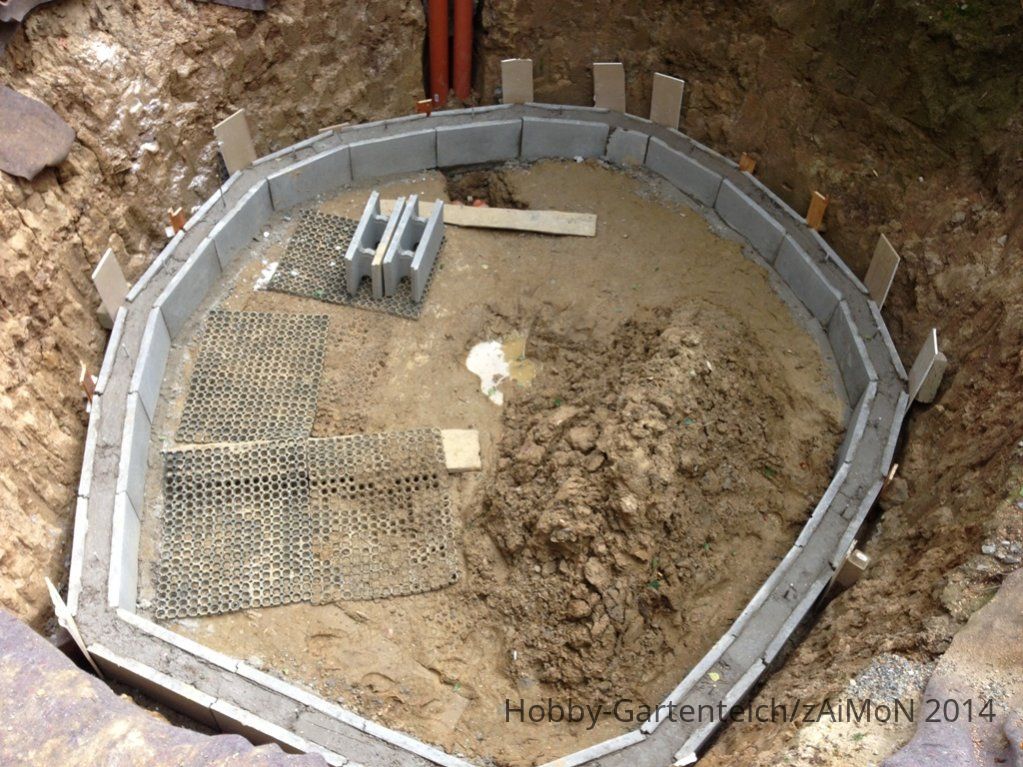

Jetzt kommt die Füllung rein :zwinker



img_9417-jpg-klein-jpg.127160

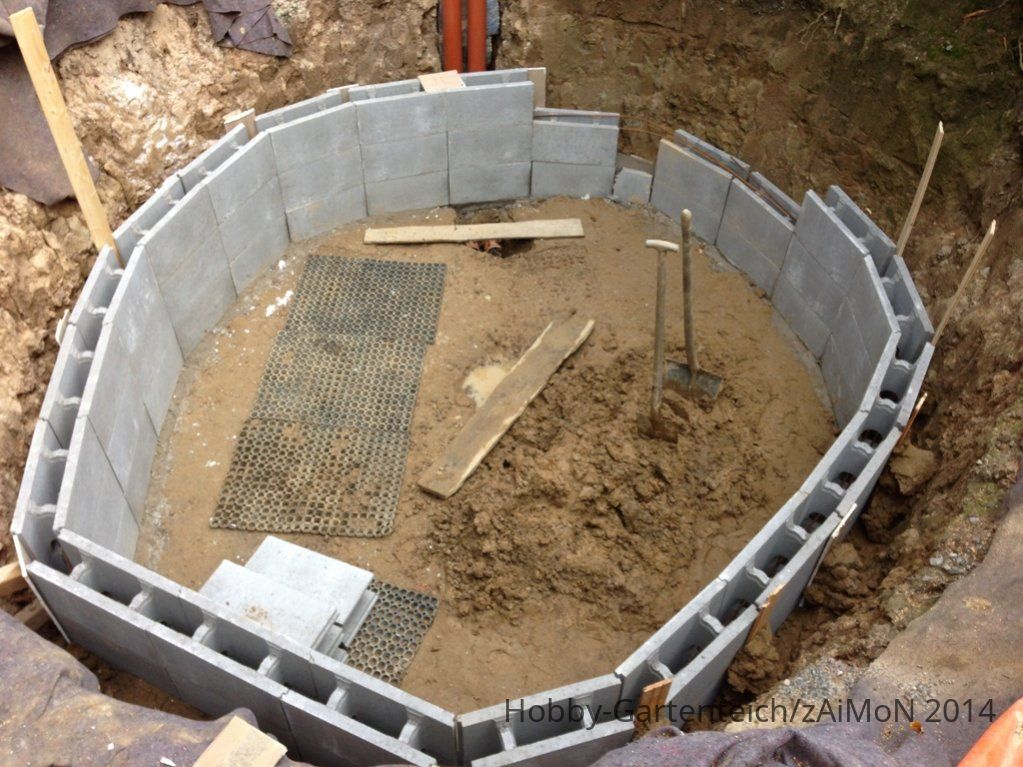

Reihe 2/10 & 3/10



img_9418-jpg-klein-jpg.127159

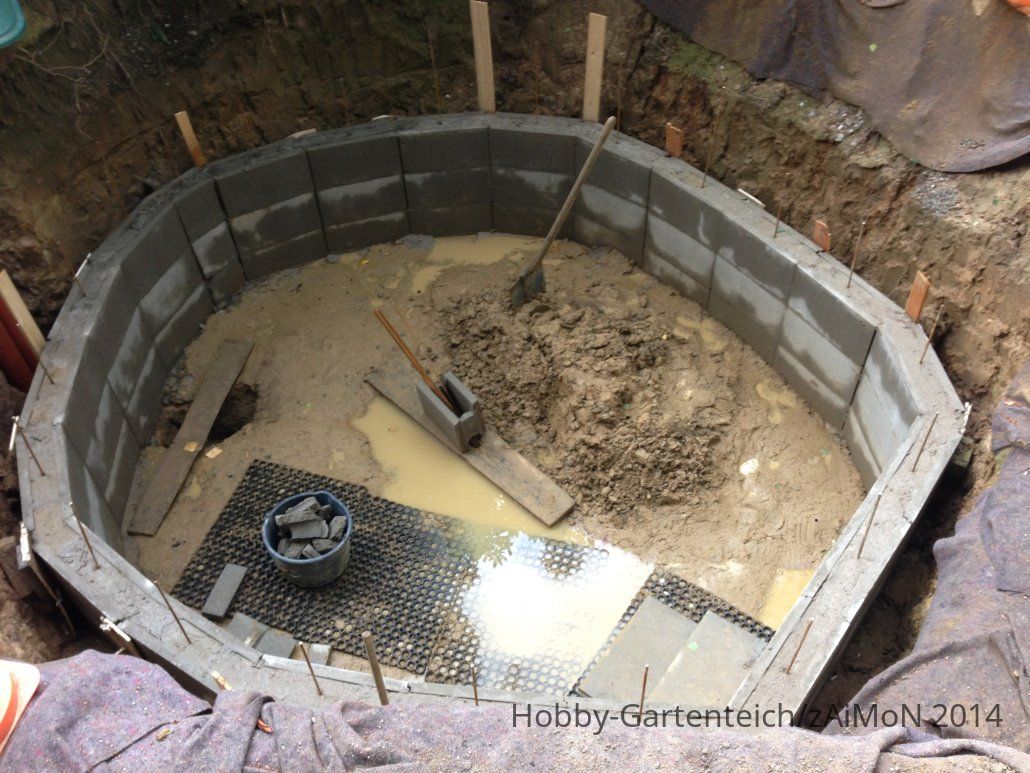

Verfüllt und einen Tag Baupause

img_9459-jpg.127164

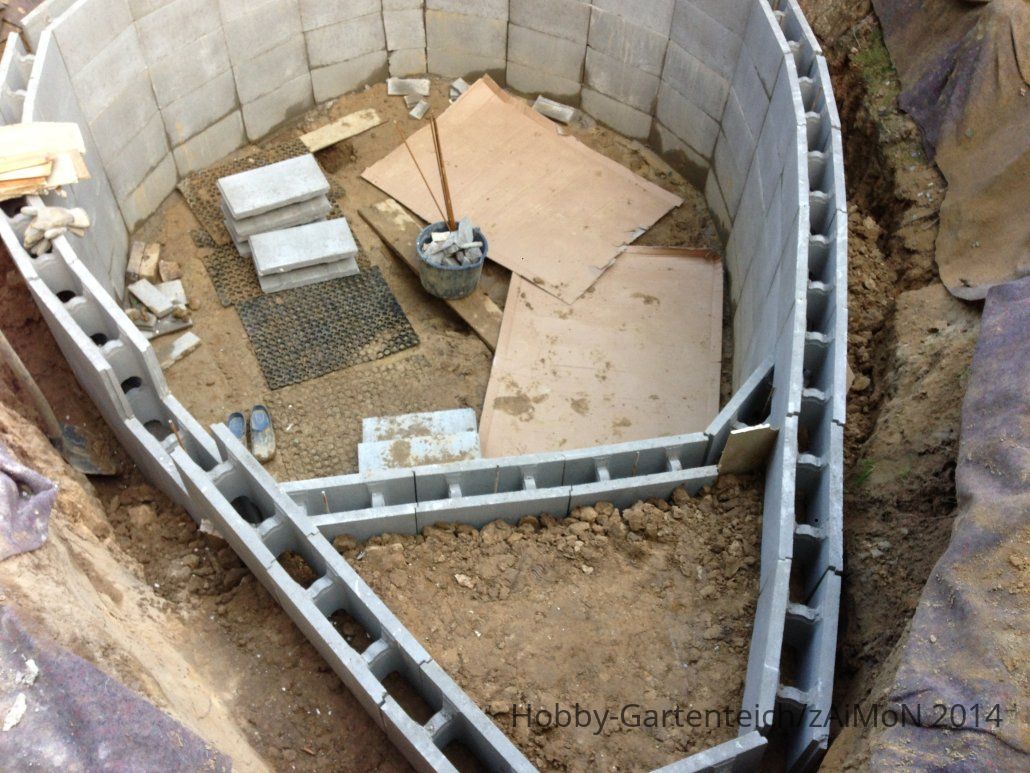

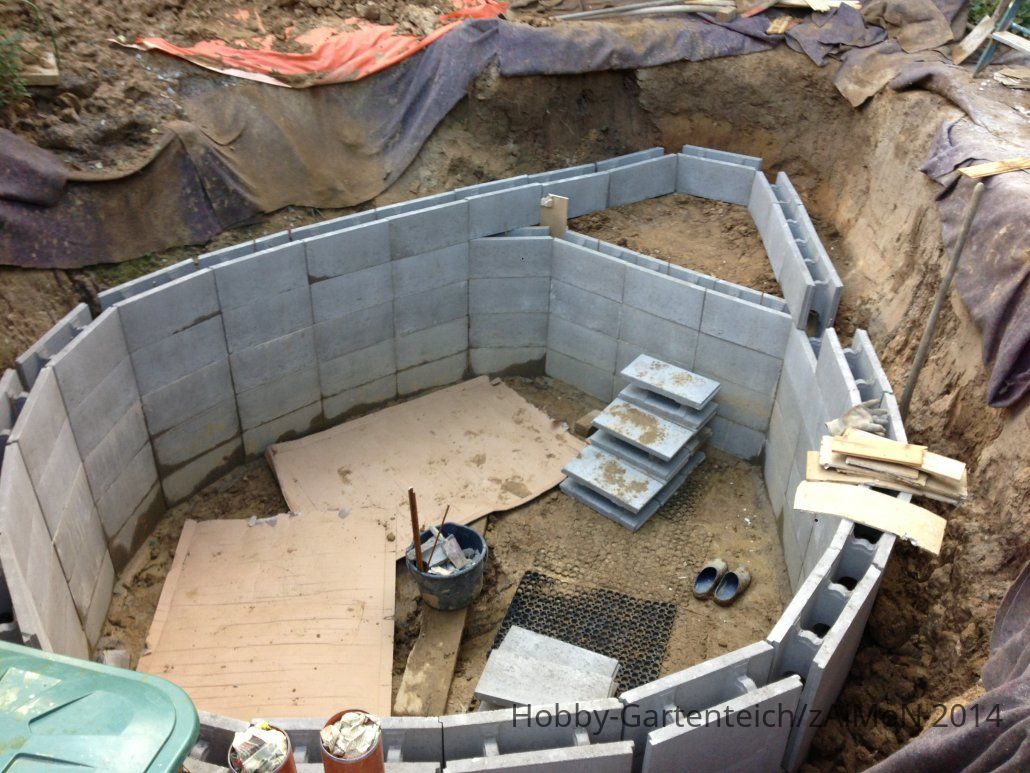

Reihe 4/10 & 5/10

img_9468-jpg.127162




img_9469-jpg.127166

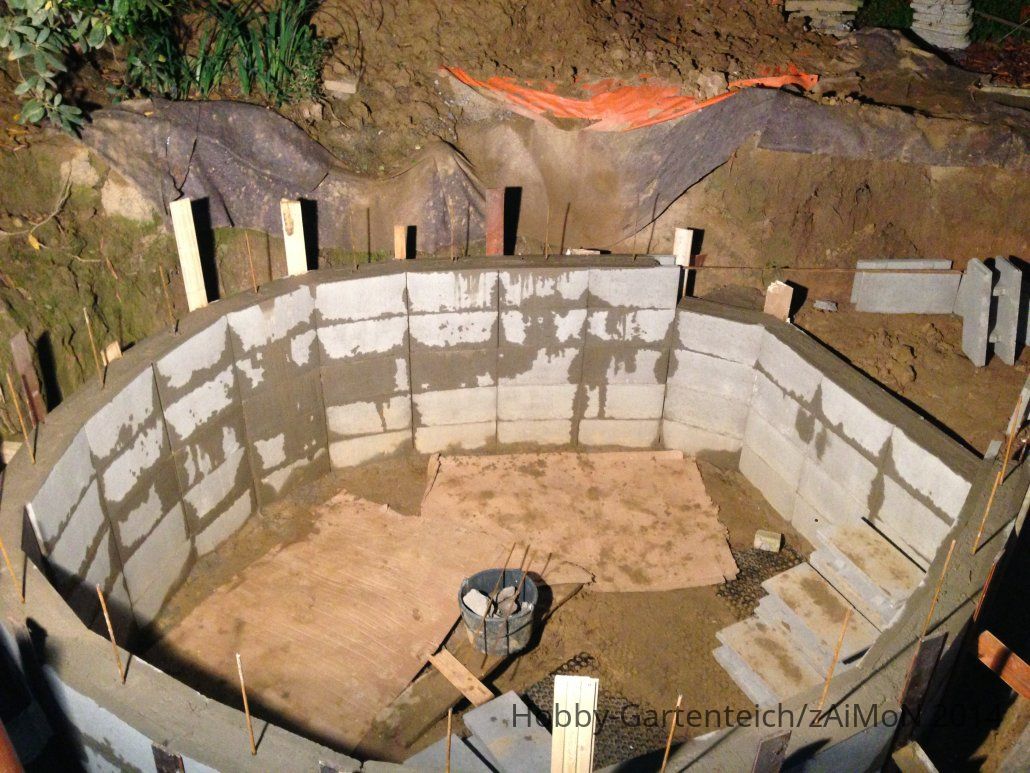

img_9476-jpg.127169

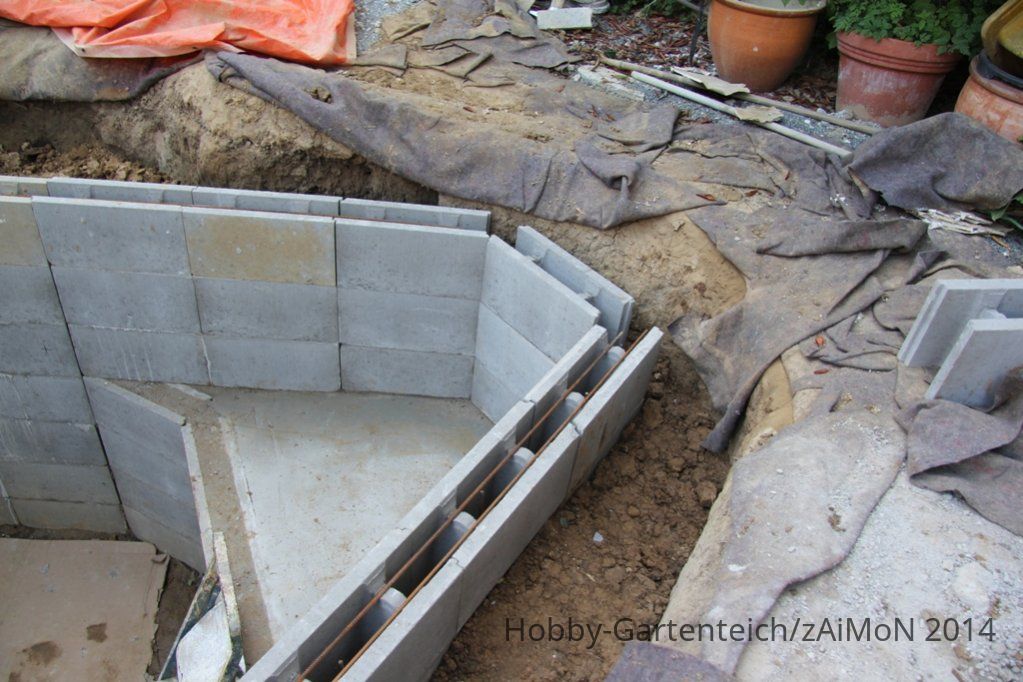

6/10

img_8831-jpgklein-jpg.127225

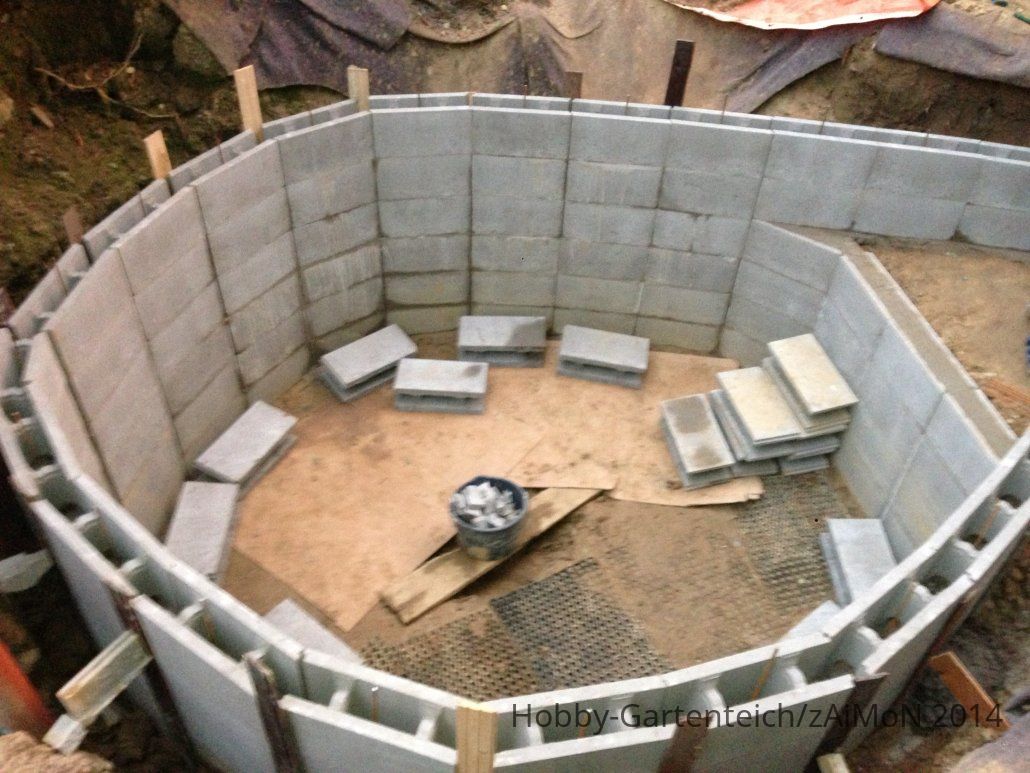

img_9498-jpg.127168

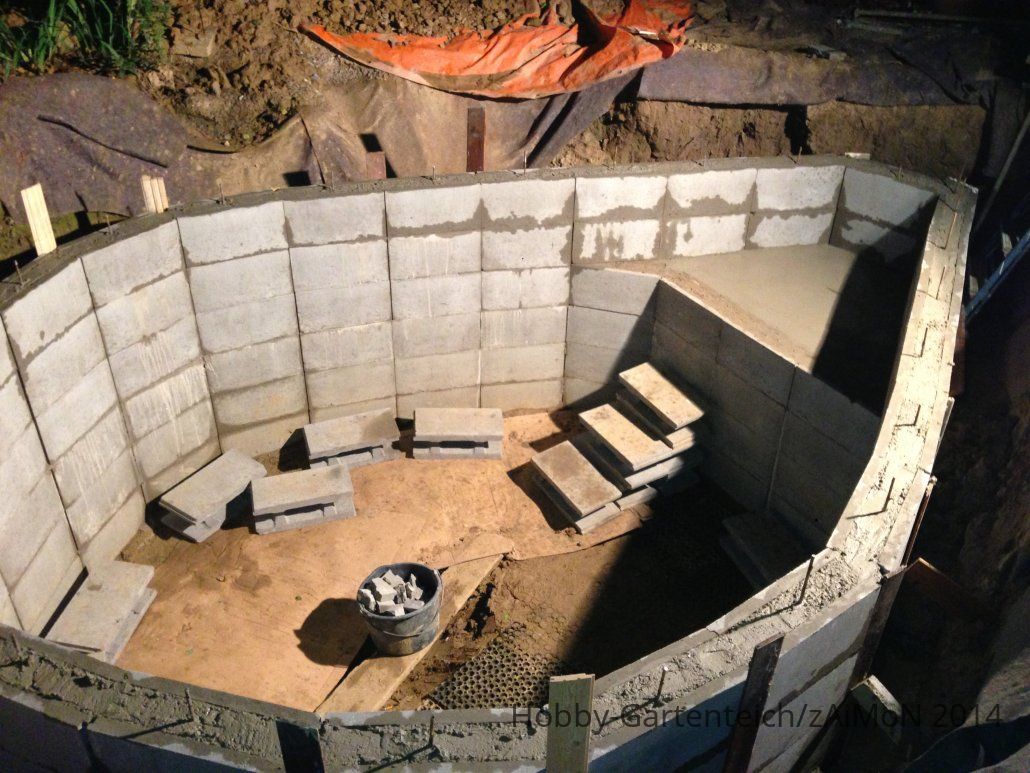

Verfüllt und die Stufe mit Beton abgezogen

img_9502-jpg.127173

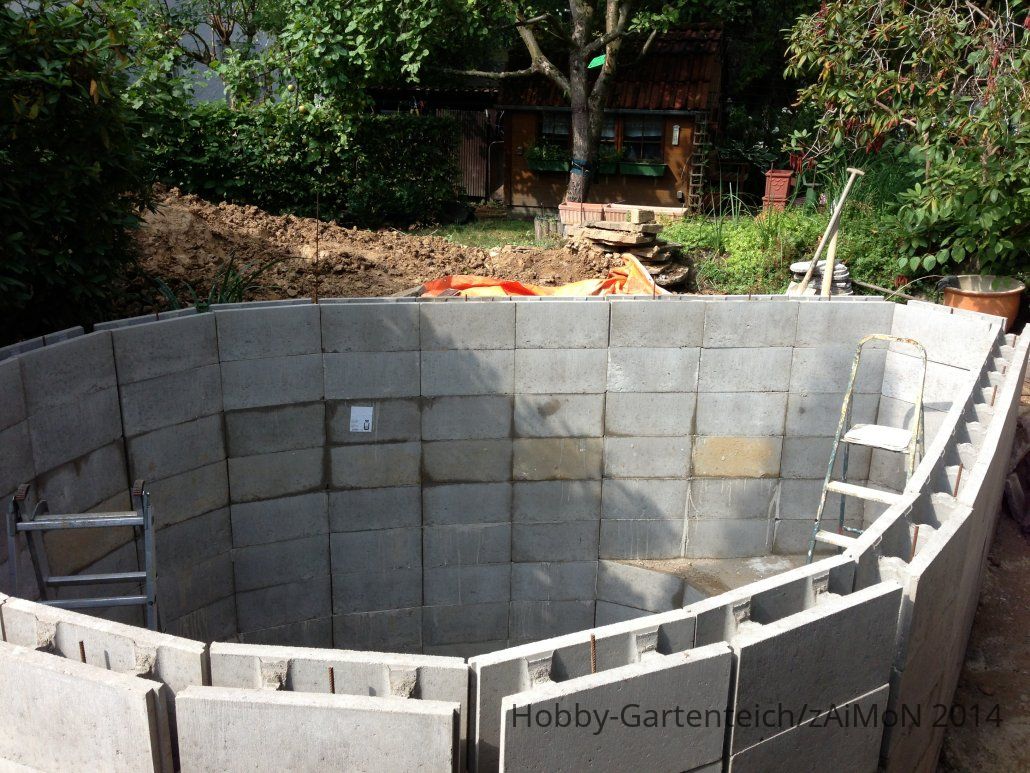

7/10 & 8/10 verfüllt & 9/10 10/10 unverfüllt

img_9531-jpg.127176


zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000
img_9545-jpg.127179

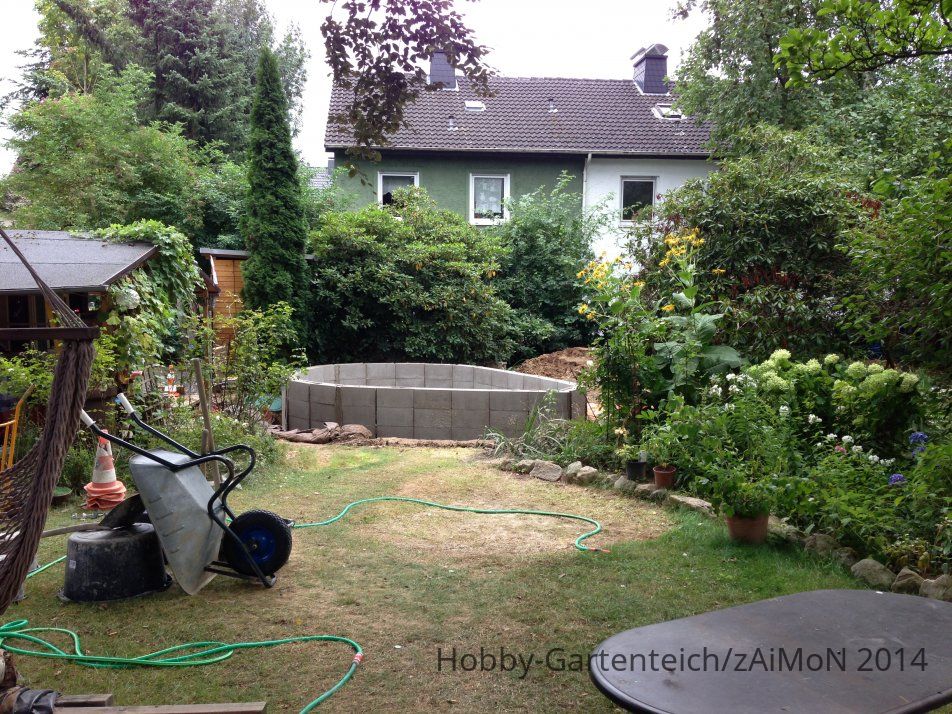

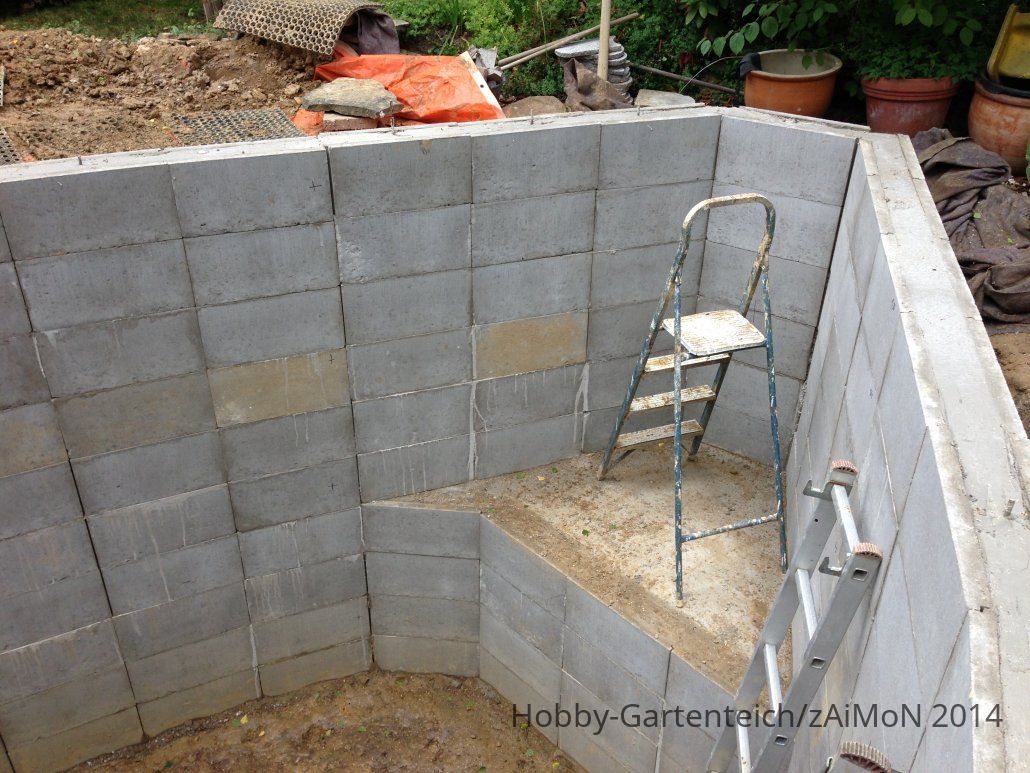

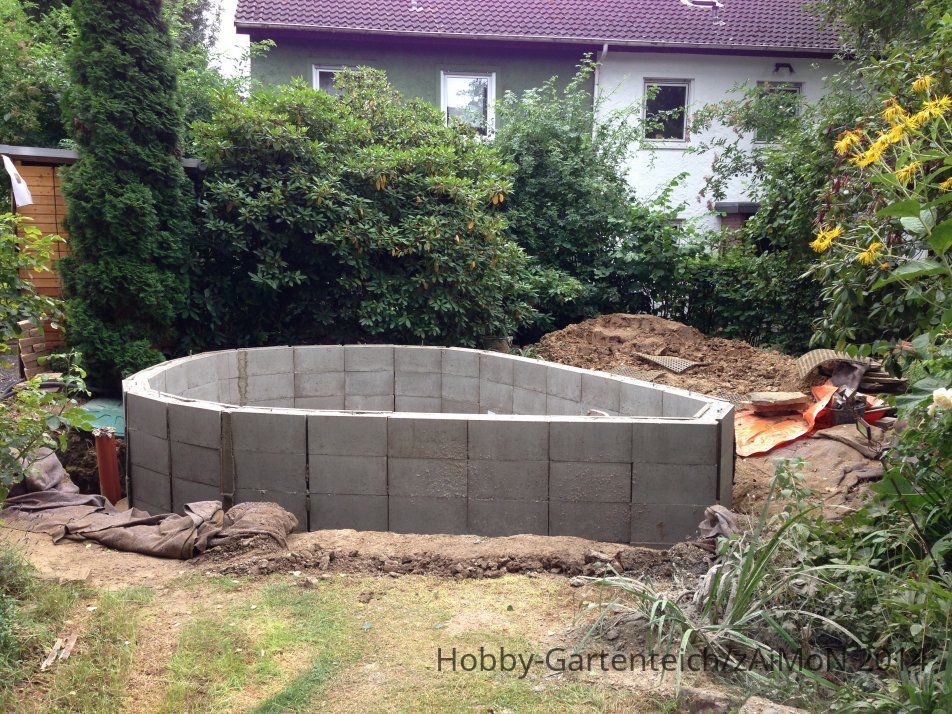

Rohbau
Mitte August 2013
img_9549-jpg.127183


img_9548-jpg.127184

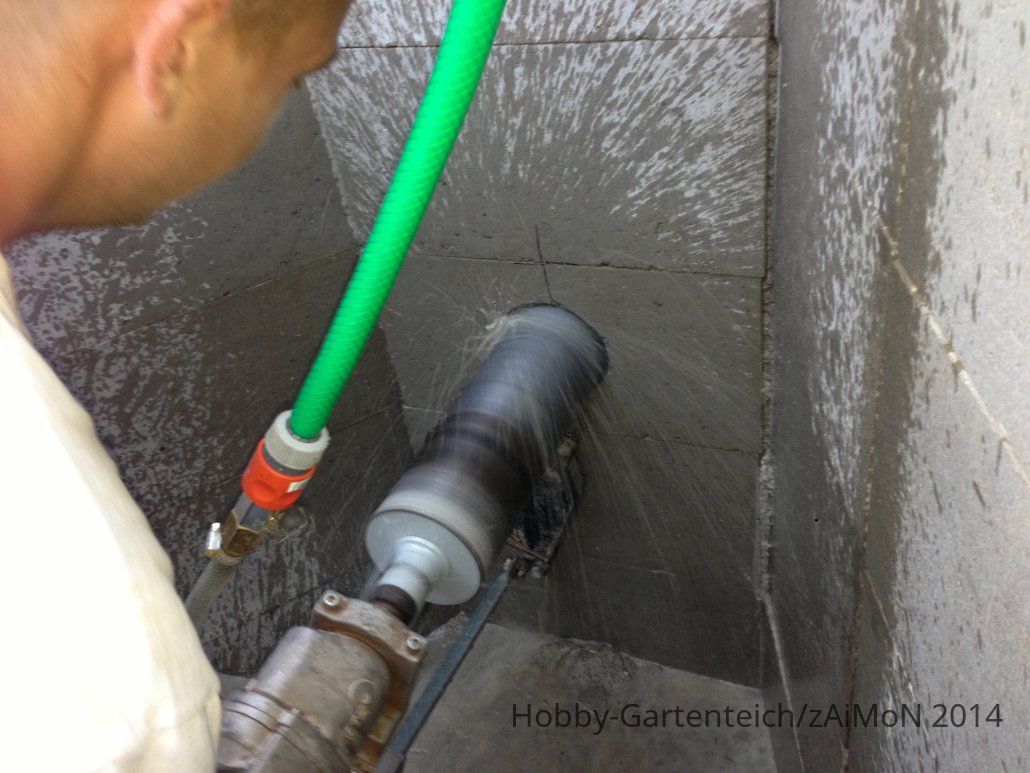

Dann wurde mit den Kernbohrungen begonnen
img_9587-jpg.127185

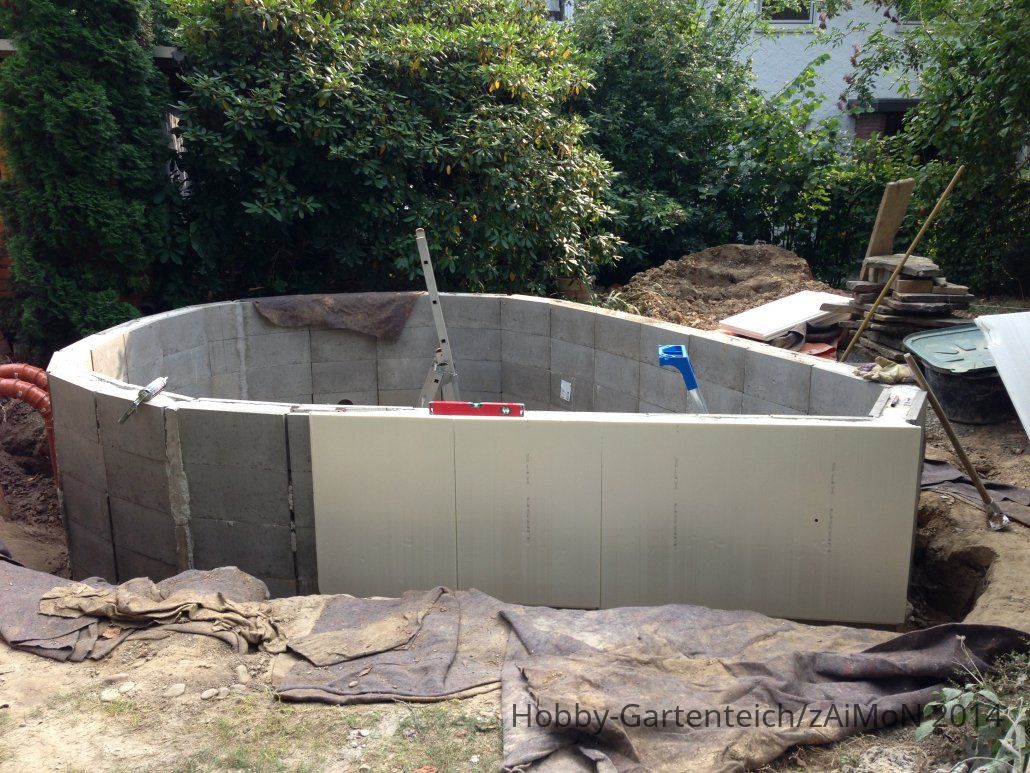

Rundum 80cm vom Rand runter mit Styrodur gedämmt

img_9671-jpg.127188


Fertig !
img_9698-jpg.127198

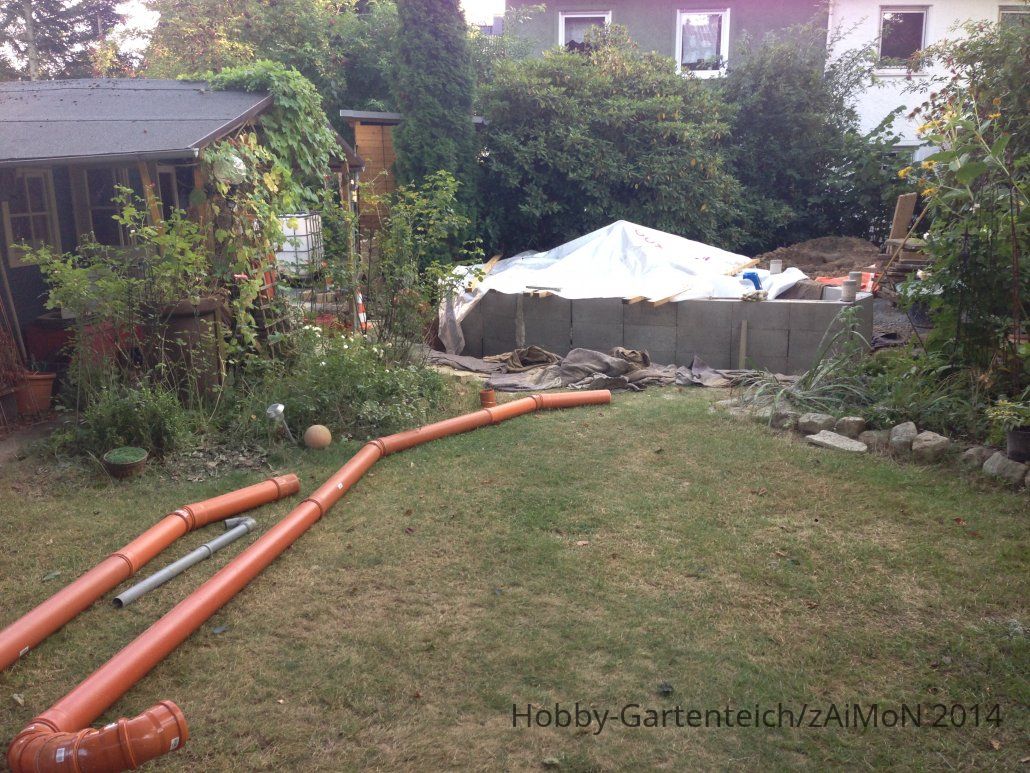

Weiter ging es mit dem Verlegen der Strömungsleitungen die mit Luftheber betrieben werden.
img_9627-jpg.127186


zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000
nochmal der Plan für die einzelnen Leitungen:

img_9704-jpg.127191

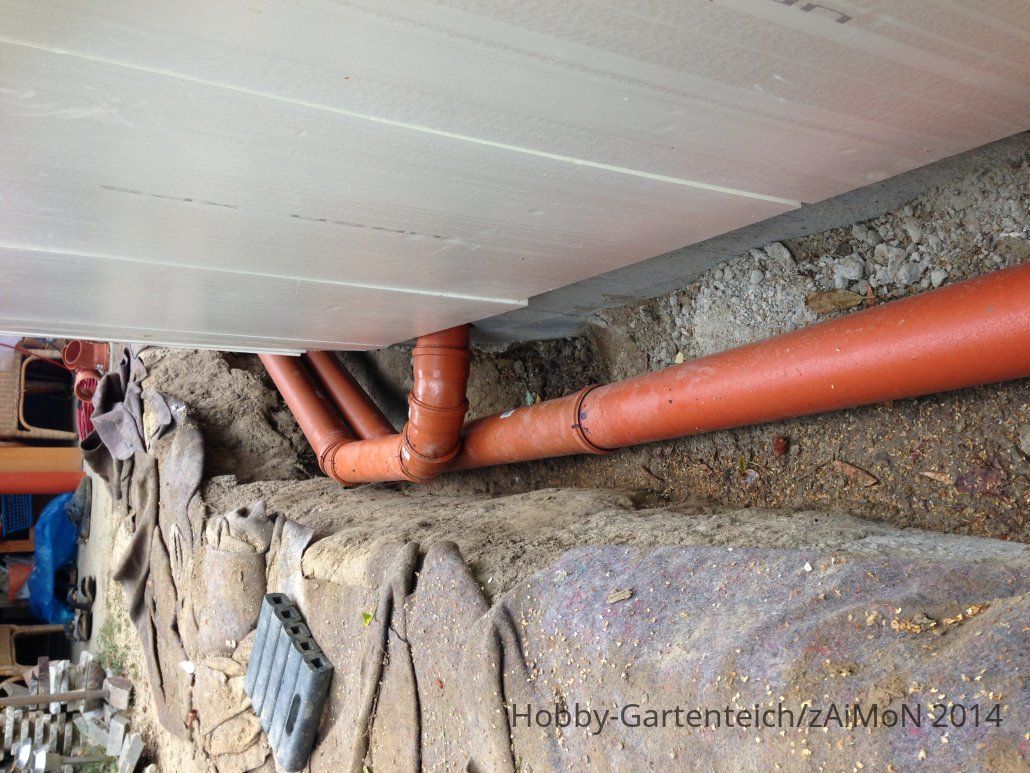

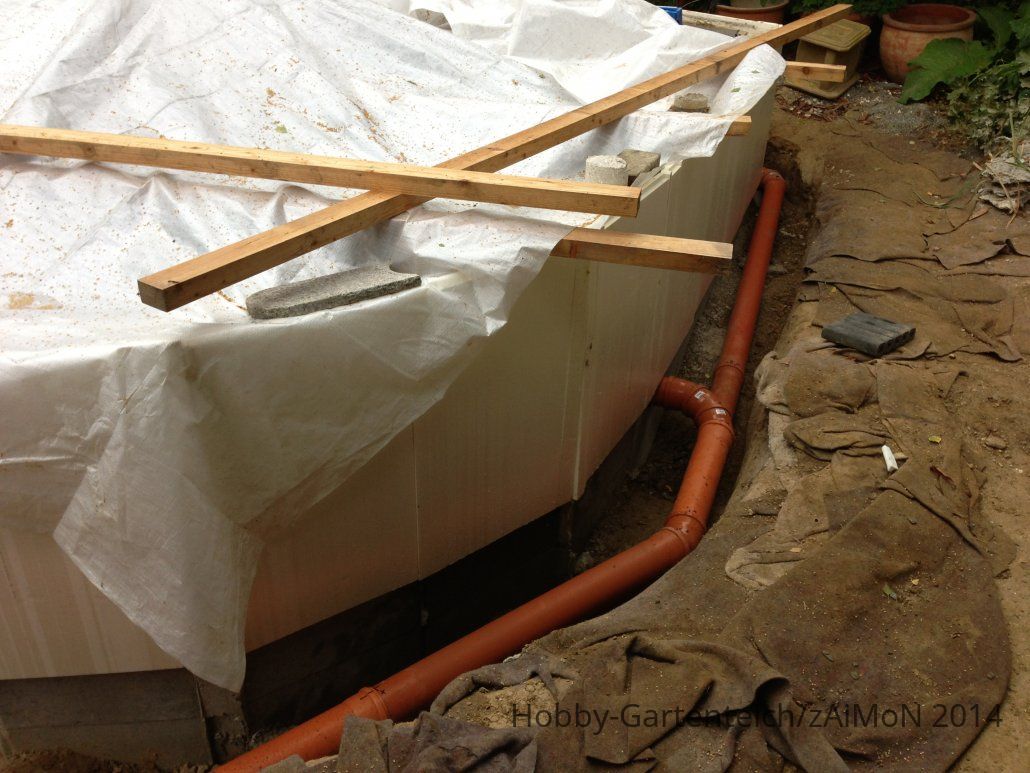

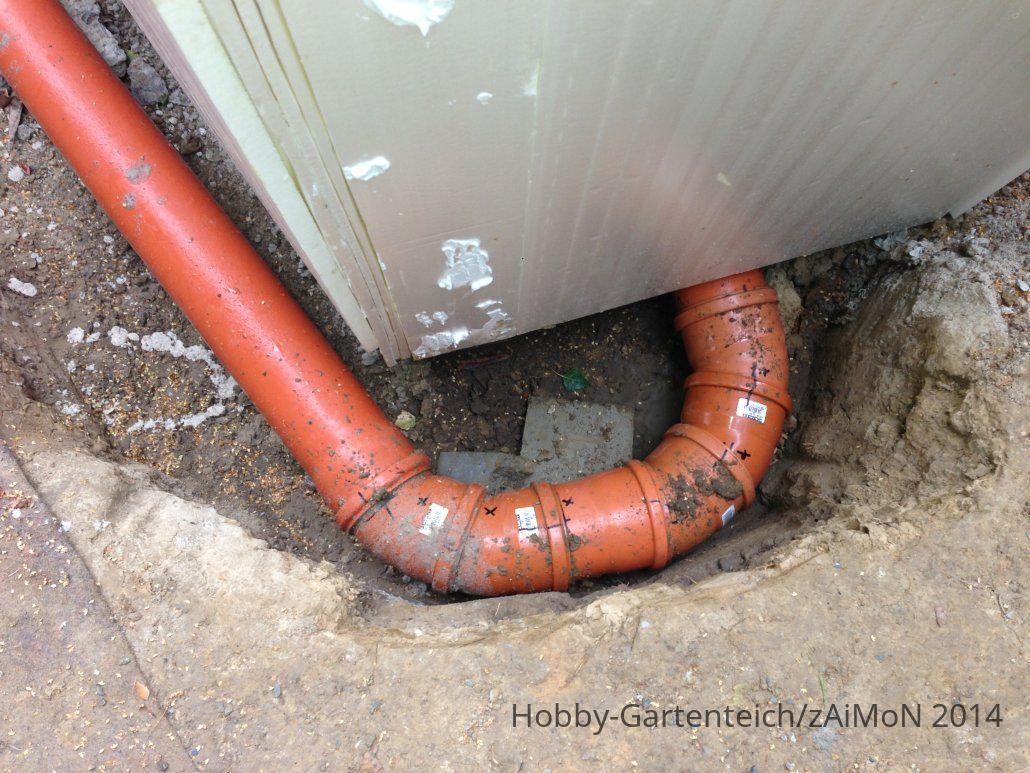

Ausführung:

img_9687-jpg.127193




img_9688-jpg.127192




img_9689-jpg.127195

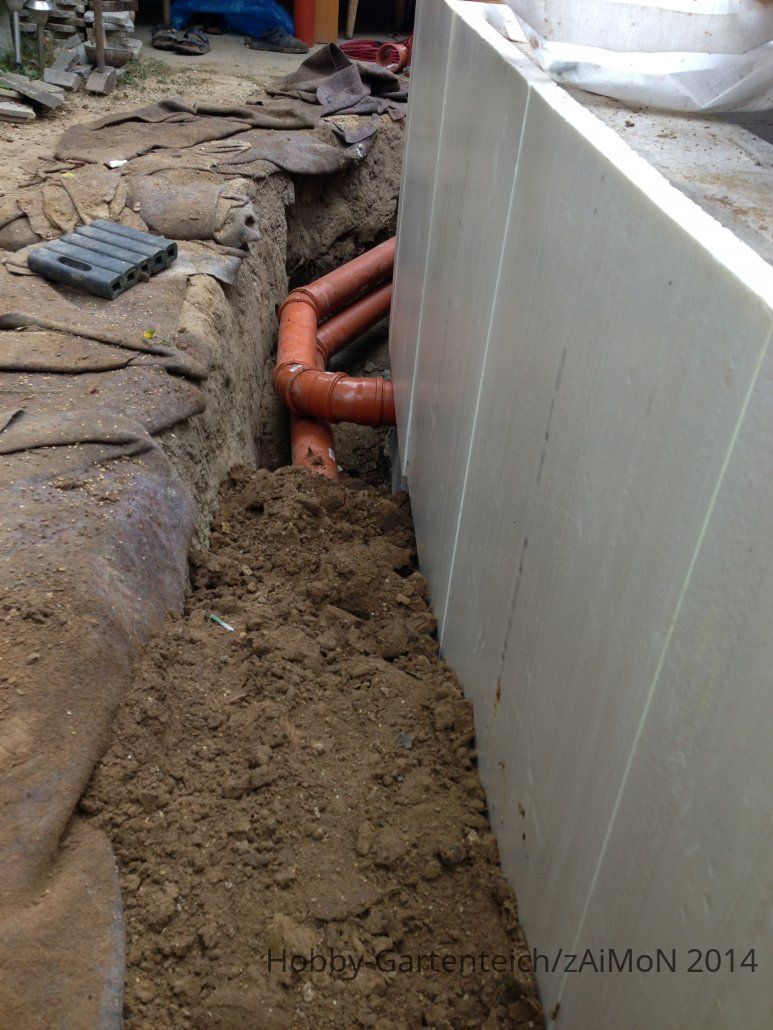

Verfüllen



img_9692-jpg.127197

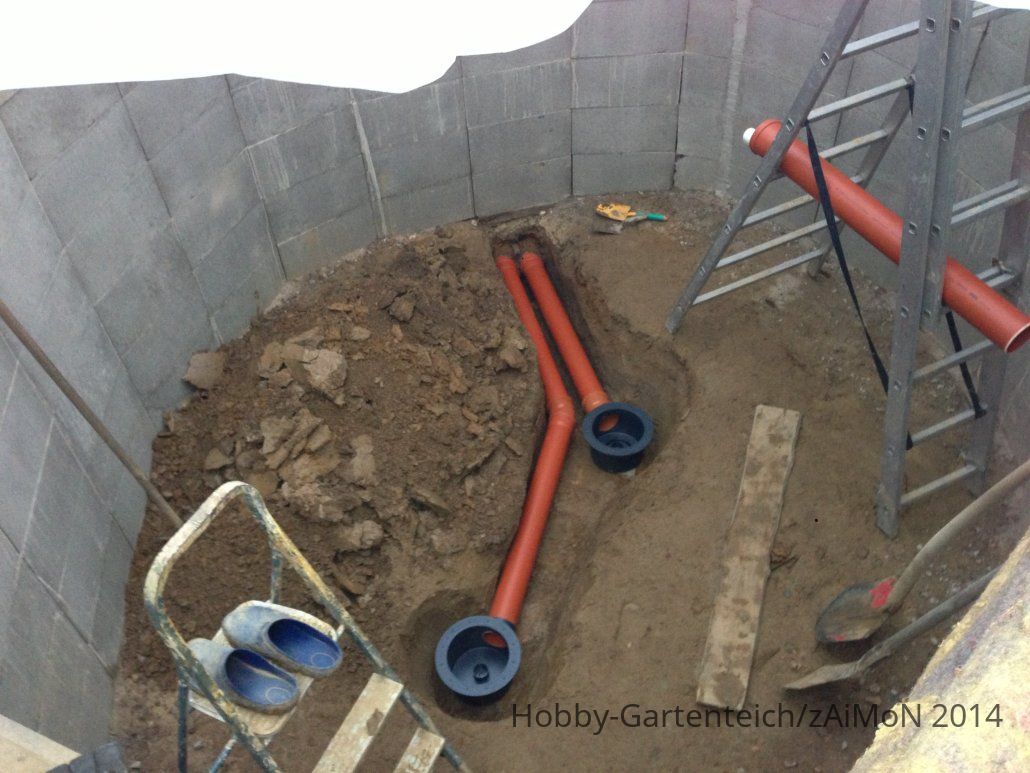

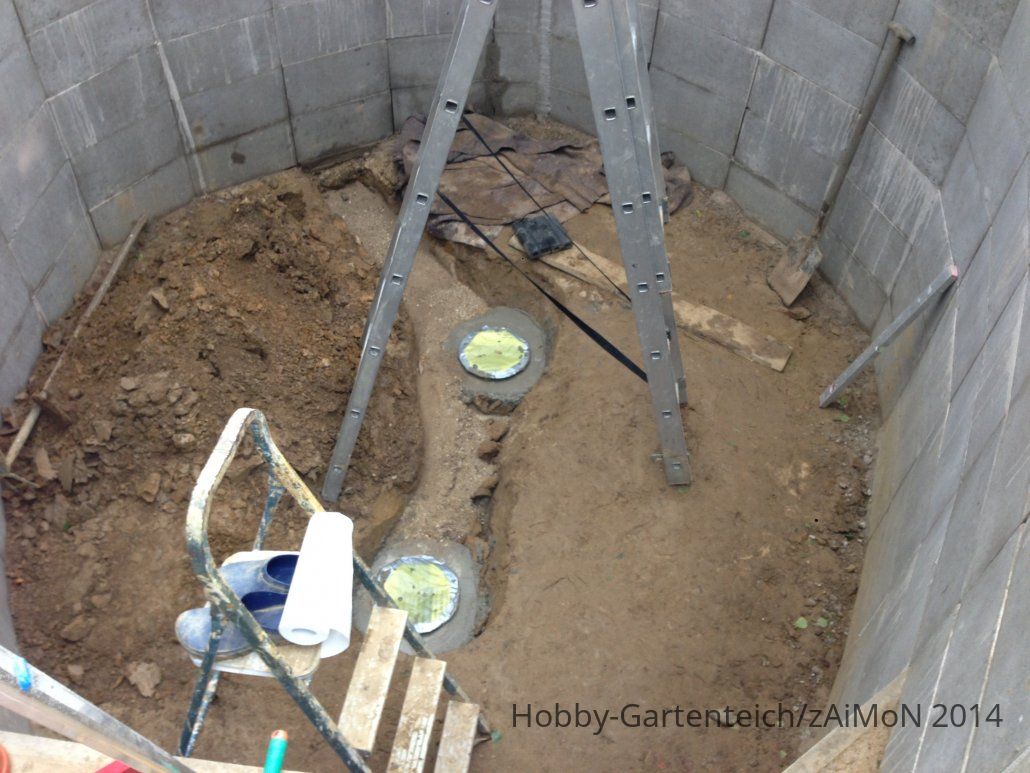

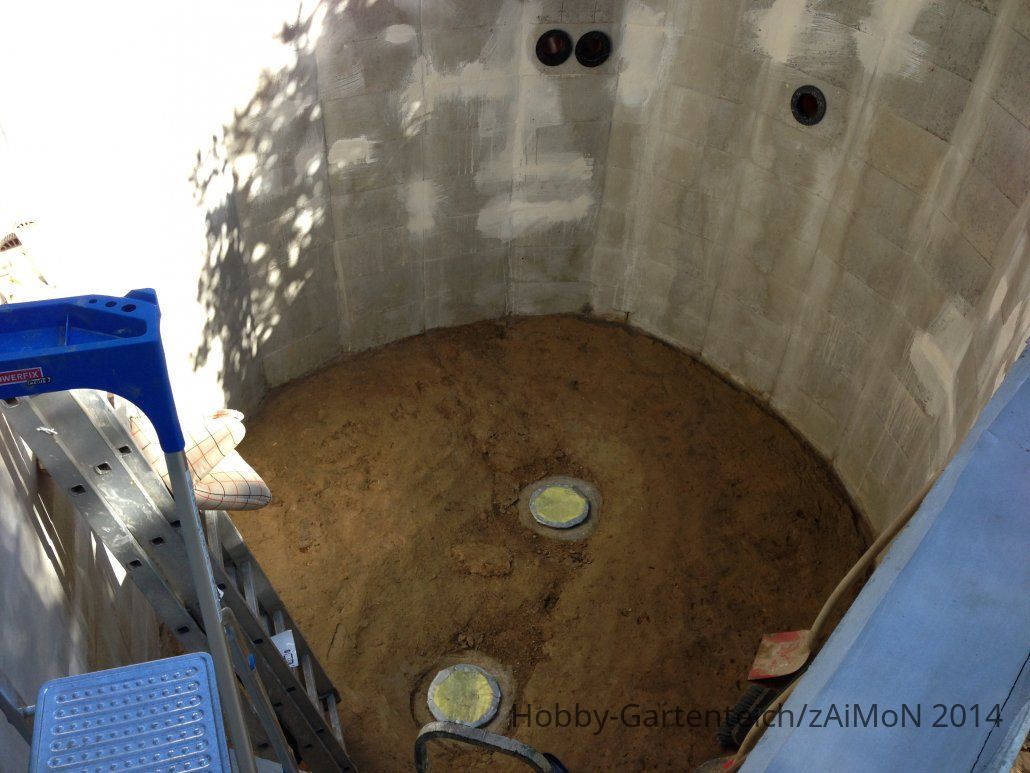

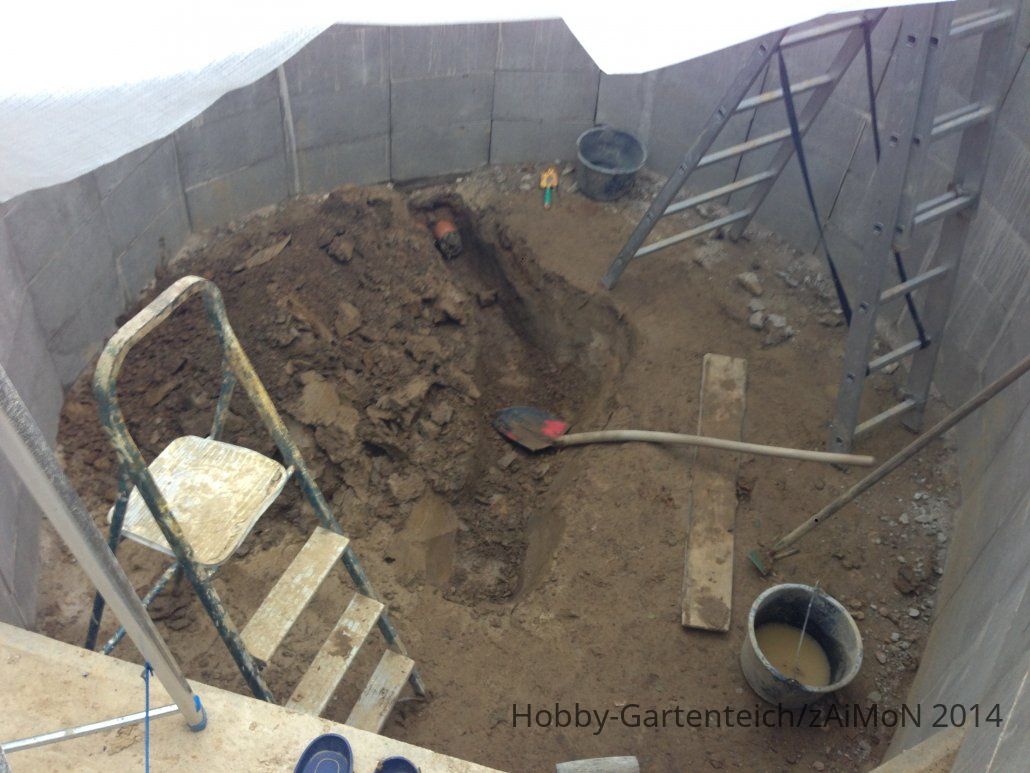

und jetzt die Arbeiten "im Innenbereich" für die zwei Bodenabläufe





img_9626-jpg.127187




img_9628-jpg.127189




img_9690-jpg.127194


img_9709-jpg.127200




Erst die Vorbereitungen für die endgültigen Trichter der Bodenabläufe in Form gebracht-



anschließend wurden die Leitungen passend verlegt und die Bodenabläufe abgeklebt und mit Beton fixiert.

Die Rohrleitung selber wurde in Sand eingeschlämmt.


zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000

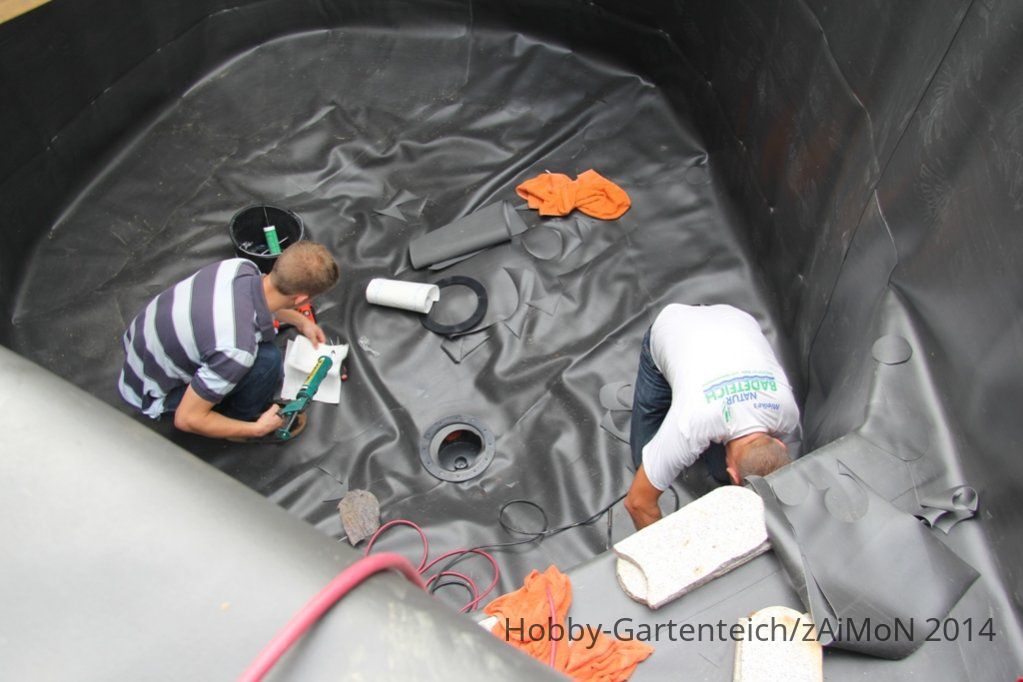

So langsam kann die Folie eingeschweisst werden!

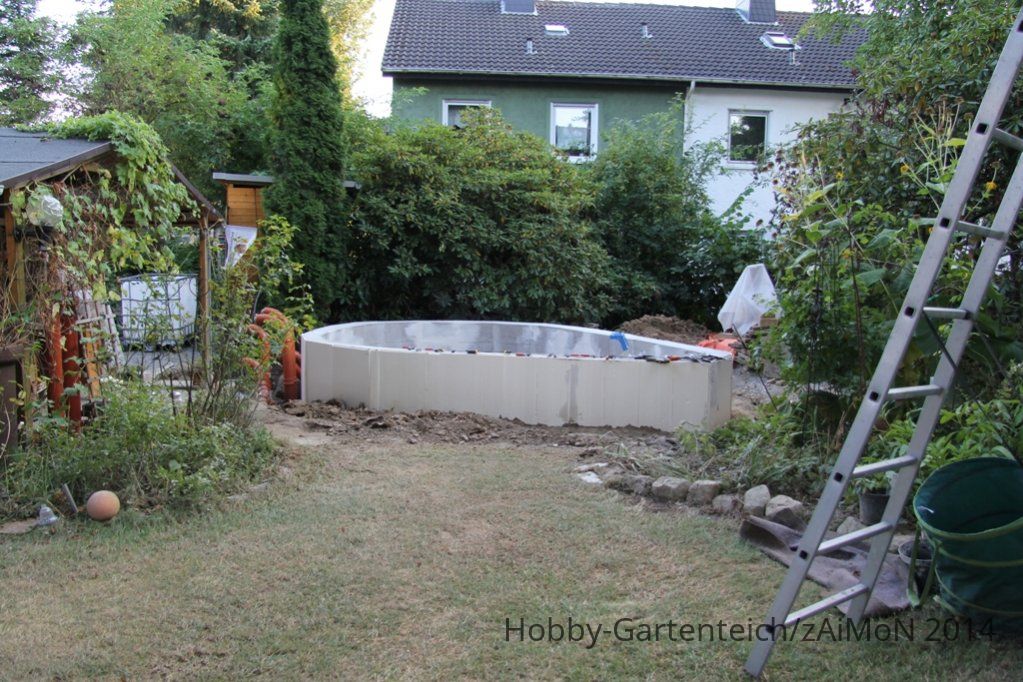

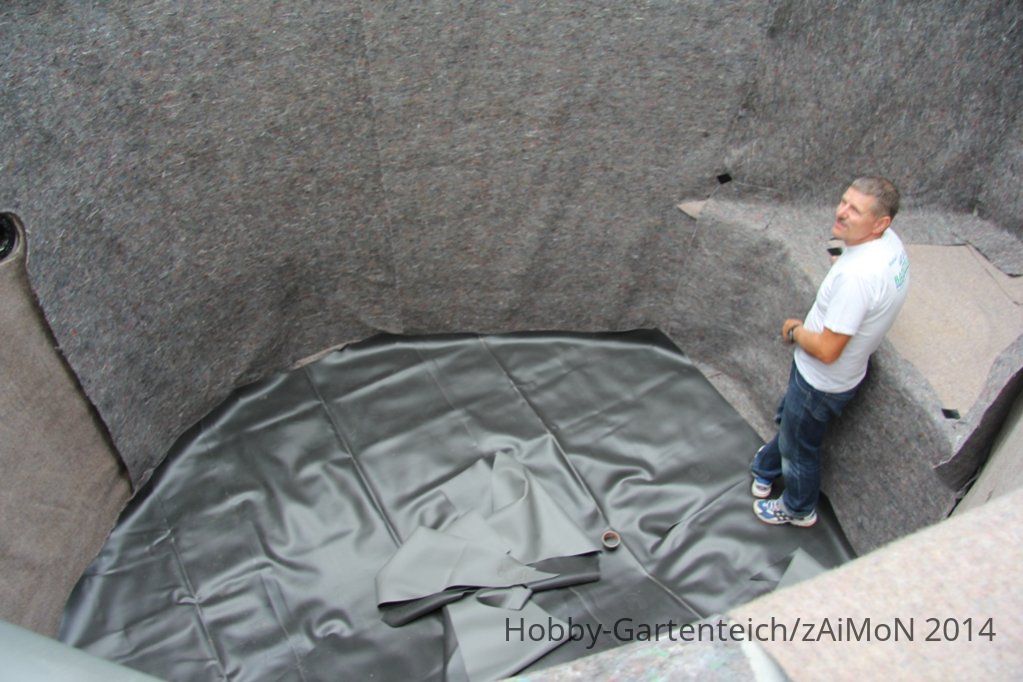

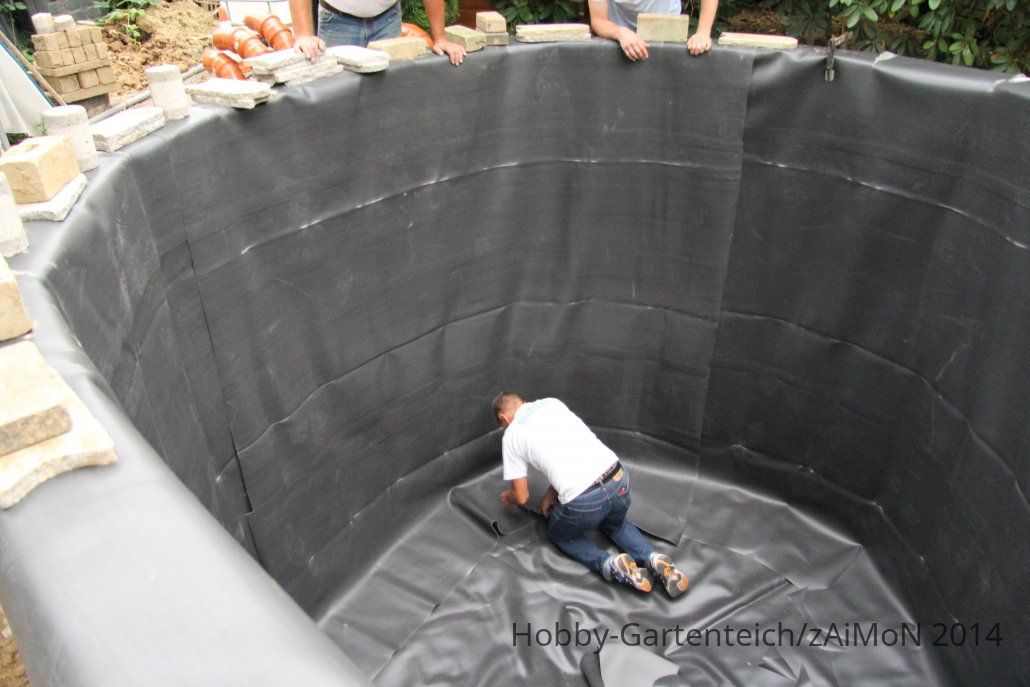

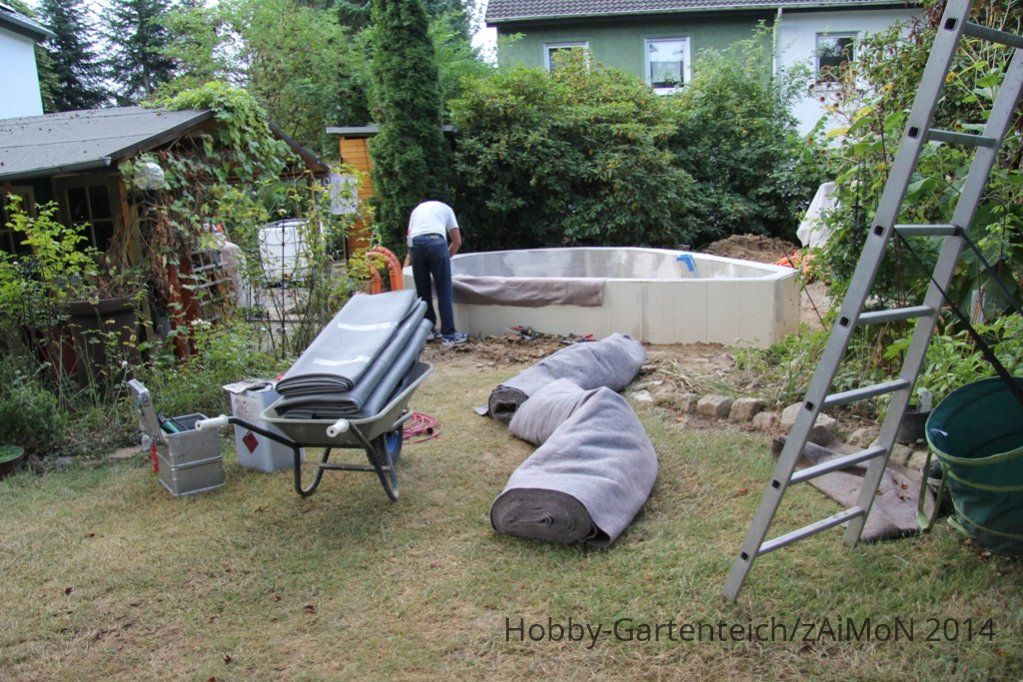

Anfang September 2013 Die Folienarbeiten



img_9038-jpg-klein-jpg.127202

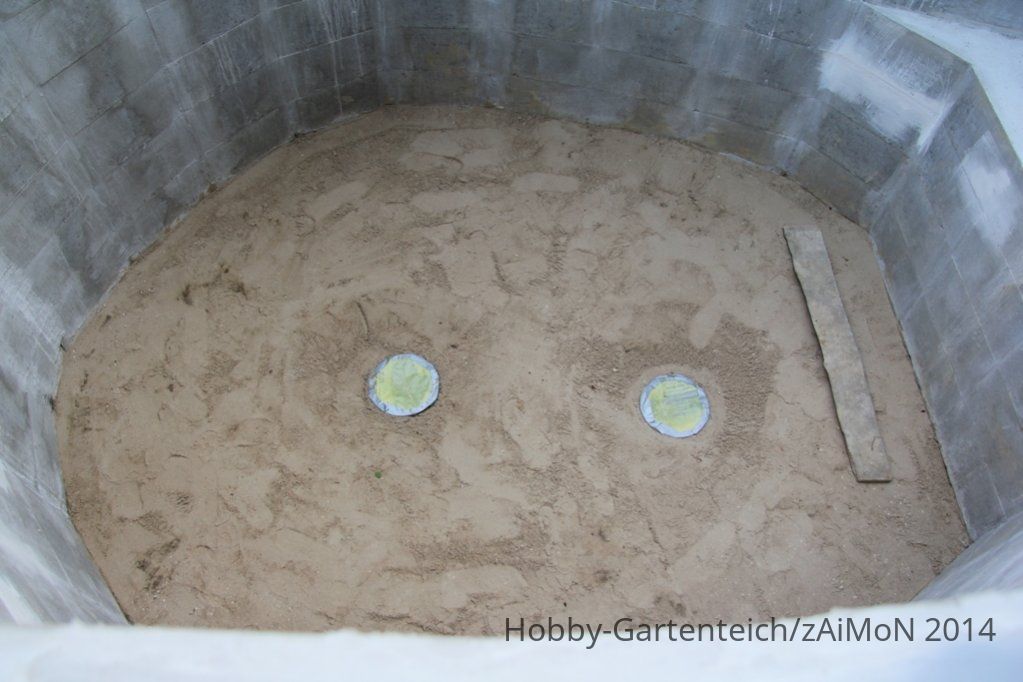

Sandschicht

img_9051-jpg-klein-jpg.127210


img_9066-jpg-klein-jpg.127216




img_9067-jpg-klein-jpg.127217


img_9081-jpg.127219


img_9113-jpgklein-jpg.127221

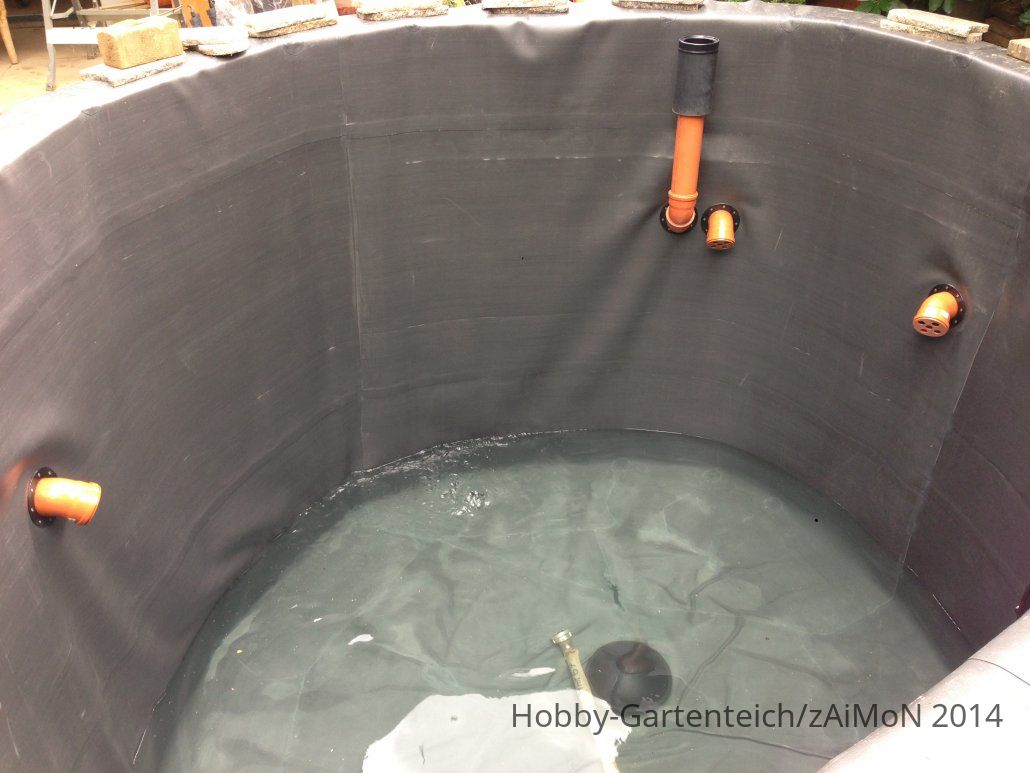

und Wasser rein

img_9820-jpg.127233

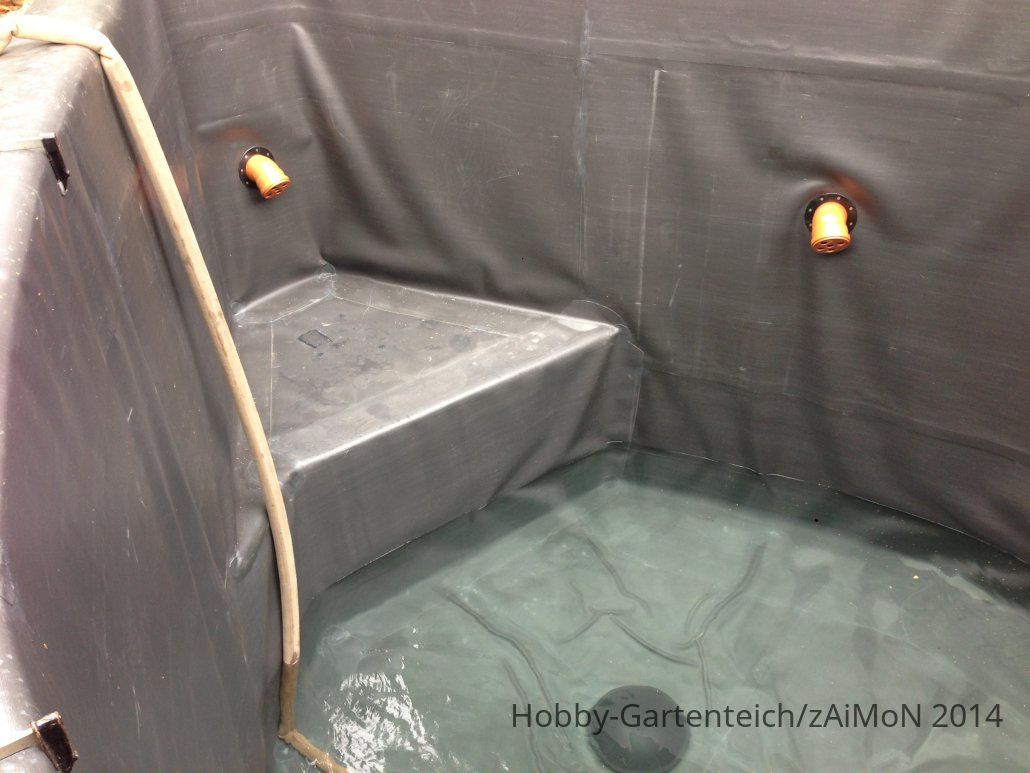

img_9821-jpg.127234

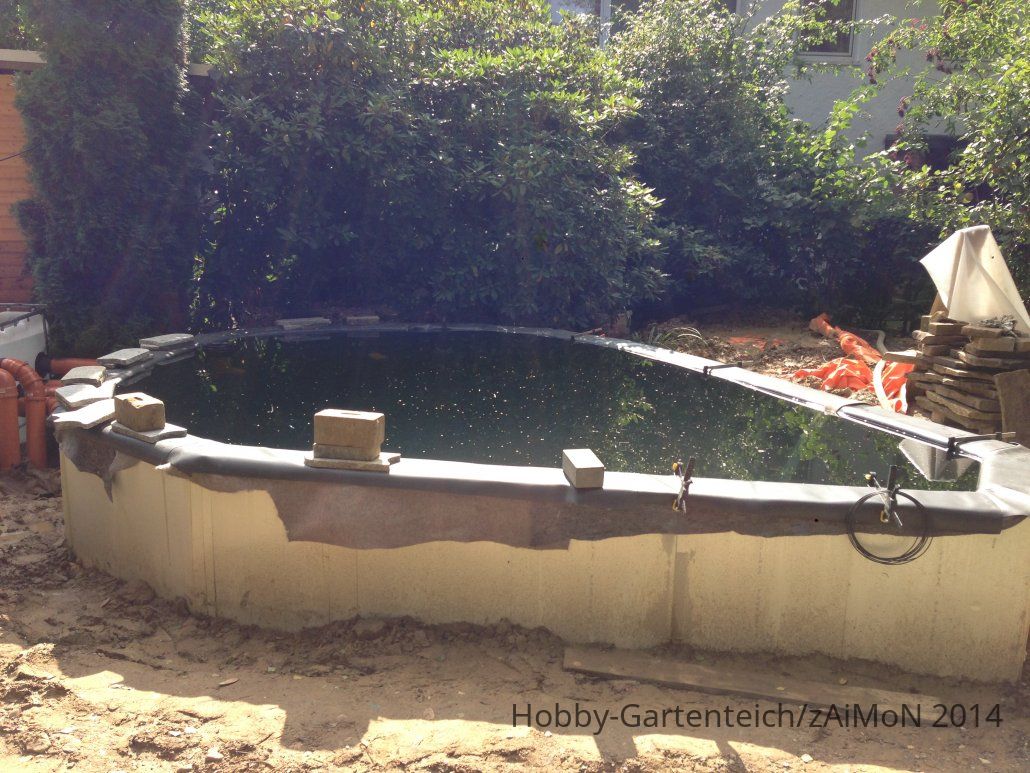

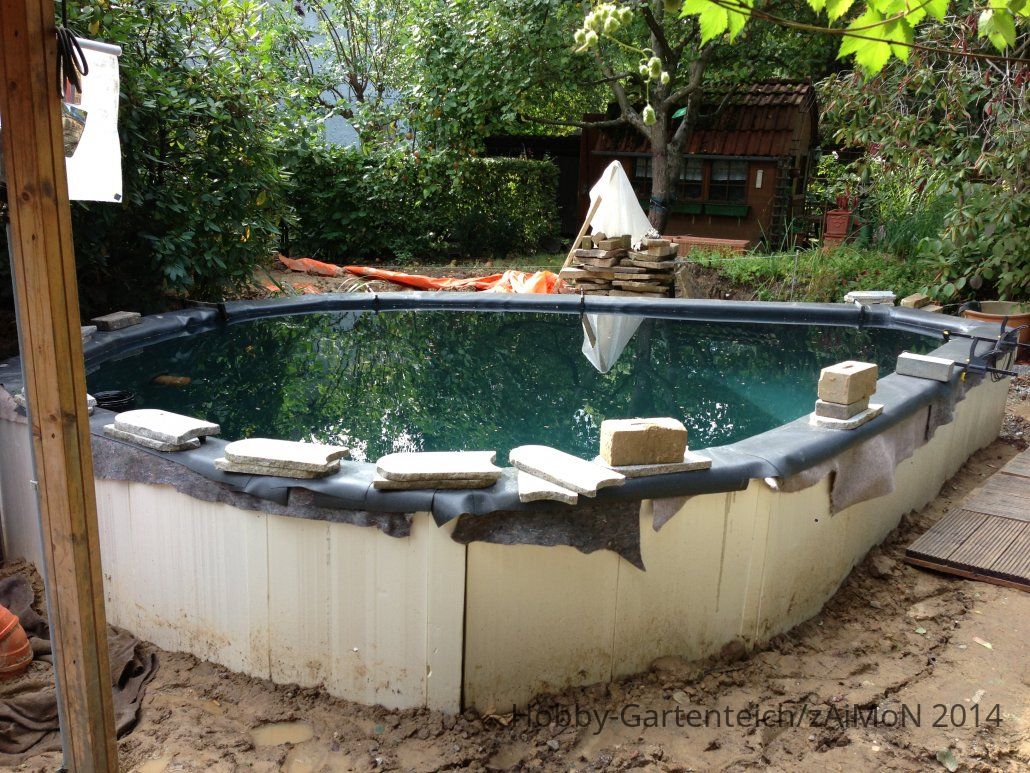

Voll bis zum Rand

img_9830-jpg.127241




img_9832-jpg.127243

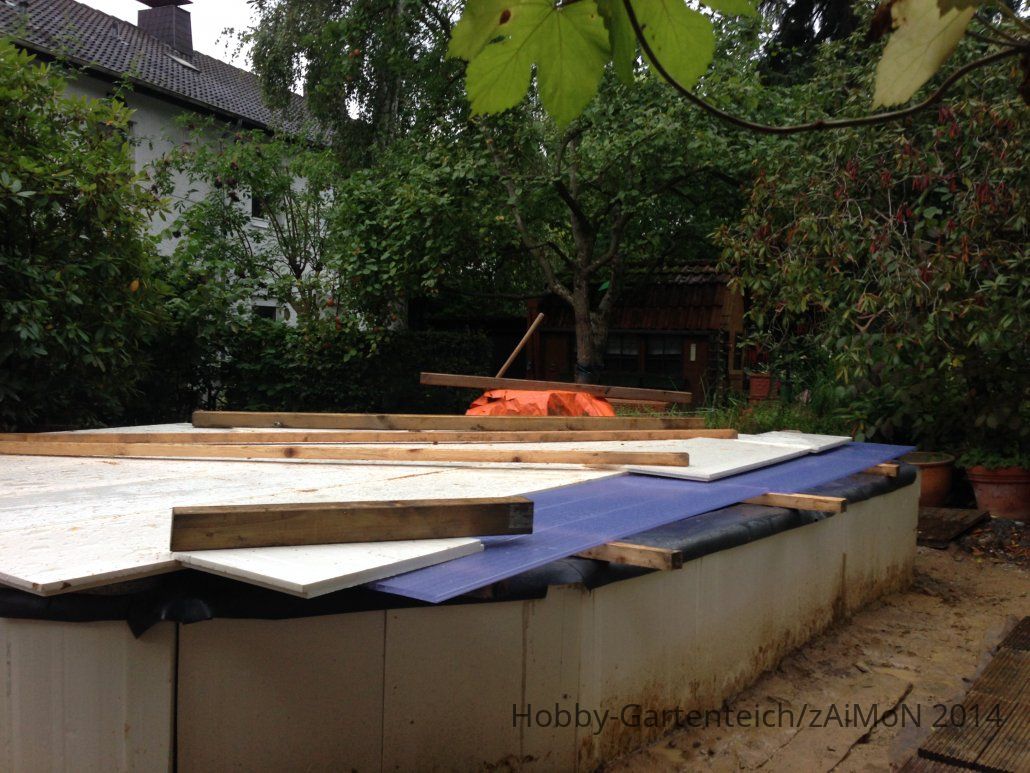

Die Folie wurde noch befestigt und der Teich abgedeckt zum Saisonende

img_9888-jpg.127245


zAiMoN

Mitglied
Dabei seit
20. Juli 2008
Beiträge
885
Ort
33
Teichtiefe (cm)
270
Teichvol. (l)
25000
img_0030-jpg.127250




img_0028-jpg.127249

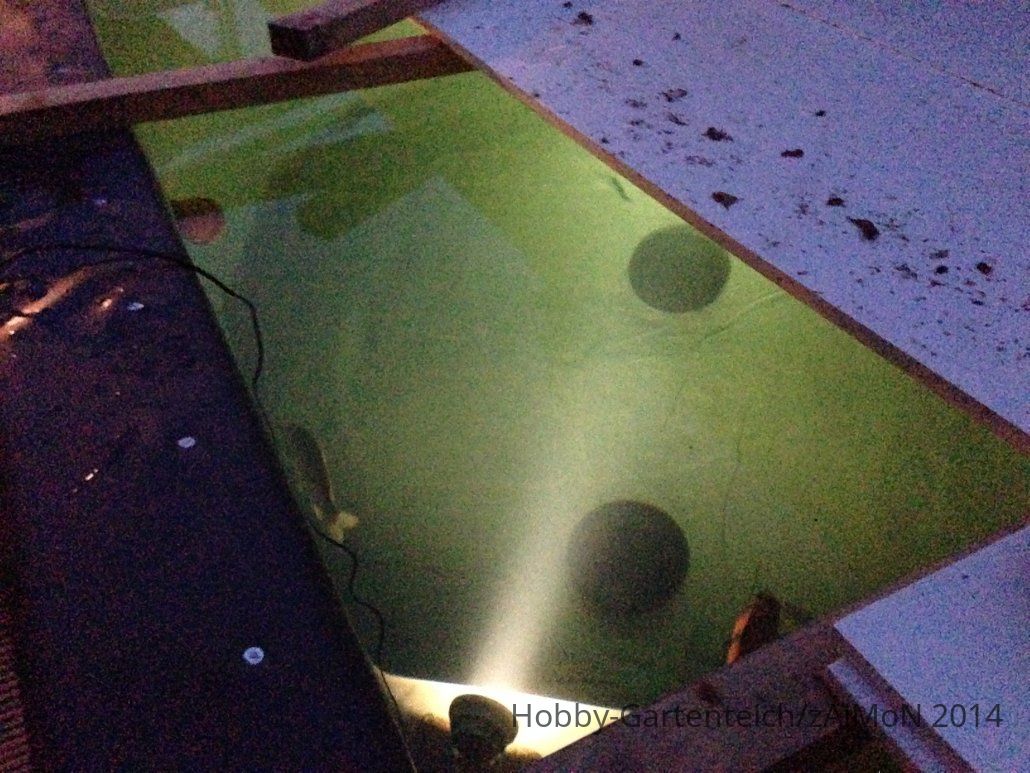

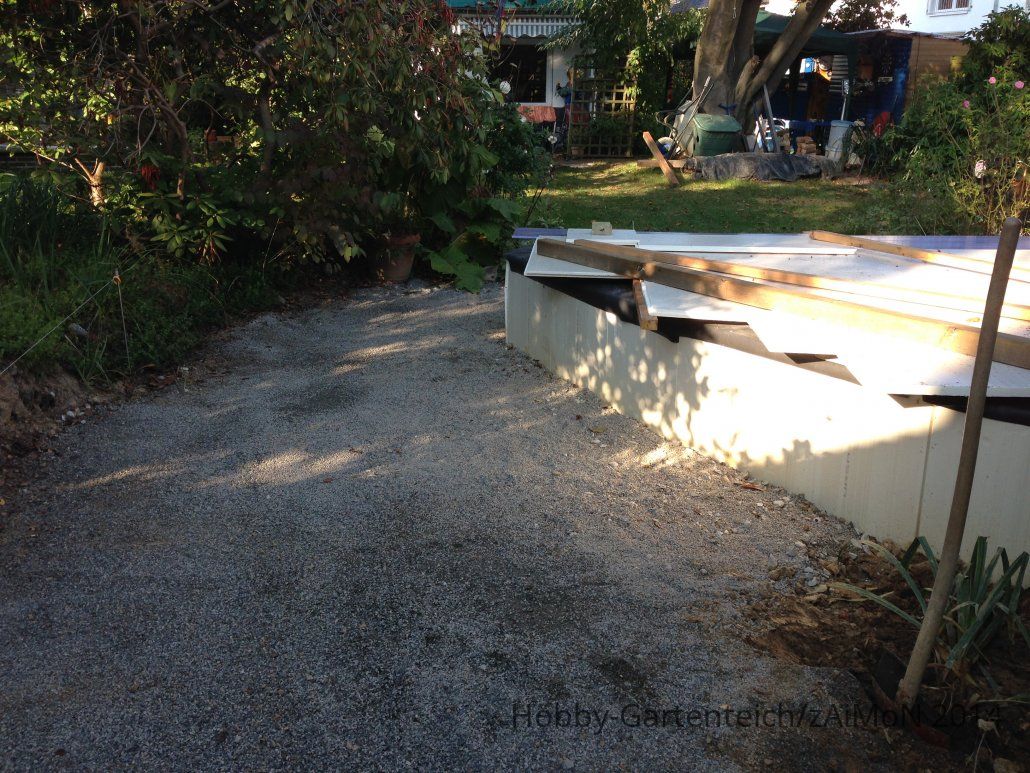

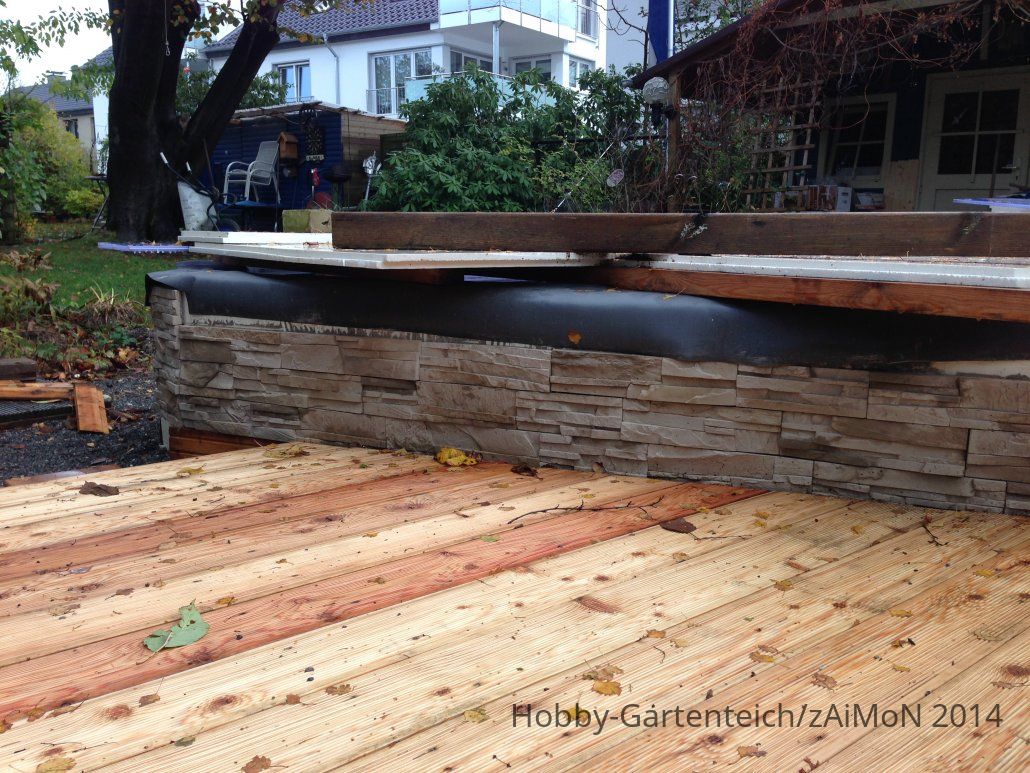

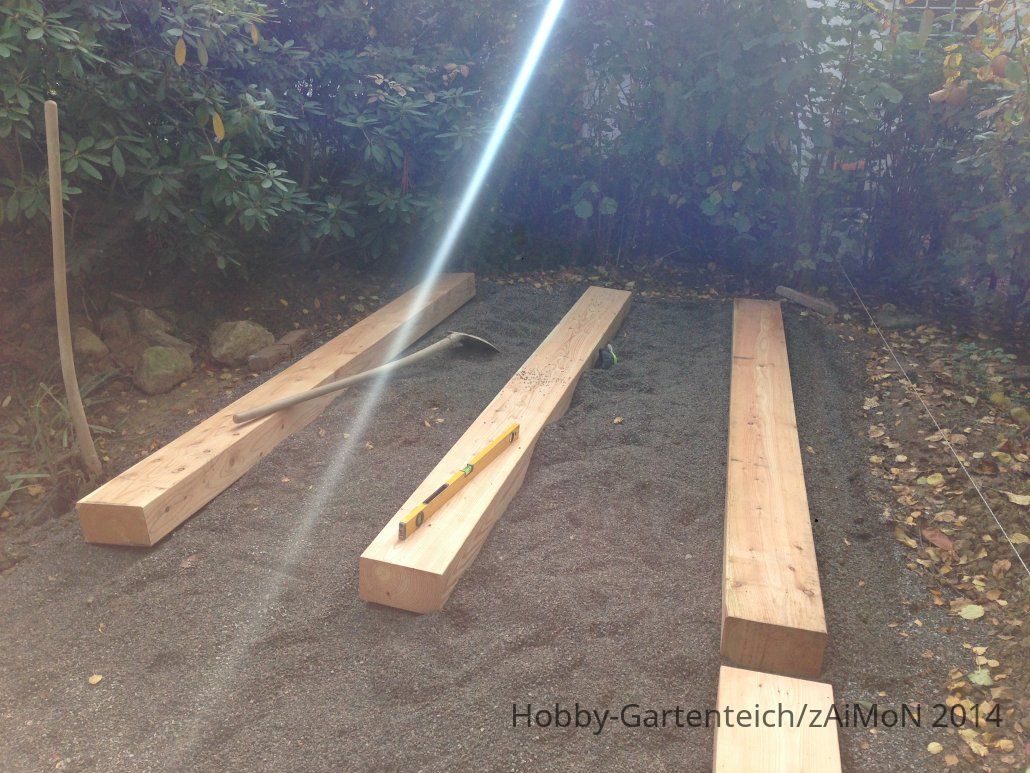

Endlich ist die Erde weg und der Terassenbau kann beginnen

img_0013-jpg.127246




img_0513-jpg.127258
7

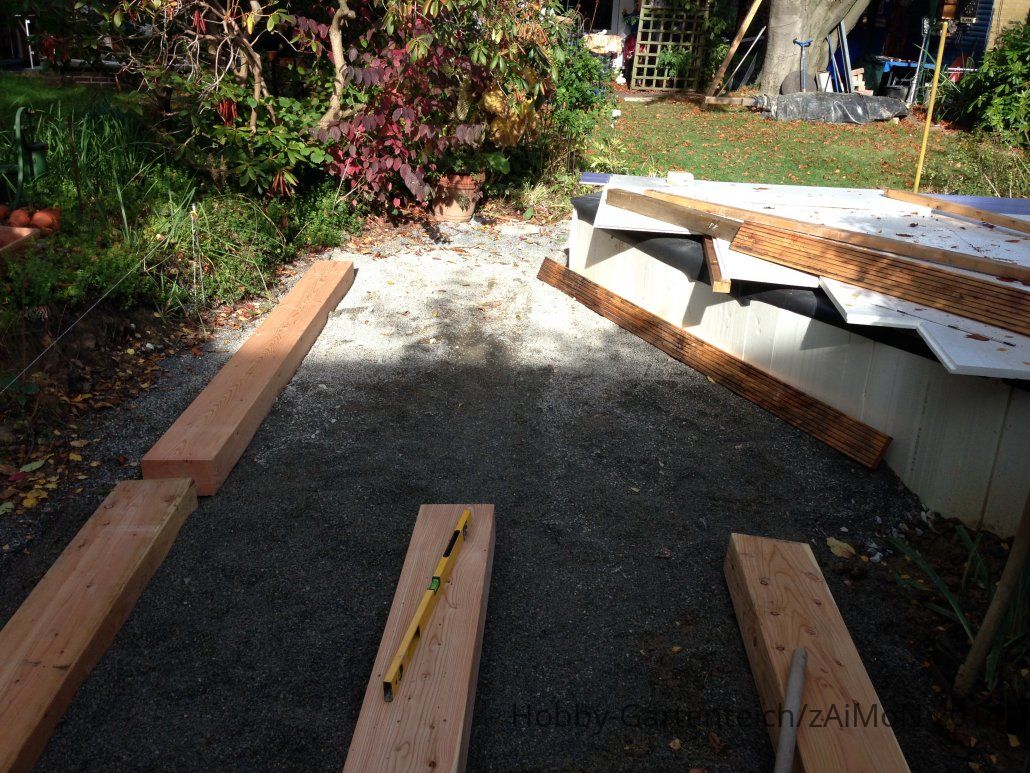

img_0515-jpg.127259

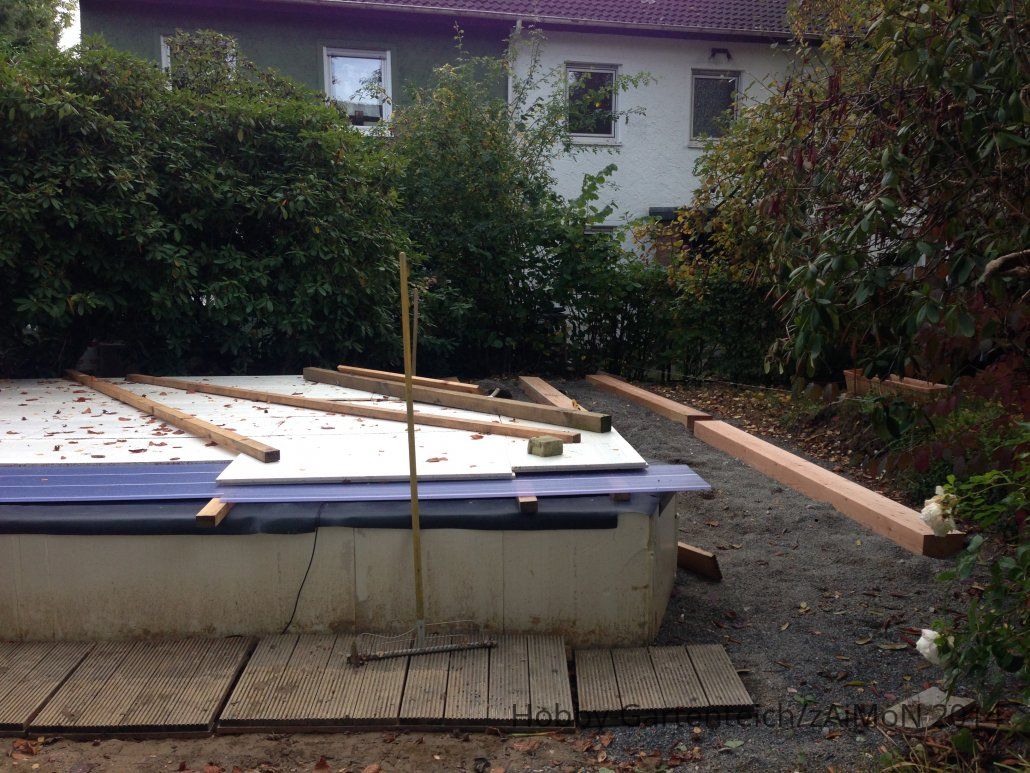

img_0523-jpg.127260

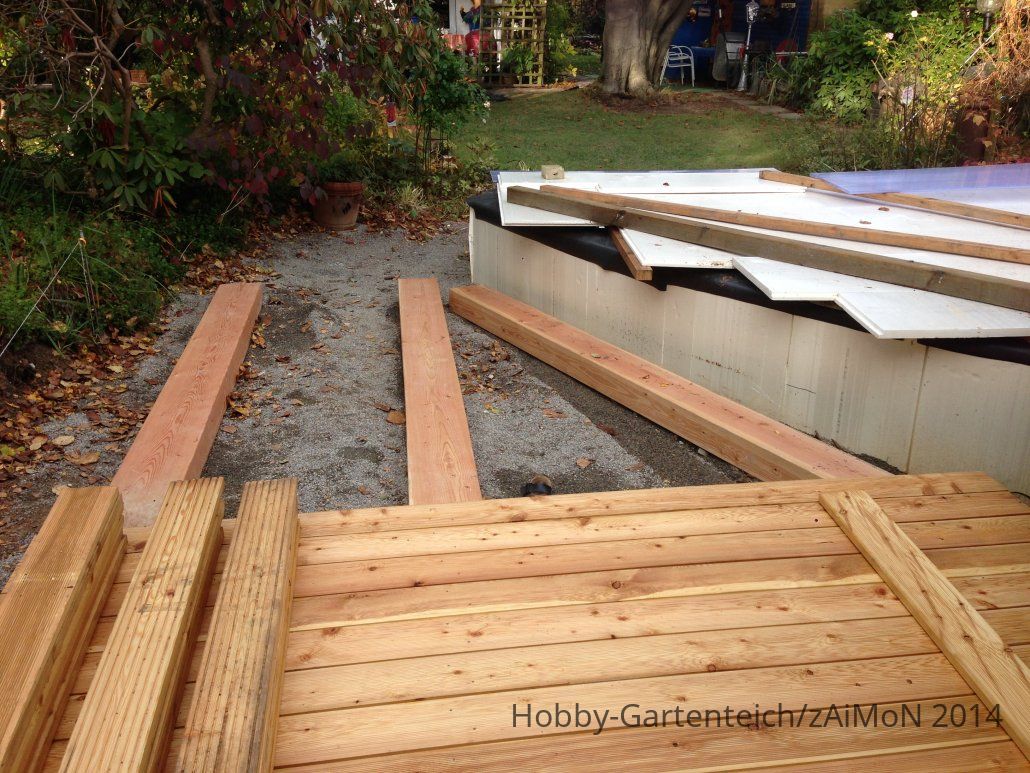

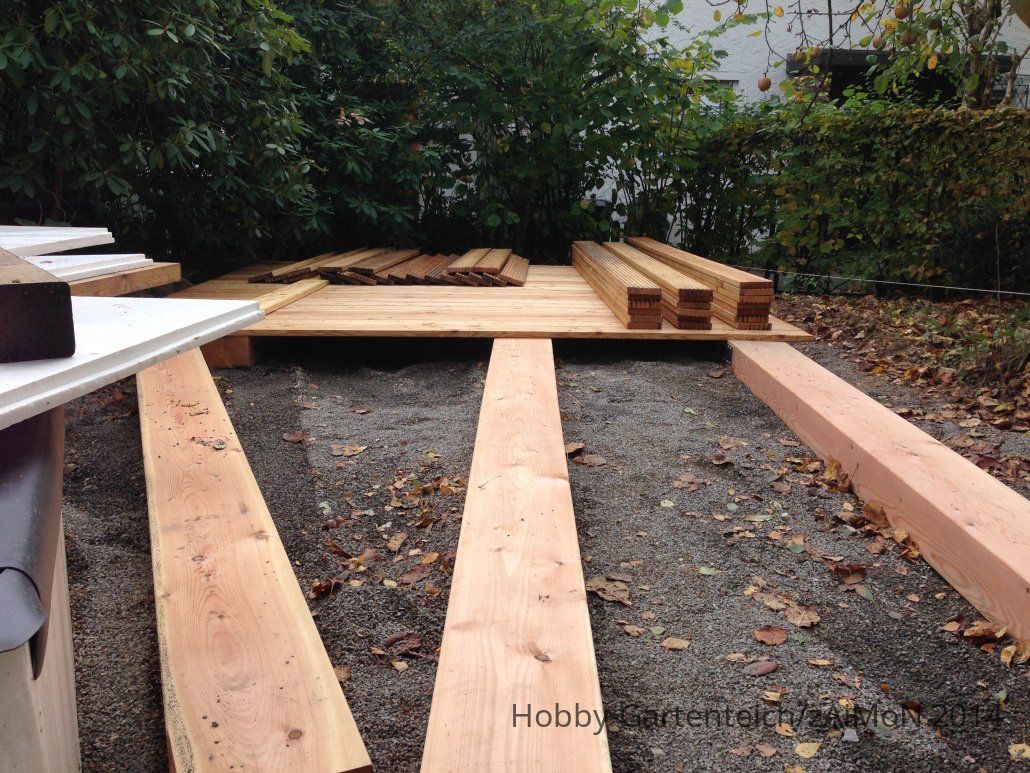

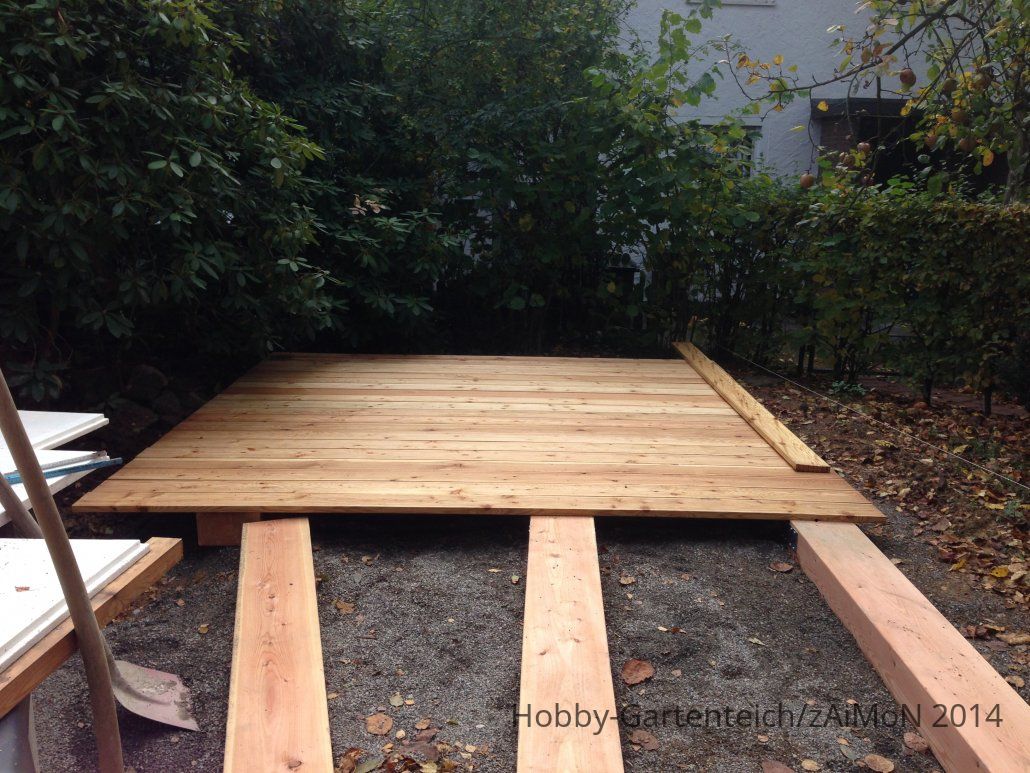

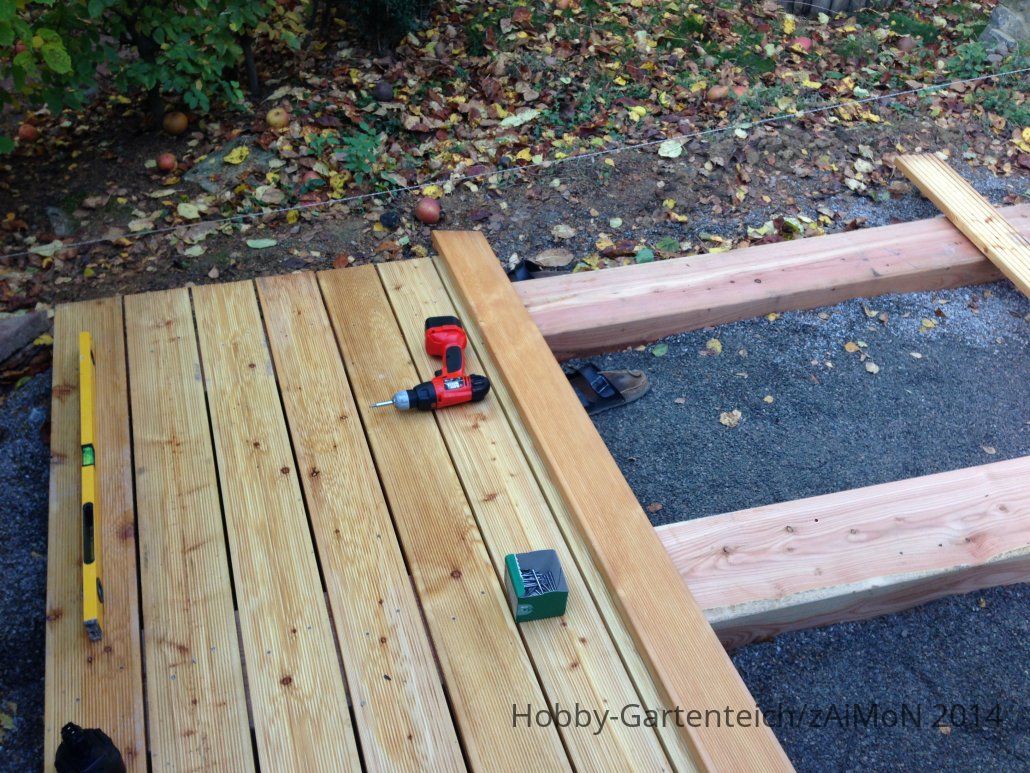

Der Anfang ist gemacht

img_0615-jpg.127265




img_0618-jpg.127266




img_0620-jpg.127267




img_0621-jpg.127268




img_0873-jpg.127280

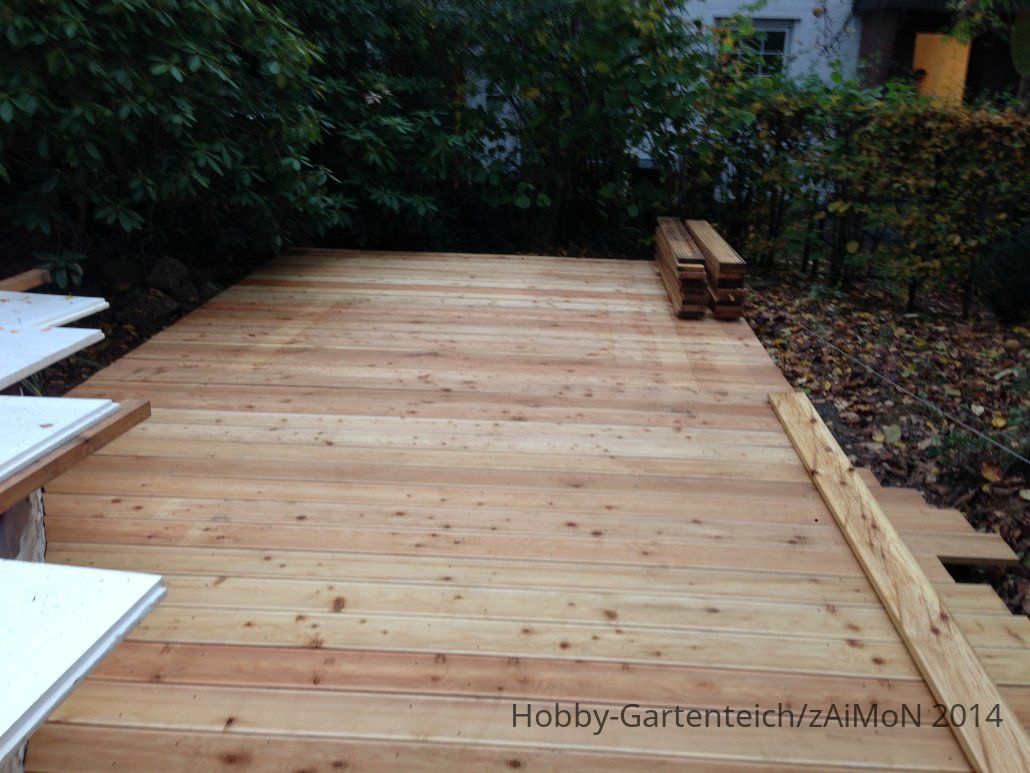

img_0717-jpg.127273


img_0947-jpg.127289

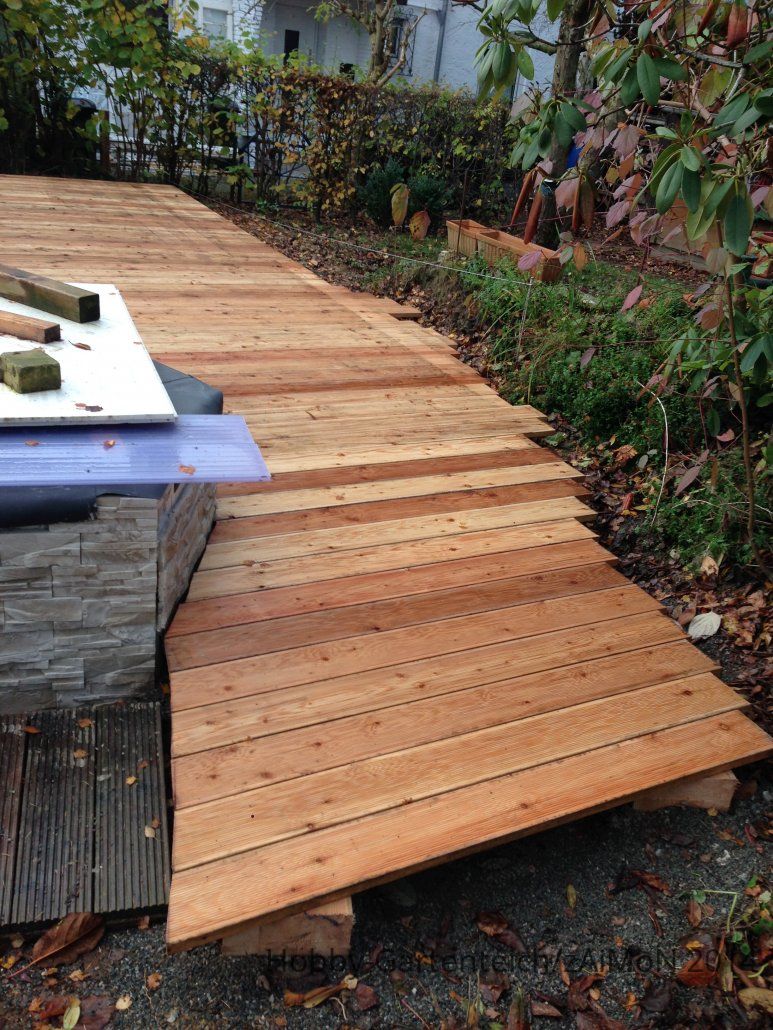

Terasse zu 90% fertig
