Spülwasser wegpumpen / Magnetventile / Steuerung
- Ersteller Tuppertasse
- Start Datum
DbSam
Mitglied
- Dabei seit
- 31. Mai 2011
- Beiträge
- 3.825
- Ort
- 09405 Zschopau
- Rufname
- Carsten
- Teichfläche (m²)
- 10
- Teichtiefe (cm)
- 150
- Teichvol. (l)
- 13500
- Besatz
- 15 Goldfische
Guten Morgen Sven,
habe Deinen Satz nochmals gelesen und ahne, was Du damit ausdrücken wolltest.
Von den normalen Rückschlagventilen würde ich auch abraten, sondern eines mit Klappe wählen.
Ansonsten kann man auch darauf verzichten, wenn die Verteilung nahe am Behälter ist.
Für den Winterbetrieb ist ein Gefälle sehr von Vorteil, wenn alles so installiert werden kann, dass sich die Leitungen entleeren können.
Der Schmutzwasserbehälter muss eine dafür ausreichende Größe besitzen.
Unabhängig davon bleiben die anderen Probleme bei der Ansteuerung verschiedener Leitungen und einer Pumpe mit Schwimmerschalter bestehen.
Es sei denn, Tuppertasse meinte einen separaten Schwimmerschalter. Was aber auch nicht so direkt aus dem Satz zu herauszulesen war.
Gruß Carsten
habe Deinen Satz nochmals gelesen und ahne, was Du damit ausdrücken wolltest.
Von den normalen Rückschlagventilen würde ich auch abraten, sondern eines mit Klappe wählen.
Ansonsten kann man auch darauf verzichten, wenn die Verteilung nahe am Behälter ist.
Für den Winterbetrieb ist ein Gefälle sehr von Vorteil, wenn alles so installiert werden kann, dass sich die Leitungen entleeren können.
Der Schmutzwasserbehälter muss eine dafür ausreichende Größe besitzen.
Unabhängig davon bleiben die anderen Probleme bei der Ansteuerung verschiedener Leitungen und einer Pumpe mit Schwimmerschalter bestehen.
Es sei denn, Tuppertasse meinte einen separaten Schwimmerschalter. Was aber auch nicht so direkt aus dem Satz zu herauszulesen war.
Gruß Carsten
Tuppertasse
Mitglied
- Dabei seit
- 27. Okt. 2013
- Beiträge
- 784
- Rufname
- Earl
- Teichfläche (m²)
- 45
- Teichtiefe (cm)
- 1400
- Teichvol. (l)
- 22000
- Besatz
- 9 Kois und normale Goldfischwahnsinn
(und nicht meine beiden Schildkröten vergessen :-)
Hallo an Alle,
bin jetzt wieder zurück und habe mir mal die Antworten angeschuaut und erstmal vielen Dank schonmal für die vielen Infos. So nun zu den Antworten:
1. Ich werde wenn zentral in die Leitung direkt nach der Pumpe eine Rückschlagklappe einsetzen (auf keinen Fall ein Ventil). Welche nehmt ihr da ?
2. Danach kommt der Header zu den drei Magnetventilen - Wege muss ich noch schauen.
3. Tja, Winterbetrieb ist echt nicht so einfach. Das beste wäre glaube ich einfach das System komplett zu entleeren und direkt das Spülwasser mit freiem Gefälle in eine Grube zu leiten und die Spülzyklen zu erhöhen. Das könnte ich schön mit einem U-Rohr lösen solange der Auslauf höher ist als der Platz zum Einlauf der Grube. Falls das System im Winter laufen müsste sehe ich echt die Gefhar des Einfrierens
bin jetzt wieder zurück und habe mir mal die Antworten angeschuaut und erstmal vielen Dank schonmal für die vielen Infos. So nun zu den Antworten:
1. Ich werde wenn zentral in die Leitung direkt nach der Pumpe eine Rückschlagklappe einsetzen (auf keinen Fall ein Ventil). Welche nehmt ihr da ?
2. Danach kommt der Header zu den drei Magnetventilen - Wege muss ich noch schauen.
3. Tja, Winterbetrieb ist echt nicht so einfach. Das beste wäre glaube ich einfach das System komplett zu entleeren und direkt das Spülwasser mit freiem Gefälle in eine Grube zu leiten und die Spülzyklen zu erhöhen. Das könnte ich schön mit einem U-Rohr lösen solange der Auslauf höher ist als der Platz zum Einlauf der Grube. Falls das System im Winter laufen müsste sehe ich echt die Gefhar des Einfrierens
müssen es diese Kugelventile sein ?
hatte ich mir schon aus dem anderen Beitrag notiert
Zuletzt bearbeitet:
Tuppertasse
Mitglied
- Dabei seit
- 27. Okt. 2013
- Beiträge
- 784
- Rufname
- Earl
- Teichfläche (m²)
- 45
- Teichtiefe (cm)
- 1400
- Teichvol. (l)
- 22000
- Besatz
- 9 Kois und normale Goldfischwahnsinn
(und nicht meine beiden Schildkröten vergessen :-)
DbSam
Mitglied
- Dabei seit
- 31. Mai 2011
- Beiträge
- 3.825
- Ort
- 09405 Zschopau
- Rufname
- Carsten
- Teichfläche (m²)
- 10
- Teichtiefe (cm)
- 150
- Teichvol. (l)
- 13500
- Besatz
- 15 Goldfische
Hallo Earl,
ja, dieses könnte man nehmen.
Wenn ich mir es recht überlege, dann würde ich wegen dem Winterproblem gar kein Rückschlagventil einbauen.
Siehe ein paar Zeilen weiter unten.
Du kannst aus obigem Link auch den 3/4 Zoller nehmen und alles mit 3/4'' basteln.
Du darfst natürlich gern preiswertere Kugelventile mit 24 V DC oder UC, NC und 1'' oder 3/4'' finden.
24 V wegen der Außeninstallation und weil sowieso schon ein 24 V Trafo für die Logo vor sich hin werkelt ..
Bitte um Entschuldigung.
Zu den anderen Punkten:
Warum nicht gleich alles wintergerecht bauen?
Wichtig ist halt, dass die Gefällesituation im Garten ein solches Konstrukt ermöglicht.
Ansonsten wird die Grube halt tiefer ...
Hier ein kleiner Entwurf einer möglichen Schaltung für die Ansteuerung der Pumpe und bspw. 4 Bewässerungsstellen.
Wenn die Temperatur unterhalb eines einstellbaren Wertes liegt, werden nach dem Abpumpen alle Ventile für die Entwässerung der Leitungen öffnet:
Gruß Carsten
ja, dieses könnte man nehmen.
Wenn ich mir es recht überlege, dann würde ich wegen dem Winterproblem gar kein Rückschlagventil einbauen.
Siehe ein paar Zeilen weiter unten.
Na ja, das ist Dir überlassen.
Du kannst aus obigem Link auch den 3/4 Zoller nehmen und alles mit 3/4'' basteln.
Du darfst natürlich gern preiswertere Kugelventile mit 24 V DC oder UC, NC und 1'' oder 3/4'' finden.
24 V wegen der Außeninstallation und weil sowieso schon ein 24 V Trafo für die Logo vor sich hin werkelt ..
Hhhmm, der Link ist richtig, die Nummer leider falsch: Richtig ist der linke, die Nummer 72.01
Bitte um Entschuldigung.
Zu den anderen Punkten:
Warum nicht gleich alles wintergerecht bauen?
- ... und dann von dieser Grube aus aus alle Leitungen so verlegen, dass sich diese selbstständig entleeren können.
Also von dieser Grube aus immer nach oben pumpen. - Die Grube muss so groß sein, dass diese das zurücklaufende Wasser aufnehmen kann, ohne dass der Pegelsensor wieder anspricht.
z.Bsp. hat ein 1 m langes Rohr mit 3/4'' Innendurchmesser ein Volumen von 0,346 l. Die Mengen sollten also nicht so sehr groß werden.
- Den oben angesprochenen Pegelsensor mit drei Sonden installieren (Masse, Min und Max) und den Wahlschalter auf 'Entleeren' stellen. Mehr in der Anleitung ...
- Alles ohne Rückschlagventil, nur mit den Kugelventilen.
- Die Logo so programmieren, dass diese bei entsprechenden Außentemperaturen und wenn die Pumpe durch den Min-Punkt abschaltet, die Kugelventile für eine noch zu ermittelnde Zeit öffnet/offen lässt, damit das in den Rohren befindliche Wasser zurück in den Behälter fließen kann.
Auf diese Zeit noch einen kleinen Sicherheitszuschlag geben ... - Und wie oben schon erwähnt, immer wenn der Maximalpegel anspricht, im Programm das Schieberegister eins weiter schieben oder um eine Stelle versetzen.
- Siehe Schaltplanentwurf weiter unten.
Wichtig ist halt, dass die Gefällesituation im Garten ein solches Konstrukt ermöglicht.
Ansonsten wird die Grube halt tiefer ...

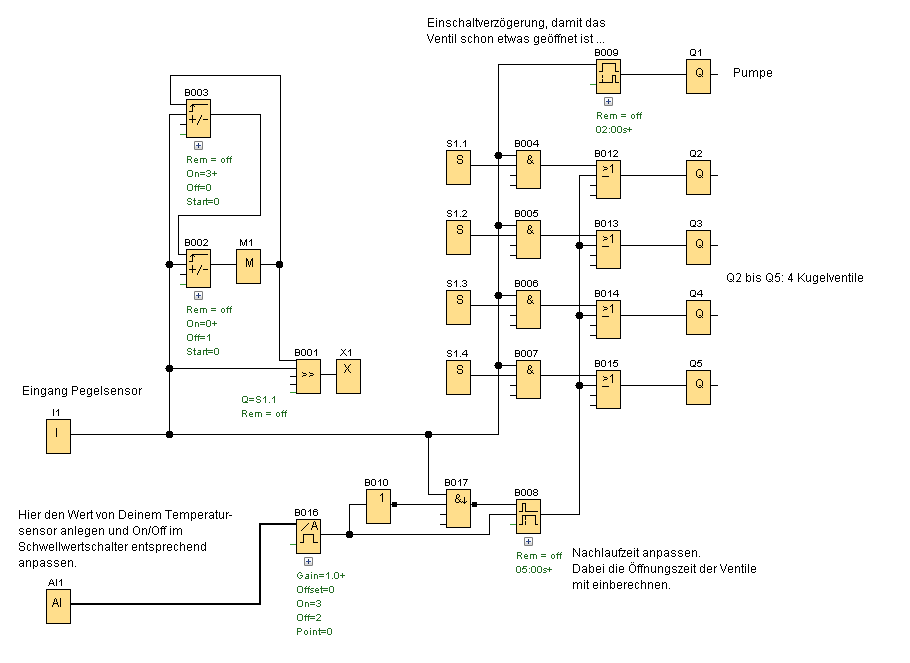

Hier ein kleiner Entwurf einer möglichen Schaltung für die Ansteuerung der Pumpe und bspw. 4 Bewässerungsstellen.
Wenn die Temperatur unterhalb eines einstellbaren Wertes liegt, werden nach dem Abpumpen alle Ventile für die Entwässerung der Leitungen öffnet:
Edit: Den Temperaturwert mit einem Analogfilter oder Mittelwertbaustein noch etwas glätten ...
Gruß Carsten
Zuletzt bearbeitet:
Sternie
Mitglied
- Dabei seit
- 26. Apr. 2010
- Beiträge
- 161
- Rufname
- Christoph
- Teichtiefe (cm)
- 190
- Teichvol. (l)
- 25000
- Besatz
- 1 Gold- und 1 Blauorfe +
??? Moderlieschen +
??? Goldfische / Shubunkins ?
und alles was von selbst gekommen ist *grins*
Da wo ??? angegeben ist, weiß ich die genaue Zahl leider nicht :(
Ich habe bei mir folgenden Schwimmerschalter im Einsatz:
https://www.amazon.de/Edelstahlmarkenshop-Automatischer-Schwimmerschalter-Wasserstandsensor-Füllstandsschalter/dp/B06Y49BHTW/ref=sr_1_33?__mk_de_DE=ÅMÅŽÕÑ&keywords=schwimmerschalter&qid=1580319861&sr=8-33
Der läuft bei mir jetzt schon zwei Jahre ohne irgendein Problem. Mit dem oberen Schwimmer stellt man den maximalen Wasserstand ein. Wird dieser überschritten, schaltet die angeschlossenen Pumpe ein und pumpt solange, bis der untere Schwimmer nicht mehr im Wasser schwimmt, sondern am Seil hängt. Die Pumpe schaltet dann wieder ab und erst wieder ein, wenn der Maximalwasserstand wieder überschritten wird.
So ist es nahezu egal, wieviel Wasser zurückläuft, denn es wird wohl kaum soviel sein, daß das Speissfass wieder voll wird. Dann würde die ganze Pumperei nichts bringen
https://www.amazon.de/Edelstahlmarkenshop-Automatischer-Schwimmerschalter-Wasserstandsensor-Füllstandsschalter/dp/B06Y49BHTW/ref=sr_1_33?__mk_de_DE=ÅMÅŽÕÑ&keywords=schwimmerschalter&qid=1580319861&sr=8-33
Der läuft bei mir jetzt schon zwei Jahre ohne irgendein Problem. Mit dem oberen Schwimmer stellt man den maximalen Wasserstand ein. Wird dieser überschritten, schaltet die angeschlossenen Pumpe ein und pumpt solange, bis der untere Schwimmer nicht mehr im Wasser schwimmt, sondern am Seil hängt. Die Pumpe schaltet dann wieder ab und erst wieder ein, wenn der Maximalwasserstand wieder überschritten wird.
So ist es nahezu egal, wieviel Wasser zurückläuft, denn es wird wohl kaum soviel sein, daß das Speissfass wieder voll wird. Dann würde die ganze Pumperei nichts bringen
troll20
Vorsicht, täuscht Schläue mit Likes vor!
Kommt immer auf das Fassungsvermögen der stehenden Leitung an, wie viel Wasser da steht bzw zurück läuft
Tuppertasse
Mitglied
- Dabei seit
- 27. Okt. 2013
- Beiträge
- 784
- Rufname
- Earl
- Teichfläche (m²)
- 45
- Teichtiefe (cm)
- 1400
- Teichvol. (l)
- 22000
- Besatz
- 9 Kois und normale Goldfischwahnsinn
(und nicht meine beiden Schildkröten vergessen :-)
Auch interessant ! Danke. Welche Pumpe nimmst du zum wegpumpen ? Ich habe noch keine wirklich gute gefunden die KEINEN integrierten Schwimmerschalter hat, da ich ja externe Schalter nehmen wollte ?
Ich habe insgesamt wahrscheinlich so ca. 20-25l die zurücklaufen könnten. aber das ist grad mein kleinstes problem.Kommt immer auf das Fassungsvermögen der stehenden Leitung an, wie viel Wasser da steht bzw zurück läuft
Übrigens, bis hinten was rauslaufen kann muss die leitung ja immer erst mit 20-25l gefüllt werden und die laufen ja wieder zurück. von daher ist rückschlagventil schon ok wie ich meine
samorai
Mitglied
- Dabei seit
- 6. Okt. 2012
- Beiträge
- 5.802
- Rufname
- Ron
- Teichfläche (m²)
- 60
- Teichtiefe (cm)
- 130cm
- Teichvol. (l)
- 27000
- Besatz
- 27 Koi, mehr als 50 Goldfische,
Man Tupper, das kannst du doch auch anders bauen.
Leg dich mal zwanglos auf die Couch im Wohnzimmer dann zieh mal ein Bein an.
Jetzt assoziiert du dein Bein mit deiner Leitung.
Und schon sind es keine 25l mehr und das Rueckschagventil entfällt auch.
Bleibt in meinen Augen nur noch ein Hebewerk.
Leg dich mal zwanglos auf die Couch im Wohnzimmer dann zieh mal ein Bein an.
Jetzt assoziiert du dein Bein mit deiner Leitung.
Und schon sind es keine 25l mehr und das Rueckschagventil entfällt auch.
Bleibt in meinen Augen nur noch ein Hebewerk.
Sternie
Mitglied
- Dabei seit
- 26. Apr. 2010
- Beiträge
- 161
- Rufname
- Christoph
- Teichtiefe (cm)
- 190
- Teichvol. (l)
- 25000
- Besatz
- 1 Gold- und 1 Blauorfe +
??? Moderlieschen +
??? Goldfische / Shubunkins ?
und alles was von selbst gekommen ist *grins*
Da wo ??? angegeben ist, weiß ich die genaue Zahl leider nicht :(
Ich habe eine ganz normale Schmutzwasserpumpe und den integrierten Schwimmerschalter so fixiert, das er auf Einschaltposition steht, also noch oben zegt.
Bei mir werden allerdings so gut wie keine Schmutzpartikel herausgepumpt.
Ich habe als Lagerbehälter einen oben aufgeschnittenen IBC-Container, wo das Spülwasser reinläuft. Der Dreck setzt sich dann am Boden ab und wird 1-2mal im Jahr, wenn der Acker hinterm Haus abgeerntet ist, auf dem Acker entsorgt.
Die Pumpe hängt an einem Schwimmer dicht unter der Wasseroberfläche, so dass der abgelagerte Dreck nicht mit abgesaugt wird. Ich hätte da sonst Bedenken, dass Laub die Ansaugöffnung blockieren könnte oder Fadenalgen das Pumpenrad.
Der oben verlinkte Schwimmerschalter ist so eingestellt, dass der Maximumpegel ca. 5 cm unterhalb des oberen Randes liegt und der Container etwa bis zur Hälfte abgepumpt wird.
