Trommelfilterbau

[mastercam]

AW: Trommelfilterbau

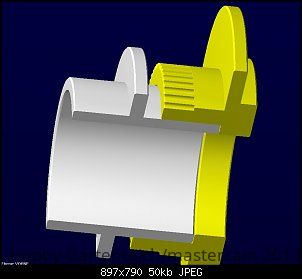

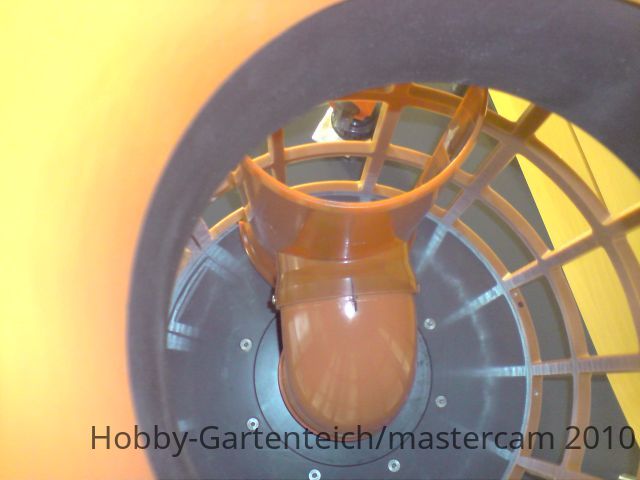

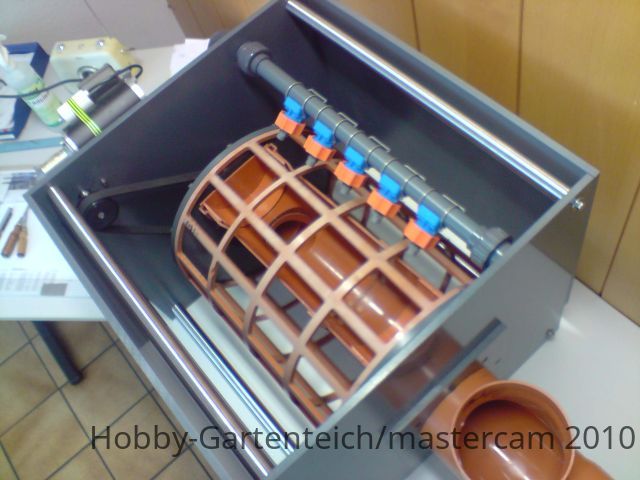

Die Schmutzrinne ist erst mal aus einem halben Ø160KG Rohr gemacht, hoffe die Tiefe reicht.

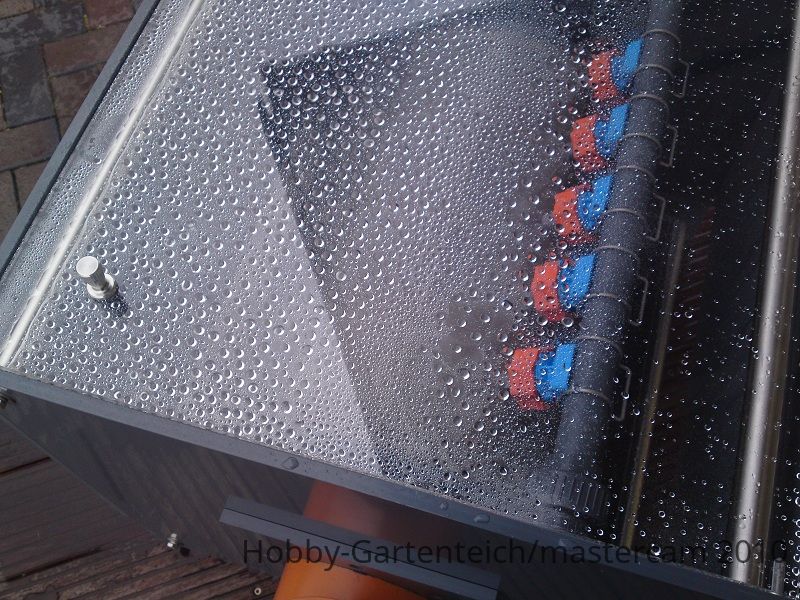

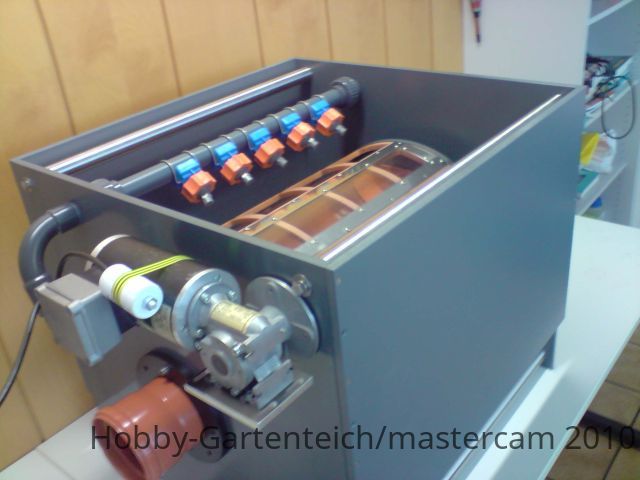

Die Düsenleiste hab ich mit PVC Verschraubungen in die Seitenplatten geklebt,so können die Düsen noch im Anstrahlwinkel verstellt werden und man kann den Düsenstock auch einfach ausbauen.

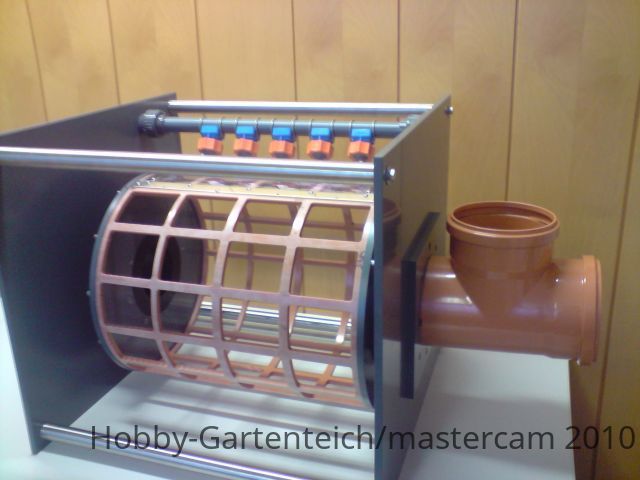

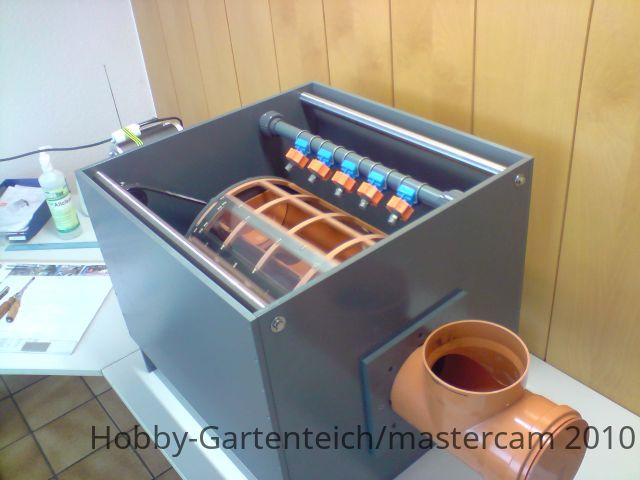

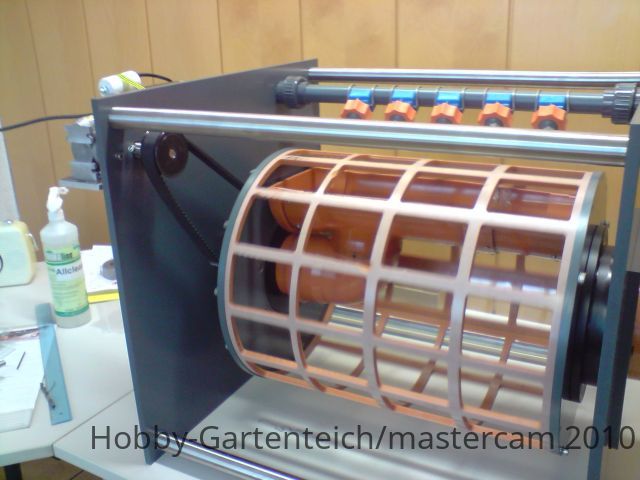

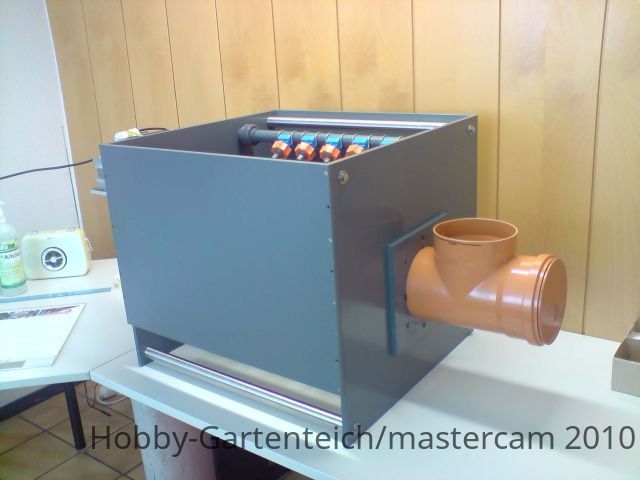

Das Gehäuse ist eigentlich nur ein Gestell, welches die Trommel aufnimmt.Es ist alles nur geschraubt nicht verklebt.

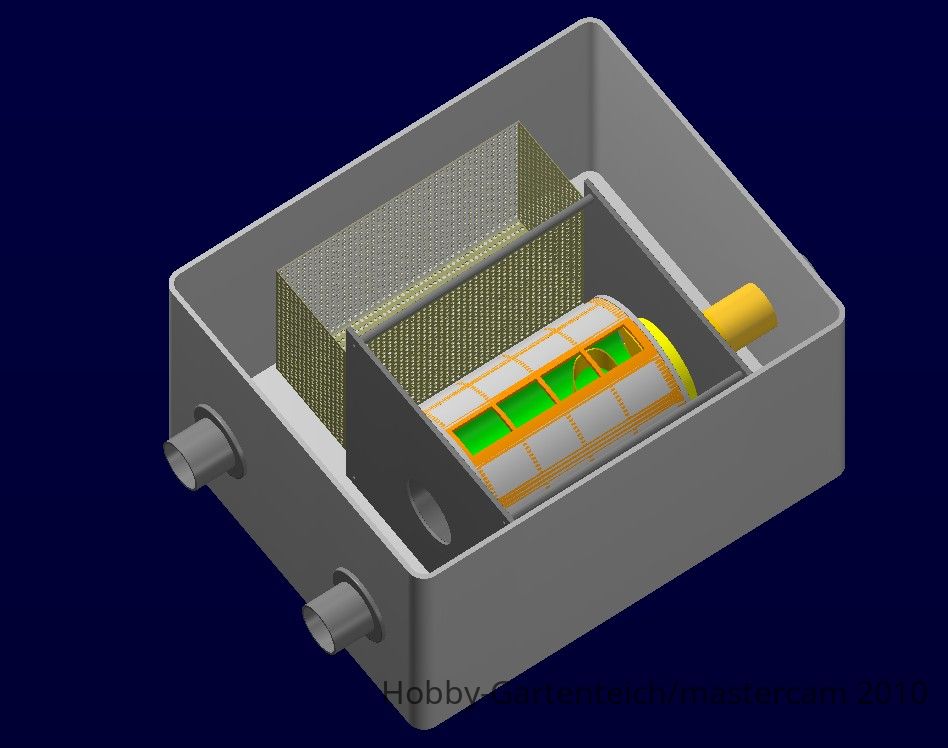

Der TF wird einfach in eine ca.700 Liter Filterkammer gesetzt und darin angeschlossen.Die SK O2 Einspeisung soll auch in dieser Kammer erfolgen
.
In die Filterkammer kommt noch eine kleine Biostufe (Edelstahllochblech) die mit 40 Liter Mutag Biochips gefüllt wird .Der "Gitterkasten" wird von unten mit einer Pumpe durchspült und so die Chips in Bewegung gehalten.Dannach sind noch 2 Kammern mit je 100 Liter Helix,
eine bewegt,eine unbewegt.Die Tauch UVC ist in einem Auslauf zum Teich untergebracht.
.
DIe FilterAnlage läuft zur Zeit noch gepumpt.Der Teich wird aber noch erhöht,dann wird auf
Schwerkraft umgestellt.

Jetzt kommt das Gewebe noch drauf.
Werde mit einem 42 my Edelstahlgewebe verspannen.Es kommt eine Spannleiste an die Trommel ,mit der wird das Gewebe fest um die Trommel verspannt.
Die Trommelendplatten decken das Gewebe auch noch 5mm ab.

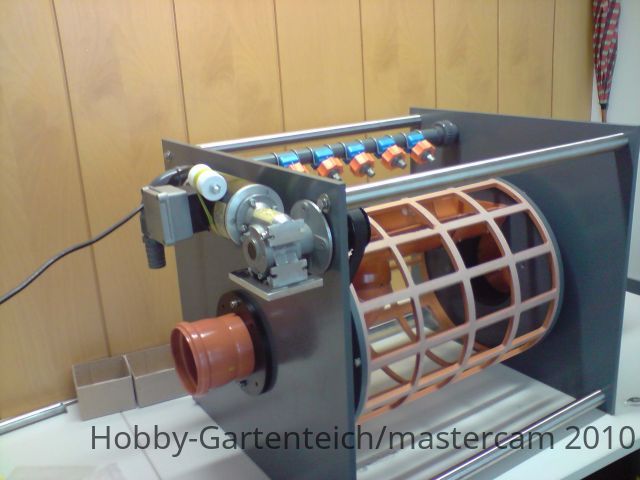

Und er dreht sich !!!!!

http://www.youtube.com/watch?v=IFgJrRKp0nA


Bei der Steuerung brauch ich noch Hilfe,habe ich ja schon mal geschrieben.
Gerd hatte ja auch schon angeboten mir behilflich zu sein.Melde bei Dir.

Da das System gepumpt ist brauch ich ja einen
Sensor der den Wasserstand innerhalb der Trommel abnimmt,
Taster Spülen manuell
Taster Trommel mit Revisionsklappe nach oben drehen.
Sensor Teichpegel /Nachfüllen.
Die Logo und Sensoren habe ich schon.

Gruß
Andreas

Andreas



[squidy]

AW: Trommelfilterbau

hi Andreas

schönes Teil haste da gebaut schaut aus wie gekauft

bei logo kann ich dir leider nicht helfen, höchstens moellerEasy

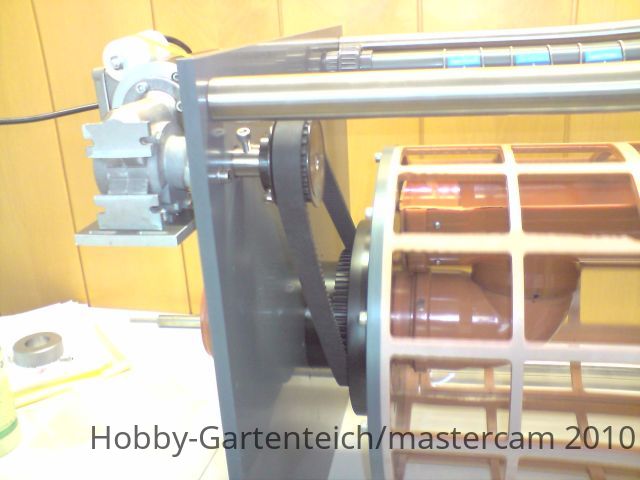

wo hast du denn diesen schönen Motor her? binn auch noch auf der suche für meinen Trommler

lg remo



[ebo]

AW: Trommelfilterbau

Hallo.

Das sieht ja echt klasse aus.

lg
ebo



[toschbaer]

AW: Trommelfilterbau

Hallo Andreas,

sieht sehr gut aus!

Wir sprechen uns noch

LG
Friedhelm



[Martin J]

AW: Trommelfilterbau

nicht schlecht sieht gut aus Respekt !



[Gredi]

AW: Trommelfilterbau

Da das System gepumpt ist brauch ich ja einen
Sensor der den Wasserstand innerhalb der Trommel abnimmt,

<Gredi> der Sensor kommt doch nicht in die Trommel, sondern in die Sammelkammer


Taster Spülen manuell

Taster Trommel mit Revisionsklappe nach oben drehen. <Gredi> das machen wir ohne Taster, ...grins

Sensor Teichpegel /Nachfüllen.
Die Logo und Sensoren habe ich schon.

Andreas

gerd



[mastercam]

AW: Trommelfilterbau

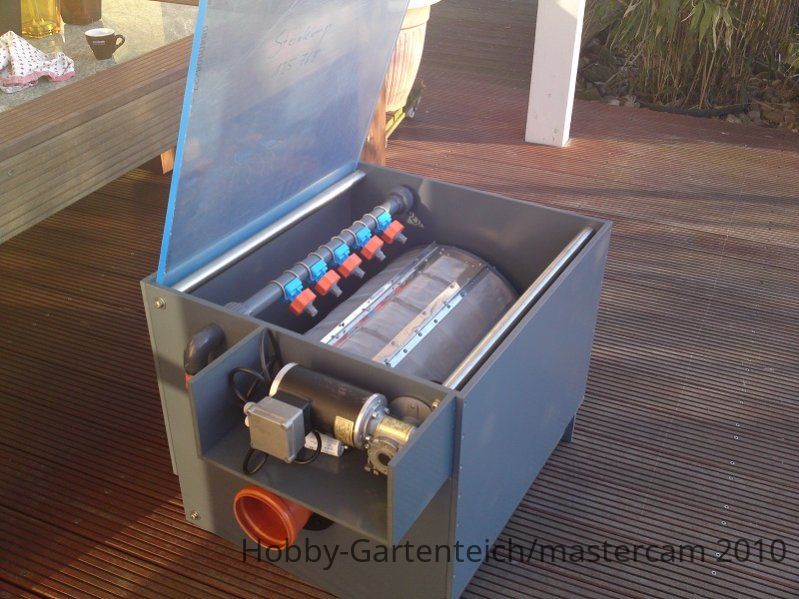

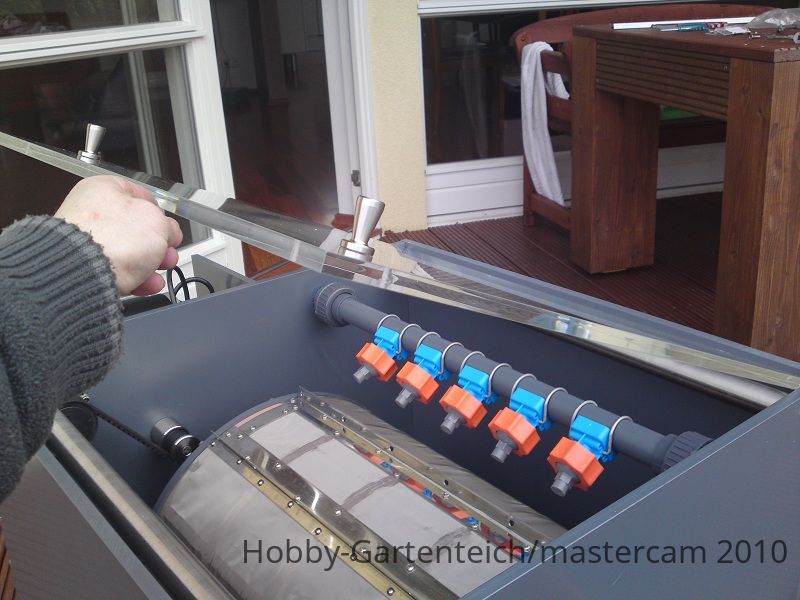

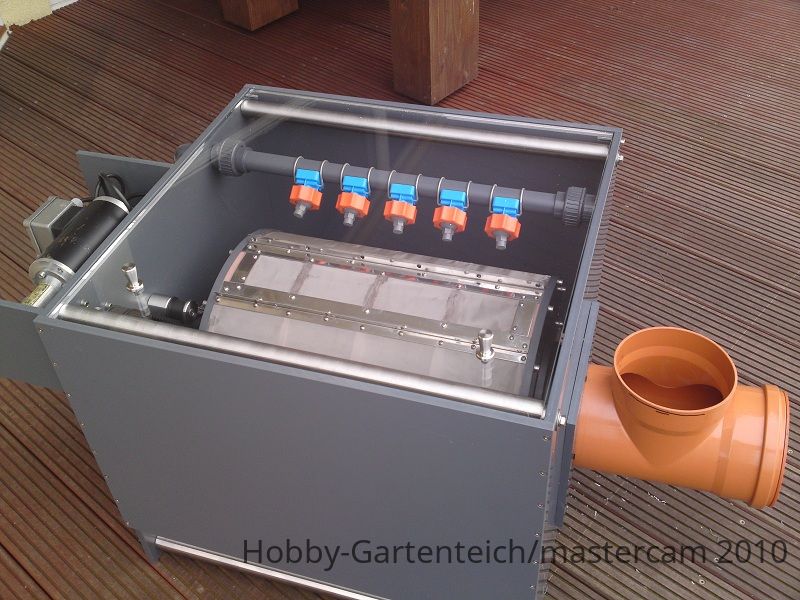

Habe jetzt das Siebgewebe auf die Trommel gespannt und den TF mal zum testen an der Hauswasseranschluss gesetzt und mal die Düsen getestet,alles läuft top ,denke das ich bei diesen Düsen mit 2 bar Druck hinkomme.
Jetzt noch die Steuerung und der TF ist fertig .Die Teile für die Steuerung sind alle da ,jetzt muß alles nur noch montiert und programiert werden.


Andreas



[Koi-Uwe]

AW: Trommelfilterbau

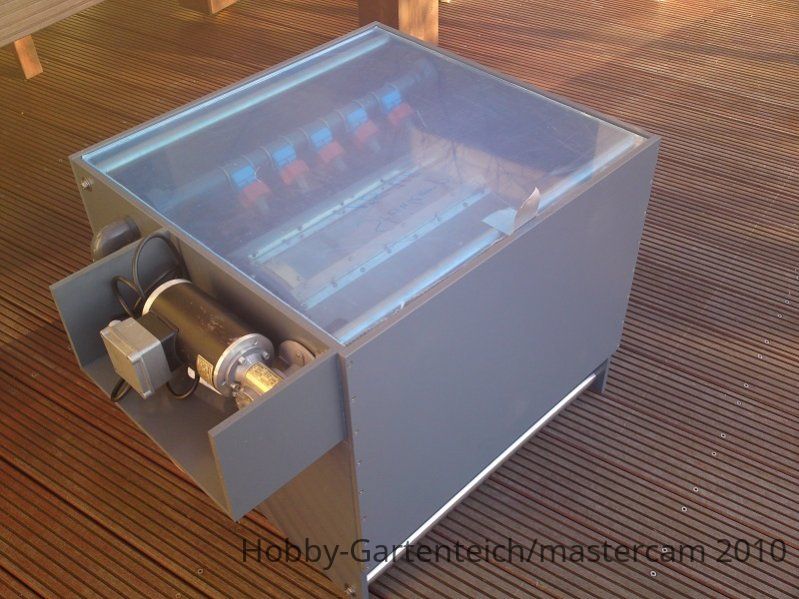

Der sieht aber sehr Edel aus

Ich würde aber den Deckel isolieren, macht die Sache dann wohl ruhiger



[mastercam]

AW: Trommelfilterbau

Der kommt noch in eine komplett isolierte Kammer mit 2tem Deckel.Da wird ne Menge Lärm drinnen bleiben.



[mastercam]

AW: Trommelfilterbau

Hier mal ein Video die Düsen laufen zum testen mit Hauswasseranschluss.



http://www.youtube.com/watch?v=wJa56rTyD2k

http://www.youtube.com/watch?v=0er-ELVSHpA

Andreas
