Luftheber 2.0
- Ersteller OlympiaKoi
- Start Datum
Geisy
Mitglied
Hallo
Mein Ziel ist immer noch 1W/m³ Umwälzung und das samt Filter und Steuerung.
Am besten sollte alles automatisch laufen.
So hab ich nun viel gelesen und gefragt.
Alle Schwebstoffe lassen das Wasser trübe erscheinen.
Auch bei Trommler oder EBF können im anschließenden Bioteil wieder größere Teilchen entstehen und so macht es Sinn einen Feinfilter zum Schluß zu haben, bevor alles noch eine Runde dreht. Hier eignet sich auch ein ruhendes Medium wie Helix.
Alles was in Lösung geht wird der Biofilter abbauen, trotzdem sollte man versuchen es so schnell als möglich zu entnehmen.

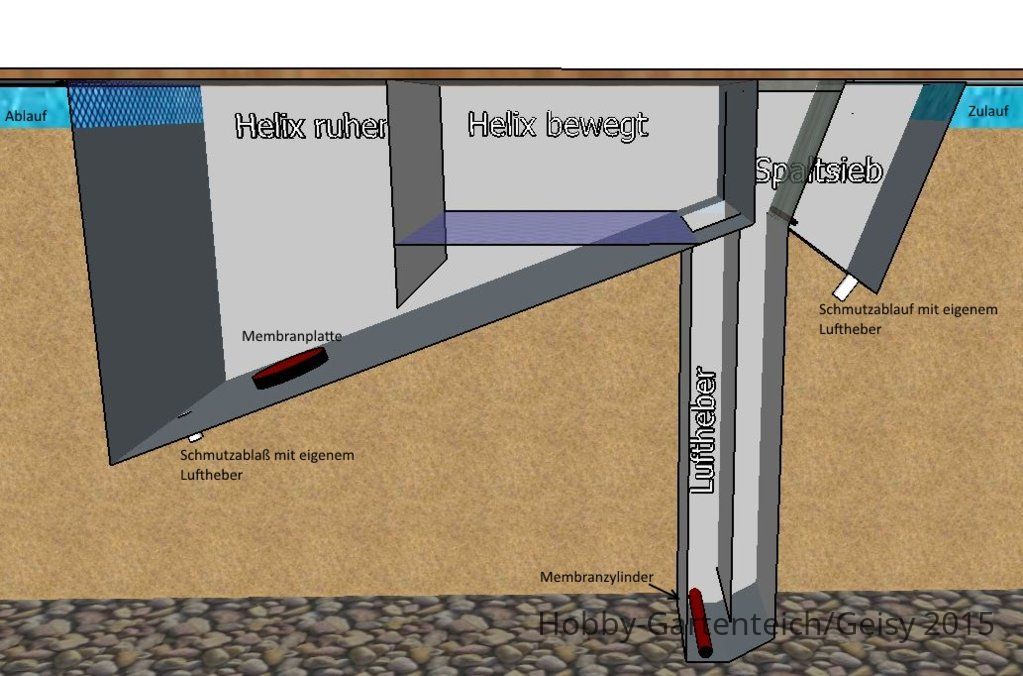

Daher von mir ein neuer Ansatz mit dem umgedrehten Spaltsieb:
Von rechts kommt das Teichwasser und muß durch das luftgespülte Spaltsieb. Das Spaltsieb wird per Luftvorhang sauber gehalten und muß nur sehr selten gereinigt werden.
Der grobe Dreck wird sich unten in der Kammer sammeln oder vor dem Spaltsieb schwimmen.
Nach dem Spaltsieb geht es mit dem Luftheber zur bewegten Helixkammer (Bioabteil). Das Helix wird durch das Luftwasser Gemisch vom Luftheber in Bewegung gehalten.
Von da geht es in die ruhende Helixkammer (Feinfilter) die unten auch eine Membranplatte hat.
Oben am Ende des großen Lufthebers würde ich ein Teil der Luft wieder auffangen für den Luftvorhang vom Spaltsieb.
Per Steuerung wird aus der ersten Kammer regelmäßig über einen kleinen Luftheber der Dreck unten entsorgt. Ich würde hier auch noch einen Skimmer rein setzen der dann auch regelmäßig mal den schwimmenden Dreck entsorgt. In der letzten Kammer wird die Membran betätigt und nach einer Wartezeit dann auch der Dreck mit einem kleinen Luftheber nach draußen befördert.
Das ganze ist dann mit einer Luftpumpe möglich die über entsprechende Magnetventile umgeschaltet wird.
Eine sehr günstige netzwerkfähige Haussteuerung die solche Sachen mit übernehmen und überwachen kann, gibt es und es laufen auch schon Trommelfilter damit.
Ich selber habe zwei davon und kaufe mir gerade die dritte.
Alle Kammern laufen dann automatisch über eine Steuerung und Luftpumpe.
Jeder Tag des Jahres ist beliebig oft Sekunden genau steuerbar.
Zusätzlich gehen auch Pegel- oder Umwelteinflüsse je nach Ausbau Stufe der Steuerung.
So kann jeder nach Wunsch und Schmutzaufkommen den Reinigungsintervall vom gesamten Filter einstellen.
Da ich nicht weiß ob man den Schmutz in den Abfluß leiten darf, überlege ich auch hier alternativen um auch den sonst hohen Wasserverlust zu vermeiden. Wie wäre es wenn man das Schmutzwasser in ein Moor- oder Sumpfbeet leitet. Vielleicht könnte so das Wasser z.B. über die kapillar Wirkung von Ufermatten oder durch versickern im Bodengrund innerhalb der Folie wieder zurück. Dieses Beet könnte höher liegen als der Wasserstand Teich und so auch immer wieder trocken fallen.
Der Schmutz kann so leicht auf den Kompost geschaufelt werden.
Sollte da nicht irgendwas grundsätzlich dagegen sprechen werde ich das so umsetzen in einem 30m³ Teich mit 40m³/Std Umwälzung.
Ich werde das versuchen mit einer Hiblow XP60 mit 35 Watt und einer ca. 5Watt Steuerung.
Der Zulauf wird über zwei Spaltsiebe nebeneinander erfolgen, die zweite Spaltsiebkammer wird für den Bodenablauf sein und war auf der Zeichnung schlecht darstellbar.
Alles wird innerhalb einer Folie stehen.
Gruß
Norbert
Mein Ziel ist immer noch 1W/m³ Umwälzung und das samt Filter und Steuerung.
Am besten sollte alles automatisch laufen.
So hab ich nun viel gelesen und gefragt.
Alle Schwebstoffe lassen das Wasser trübe erscheinen.
Auch bei Trommler oder EBF können im anschließenden Bioteil wieder größere Teilchen entstehen und so macht es Sinn einen Feinfilter zum Schluß zu haben, bevor alles noch eine Runde dreht. Hier eignet sich auch ein ruhendes Medium wie Helix.
Alles was in Lösung geht wird der Biofilter abbauen, trotzdem sollte man versuchen es so schnell als möglich zu entnehmen.
Daher von mir ein neuer Ansatz mit dem umgedrehten Spaltsieb:
Von rechts kommt das Teichwasser und muß durch das luftgespülte Spaltsieb. Das Spaltsieb wird per Luftvorhang sauber gehalten und muß nur sehr selten gereinigt werden.
Der grobe Dreck wird sich unten in der Kammer sammeln oder vor dem Spaltsieb schwimmen.
Nach dem Spaltsieb geht es mit dem Luftheber zur bewegten Helixkammer (Bioabteil). Das Helix wird durch das Luftwasser Gemisch vom Luftheber in Bewegung gehalten.
Von da geht es in die ruhende Helixkammer (Feinfilter) die unten auch eine Membranplatte hat.
Oben am Ende des großen Lufthebers würde ich ein Teil der Luft wieder auffangen für den Luftvorhang vom Spaltsieb.
Per Steuerung wird aus der ersten Kammer regelmäßig über einen kleinen Luftheber der Dreck unten entsorgt. Ich würde hier auch noch einen Skimmer rein setzen der dann auch regelmäßig mal den schwimmenden Dreck entsorgt. In der letzten Kammer wird die Membran betätigt und nach einer Wartezeit dann auch der Dreck mit einem kleinen Luftheber nach draußen befördert.
Das ganze ist dann mit einer Luftpumpe möglich die über entsprechende Magnetventile umgeschaltet wird.
Eine sehr günstige netzwerkfähige Haussteuerung die solche Sachen mit übernehmen und überwachen kann, gibt es und es laufen auch schon Trommelfilter damit.
Ich selber habe zwei davon und kaufe mir gerade die dritte.
Alle Kammern laufen dann automatisch über eine Steuerung und Luftpumpe.
Jeder Tag des Jahres ist beliebig oft Sekunden genau steuerbar.
Zusätzlich gehen auch Pegel- oder Umwelteinflüsse je nach Ausbau Stufe der Steuerung.
So kann jeder nach Wunsch und Schmutzaufkommen den Reinigungsintervall vom gesamten Filter einstellen.
Da ich nicht weiß ob man den Schmutz in den Abfluß leiten darf, überlege ich auch hier alternativen um auch den sonst hohen Wasserverlust zu vermeiden. Wie wäre es wenn man das Schmutzwasser in ein Moor- oder Sumpfbeet leitet. Vielleicht könnte so das Wasser z.B. über die kapillar Wirkung von Ufermatten oder durch versickern im Bodengrund innerhalb der Folie wieder zurück. Dieses Beet könnte höher liegen als der Wasserstand Teich und so auch immer wieder trocken fallen.
Der Schmutz kann so leicht auf den Kompost geschaufelt werden.
Sollte da nicht irgendwas grundsätzlich dagegen sprechen werde ich das so umsetzen in einem 30m³ Teich mit 40m³/Std Umwälzung.
Ich werde das versuchen mit einer Hiblow XP60 mit 35 Watt und einer ca. 5Watt Steuerung.
Der Zulauf wird über zwei Spaltsiebe nebeneinander erfolgen, die zweite Spaltsiebkammer wird für den Bodenablauf sein und war auf der Zeichnung schlecht darstellbar.
Alles wird innerhalb einer Folie stehen.
Gruß
Norbert
Geisy
Mitglied
Hallo
Um an meine gewünschten Werte zu kommen brauche ich große Durchgänge vom Teich zum Filter damit ich wenig verlußt habe.

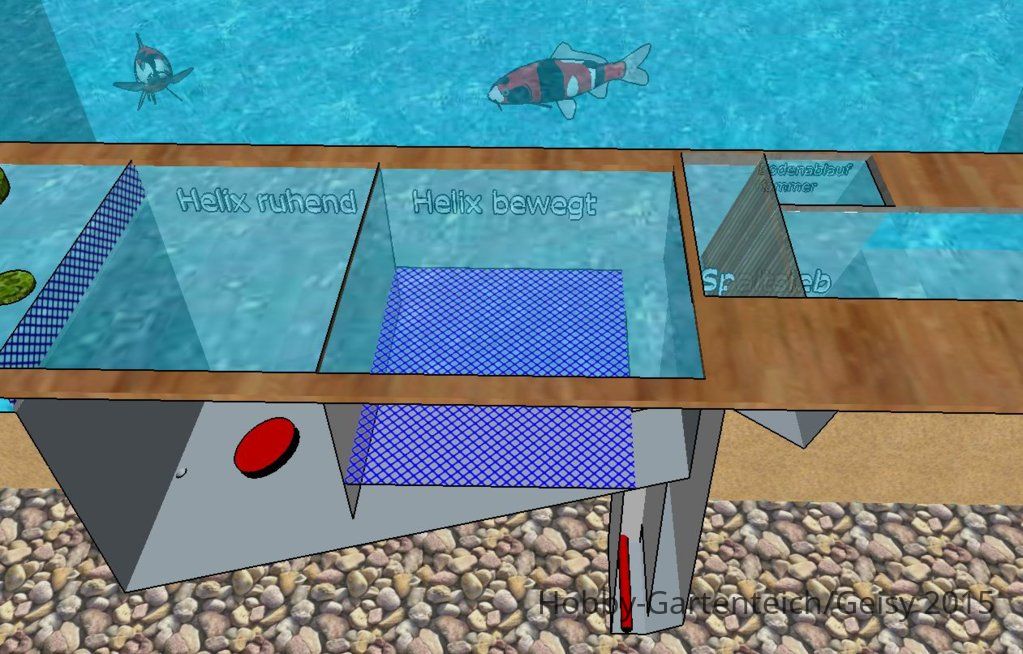

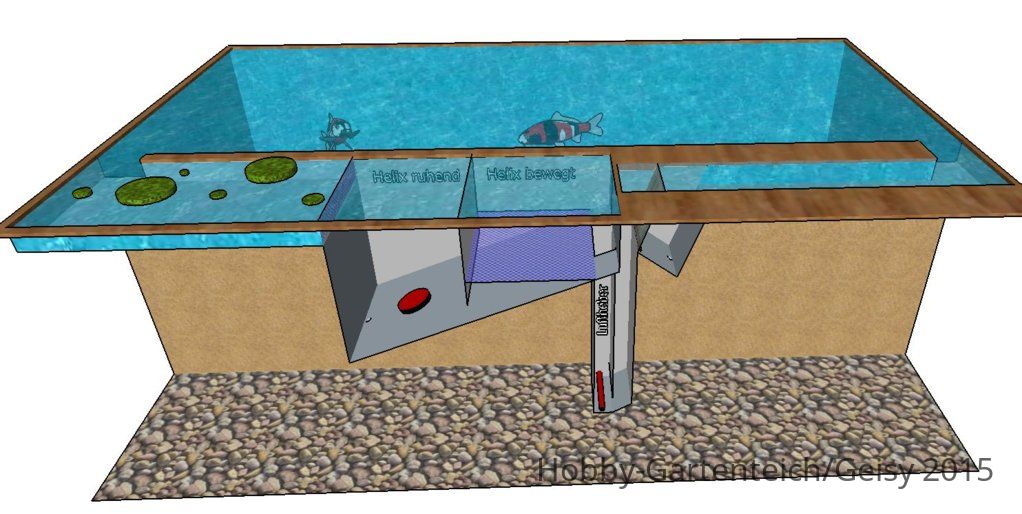

Da große Folienflansche und Verrohrung viel Geld kostet und nicht schön aussieht mach ich es so:
Alles ist innerhalb einer Folie und es macht auch nichts wenn an der Filteranlage mal was nicht dicht ist.
Links beim Pflanzenfilter würde ich auch das Sumpfbeet machen in dem die kleinen Luftheber den Dreck rein pusten.
Ich sehe auch einen Vorteil in dem Zulauf auf Wasserlinie zum Spaltsieb, denn der schwimmende Dreck wird sich dann vor dem Spaltsieb sammeln und kann da nach Bedarf entsorgt werden.
Schön ist auch das von der ganzen Filteranlage wenig zu sehen ist und doch ist sie leicht Zugänglich.
Beim Zu- und Ablauf werde ich noch was hin machen das die Fische nicht rein schwimmen.
Der ganze Teich wird aber nicht so viereckig wie hier sondern mehr in natürlich Form.
Gruß
Norbert
Um an meine gewünschten Werte zu kommen brauche ich große Durchgänge vom Teich zum Filter damit ich wenig verlußt habe.
Da große Folienflansche und Verrohrung viel Geld kostet und nicht schön aussieht mach ich es so:
Alles ist innerhalb einer Folie und es macht auch nichts wenn an der Filteranlage mal was nicht dicht ist.
Links beim Pflanzenfilter würde ich auch das Sumpfbeet machen in dem die kleinen Luftheber den Dreck rein pusten.
Ich sehe auch einen Vorteil in dem Zulauf auf Wasserlinie zum Spaltsieb, denn der schwimmende Dreck wird sich dann vor dem Spaltsieb sammeln und kann da nach Bedarf entsorgt werden.
Schön ist auch das von der ganzen Filteranlage wenig zu sehen ist und doch ist sie leicht Zugänglich.
Beim Zu- und Ablauf werde ich noch was hin machen das die Fische nicht rein schwimmen.
Der ganze Teich wird aber nicht so viereckig wie hier sondern mehr in natürlich Form.
Gruß
Norbert
Zuletzt bearbeitet:
Andre 69
Mitglied
- Dabei seit
- 14. Aug. 2011
- Beiträge
- 1.580
- Ort
- D+ Bernau /16321
- Teichtiefe (cm)
- 160
- Teichvol. (l)
- 14500
- Besatz
- Fischi's
Hallo Norbert !
Du willst doch nicht ...UNSEREN !!! Teich verändern ? Dann mach und schick ihn doch per UP's , hab ich vor Jahren schon zu dir gesagt !
Geisy
Mitglied
NEIN Andre, der alte Teich bleibt wie er ist. Ich würde doch nie unseren Teich verändern ohne dich zu fragen.
Das wird ein eigenständiger neuer Teich.
Gruß
Norbert
Das wird ein eigenständiger neuer Teich.
Gruß
Norbert
Zacky
Mitglied
- Dabei seit
- 12. Nov. 2010
- Beiträge
- 5.637
- Ort
- Rüdersdorf
- Rufname
- Rico
- Teichfläche (m²)
- 70
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 70000
- Besatz
- Koi
Hi Norbert. Mir gefällt dein Plan immer besser.
Was denkst Du wie groß muss das Sieb sein, wenn Du auf 100 µm runter gehst, damit Du noch den Durchfluss aufrecht hälst? Das mit den 100 µm ist das überhaupt noch so oder hat sich da schon was geändert?
Was denkst Du wie groß muss das Sieb sein, wenn Du auf 100 µm runter gehst, damit Du noch den Durchfluss aufrecht hälst? Das mit den 100 µm ist das überhaupt noch so oder hat sich da schon was geändert?
Geisy
Mitglied
Hallo Zacky
Ich fang erst mal mit 200µm an, da ich ja hintendran noch den Feinfilter hab den ich nach belieben automatisch spülen kann.
Erst wenn das nicht geht weil er sich zusetzt, muß ich am Spaltsieb feiner werden.
Um den Druck am Sieb nicht zu groß werden zu lassen, werde ich mindestens 2 Siebe von 35x45cm nehmen für die 40m³ Umwälzung.
Gruß
Norbert
Ich fang erst mal mit 200µm an, da ich ja hintendran noch den Feinfilter hab den ich nach belieben automatisch spülen kann.
Erst wenn das nicht geht weil er sich zusetzt, muß ich am Spaltsieb feiner werden.
Um den Druck am Sieb nicht zu groß werden zu lassen, werde ich mindestens 2 Siebe von 35x45cm nehmen für die 40m³ Umwälzung.
Gruß
Norbert
Andre 69
Mitglied
- Dabei seit
- 14. Aug. 2011
- Beiträge
- 1.580
- Ort
- D+ Bernau /16321
- Teichtiefe (cm)
- 160
- Teichvol. (l)
- 14500
- Besatz
- Fischi's
Biste jetzt GroßGrundbesitzer ?
Hat dein Airsieve 1 jetzt doch noch eingeschlagen ?
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
Hi Norbert,
und wie kommt der Schmutz vom Boden in den Filter?
und wie kommt der Schmutz vom Boden in den Filter?
