Luftheber 2.0

[max171266]

Hallo Norbert,
Da ich mir auch ein Umgekehrtes Spaltsieb, in meinen Filter einbaue.
Bin ich auf dein Ergebnis und Funktion gespannt.!
Dein aufbau gefällt mir sehr gut!

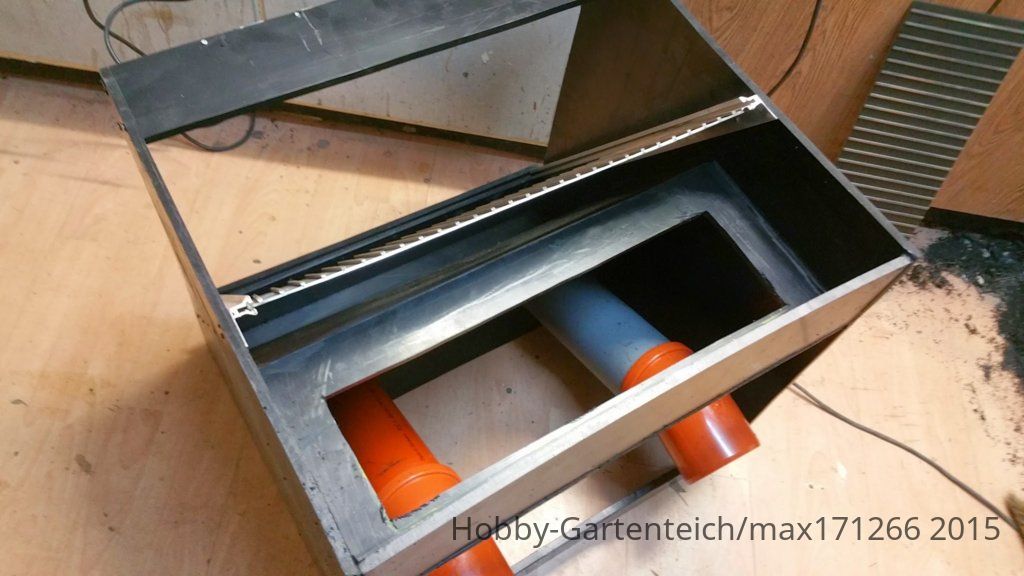

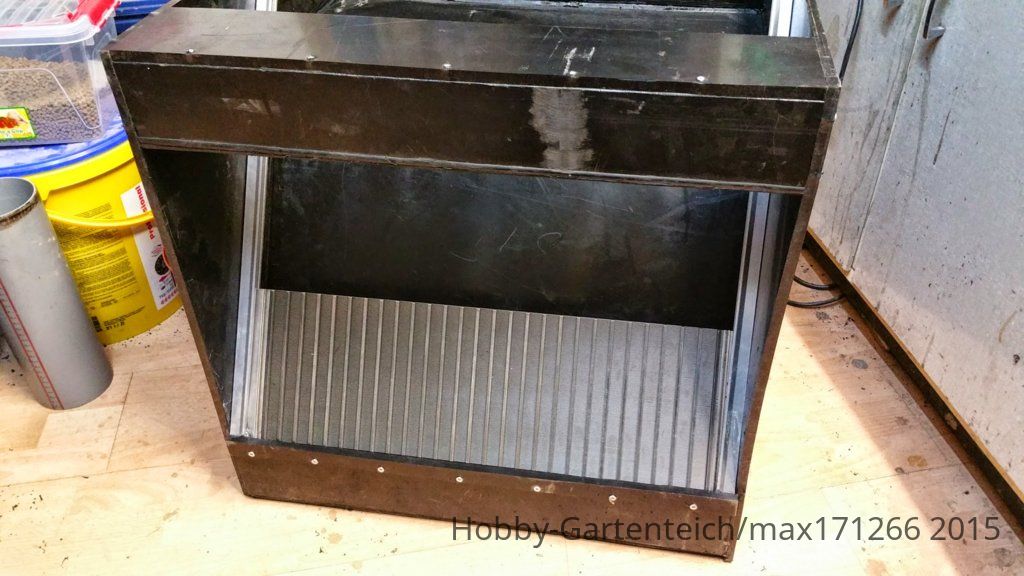

Mein Spaltsieb habe ich als Einhang Version gebaut und werde jetzt mit verschiedenen Sieben arbeiten.
Schau mal.





[Geisy]

Hallo Manfred

Steckbar will ich die Spaltsiebe auch machen aber mit zwei Schienen, damit man auch mal ein Spaltsieb abschiebern kann z.B. im Winterbetrieb oder bei der Reinigung.
Ähnlich hier ab MIn 0:50

View: https://youtu.be/MQ3hiu8czzk


Ich versteh noch nicht ganz die Funktion des Schmutzsiebausschnittes. Liegt darunter eine Pumpe?
Wird durch die beiden Rohre rein gepumpt oder sitzt die Pumpe hinter dem Spaltsieb?

Gruß
Norbert



[max171266]

Moin,

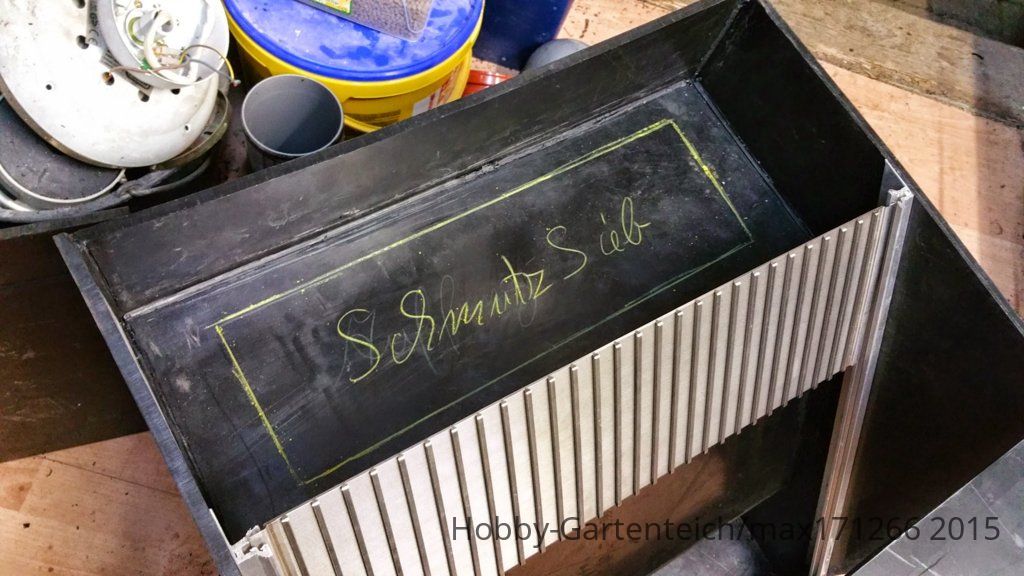

Der Schmutz Korb soll den aufsteigenden Schmutz auffangen.

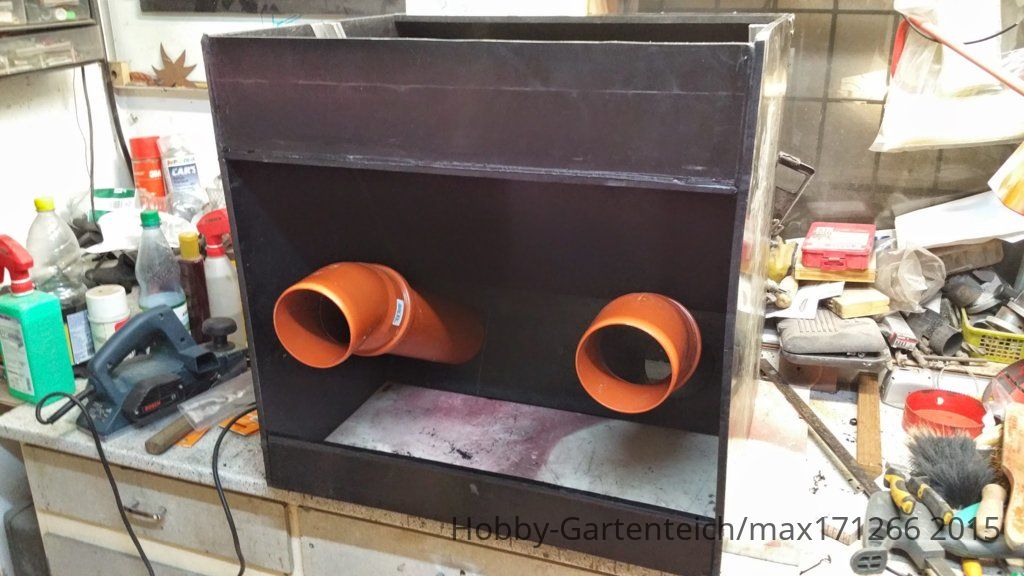

Die Einläufe vom Teich, habe ich direkt bis zum Sieb gelegt, damit sich dreck, sich nicht irgend wo in der Vorkammer absetzt.
Der Luftheber sitzt hinter dem IBC und zieht das Wasser da raus.

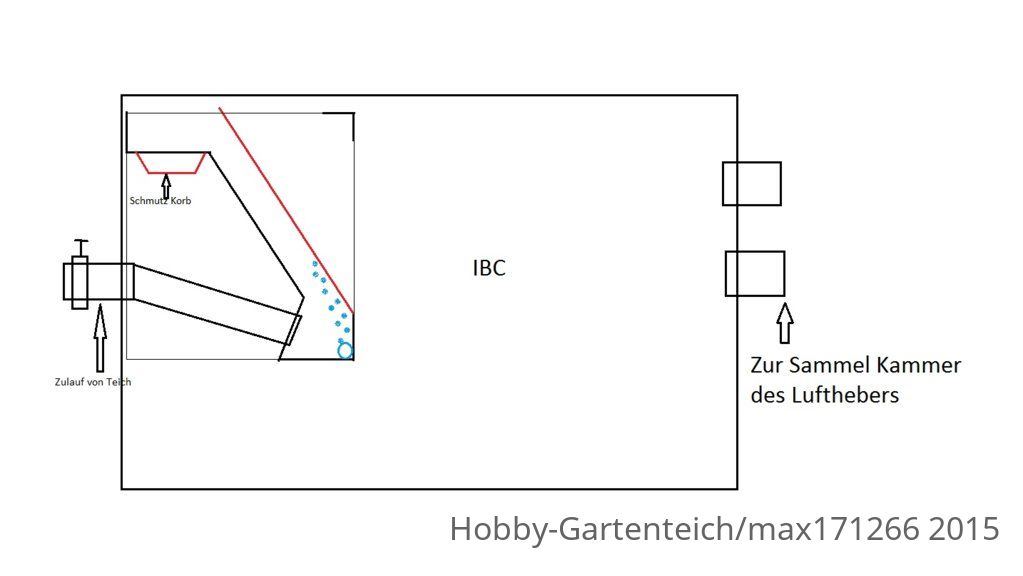

Mal ne schnelle Zeichnung.....





[Andre 69]

Ganz schön wenig Flow , im Video ! Oder ist das gedrosselt zum filmen ?
Aber mal was ANDERES ,
Da wo es so sprudelt, also im Video rechts oben am Sieb , was ist das ?
Eine Umgebung vom Sieb ? Wofür ?
@Norbert
Macht bei den Belgier'n keiner Versuche eine Schmutzaustragung zu finden ?



[Küstensegler]

Hallo Andre,
das ist ein Video eines verstopften Spaltsiebs.
Hier das Video mit gereinigt Sib.

Da ist der Flow schon anders.
Grüße
Carlo



[Geisy]

Hallo Manfred

Ich hätte den Korb nur auf die Fläche oben aufgestellt und nicht den Ausschnitt gemacht.
Wenn der Korb gelocht ist wird ein Teil des Drecks durch den Korb rieseln und darunter liegen bleiben.
Dann könnten sich da schnell Gammelecken bilden die nicht sichtbar sind.

Gruß
Norbert



[max171266]

Hallo Norbert,
Wenn du den Korb oben aufsetzt, wird da nicht viel drin liegen bleiben....
Durch den Ausschnitt bildet sich ein Sog unter dem Korb, so das sich der Schmodder schön am sieb absetzt.
Wenn ich den Korb raus nehme, kann ich bei bedarf den Raum darunter sauber Saugen.
Habe ihn Gestern mit einem Edelstahl Sieb ( Spalt sieb kommt noch ) in betrieb genommen.
Nach dem ich im Teich ein wenig rum gewuselt hab, konnte man schon schön sehen wie er Arbeitet )
Werde mal ein Video machen, wie er Läuft....



[Andre 69]

Durch den Ausschnitt bildet sich ein Sog unter dem Korb,

Wo hast du da ein Ausschnitt ? Was meinst du ? Norbert hat eine kleine Verbindung unter seinem Fangsack zur Saugseite ! Also vor der Luftsäule .



[max171266]

Schau mal,
Da unter der Öffnung, alles offen zum IBC ist, entsteht da auch ein Sog.
Wodurch alles in den Korb gesaugt wird, was vom Spaltsieb hoch kommt.
Natürlich nur solange bis der Korb zugesetzt ist....





[Geisy]

Hatte den Ausschnitt unterhalb der Rohre nicht gesehen, nun ist es mir klar.
Ich find gut das du soviel Zeit und Geld investierst in solche neue Sachen und uns hier teilhaben läßt.

Gruß
Norbert
