AW: Nach tausend Fragen - Endlich der Anfang

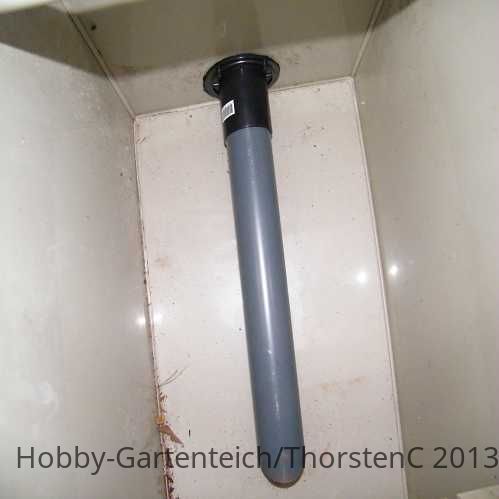

Die Rohrskimmer sind 50cm lang.
Das heißt von OK 90grad- Rohrknie im Flansch auf der Teichseite (nach der Folie nat. einkleben) bis zum
tiefsten Wasserstand=Höhe der USIII Schieberoberkante, wenn er ganz unten ist
brauchst du mind. 50cm, damit der Skimmer noch arbeiten kann.
Auch wenn Du bei dem BA-Saugrohr im ST und dem fertigen Flansch bleibst, hast du ein Problem Dir eingebaut:
Deine BA- Saugleitung macht praktisch einen geschlossenen Bogen nach oben vor dem USIII !
Dort besteht die Gefahr, dass sich eine Luftblase hält und den Wasserfluß in der in Schwerkraft betriebenen Rohrleitung behindert oder ganz unterbricht.
Das ging jemanden im
koi-live Forum so "BA zieht nicht" oder ähnlich...
Der Teichler hatte den Bogen nach oben im Erdreich eingebaut und musste eine Entlüftungsbohrung setzen.
Abhilfe:
-Verrohrung ausbauen
-neue Bohrungen und Flansche setzen, dabei eben den Flansch/ Rohr mit leichten Gefälle vom USIII- Anschluß Richtung Teich, wenn Du bei dem umgedrehten BA bleibst
-Reinigungsabzweig nach oben ist auch nicht schlecht......
-Kannst auch bei Umplanung zu richtigen BA im Filterkeller nach unten buddeln???? und die Saugrohre dann unter der Mauer/ Fundament Richtung Teich/ BA in KG 2000 verlegen?
Dann würde ich mit einen 45grad- Abzweig und einem 45grad- Knie Richtung USIII gehen und gleich nach oben das Rohr als Reinigungsabzweig hochführen.
- Dabei würde ich gleich die Rückläufe auch in KG 110 neu planen
Möglichstt nicht so flach wegen der Eisgefahr- OK Flansch ca. 30cm unterhalb des tiefsten Wasserstandes = OK Schieberplatte ganz unten
Im Teich kannst Du ja immer noch probeweise nach einer in den Flanscheingeklebte 110er Muffe verjüngen oder Düsen einbauen. Dann aber auch vergleichen, was Deine Pumpe noch leistet.
Für eine angedachte Kreisströmung??? im Teich wäre es nat schön, mehrere Rückläufe einzubauen- am besten an jeder Seite mittig einen........
Nach der Folie und im Flansch eingeklebter Muffe einfach ein Knie einstecken und in die Richtige Richrung drehen.
Im Rohbau machen die Koiteichler zur besseren Strömung die Innenecken durch 1 oder 2 vorgesetzte und vergossene Schalsteine den Teich etwas strömungsgünstiger.
Du hast dann also einen Teich mit 8 Innenecken....
Wenn Du Rückläufe außerhalb der Filterkammern im Boden verlegst, dann im "frostfreien Bereich"- mind. 60cm tief......
Stürodur oben drüber kann auch nicht schaden.
Übergänge von der 63mm PVC Verrohrung nach der Pumpe in 110KG kein Problem- dafür gibt es Adapter/ Reduzierungen.
Keine 90- Grad- Knie nehmen, sonder 2x 45grad oder 3x 30grad!!!!
Ich würde gleich zwei BA einbauen, dürfte der Teichgröße entsprechender sein...
Wenn Du PE- Folie Dir einschweißen lässt, dann bieten Dir gute Firmen BA aus PE an. Dort wird die Folie direkt angeschweißt.
Bei koi-live mal googeln./ bzw. die Baudokus durchsuchen andre von aquatec, soundport etc......
Einer von denen hat bei einer Kollegin von mir gute Arbeit gemacht......
-------------------------------------------------------------------------------------------------------------------------------

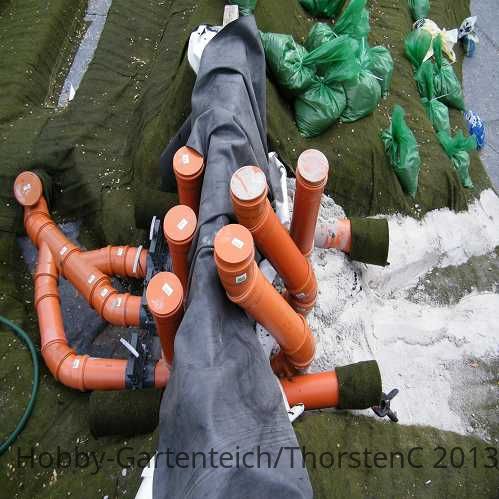

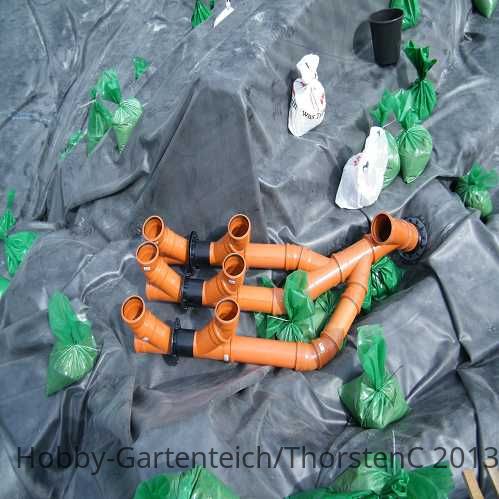

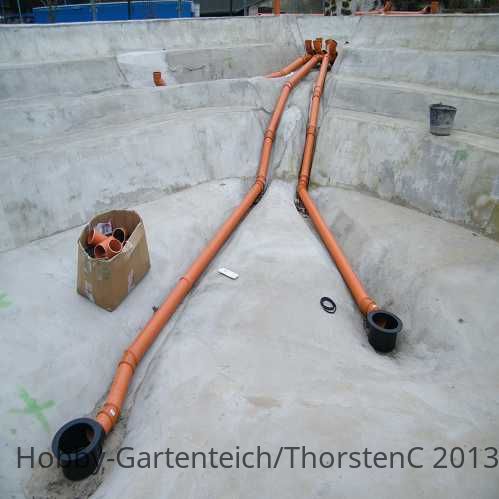

Ich habe meine BA und Skimmersaugrohre auch alle oberhalb der Folie verbaut.
Idee von NG.

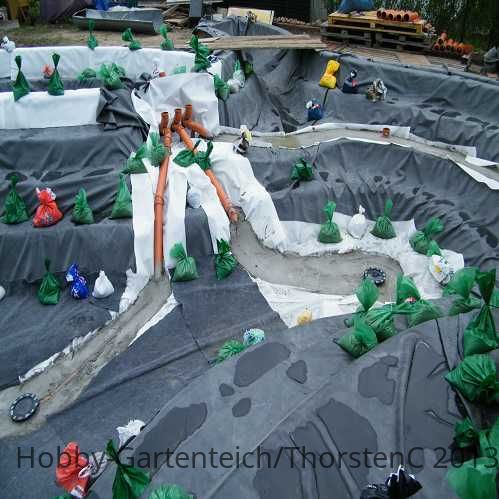

Allerdings habe ich dafür vorher "Rinnen" im Boden modelliert. So passten auch "normale" BA oberhalb der Folie hinein. Durch meine Vermörtelung/ Beton am Boden und die Stufen sieht man jetzt nix mehr davon.

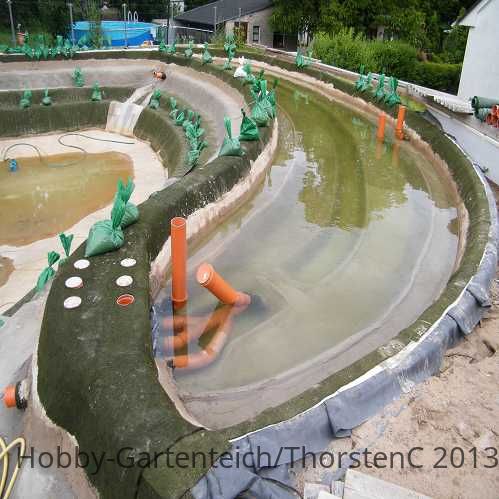

Auch gehen meine Saugrohre an den Durchbrüchen zwischen ST und Filterteich nach oben.
Aber ich habe da beidseitig eben Reinigungsabzweige eingebaut.
So kann Luft entweichen und ich kann in beide Richtungen reinigen.

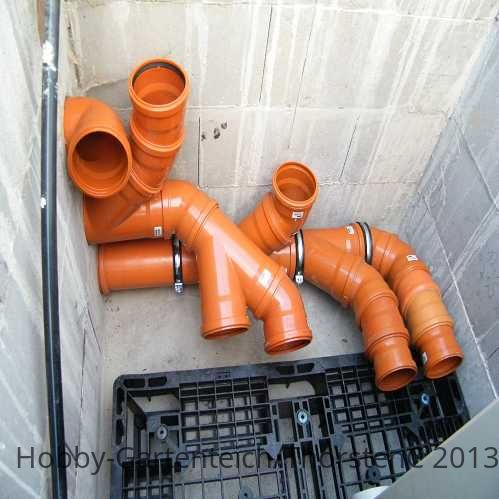

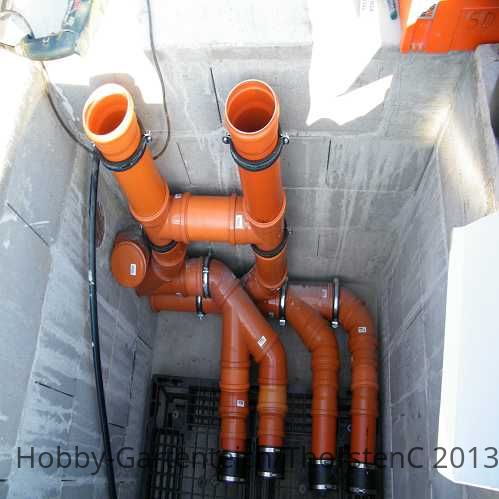

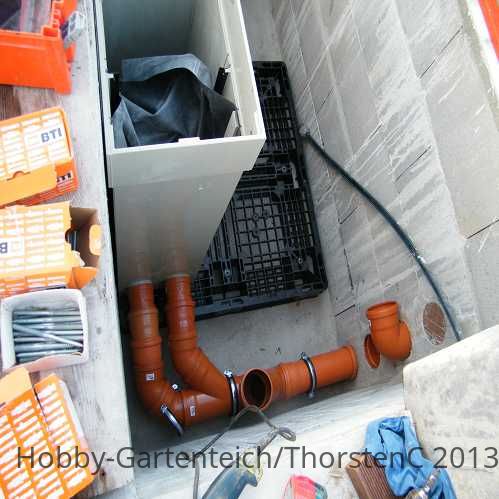

Jeweils 3 110KG gehen bei mir vor dem filterkeller in ein KG 125 Rohr und dann erst in den 'Filterkeller. Schöner wäre es, wenn alle Saugleitungen direkt dort angekommen wären....
Mein Planungsfehler....
Einer meiner Rückläufe vom Filterkeller in den Filtertteich ist zu hoch- Frost/Eisdruckgefahr.
Deswegen bleibt er zu.
Ein 125 KG reicht dort bei der geplanten Technik und Durchfluss.
Meine KG- Rohreverbindungen sind alle dicht.
Ich habe diese mit an den Enden aufgesteckten Rohren mit Wasser befüllt und stehen lassen.
Beim einbauen der KG erst Dichtung raus- probeweise stecken, sägen, anpassen etc....
Wenn alles passt mit Edding markieren (Einstecktiefe, Verdrehung gegeneinander).
Auseinanderbauen- Dichtung rein- Vaseline (besser als die wießen flutschi- Tuben) auf die Dichtung und Rohre rauf- zusammenstecken.
Abdrücken mit Wasser durch aufgesteckte Rohre!!!
Die BA kann man auch mit Folienstück provisorisch verschließen, oder durch einen im BA eingekeilten Ball.
----------------------------------------------------------------------------
Sorry, wollte Dich nicht mit meinen Tipps erschlagen.
Aber ich bin noch im Bau- und habe eben auch schon einige kleinere Fehler gemacht.
Du hast so schön angefangen und es wäre schade, wenn Du erst nach der Folie bemerkst, dass etwas nicht funktioniert.
Ganz egal, was Du später als Filter oder Pumpe einbaust- die Saugleitungen BA, Skimmer und Rückläufe müssen stimmen.
Zu große Querschnitte der Rohre kann kein Fehler sein, erspart späteren Ärger.
