Hallo Gemeinde,
nun endlich mal wieder ein Update in Sachen meines Teichbaus.
Zwischenzeitlich ist doch etwas passiert, was ich euch nicht vorenthalten möchte.

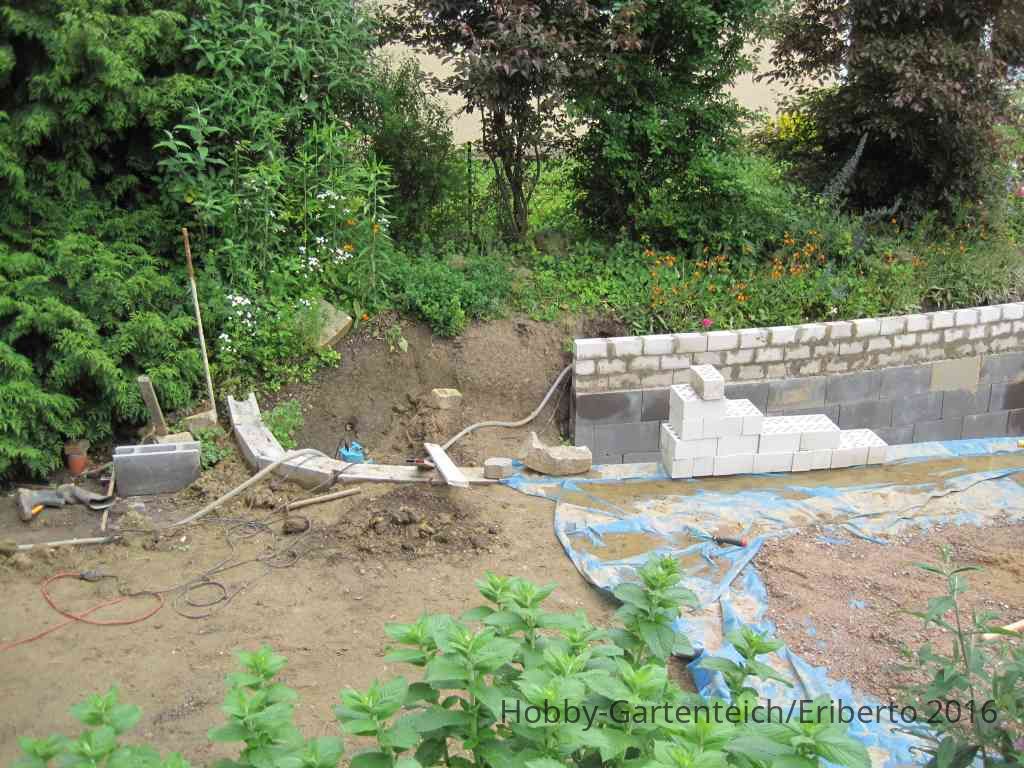

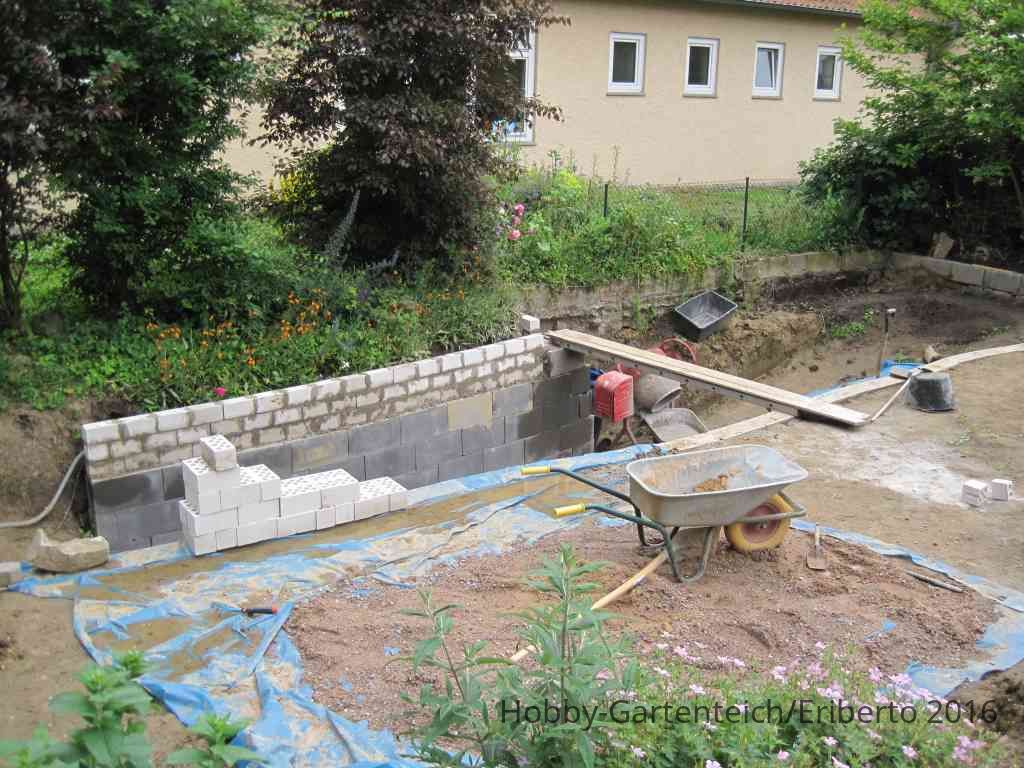

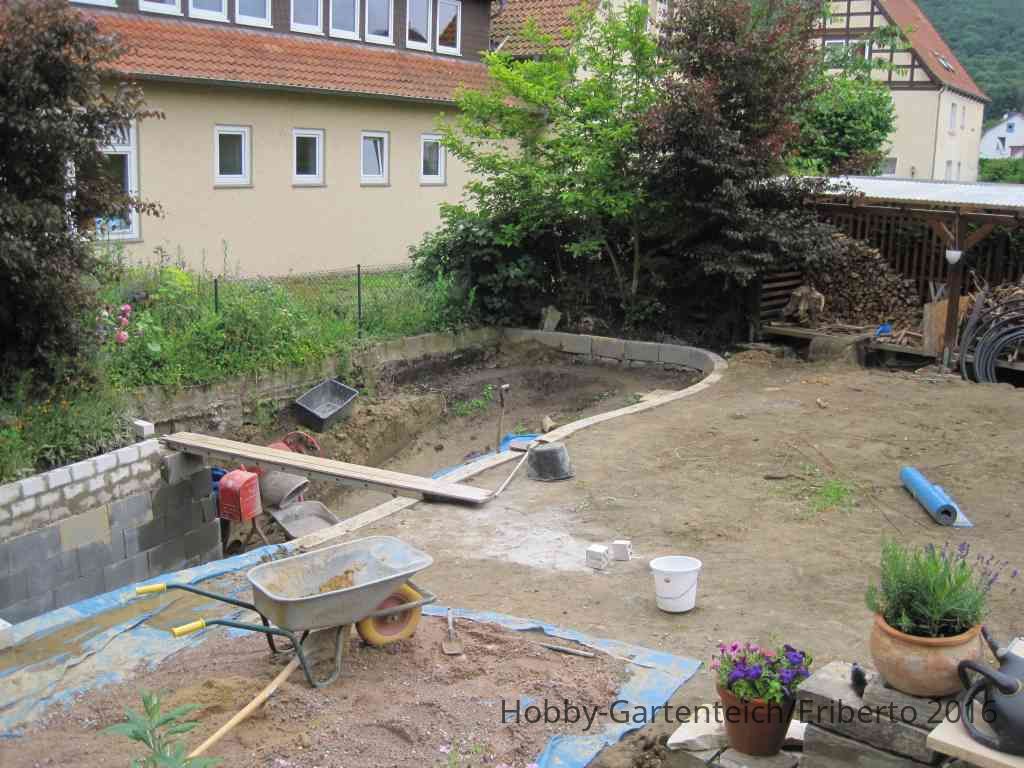

Bild 1: Stand heute, die Schalsteinmauer ist letzte Woche fertig geworden. 6 Lagen à 25cm = Höhe 1,5m. Die dreireihige KS-Mauer habe ich heute annähernd fertig gestellt, um insgesamt über die Höhe des geplanten Wasserspiegels zu kommen. Nicht perfekt, aber auch kein statisch hochrelevantes Bauwerk
.

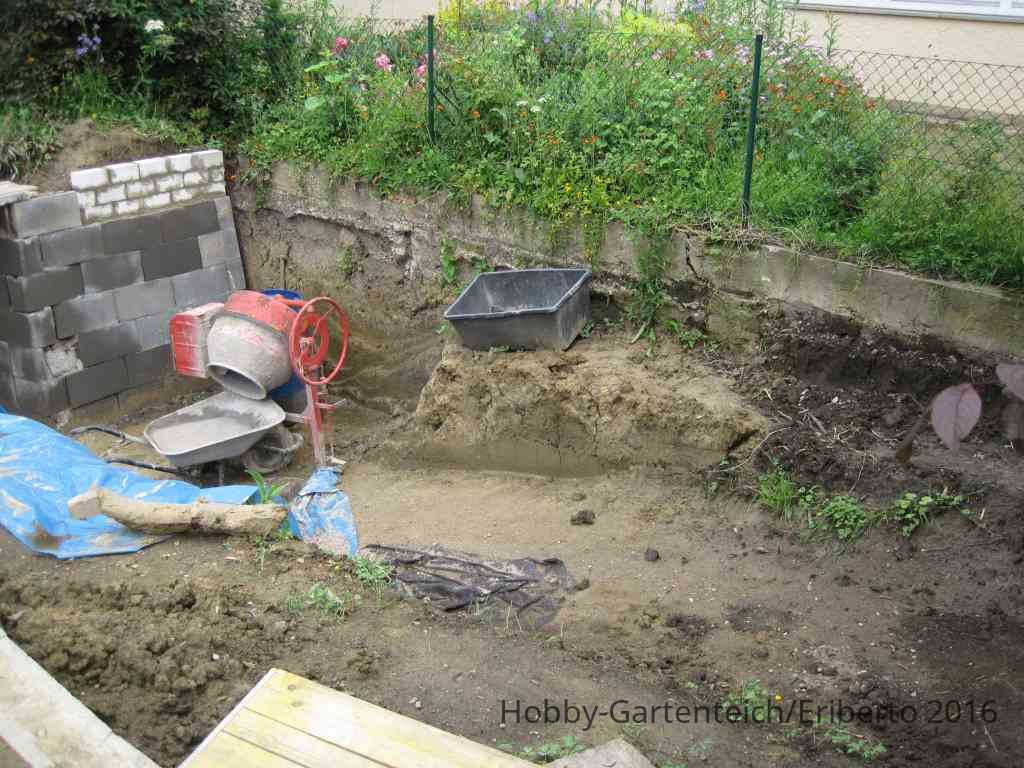

Bild 2: leichter Schwenk nach rechts. Man sieht den noch in der Baugrube befindlichen Mischer und meine Steg-Konstruktion, um auf die Schalsteinmauer zu kommen.
Bild 3: letzter Schwenk nach rechts.

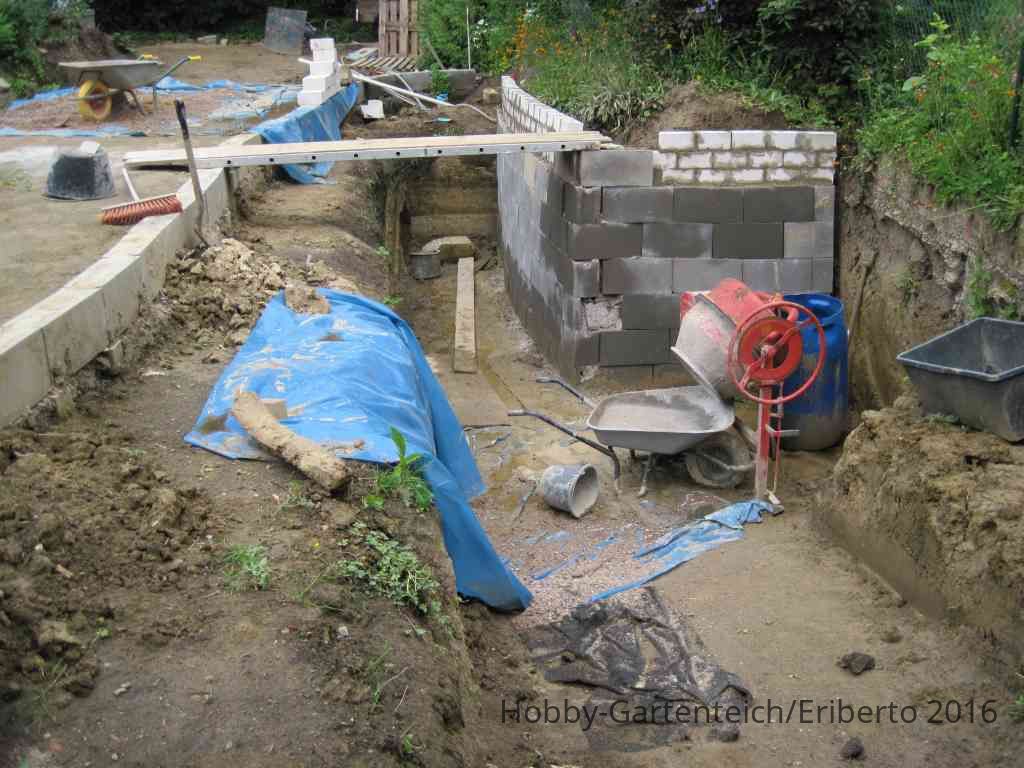

Bild 4: Blick von rechts nach links. Ursprünglich wollte ich den Beton 'oben' mischen und mittels Rampe nach unten befördern. Das hat mal so gar nicht funktioniert, weshalb ich das ganze Geraffel in die Teichgrube geschafft habe und dort zweireihig gegossen habe (immer zwei Reihen aufgestellt, mit ordentlich Eisen drin (horizontal und vertikal)). Ergo drei Durchgänge mit jeweils 2 Reihen à 13 Steine / Reihe.
Bild 5: ich hoffe man erkennt a.) die geplanten Flachwasserbereiche / Pflanzzonen und b.) den 'schrägen' - hoffentlich Muscheltauglichen - Anstieg aus der Tiefwasserzone in den flachen Bereich (ca. 30°).

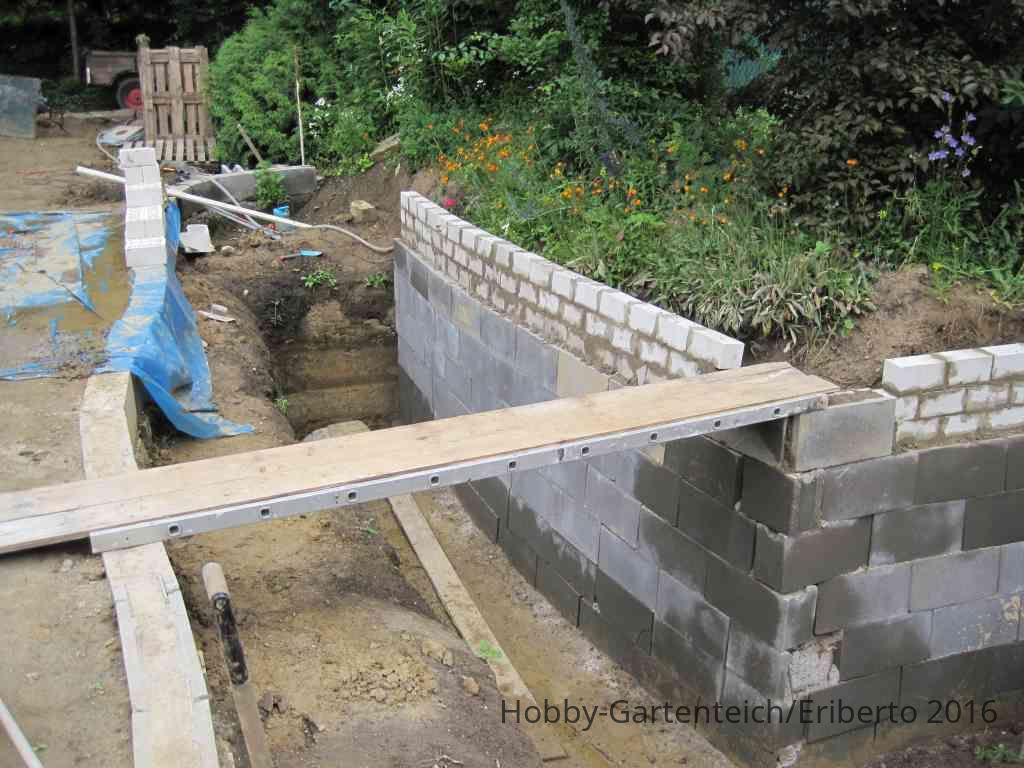

Bild 6: heute habe ich die KS-Mauer in zweiter und dritter Reihe gemauert. Wenn trocken und kein Regen in Sicht, folgt das Stückchen, wo jetzt noch der Leiter-Steg liegt. Statisch dient mir die Chose lediglich dazu den dahinter liegenden Wall abzufangen. Ferner beabsichtige ich, die Kombi aus Vlies + Folie + Vlies eventuell mittels Klemm-Profil an, bzw. auf der Mauer zu befestigen, um diese vor dem vermörteln zu fixieren.
Bild 7: dort hinten, wo die Gardena steht, ist mein 'Filterbereich'. Geplant ist, einen
Luftheber (im Schacht) dorthin zu setzen, wo derzeit der Porenbetonstein im Wasser/Schlamm liegt. Dieser bereich ist ca. 2m ausgekoffert (ein bisschen was ist da neulich reingerutscht, muss ich wieder freischaufeln). Von dort soll ein KG 100 Rohr in den Bereich wo jetzt noch der Mischer steht führen und dort 'ansaugen'. Das Wasser würde ich Richtung Gardena-Pumpe leiten und diesen Bereich z.B. mittels Trockenmauer 'grob' abtrennen. In diesen Bereich sollen zehrende Pflanzen und dort könnte man auch gut keschern / abfischen..
Wie die aufmerksame Leserin / der aufmerksame Leser vielleicht schon bemerkt hat, habe ich auf der 'Gartenseite' einen Ringanker, ebenfalls aus 17,5er Schalsteinen erstellt (vor ca. 8 Wochen). In diesem ist ebenfalls ordentlich Eisen enthalten (neulich fuhr der Bagger (2,5 to.) über den Anker und dieser knackte kein Stück. Ich plane, die Folie über diesen Anker zu führen, auf der Gartenseite in ca. Spatenbreite (teilweise auch etwas mehr) ca. 20cm tief auszuheben und dort eine Sumpfzone anzulegen (gleichzeitig Kapilarsperre) .
Die Tiefe beträgt im Bereich des Lufthebers ca. 2m, rechts davon im Bereich der Schalsteinmauer bis zum Mischer ca. 1,8m und in den 'Flachwasserzonen' derzeit ca. 50-60cm.
Die Gestaltung der Pflanzzone plane ich nach dem Artlake-System mit Styropor/Styrodur (Perimeterplatten) durchzuführen. Die Vermörtelung erfolgt mit Putz- und Mauersand + Zement + Fasern + Fliesenkleber + Armierungsgewebe (auf Vlies 300gr.). Abschließend plane ich mit Klebe- und Armierungsmörtel (weiß) eine eingefärbte Deckschicht (sandsteinfarben mit Okker) aufzutragen. Als Substrat plane ich eine mindestens 10cm starke Schicht aus gewaschenem Sand (u.a. wegen der
Muscheln) in den Tiefbereichen und in den Pflanzzonen eine Auffüllung mit gewaschenem Sand.
Ergänzend noch zwei Bilder meiner 'Drainage':
Ich habe ja das 'Problem' eines recht hohen Grundwasserstandes. Dies führt dazu, dass meine Teichgrube 'absaufen' würde, würde ich nicht abpumpen.
Da ich ja vermörteln möchte und drückendes Wasser unter der Folie kontraproduktiv wäre, brauchte ich eine Entwässerung. Für den Fall der Fälle, dass ich später mal, wenn alles fertig ist, den Teich - warum auch immer - abpumpen muss, wollte ich mir eine Möglichkeit der späteren Drainage erhalten.

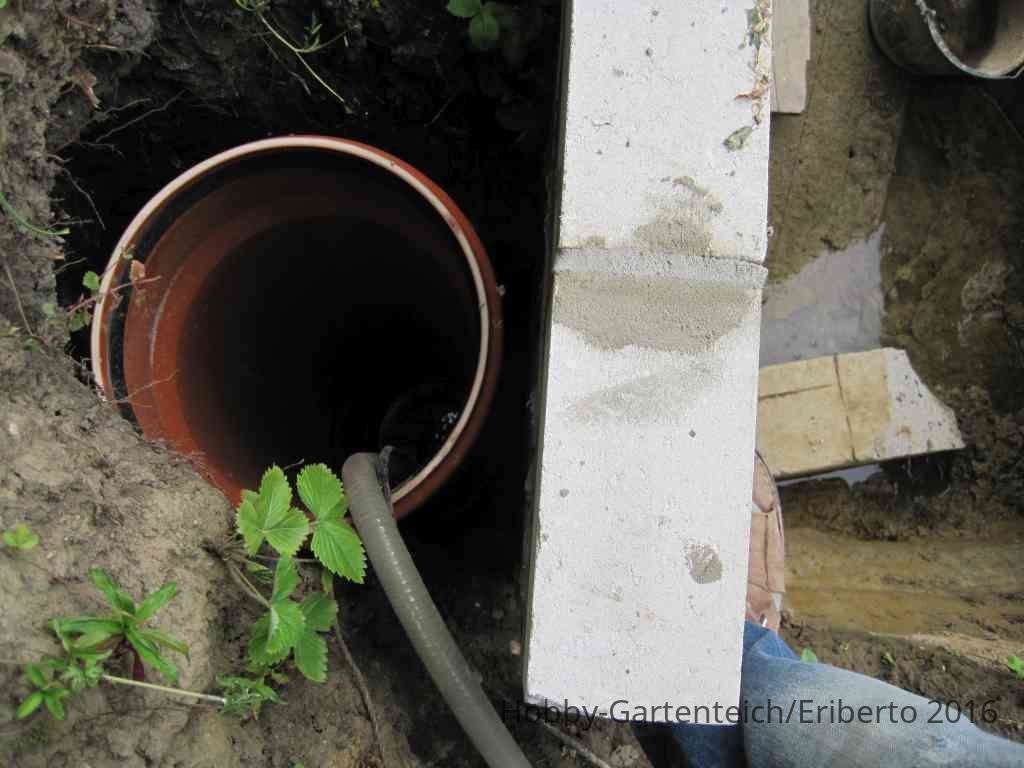

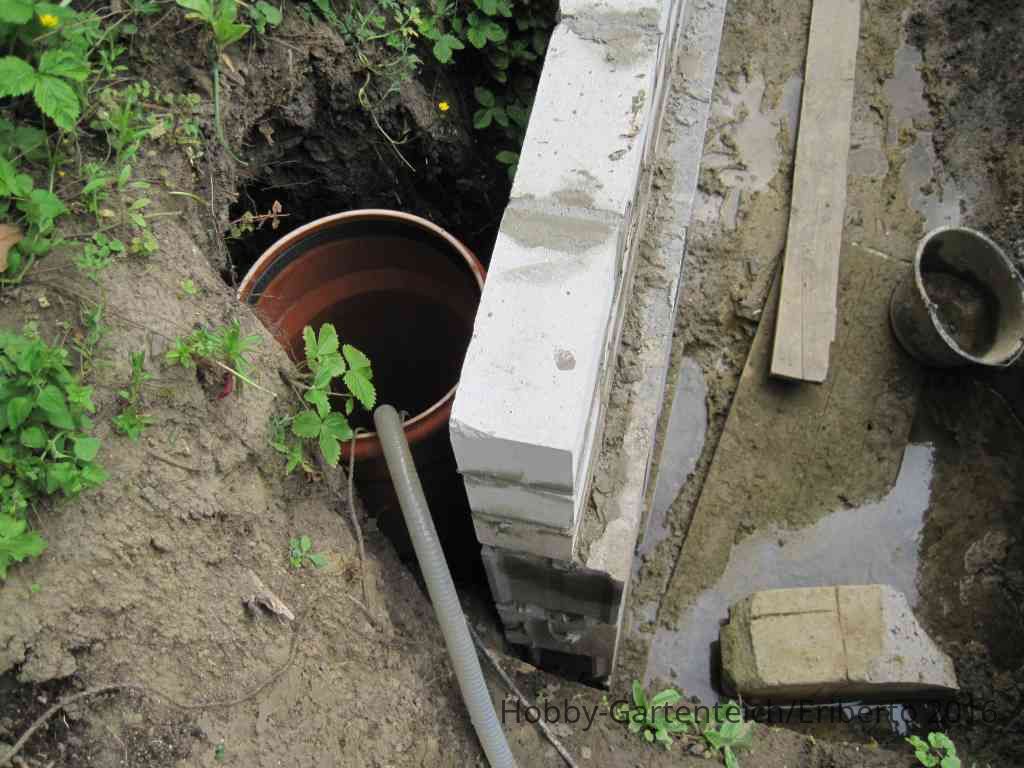

Daher habe ich ein 300er KG-Rohr im Wall - hinter der Schalsteinmauer - eingelassen (geschlitzt) und derzeit in diesem eine Schmutzwasserpumpe mit Schwimmer positioniert, die das drückende Wasser abpumpt. Nach Fertigstellung wird das KG-Rohr (derzeit 2 x 1m eingebracht (weiterer Meter vorhanden) mit einem vorhandenen Stülpdeckel (KG300) verschlossen und 'getarnt'. Falls ich später mal ran muss, kein Problem.
Nun habe ich aber natürlich auch noch zwei, drei Fragen
:
Frage 1: der Teich hat eine L-Form, was ja für das Folie verlegen `nicht so günstig ist'. Ich plane mir die Folie auf Rastermaß fertigen zu lassen und liebäugele mit folgendem Anbieter:
http://www.teichfolie-onlineshop.de...chfolie-1-0mm-schwarz-im-Rastermass::417.html . Hat jemand a.) Erfahrungen mit diesem Anbieter und b.) der Knick des L ist ja auch der tiefe Bereich. Ich stelle mir das doch recht problematisch vor. Ich würde dem Anbieter vorab Fotos schicken und erfragen, wo ich noch überall messen soll. Irgendwelche Tipps bez. Messen ?
Frage 2: den Luftheber möchte ich im Schacht erstellen. Ich habe noch reichlich KG-Rohr in DN110 rumliegen, welches ich für das 'Saugrohr' verwenden wollen würde. Welche Dimension für den Schacht würdet ihr empfehlen und reicht bei DN110 eine Druckdose oder sollte es ein Tellerbelüfter sein ? Bitte immer unter der Prämisse, dass es ein naturnaher Teich mit geringem Fischbesatz (
Moderlieschen, Bitterlinge) + Muscheln +
Edelkrebs werden soll und keine weitere Pump- oder Filtertechnik Anwendung finden wird.
So, das soll es erst mal gewesen sein. Freue mich auf eure
Kommentare, Anregungen und Tipps
Gruß
Florian
P.S.: ach ja, Maße des Teichs - ungefähr - Breite ca. 15m, größte 'Länge' ca. 4m.
oder
. Ich glaube ich tendiere eher zum 'stückeln und schweißen', nichts für ungut
)
...
