[Andre 69]

bricht allerdings bei wenigen Zentimeter Förderhöhe erbärmlich ein.

Jupp !!! Aber selbst das könnten wir als Festwert auslegen ! Von mir aus Fliesfilter !



[Andre 69]

Aber im DN 200 sind 25 Liter wohl eher zu gering, für eine vollflächige Luftverteilung.

Ja genau das ist's was ich rauskitzeln will

Mein Fazit:
Der effektivste Luftheber den man bauen kann, ist also der größte Durchmesser mit der kleinsten Luftmenge auf Förderhöhe Null und einem kurzen Steigrohr.

Etwas praxisbezogen

Er hat doch aber keine Werte aus der Luft gegriffen !?



[Mushi]

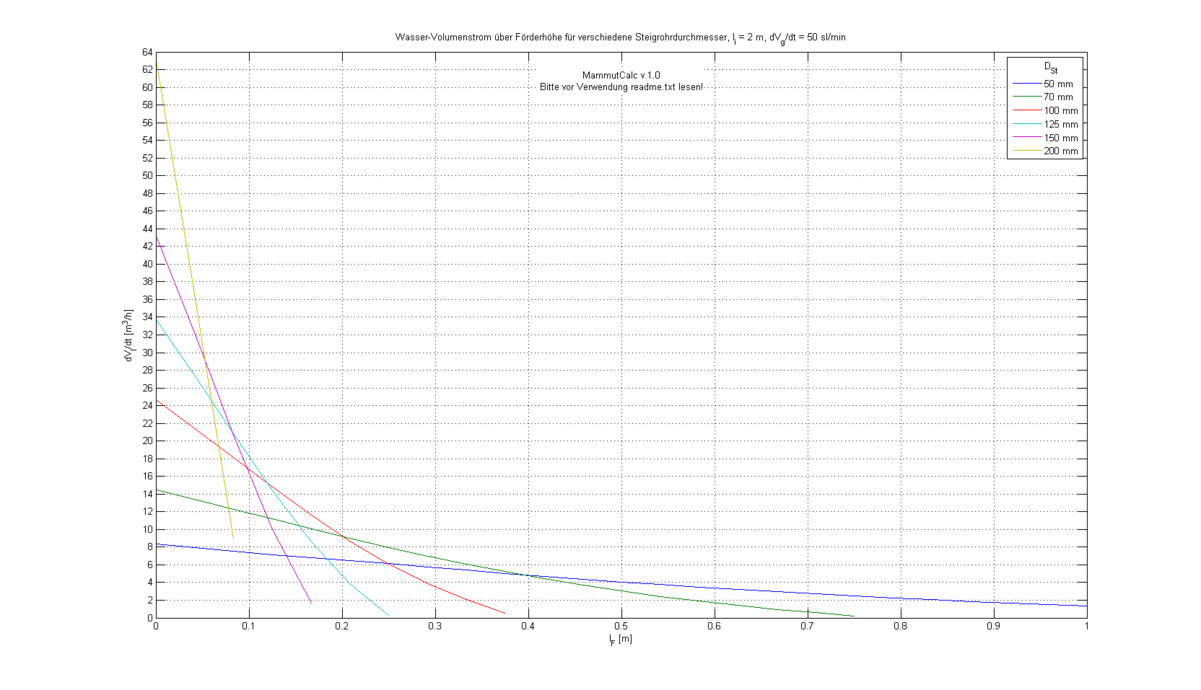

Schau mal hier bei 50 l/min, 200 mm Durchmesser und 2 m Steigrohr. Bei 10 cm Förderhöhe kommt so gut wie nichts mehr aus dem Rohr. Bei 25 l/min wäre es noch extremer.



[Andre 69]

Anhang anzeigen 174127
Schau mal hier bei 50 l/min, 200 mm Durchmesser und 2 m Steigrohr. Bei 10 cm Förderhöhe kommt so gut wie nichts mehr aus dem Rohr. Bei 25 l/min wäre es noch extremer.

Dann mach doch

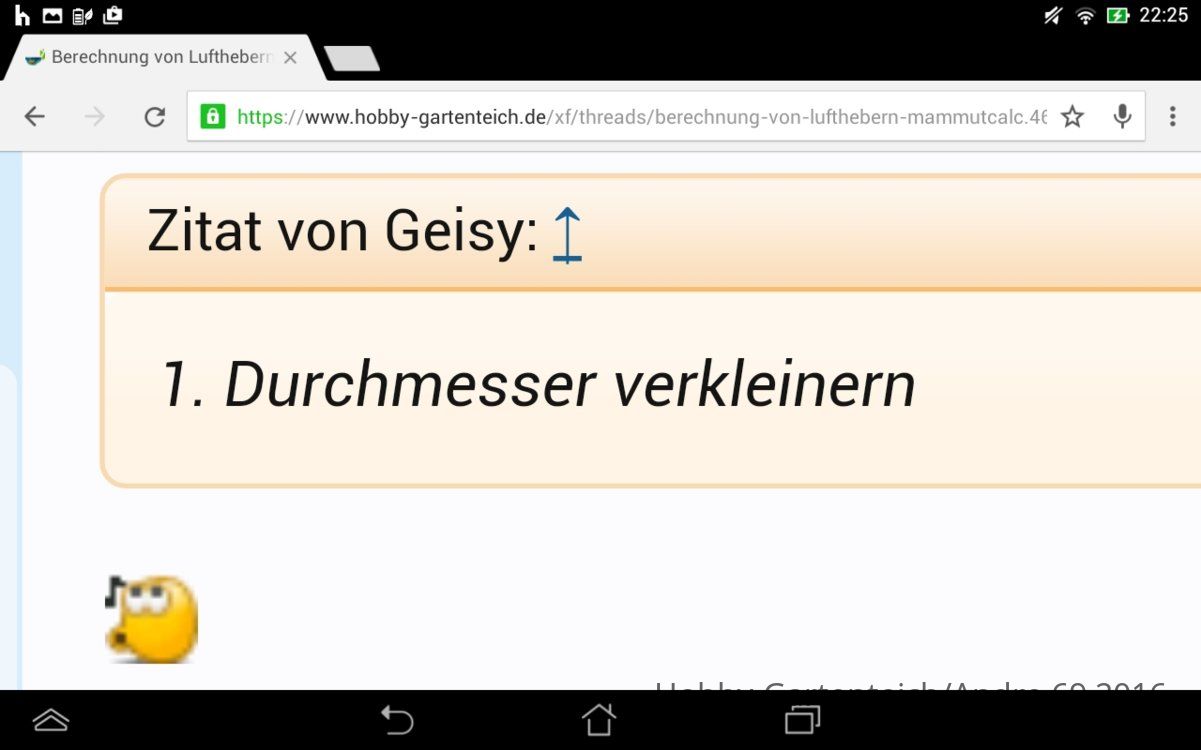

1. Durchmesser verkleinern



[Mushi]

Was soll ich machen?



[Andre 69]





[Mushi]

Jepp, ich fahre mit DN 160.



[Andre 69]

Schade !!!
Es war den letzten Versuch wert ! Ick für meinen Teil hab jetzt mehr Fragen denn je !
Oder so !
Den grössten Teil der Bätschlerarbeit übersetze ich für mich nach meinem DoktorTitel !



[kaktus018]

SLL20 mit 3120 l /min , DN 160 Max DN 200 , bei 1,3 m Tiefe !

Einblastiefe 1,3 m
Förderhöhe 0 m
Secoh SLL20 (Kennlinie hinterlegt)
DN 160 (152 mm Innendurchmesser): 27,7 m³/h
DN 200 (190,2 mm Innendurchmesser): 36,7 m³/h

Wie bekomme ich aber einen Ausströmer in DN 200 dazu , das die ganze Fläche arbeitet ?

Darin liegt genau die Schwierigkeit.



[kaktus018]

Den grössten Teil der Bätschlerarbeit übersetze ich für mich nach meinem DoktorTitel !

Das ist auch keine "Bätschlerarbeit" sondern ein reines Freizeitprojekt. Bis wann wird's denn was mit dem Dr. Andre?
