Luftheber ohne Schacht (LHoS)

[Mushi]

Mal kurz ins Wasser gehalten:

Die aufsteigenden Blasen sind mit der gebohrten Lochblatte (1,3 mm) deutlich größer als die Blasen der Tellermembran. In 20 cm Tiefe sind die Blasen schon fast 1 cm groß. Wenn die Blasen das Wasser verlassen, ist das Blasenbild ebenfalls anders.

Rein optisch kann man nicht erkennen, wer mehr Wasser verdrängt.

Gruß,
Herbert



[mitch]

Hallo Herbert,

ich denke mal das der 1.3 mm Bohrer doch etwas zu groß ist.

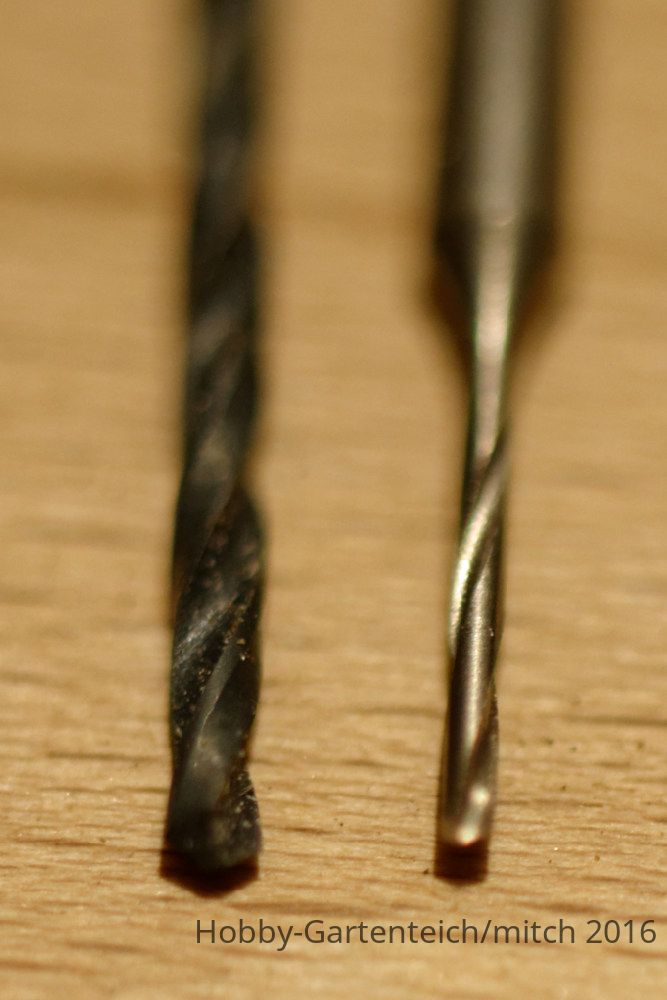

hier mal der rein optische Vergleich von 1.5 zu 0.8mm, mit dem ich die Platte gebohrt habe



probiere doch erstmal einen kleineren Bohrer aus - aufbohren geht dann ja immer noch



[Mushi]

Ich werde das Teil später in Betrieb nehmen. Wenn zu wenig Wasser mitkommt, wird die nächste Version in 0,8 mm.



[Mushi]

Die Sache läuft. Es kommen 22.000 l/h mit 35 Watt durch die Anlage.

Gruß,
Herbert



[mitch]

nun aber auch noch die restlichen Daten für: Tiefe, Durchmesser, Blutdruck, Hebehöhe, Messverfahren, ...



[Mushi]

Arbeitslänge: 180 cm
Durchmesser: 20 cm
Bohrungen: 136 Stück á 1,3 mm
Förderhöhe: wenige cm
Messverfahren: Ultraschall



[troll20]

Durchmesser: 20 cm

Das ganze Rohr oder nur die Bodendose?
Gibt es Bilder?



[Mushi]

Von unten bis oben 20 cm. Hab keine Bilder gemacht.



[Geisy]

Hallo Herbert

War die Messung im Freiwasser oder durch die FIlteranlage durch?

Nach meinen Erkenntnissen wird die Umwälzmenge mit einer kleineren Luftpumpe nicht viel einbrechen aber du wirst deutlich weniger Strom gebrauchen.

Gruß
Norbert



[Geisy]

Das kann man auch schön an dieser Tabelle sehen wo gleiche Luftheber mit unterschiedlichen Pumpen getestet wurden.
Die kleinere Pumpe brauchte immer weniger Watt/m³ Umwälzung.

http://www.koivrienden.com/phpBB/viewtopic.php?f=45&t=9991&start=1155#p230414

Teilweise bringen dann sogar kürzere LH mehr Wasser.

Gruß
Norbert
