Mein neuer Luftheber Teich 2.0

[Geisy]

Hallo

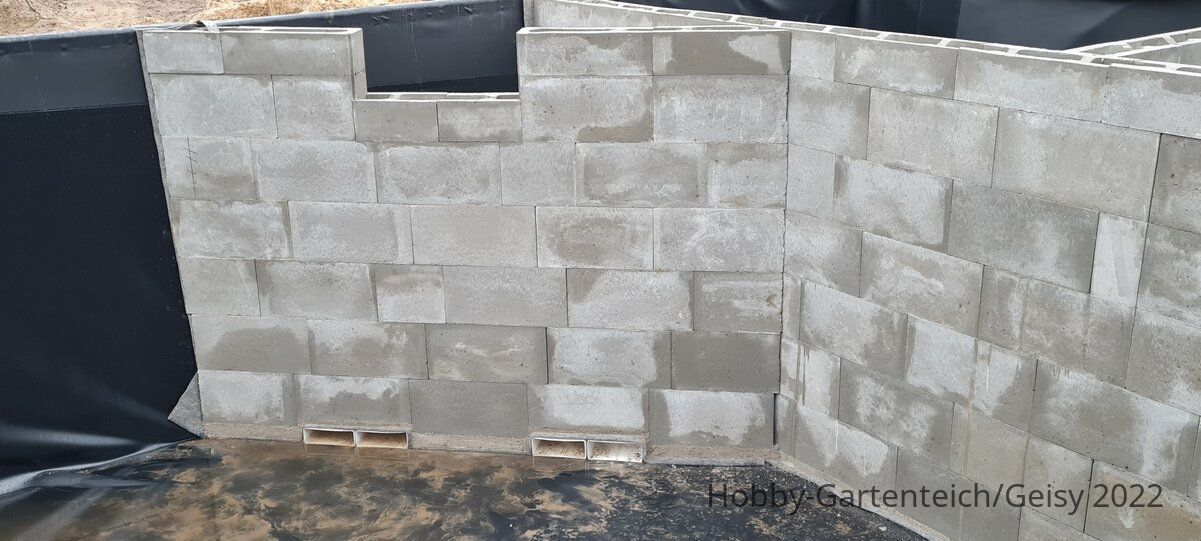

Hier seht ihr noch mal besser die Bodenabläufe unten in der Wand und oben den Skimmer Durchgang.

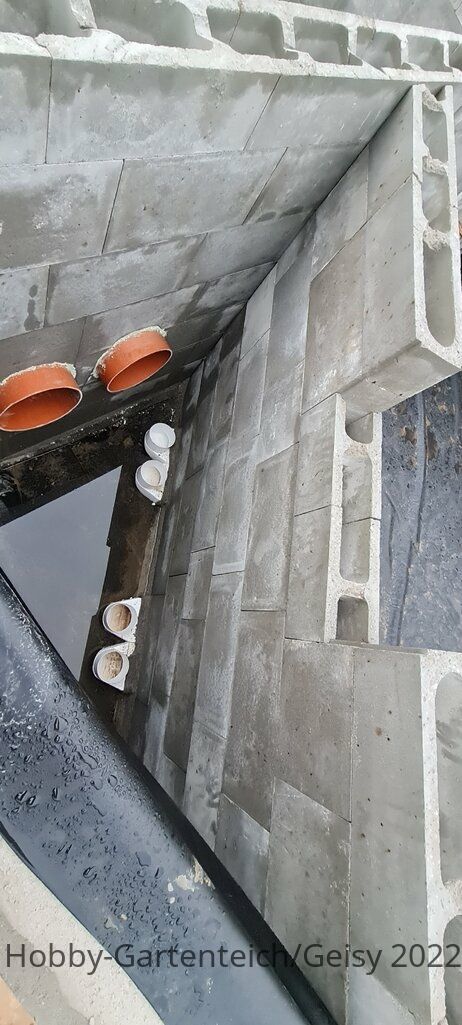

Und hier nochmal von der anderen Seite mit den beiden 300er Zuläufen zur Luftheberansaugkammer.

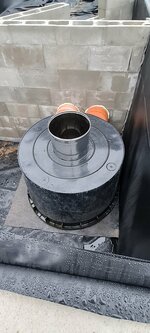

Hier ist dann die Luftheberansaugkammer mit dem unteren Stück des 400er Lufthebers.
Obendrauf kommt dann die Helixkammer in die der Luftheber endet.




[Geisy]

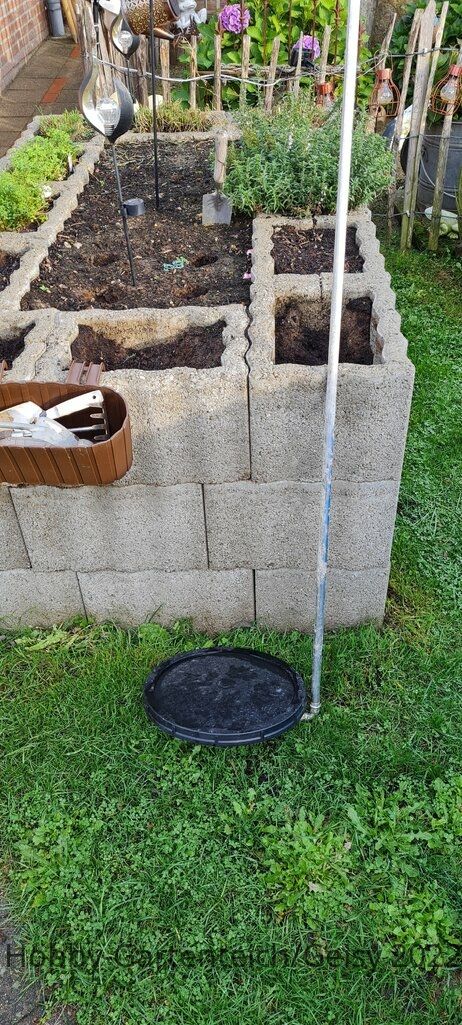

Die 34cm Membranplatte habe ich an eine 3/4Zoll VA Stange geschraubt. So lässt sich die Membranplatte nach oben durch das Steigrohr entnehmen.




[samorai]

Klever



[Geisy]

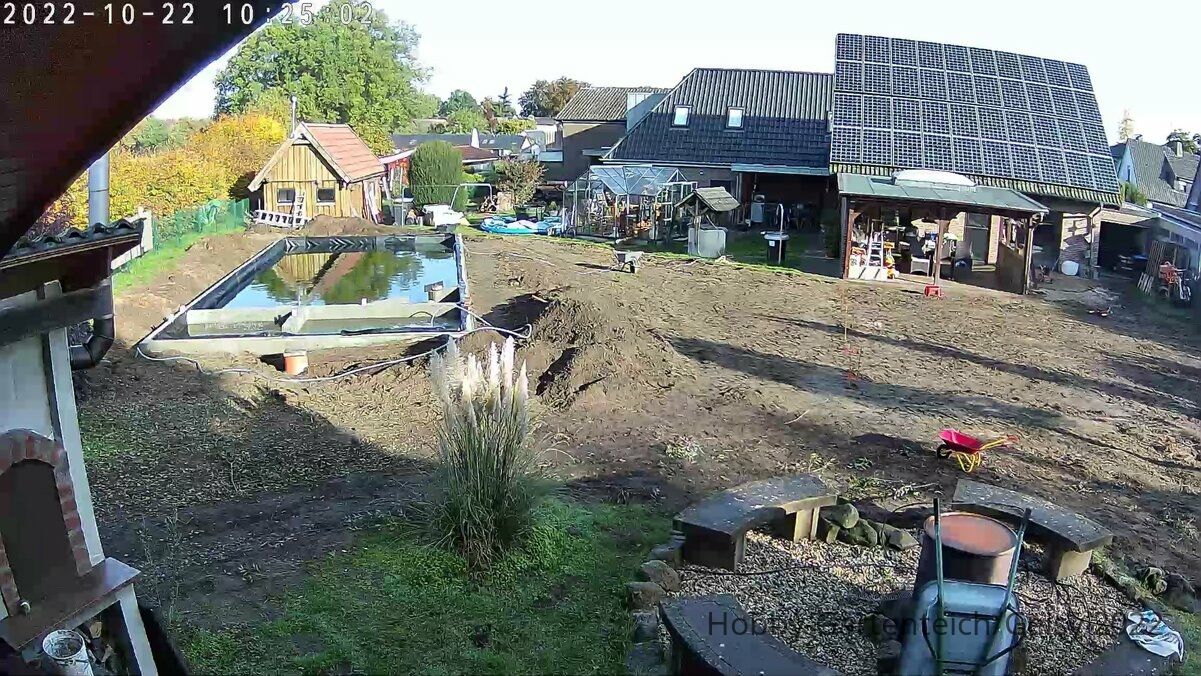

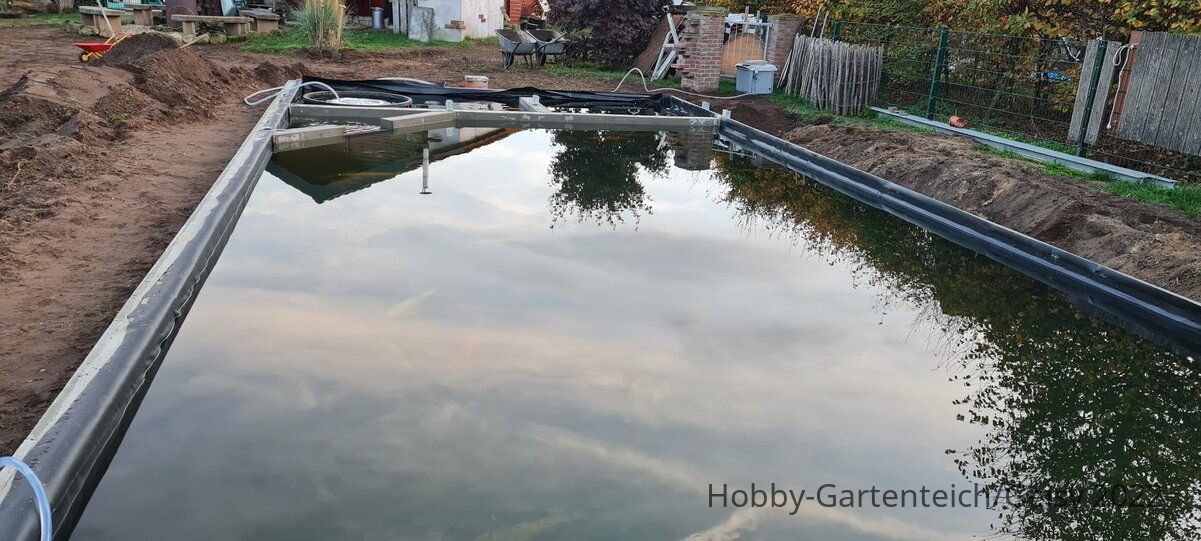

Der Teich ist fast voll. Die Fische sind schon drin. Der Boden auf dem Grundstück ist schon fast wieder passend angefüllt.




[PeBo]

Glückwunsch Norbert, tolle Leistung!

Ich bin mal gespannt, wie dein Filter so über das Jahr funktioniert und welchen Stromverbrauch du generierst. Es bleibt spannend!

Gruß Peter



[Geisy]

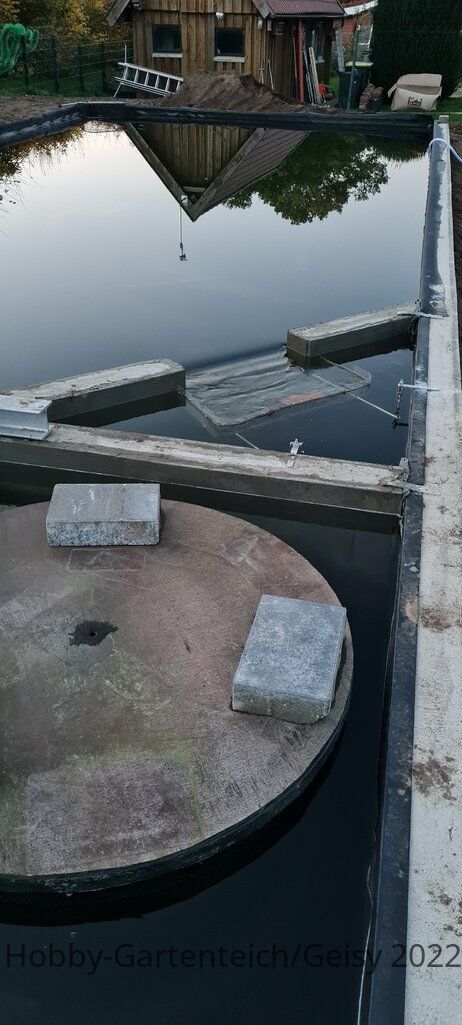

Hier nochmal von näher dran



[Geisy]

Nach dem der Filter mit Helix gefüllt ist und auch die Bürsten hängen und auch die Pumpen passend angeschlossen sind, möchte ich euch meinen Eindruck zur Umwälzung schildern.
Die 4 kurzen Bodenabläufe ziehen sehr gut und sind alle offen. Wenn ich hier mal von je 15m3 auf Schwerkraft ausgehe bin ich da schon bei 60m³. Das Skimmerloch ist aktuell 4cm tief und 65cm breit.
Der Wasserspiegel ist in dieser Ansaugkammer ca. 1cm tiefer als der Teich. Da könnte also über den Skimmer noch mehr zulaufen. Da geh ich nochmal ran.
Das sieht für mich jetzt schon besser aus als gedacht und ich denke da laufen mehr als 100m3/Std mit 82Watt.




[Geisy]

Hatte ich vergessen zu schreiben, es sind vier 150er Bodenabläufe.



[meikie]

Wie oder wo Filterst du die 4 Bodenabläufe?



[Geisy]

Schau dir mal Beitrag 51 an, da siehst du wie die Bodenabläufe und der Skimmer zusammen laufen und in den LH gehen.
