neuen Filter einfahren

[Ryu]

AW: neuen Filter einfahren

nochmal ne frage zudem schwerkraft betrieb,
muss ich dann alles in verschiedenen höhen einbuddeln das dass wasser von alleine und ohne überzulaufen in die nächste tonne macht? Wobei es ja klappen sollte wenn ich oben rein und unten raus gehe,oder?

will jetzt aus ner mörtelwanne ein einfaches spalt sieb bauen,müsste das dann höher stehen?
mit welchen anschlüssen geh ich da ran und raus?



[Joerg]

AW: neuen Filter einfahren

Hi Martin,
das Sieb muss etwas höher stehen, da es ein Gefälle braucht.
Bei dem Rest muss der Wasserspiegel auf gleicher Höhe liegen.
Wo du reingehst spielt keine Rolle, bei einer DN 110 Verrohrung und deinem Durchsatz sollte das egal sein.



[Ryu]

AW: neuen Filter einfahren

Hi Martin,
das Sieb muss etwas höher stehen, da es ein Gefälle braucht.
Bei dem Rest muss der Wasserspiegel auf gleicher Höhe liegen.
Wo du reingehst spielt keine Rolle, bei einer DN 110 Verrohrung und deinem Durchsatz sollte das egal sein.

Also muss ich die Tonnen so eingraben das die maximale füllhöhe gleich mit dem auslass des IBC ist?

Also kann ich an das sieb mit dem normalen schlauch anschluss der Pumpe gehen und geh dann vom sieb zur tonne mit dem 110er rohr?



[Joerg]

AW: neuen Filter einfahren

Martin,
vom Sieb ginge auch noch ein DN 75 Rohr, da dort der Wasserstand höher ist.
Die restlichen Wasserspiegel sind dann alle auf gleicher Höhe mit dem Auslauf.

Bei dem aktuellen Durchsatz ist das ganze auch ohne Schwerkraft möglich, du solltest aber eine höhere Durchflussrate anpeilen.
Bau das Sieb so groß, dass es einen größeren Volumenstron abkann.



[Zacky]

AW: neuen Filter einfahren

Die Tonnen kannst du auch überirdisch so stehen lassen.Du brauchst da jetzt nicht so viel machen.

Wenn du jetzt Siebfilter davor baust, muss dieser lediglich höher stehen als die Filtertonnen und die Tonnen kannst du eigentlich so stehen lassen, da sich das Wasser selbständig über die Rohre innerhalb des Filtersystemes verteilen wird. Die Tonnen müssen jedoch nach wie vor leicht über den Teichniveau stehen, da das Wasser am Ende selbst raus läuft.

Ansonsten siehe hier ---> Basiswissen Halbschwerkraft und gepumpte Version



[Ryu]

AW: neuen Filter einfahren

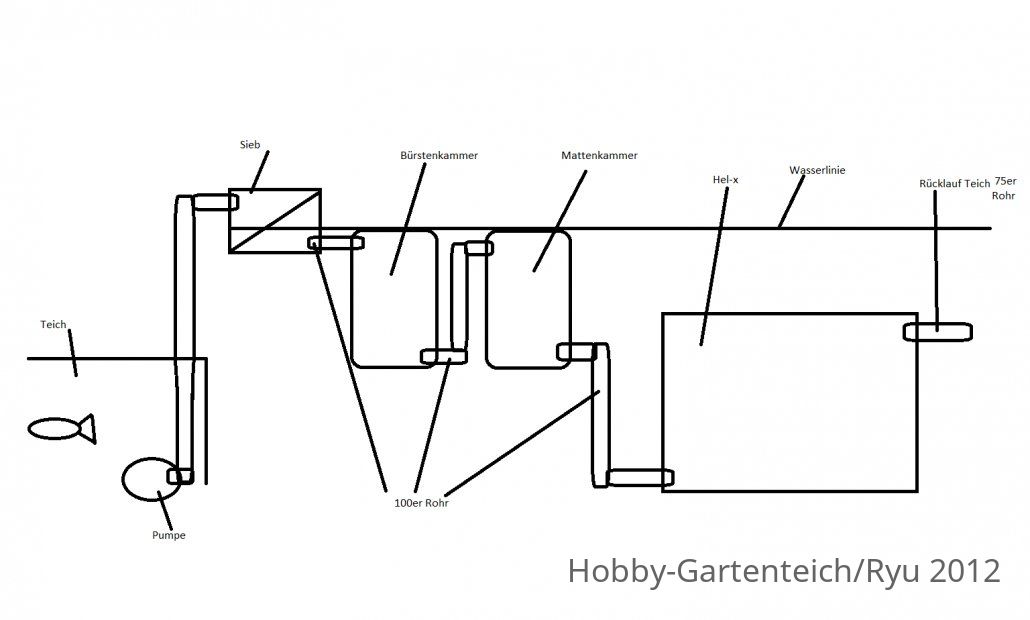

also so:




wäre das bei mir sollte nach meinem verständnis klappen oder?


(Ja das ist sehr primitiv und schlecht gemacht aber besser bekomm ich´s nicht hin^^)



[Joerg]

AW: neuen Filter einfahren

Martin,
wir nähern uns langsam einer guten Lösung.
Die erste Kammer kannst du dann anders bestücken, da das Sieb das grobe rausholt.
Rücklauf auch mit 110er da sich ja nichts dort stauen soll.



[Ryu]

AW: neuen Filter einfahren

Ok,was ich in die Kammer mach weiß ich noch nicht...evtl vorschläge?

Der Auslauf beim ibc sollen 2x75er Rohr werden,
Da ich ja schon 2 löscher habe und geh dann evtl. Auf
Ein 110er hintendran,wie führ ich das denn am "Schönsten" in den Teich?

Kann ich dann bei meiner Bauweise die tonnen trotzdem einbuddeln?
Jetzt rein aus optischen gründen? Sollte ja funktionieren oder?

Btw:
Bei allem was ich eingrabe sollte ich wohl besser einen schmutzablas mit rohr nach oben legen,
obwohl...mit dem schlamsauger (der hat eine schmale verjüngung als aufsatz,da kommt kein hel-x durch)
ginge es ja auch...

Viele viele fragen ich weiss.......freu mich auf viele viele Antworten ^^



[Joerg]

AW: neuen Filter einfahren

Du könntest alle soweit eingraben, bis der Wasserspiegel des Teichs erreicht ist.
Das ganze oben schön verkleiden ist eine super Sitzecke.

Spaltsieb ist etwas oberhalb aber das lässt sich kaschieren.

Den Vorschlag von Nori find ich besser, ein Auslauf 110 den anderen innen als Notüberlauf.
Wenn du mit dem absaugen bisher klar gekommen bist, ist das doch in Ordnung.
Wartungsfreundlicher ist ein Ablauf direkt am Boden. Bei mir geht es bisher auch ohne.

Das Sieb wird öfter mal gereinigt, was da raus ist belastet den Filter erst gar nicht.
Er wird also effektiver den Rest verarbeiten können.



[Teichlandschaft]

AW: neuen Filter einfahren

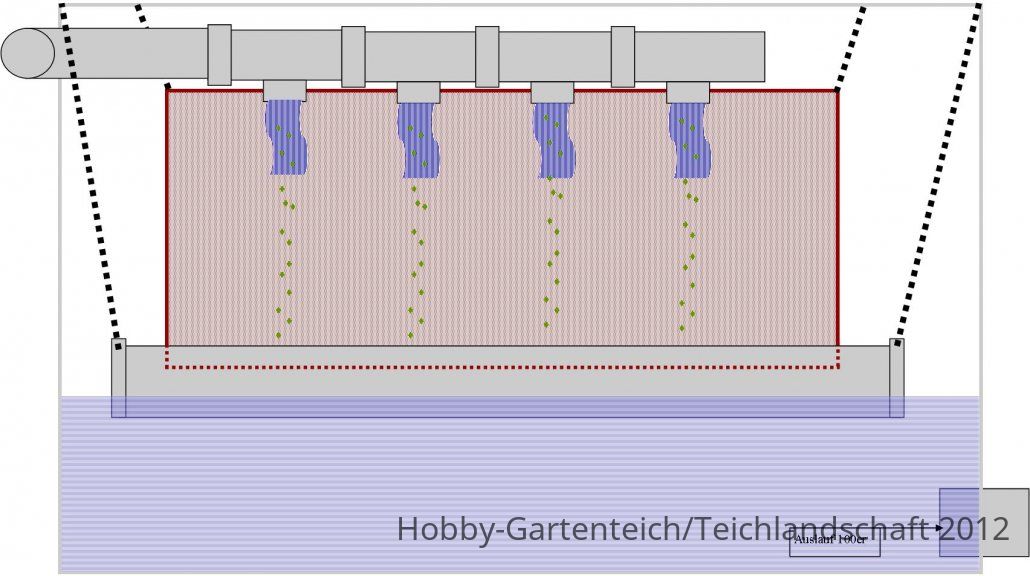

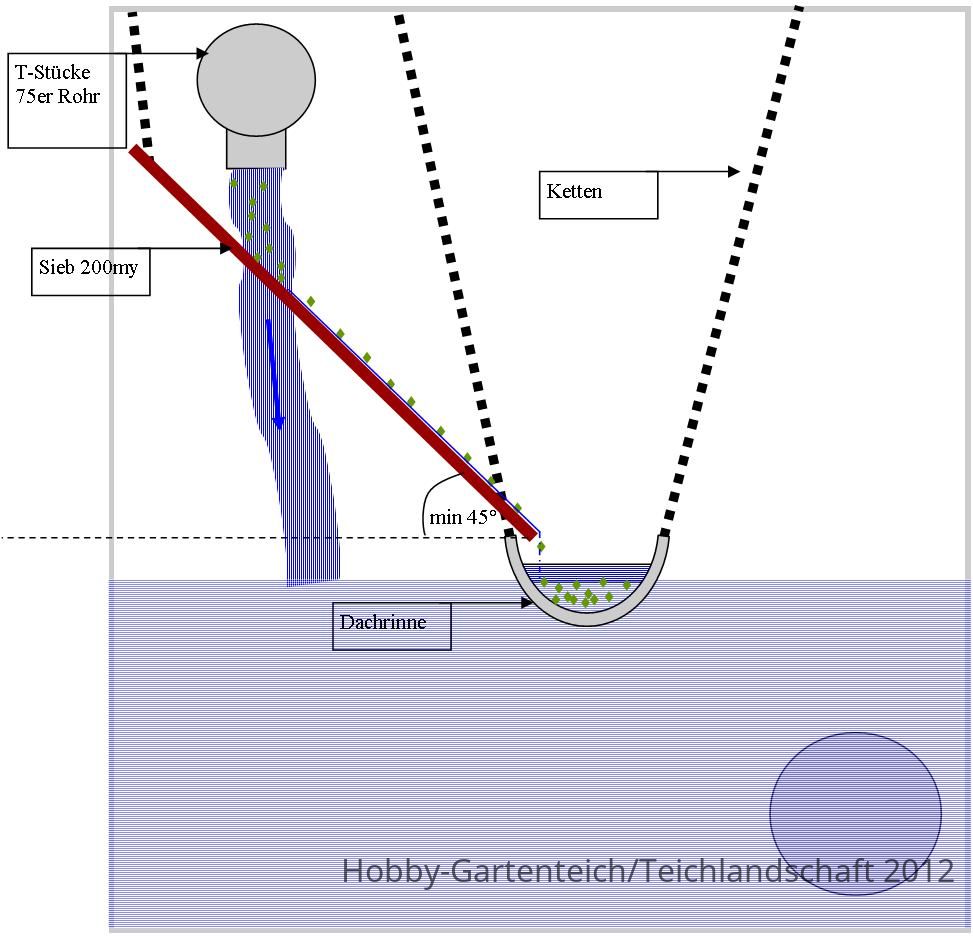

SO jetzt die Skizze(n) für den Siebfilter für unter 50,-EUR

Ich hoffe du kannst was damit anfangen, bin eher ein Bastler und kein Künstler

Wenn noch Fragen offen sind dann frag einfach.
