Patronenfilterbauplanung in der letzten Phase...

[Thorsten]

AW: Patronenfilterbauplanung in der letzten Phase...

Hallo stiege,

warum auch immer, leider kann ich deine Bilder (Zeichnungen?) nicht sehen bzw. öffnen.
Liegt wohl am meinen Rechner, der spinnt immo etwas.

Habe nur ein rotes X...

Hast du mal hier im Forum in der Rubrik (Eigenbau - Technik) nachgeschaut?

Dort findest du ein paar Anleitungen zum Thema Patronenfilter, vieleicht hilft´s weiter.



[Jürgen-V]

AW: Patronenfilterbauplanung in der letzten Phase...

hi
ich habe mir bei meiner ersten antwort gar nix böses gedacht...
aber nach stieges antwort dann schon gemerkt, das es besser gewesen wäre nix zu schreiben.
deshalb wollte ich es ja damit korregieren:

aber was soll ich den jetzt kurz vor der anbau-anleitung für nen hpf jetzt groß kritik oder verbesserungen für deinen pf vorschlagen?

also, jetzt weint nicht...war doch gar net so gemeint, ich machs ja nicht wieder.

(bin manchmal wohl doch ein wenig vorschnell)



[stiege]

AW: Patronenfilterbauplanung in der letzten Phase...

Das ganze Rohrsystem planst du mit welchem Material? Was für ein Gehäuse wählst du?

Ich habe das ganze mit PVC Rohr geplant, wobei ich die Siebrohre in gebohrte Löcher einkleben möchte (keine Formstücke).
Dadurch kostet mich der komplette Filter unter 300 Euro.

Das 110er Sammelrohr wollte ich eigentlich gegen ein 50er "tauschen", weil wenn zwei 70er Rohre nach oben abzweigen, dieses Meiner Meinung nach ausreicht.

Zwei 70er Rohre, anstatt ein 110er bringen mir oben ca. 4 cm mehr Platz und damit ca. 80 cm mehr Patronenmeter, trotz das eine ganze Patrone wegfällt.

Der Behälter besteht aus Va - Stahl und läßt sich bestens bearbeiten (Bohren, Schweißen, etc.).

Ich habe eine Aquamax 10.000 Pumpe, die gemessene 9000 Liter die Stunde fördert. Die Menge muß der Filter schaffen.
Warum nur 3000 Liter die Stunde?



[michael_j]

AW: Patronenfilterbauplanung in der letzten Phase...

hi,

ich kann nur aus meiner Erfahrung sprechen. Habe letzte Woche einen IBC als Patronenfilter in Betrieb genommen. Grundkonstruktion aus 50,50,40 Abzweigen. 1 110er Steigrohr, 28 Patronen. Das Wasser was durch die Pumpe (7500l) gekommen ist konnte nicht so schnell durch die Patronen (keine Rohre in den Patronrn, also max. Durchfluss) so das ich nach 2 Minuten schon wusste das meine Überlaufkonstruktion funktioniert.

Du darfst nicht den Denkfehler machen das 2x 70er einen größeren Durchsatz haben als 1x 110er. Ich hatte irgendwo mal gelesen das zum Beispiel 4-5 50er brauchst und die Wassermenge abzuführen die ein 110er schafft.

So, jetzt muß ich @work. Heute Abend mehr und die versprochenen Bilder. Bis dahin haste ja Zeit mir zu sagen welche Feststoffabscheidung du vor den Filter setzt.

cheers



[stiege]

AW: Patronenfilterbauplanung in der letzten Phase...

Das Wasser was durch die Pumpe (7500l) gekommen ist konnte nicht so schnell durch die Patronen (keine Rohre in den Patronrn, also max. Durchfluss) so das ich nach 2 Minuten schon wusste das meine Überlaufkonstruktion funktioniert.

Tja, dann scheint es bei Deiner Konstruktion irgend einen Fehler zu geben?
Normalerweise schaffen die Patronenfilter 10.000 Liter die Stunde oder mehr, was ich so gelesen habe, wenn man die Patronen nicht zu fein wählt und entsprechende Menge Patronenmeter / Pumpenleistung hat.

Wie kann ich soetwas verhindern, bzw. wie kann ich Sicher stellen das mein Patronenfilter 10.000 Liter die Stunde Durchsatz schafft?



[michael_j]

AW: Patronenfilterbauplanung in der letzten Phase...

Hi Stiege,

hm, ich habe noch nie Angaben gesehen was ein Patronenfilter so an Durchsatz schafft. Habe also das Try & Error Prinzip angewendet und sitze gerade auf einer Pumpe mit 7.500l Durchsatz fest. Falls also dein Filter tatsächlich den Wasser Durchlauf nicht schafft. ich kenne jemanden der eine Pumpe abzugeben hat.

Dafür habe ich gelesen, das man in 2h einmal das Teichvolumen durch den Filter bringen soll. Das habe ich jetzt und es passt. Deine Pumpe ist ja auch darauf ausgelegt. Falls sie nur minimal zuviel wasser liefert kannst du ja eventuell drosseln Allerdings mache dir noch einmal gedanken zu Filtervolumen und dem Wasserdurchsatz Ich befürchte nur das die Pumpe zu stark ist. Wird die Praxis zeigen und ich würde mich freuen, wenn du mich auf dem laufenden hällst. Man lernt ja nie aus...

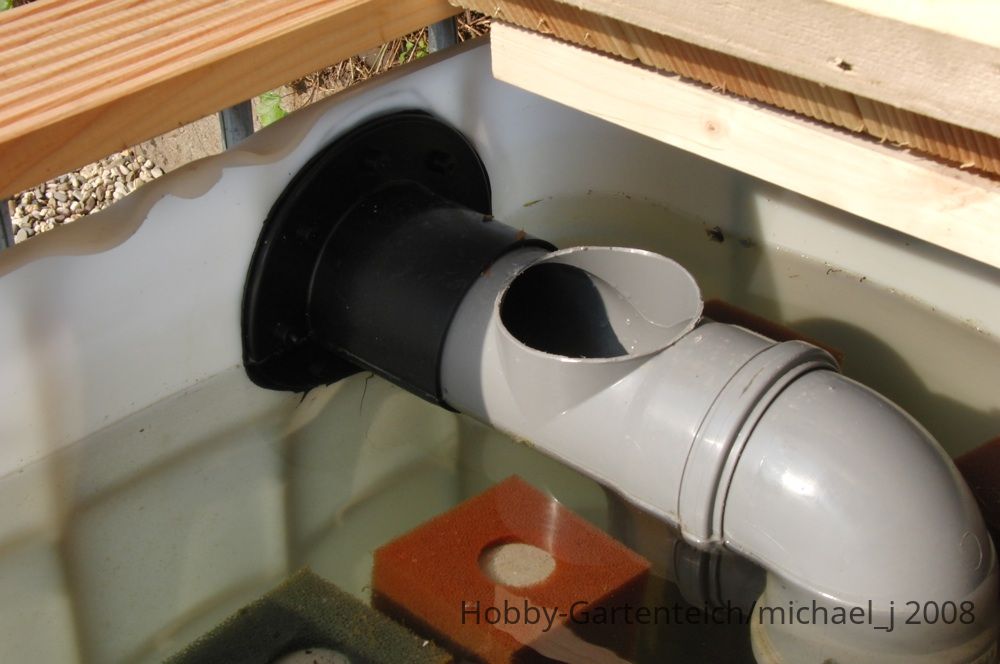

Wie versprochen, habe ich noch ein Bild von meinem Überlauf gemacht. Denke, das Prinzip geht klar? oder!

<img src="https://www.hobby-gartenteich.de/gallery/files/6/0/6/0/berlauf.jpg" alt="Überlauf in Patronenfilter" />

Ich hoffe, ich konnte dir helfen.
cheers



[michael_j]

AW: Patronenfilterbauplanung in der letzten Phase...

argh, der Imagebefehl bringt mich noch ins Grab...



[Jürgen-V]

AW: Patronenfilterbauplanung in der letzten Phase...

hi
sag mal michael hast du einen an der waffel oder ich????????

du hast eine n teich mit 4500liter und einen pf mit 28 patronen oder?

da hast du in etwa (wenn man die faustvormel 1patrone zu 1000lter teichwasser nimmt)das 6fache überschritten.:crazy

Das Wasser was durch die Pumpe (7500l) gekommen ist konnte nicht so schnell durch die Patronen (keine Rohre in den Patronrn, also max. Durchfluss) so das ich nach 2 Minuten schon wusste das meine Überlaufkonstruktion funktioniert.

und deine 7500 ltr pumpe hat dann deine 28patronen zum überlaufen gebracht??

fragen über fragen...kläre mich doch bitte mal darüber auf.



[michael_j]

AW: Patronenfilterbauplanung in der letzten Phase...

Hi,
die Entscheidung mit der Waffel überlasse ich jetzt mal dir

Genau. 28 Patronen a 43 cm ohne Innenrohr (ca. 7cm mit Innenrohr ohne weitere Bohrungen). Bohrungen in den Patronen 40mm. Alles auf einem Grundgerüst mit 50mm Durchmesser, von da aus geht es auf dem kürzesten Weg in 1x 110er. Die Pumpe hat ziemlich genau 3 Minuten gebraucht um den Überlauf im Filter zu nutzen.

Die Formel Filterpatrone auf 1.000l bitte nicht auf den Durchsatz, sondern das Teichvolumen anwenden (bist ja nen alter Fuchs und würdest dich da nicht vertun). Das ich meinen Filter überdimensioniere hatten wir ja schon. Aber lieber so als anders rum. Da hast du mir ja schon zugestimmt.

ja, ich habe die Pumpe ausgecheckt und auch geschaut, ob meine kleinen Steine in die Rohre gesteckt haben. Abgesehen davon , dass ich mit der alten Pumpe das Teichvolumen im Faktor 0,64x durchgequirlt hätte (Wildwasser) und jetzt bei 1,5x liege passt mir das.

ich habe Partonen mit einer mittleren Dichte verwendet.

So, jetzt bist du dran :cu

cheers

PS: Wenn wir hier über meinen Filter Diskuttieren möchten, lasse uns das Thema bitte trennen. Denn eigentlich sucht hier jemand Hilfe zu einer spezifischen Fragestellung.



[simon]

AW: Patronenfilterbauplanung in der letzten Phase...

hallo zusammen
@stiege:Ich habe leider keine Ahnung von Filtern,sonst würd ich jetzt wirklich mal versuchen Dir zu helfen.
Mit etwas Glück schafft es Jürgen vielleicht, anstatt das ganze Thema hier aus dem Rahmen zu reissen Dir seine Hilfe zukommen zu lassen.
Wenn er seine Zeit nützen würde um die angeprisene, bebilderte und fachlich völlig korrekte Filterbauanleitung zu posten hätten vielleicht mal alle was davon.
@michael:lieber einmal zu gross gebaut als 2 mal zu klein
gruss simon
p.s.@jürgen das ist nicht böse gemeint aber ich lese hier jeden 2.tag das du irgendwem helfen willst und tipps geben willst,nur lese ich selten die taten dazu.
und im zweifel hab ich vielleicht einen an der waffel:crazy
