Planung Filter
Der Filter wird

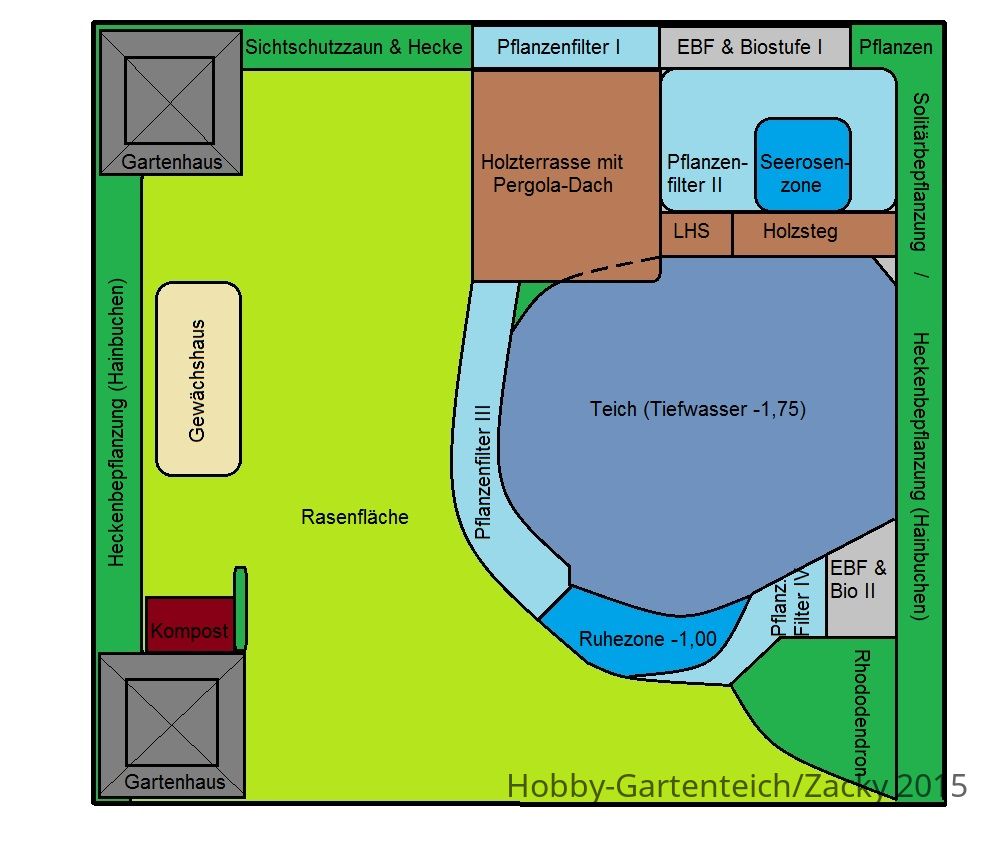

ausgelagert und bekommt einen eigenen Platz am Zaun bzw. teilweise unter der Terrasse. Dazu wird am Zaun entlang ein entsprechend langer, aber jedoch schmaler Kellergrund gebaut, worin der EBF und die Helix-Biostufe untergebracht werden. Der EBF sowie die Bio werden hoffentlich ein Eigenbau, um die Kosten etwas niedriger zu halten.
Der Filter wird von Lufthebern gespeist.
(was sonst
) Durch die aktuellen Teichumbau-Threads inspiriert, habe ich den Gedanken, der direkten Adaptierung des Lufthebers auf die Zulaufleitung, weiter verfolgt und dahingehend einige Tests gemacht. Nicht nur diesbezüglich, sondern natürlich auch wegen der Rohrleitungen und der zu erwartenden Fördervolumen im Zu- & Ablauf (ihr erinnert euch an den LHS-Test), habe ich so einige Ergebnisse für mich gesammelt und ausgewertet.
Dazu kommt, dass ich mir für diese Tests auch neue & leistungsstarke Belüfterpumpen geholt habe, um noch mehr an der Effizienz zu arbeiten. Die ersten Testergebnisse sehen vielversprechend aus, so dass ich darauf aufbauen werde.
Planung Luftheber
Nach aktuellen Stand nutze ich jetzt 5 Luftheber mit 4 gleichen Belüfterpumpen. Es werden 3 LH a' DN 125 jeweils direkt auf die 3 BA-Leitungen geklemmt und somit die BA direkt angesaugt. Die Leitungen vom BA zum LH werden standardmäßig in DN 110 sein. Die (Ansaug-)Leitungen haben eine Länge von max 4 m und werden direkt geradlinig verlegt, so dass sie direkt auf den LH-Zulauf (45° Abzweig noch oben) zulaufen. Dazu kommen 2 LH in DN 75, welche ich für die Skimmeransaugung nutzen möchte. Die Skimmer sollen Wandskimmer mit einer 30 cm großen Breitmaulöffnung werden, welche noch für meine Zwecke umgebaut werden müssen. Unter normalen Bedingungen sind sie ja für gepumpte Versionen vorgesehen. Diese beiden 75er LH werden von einer Belüfterpumpe betrieben. Die 125er LH mit je einer Belüfterpume.
In einem ersten Test mit DN 63 - LH (die 75er muss ich erst noch bauen ) und der einen Pumpe, habe ich recht gute Ergebnisse erzielt, welche nach Herstellerangaben für die Skimmer ausreichend sein sollten. ...mal schauen - die harte Realtität wird es später zeigen...

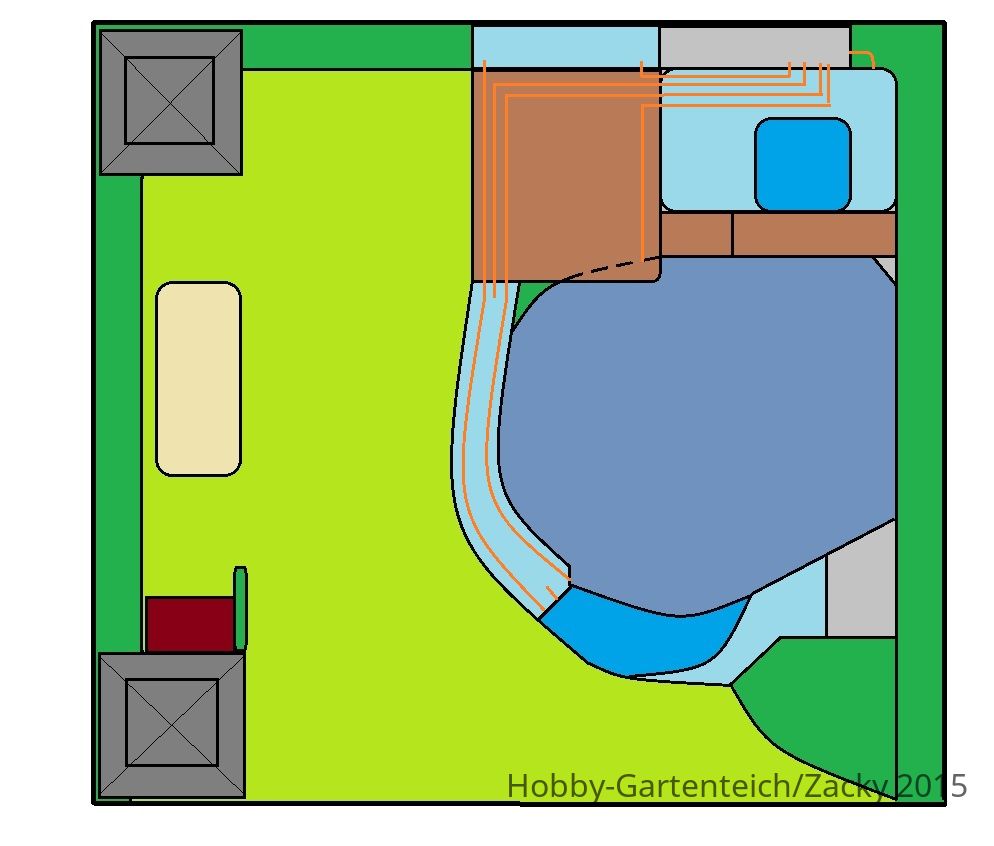

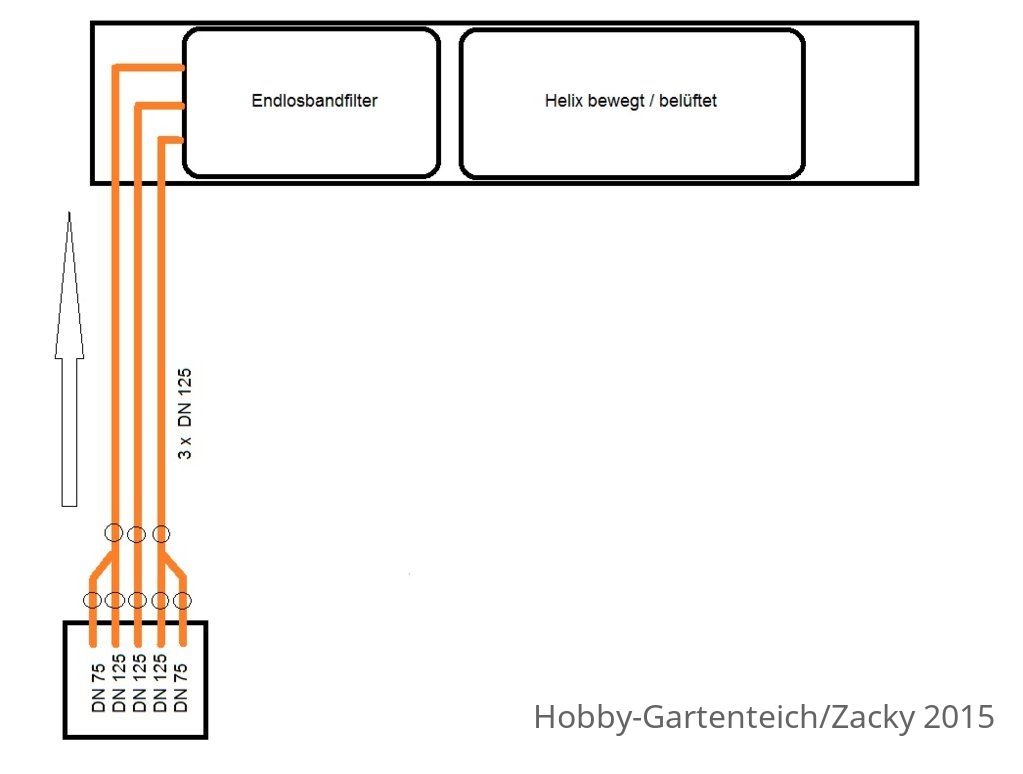

Die 125er LH werden auch mit DN 125 zum Filter verlegt, so dass ich aktuell mit 3 x DN 125 in den EBF gehen möchte. Dazu kommen dann aber noch die zwei kleineren LH in DN 75, die ich nicht unbedingt einzeln und direkt mit dem EBF verbinden möchte, sondern diese LH auf je eine Leitung zum Filter adaptieren wollen würde. Die dazu vorliegenden Bedenken habe ich im Hinterkopf und habe dazu auch Tests gemacht. Bei den Testläufen war es mir unter gewissen Rahmenbedingungen möglich die Leitungen recht problemlos auf die vorhandene DN 125 Zulaufleitung zu klemmen bzw. diese dort einzubinden.
Ich erhoffe mir durch die direkte Adaptierung auf die Saugleitung mit je einem LH und einer eigenständigen Belüfterpumpe, die max. Sogwirkung für die BA-Leitung (DN 110) zu erzielen.
Warum eigentlich 3 LH mit je eigener Pumpe und nicht einen Schacht mit 3 Anschlüssen? Ich habe bei den Tests mit der neuen Belüfterpumpe wieder einmal festgestellt, dass es durchaus effektiver sein kann, mehrere LH mit je einer kleinen Pumpe zu nutzen. Zumal auch, wenn dann die Sogwirkung des LH ausschließlich auf diese eine Leitung wirkt, ist das Risiko der Versottung durch unterschiedliche Strömungsvolumen in den BA-Leitungen geringer. Man bedenke, dass die teilweise unterschiedlichen Längen und Leitungswiderstände womöglich zu unterschiedlichen Strömungsgeschwindigkeiten führen können.
Planung Teichprofil

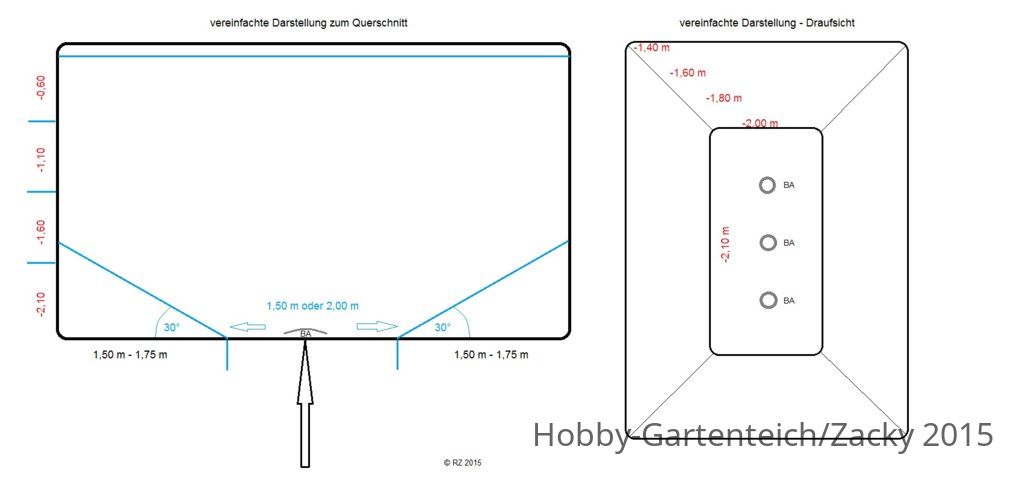

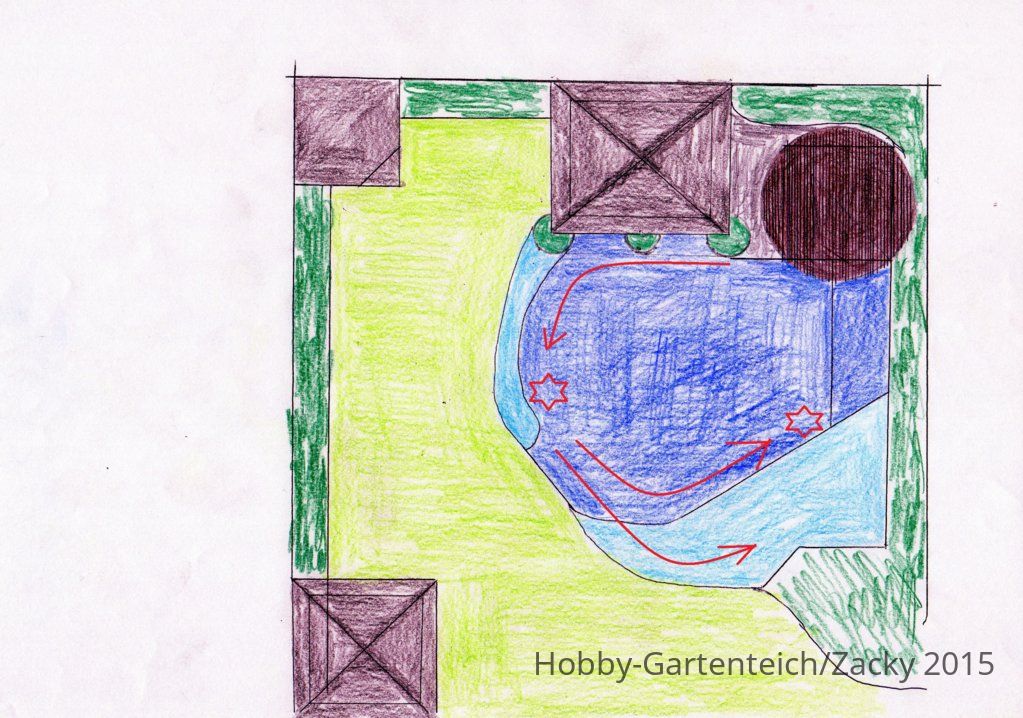

Um eine recht hohe Effektivität des gesamten Teichbetriebes aufrecht zu erhalten und wie hier angedacht, auch nur mit 3 BA und zwei Skimmern auszukommen, beabsichtigen wir das Teichprofil und die Beckenform so strömungsoptimal wie nur möglich zu machen. Dazu werden natürlich alle Ecken abgeschrägt oder gar abgerundet. Da mir der echte Aktionsradius eines BA immer noch ein Geheimnis und im Verborgenen bleibt, gehen wir von einem Einsatzradius von max. 1 m aus. Durch diesen begrenzten Bereich und der abhängigen Leistungsfähigkeiten der LH wollen wir versuchen, dass Teichprofil trichterförmig mit 30° steilen Seitenböden zu gestalten. In dessen Mitte werden dann die 3 BA platziert und eine sich hoffentlich einstellende Kreisströmung den Rest erledigen.
Planung Pflanzenfilter
Die Pflanzenfilter werde ich auf jeden Fall wieder machen und auch wieder als Kies-durchströmte Zonen. Eine Zone wird auch weiterhin direkt im Hauptteich integriert, zwei weitere als angebundene Zone ohne direkte Verbindung und eine weitere wird ebenso angebunden, welche aber zu 70 % auf Seerosenbestand abgestimmt werden soll. Bei den Pflanzenfiltern werde ich verschiedene Möglichkeiten der Durchströmung in Betracht ziehen. So z.Bsp. die Durchströmung durch Dränageleitung im Kiesbett und zum Anderen werde ich unterhalb der Pflanzen einen offenen durchströmten Bereich lassen, aber alles so konzipieren, dass das Wasser grundsätzlich von unten nach oben durchströmen muss. Es wird dieses Mal wohl auch Schmutzablässe im Bereich der Pflanzenfilter geben.
Was vergessen?
Die Tests bezüglich der LH sind noch nicht abgeschlossen. Ich werde diesbezüglich die spätere Verrohrung schon einmal im Vorfeld zusammenbauen und im noch bestehenden Teich testen & auslitern. Das bedeutet, dass ich einen BA samt Domdeckel anklemme, die etwaigen Leitungslängen und Winkel/Bögen integriere. Auch werde ich die Wandskimmer dann umbauen und ebenso einem Test unterziehen, ob sie denn die gewünschte Sogwirkung bei bestehender Verrohrung erzeugen und das geforderte Wasservolumen erlauben. Sicherlich wird auch das nicht abschließend sein, aber zumindest sollten gravierende Fehler dann schon auffallen. Ggf. werden es für das Gesamt-Umwälzvolumen doch 4 BA und 2 Skimmer, aber das ergibt sich hoffentlich aus den noch folgenden Tests.
Bilder/Skizzen kommen auch gleich
an dieser Stelle.
