Würde so ein Airliftfilter funktionieren ?

[Windless]

AW: Würde so ein Airliftfilter funktionieren ?

ahhhhhhh
geile idee ^^
wird wohl auch billiger xDDDDDD
gleich mal ausrechnen ^^

hoffe nur das ich die luftheber hinbekomme ^^
Kannst du mir noch ne detalierte anleitung schreiben wie ich den Luftheber an der tonne befestige ?


für luftheber habe ich bisher diese Materialien eingeplant
Luftheber
HT-Abflussrohr mit Dichtring, DN 160 x 1000 mm (Pumpenschacht) 2x 22.39
HT-Überschiebmuffe für 75mm HT-Rohr 4x 1.79
Winkel-Einschraubstutzen aus Kunststoff 4x Preis noch nich bekannt
HT-Bogen DN 75 - 45° 8x 1.19
HT-Abflussrohr mit Dichtring, DN 75 x 1000 mm 5x 3.89


Ob für das ganze Vorhaben eine Tangit PVC Kleber - 500 ml Dose und 1 Innotec Adheseal schwarz 290ml ausreicht ?



[Gartenteichumbauer]

AW: Würde so ein Airliftfilter funktionieren ?

Hallo Robert,

Pumpenschacht zu klein. Wenn Du nur 1 Meter nehmen willst, kannst Du auch gleich aus der Tonne Pumpen.
Also Besser 2 Meter, kost ja nicht die Welt.

Grüße

Thomas



[mitch]

AW: Würde so ein Airliftfilter funktionieren ?

hi Robert,

zum kleben:

HT + Tangit =

KG + Tangit =
​

da kannste mal guggn was es so alles an rohren gibt : http://www.bausep.de/Keller/Entwaesserung/



[Windless]

AW: Würde so ein Airliftfilter funktionieren ?

Thomas, beim Pumpenschacht steht doch 2x macht 2m ^^
Mitch, HT will ich mit Innotec kleben.
Das Tangit für die PVC Rohr und Tonnenverklebung

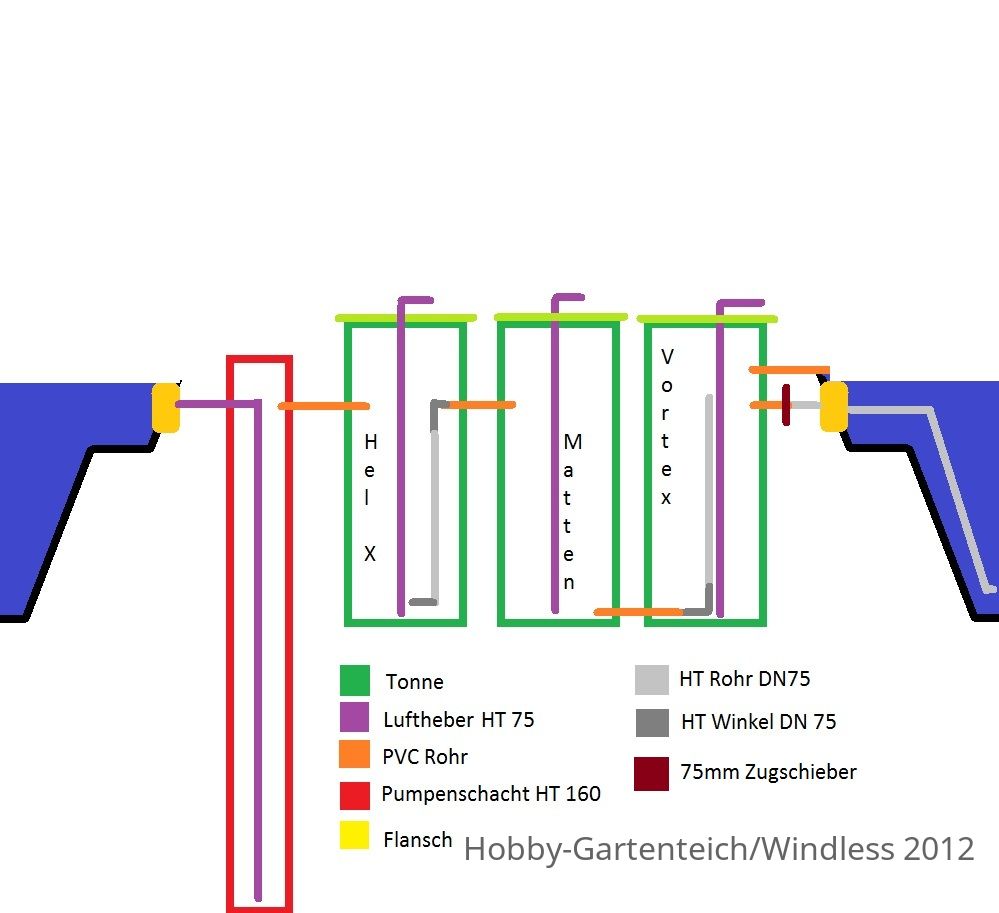

So hab mal ne neue skizze gemacht, die sah schon so verkrizzelt aus xDD
Schon das erste fehlende Glied vergessen beachtet die skizze unten unter Miniaturansicht angehängter Grafiken nicht ^^

Weiter unten Posting 38 hat die Aktuelle Skizze



[Gartenteichumbauer]

AW: Würde so ein Airliftfilter funktionieren ?

Hallo Robert,

Sieht doch gut aus und ist um einiges einfacher geworden.

Wo kaufst Du den Rohre?
2 x 22,39 Euro ?

Ich denke ich habe für 1 x 2 Meter um die 12,00 Euro bezahlt.

!! Der Überlauf aus dem Pumpenschacht sollte nicht unter Wasser liegen, sondern möglichst genau auf der Wasserlinie.

Grüße

Thomas



[Windless]

AW: Würde so ein Airliftfilter funktionieren ?

Ich konnte bisher die Preise für die HT Rohre nur im Inet nachschauen.
Heute abend werde ich die Obipreise wissen (würde da noch 15% bekommen hihi)
wo hast du die rohre geholt ?
ich hab grade mal telefoniert und habe sogar noch eine kleine geldspanne von 150€ ^^
Also vorschläge ? ^^

Geht das mit der Verklebung nun ? und reicht die Menge oder doch von einem mehr holen ? Wie lange sollte man die aushärten lassen ?


Hier mal meine ganze einkaufsliste ^^

Durchführung mit Gegenflansch 75 mm (2x F, 2x Vortex) 4x 4,90
Hailea Belüftungspumpe V-60 Schlauch dabei ? 1x 62,95
Flexible Muffe – Kupplung für 75mm vorhanden ? (vor u nach T) 4x Ca. 4,40
PVC Rohr Ø 75 mm – Meterware (1x T, 1x F, 1x Ersatz) * 3x 6,75
Tangit PVC Kleber - 500 ml Dose 1x 12,75
Schwimmender Futterring Ø 23 cm 1x 1.75
Griffon PVC Reiniger – 500 ml Dose 1x 8.95
Valterra Zugschieber 75 mm (1x direkt an Flansch wg. Wartungsa.) 1x 21.50


Luftheber
HT-Abflussrohr mit Dichtring, DN 160 x 1000 mm (Pumpenschacht) 2x 22.39
HT-Überschiebmuffe für 75mm HT-Rohr 4x 1.79
Winkel-Einschraubstutzen aus Kunststoff 4x
HT-Bogen DN 75 - 45° 8x 1.19
HT-Abflussrohr mit Dichtring, DN 75 x 1000 mm 5x 3.89


HT-Bogen DN 75 - 87° (3x Tonne) 3x 1.19
HT-Abflussrohr mit Dichtring, DN 75 x 1000 mm (2x Tonne) 2x 3.89

Trasszement 25kg Sack (Bachlauf) 2x ca. 8,00
Innotec Adheseal schwarz 290ml Ca. 20.00




Beton vorhanden ?
Teichfolie ????
HT-Rohre bis Filter und zurück ??? DN 75 x 1000 mm 6x 3.89



[mitch]

AW: Würde so ein Airliftfilter funktionieren ?

Mengen ==> http://www.tangit.de/fileadmin/de_h...f/PDF-SEO/Tangit_PVC_Rohrklebstoffe_PVC-U.pdf ==> 2.seite Klebstoffverbrauch



[Windless]

AW: Würde so ein Airliftfilter funktionieren ?

Wie gesagt, das Tangit brauche ich nur für die Verklebung von PVC Rohr und Regentonne (ich will hoffen das die aus pvc sind ^^) Das sind ja nur 7 Verklebungen.

Ansonsten brauche ich innotec adheseal.

Das mit dem Pumpenschacht wird lustig ^^ das Grundwasser fängt ab 1,40 an xDDD

So weiss aber immer noch nicht wie ich den Luftheber fixiere ^^

Wieder was vergessen gehabt ^^ Die Flansche vom vortex zur nächsten tonne ^^

Nur nochmal so muss doch ein Luftheber aufgebaut werden oder ? fehlt noch was ? dichtungsringe etc ?



[Windless]

AW: Würde so ein Airliftfilter funktionieren ?



[Joerg]

AW: Würde so ein Airliftfilter funktionieren ?

Ich habe deswegen meine 750l Vortex umgebaut mit dem Siebfilter auf dem Mitteldom. Das ist ein 300µm Sieb.
Jetzt bleibt auch ordentlich Dreck in der Vortexkammer.

Norbert,
das ist bei einem Vortex, der für den Volumenstrom zu klein ist, der einzig richtige Weg.
