optimierter Filter für den Luftheber

[Andre 69]

Gruß
Norbert

Hallo Norbert

Der 90l Behälter hat in der Mitte ein Loch wo Abwasser- und Luftschlauch durch gehen außerdem Strom für die Schmutzwasserpumpe und evt UVC die in der mitte des Lufthebers sitzt.

Jetzt dann doch anders gelöst ? Oder anders gefragt, den weissen Schaum bildet der LH ? Und dann noch , die Plastikflaschen werden aber anders entsorgt !



[Geisy]

Hallo Andre
Da hast du gut aufgepasst.
Ich wollte mit dem Bild mur zeigen das man vom Aufbau nicht viel sieht, da danach gefragt wurde. Das war damals noch eine schwimmende Testversion und die Flaschen fürs Gleichgewicht. Der Schaum ist auch nicht mehr.
Gruß Norbert



[Tottoabs]

Wenn ich mal Rentner bin bau ich mir so was ähnliches ...



[Geisy]


Ich hab mir Material besorgt für den nächsten automatischen Helixfilter mit 300er Luftheber.



[Tottoabs]

Glaube ich habe die Tage noch DN630 Reste auf der Baustelle ......
Wenn es noch mal größer werden soll.



[Geisy]

Hallo

Hier mal nach und nach der Aufbau meines Luftheber Helixfilters.
Dieser Luftheber ist optimiert für viel Umwälzung bei sehr wenig Höhenunterschied.

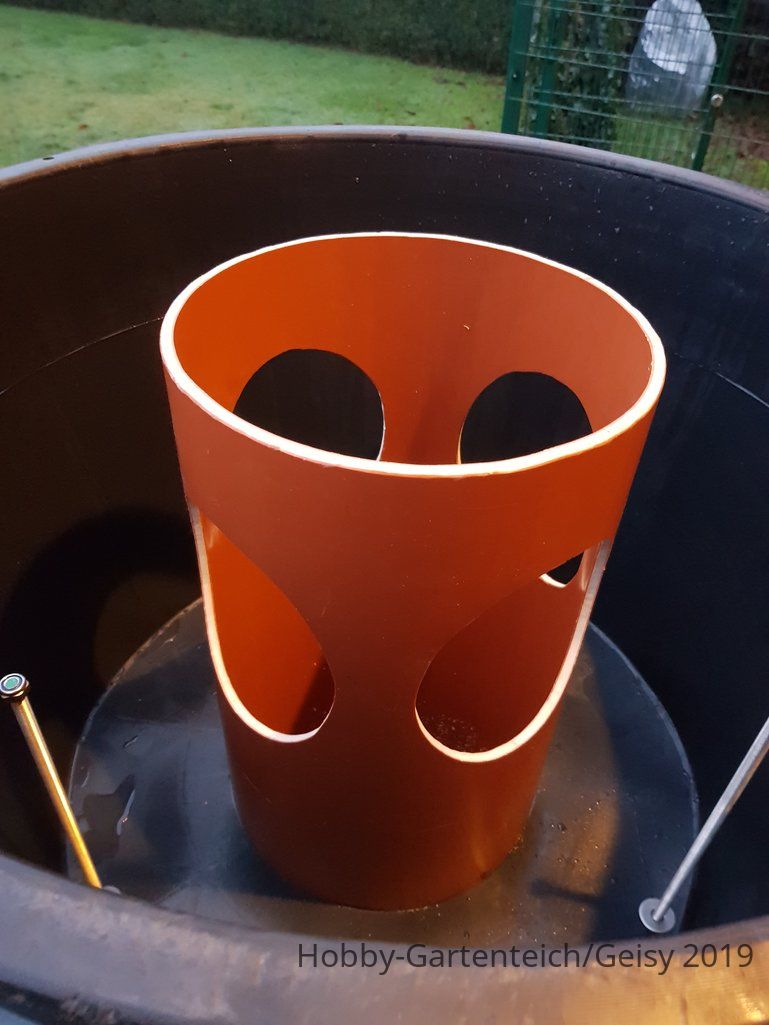

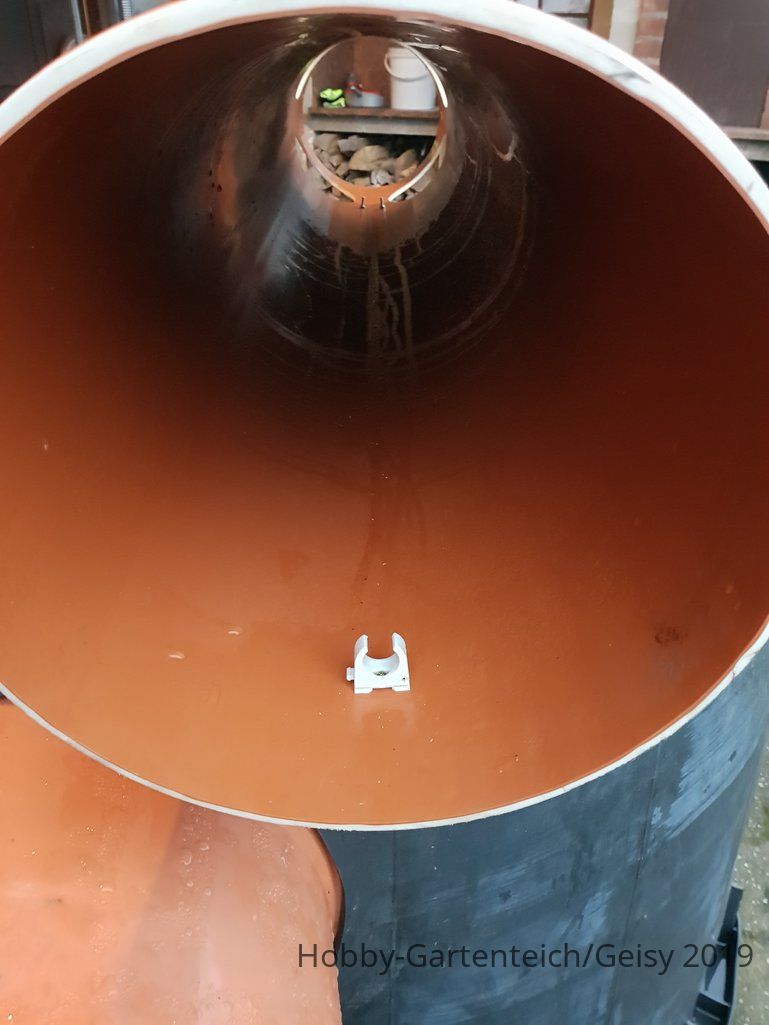

Zuerst habe ich mir den Luftheber gebaut mit einem 1,7m langen 300er Rohr.
Da habe ich vier 200mm Löcher rein gesägt als Zulauf.

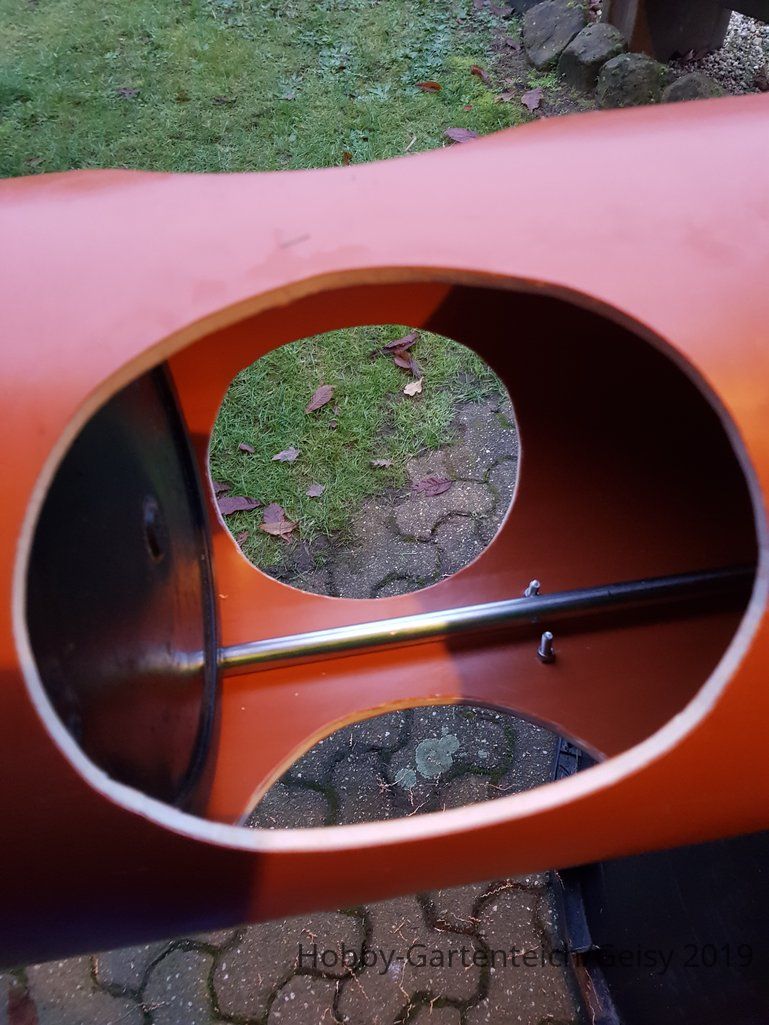

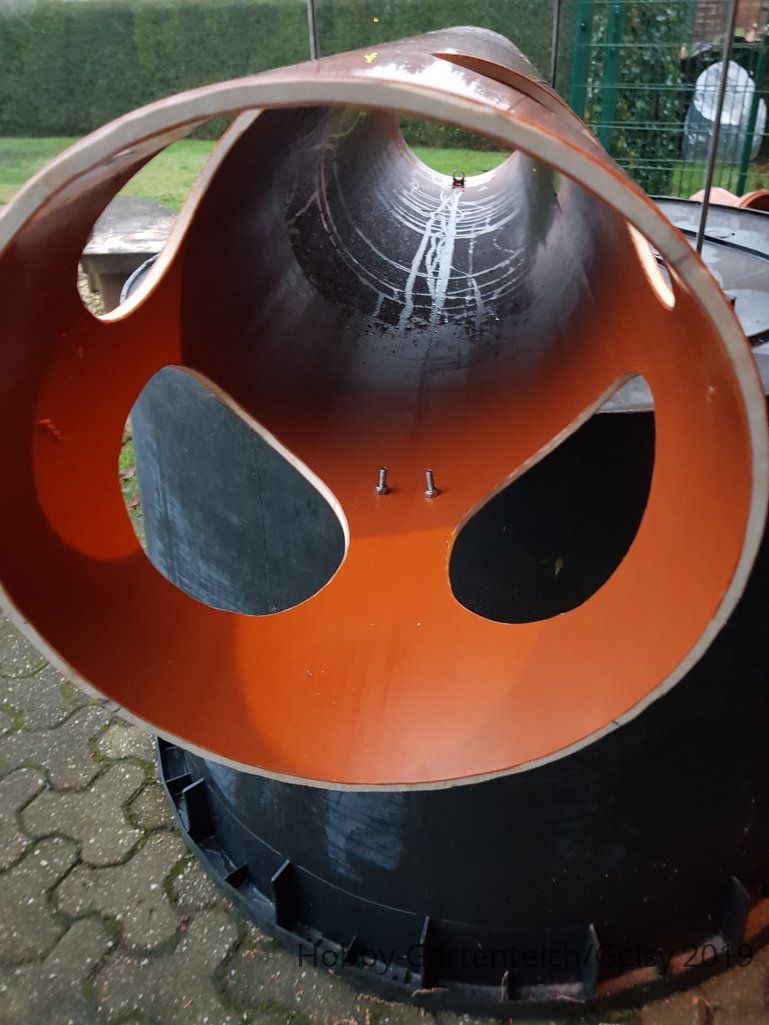

Die beiden Schrauben unten und die Rohrhalterung hinten sind die Membranhalterung, damit sie hinterher nach oben zu entnehmen ist. Alles was aus Metall im Wasser ist nehme ich wenn möglich nur in VA.

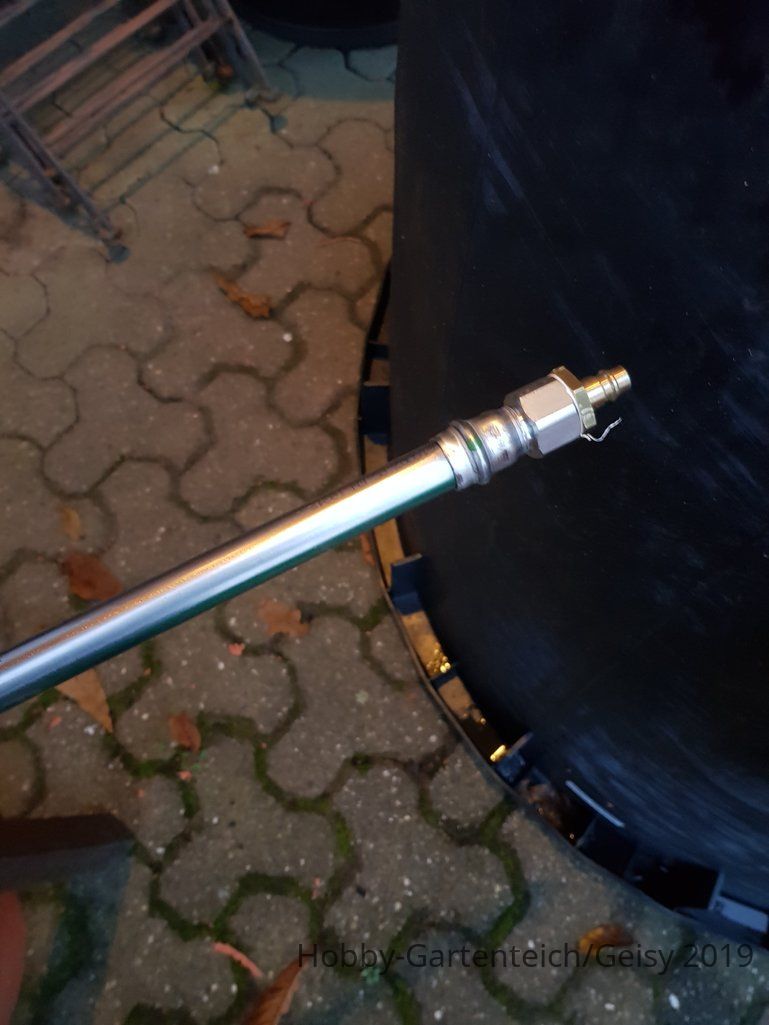

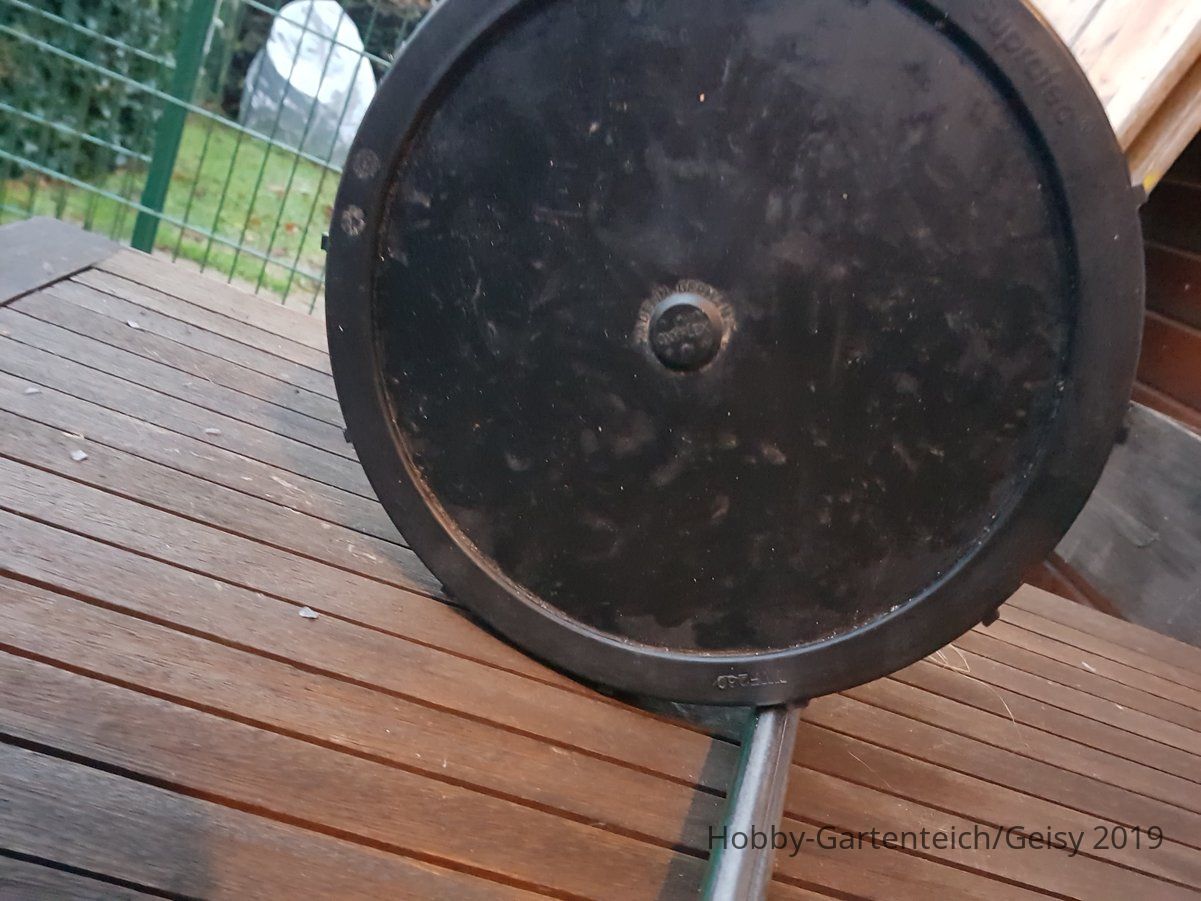

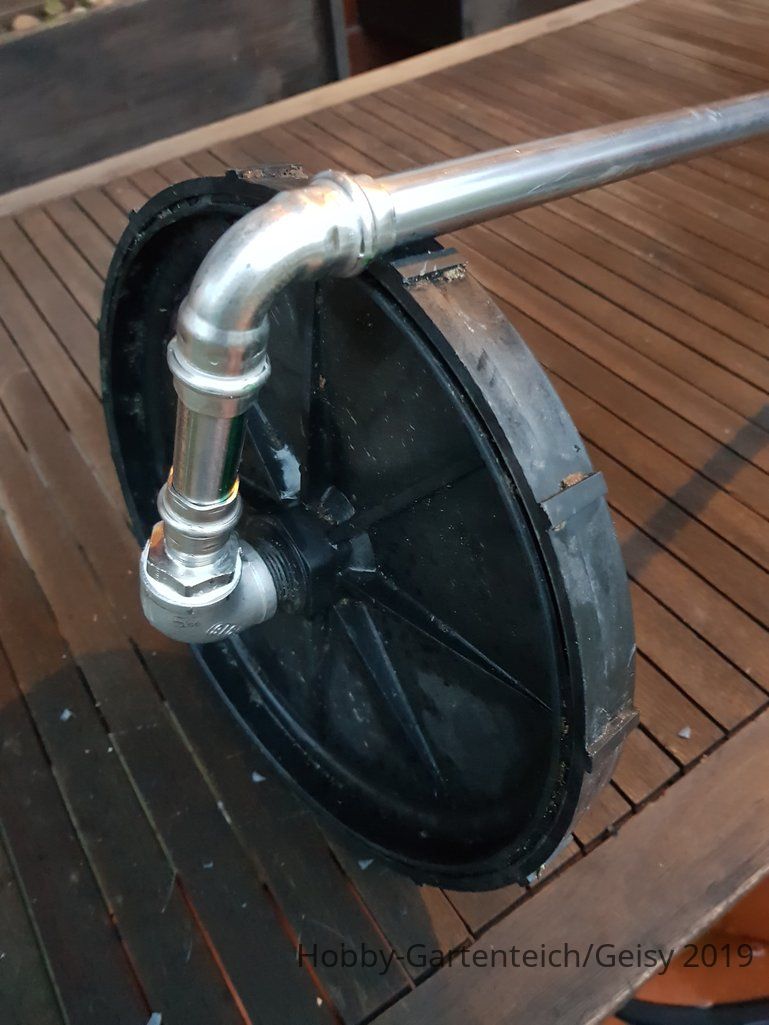

Für den 27cm Membranteller habe ich mir vom Klempner aus 18er VA Rohr einen Anschluß machen lassen.

Das 18er Rohr muß stramm am Teller vorbei gehen.

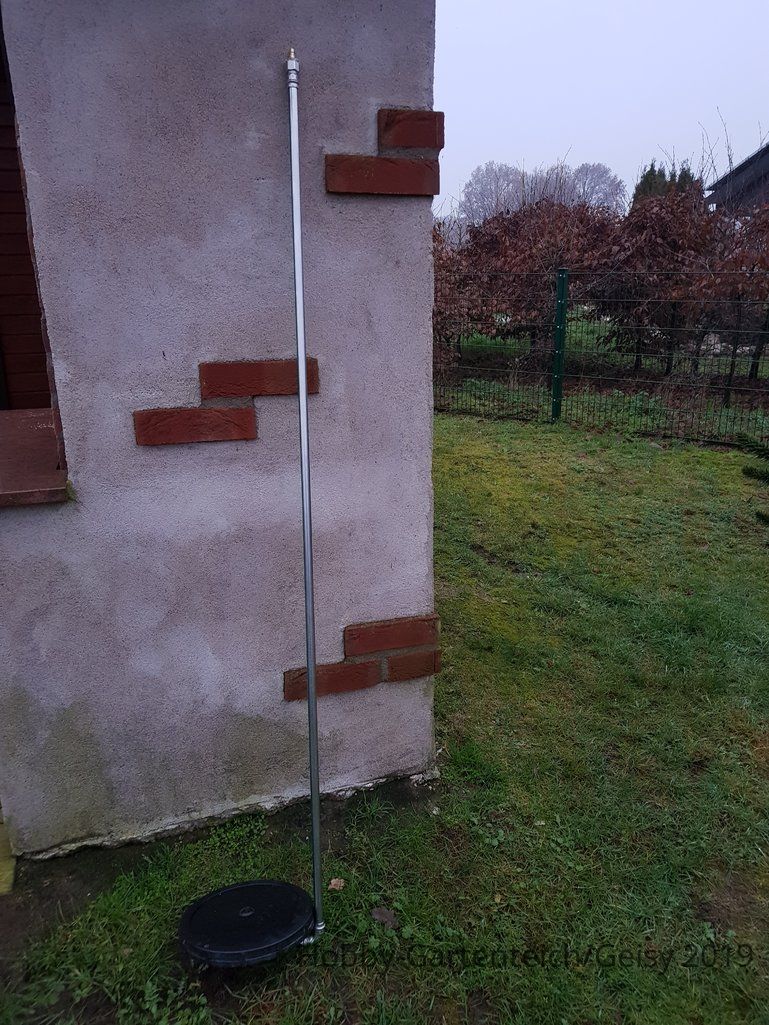

Das ganze ist 1,7m hoch

und sieht oben so aus.

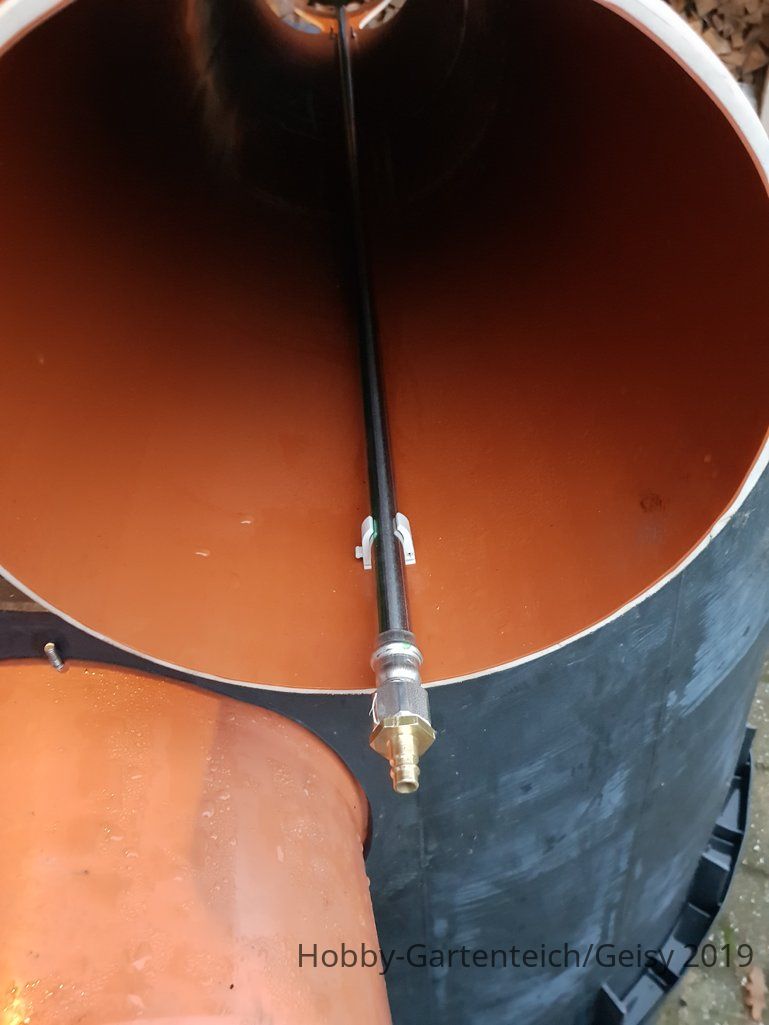

Nun kann man das ganze Ding von oben in den Luftheber schieben und in die Rohrschelle klacken.

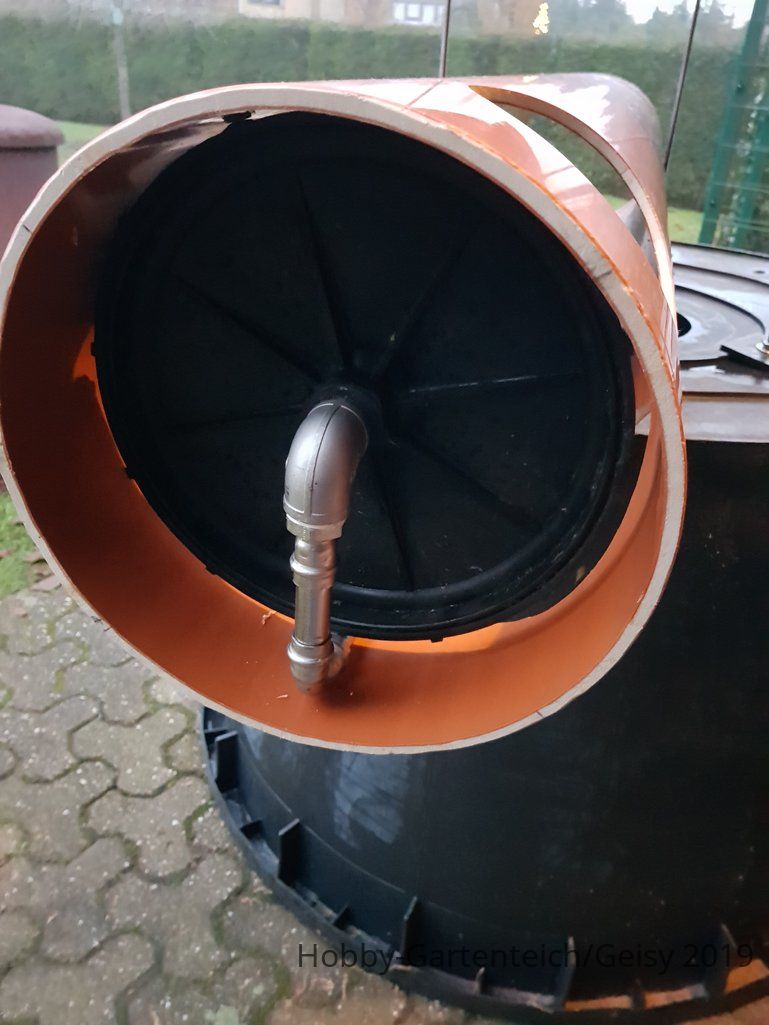

Unten sieht es dann so aus.

Das ganze geht auch mit 400er Rohr und dem 34cm Membranteller.

Gruß
Norbert





[Geisy]

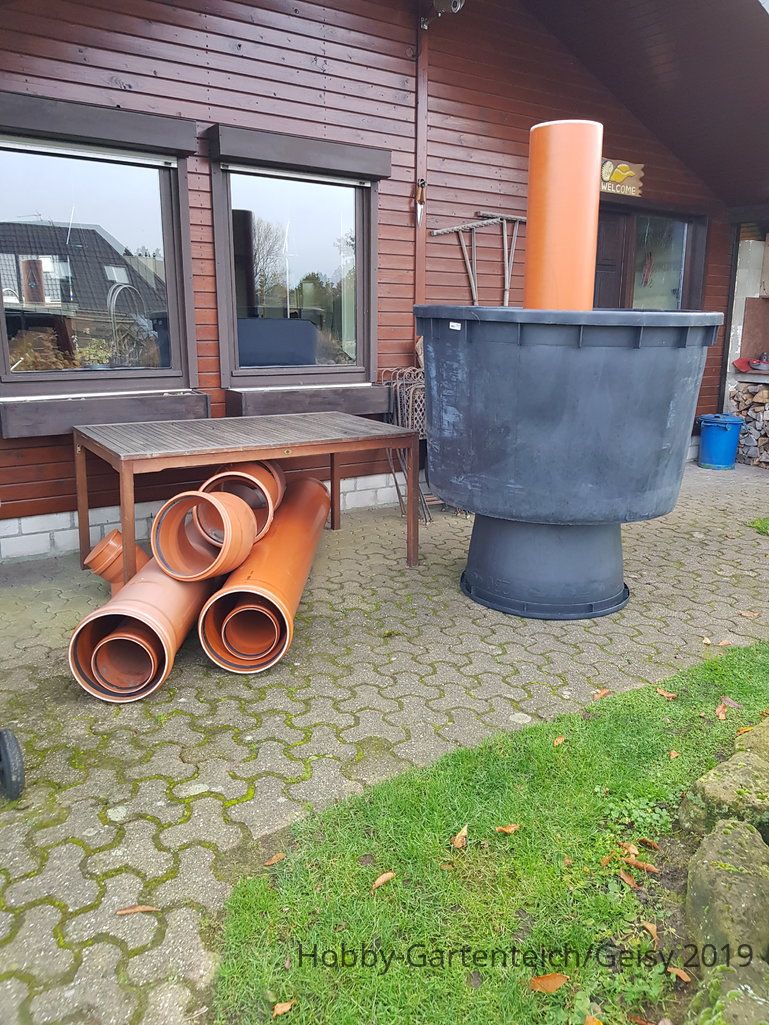

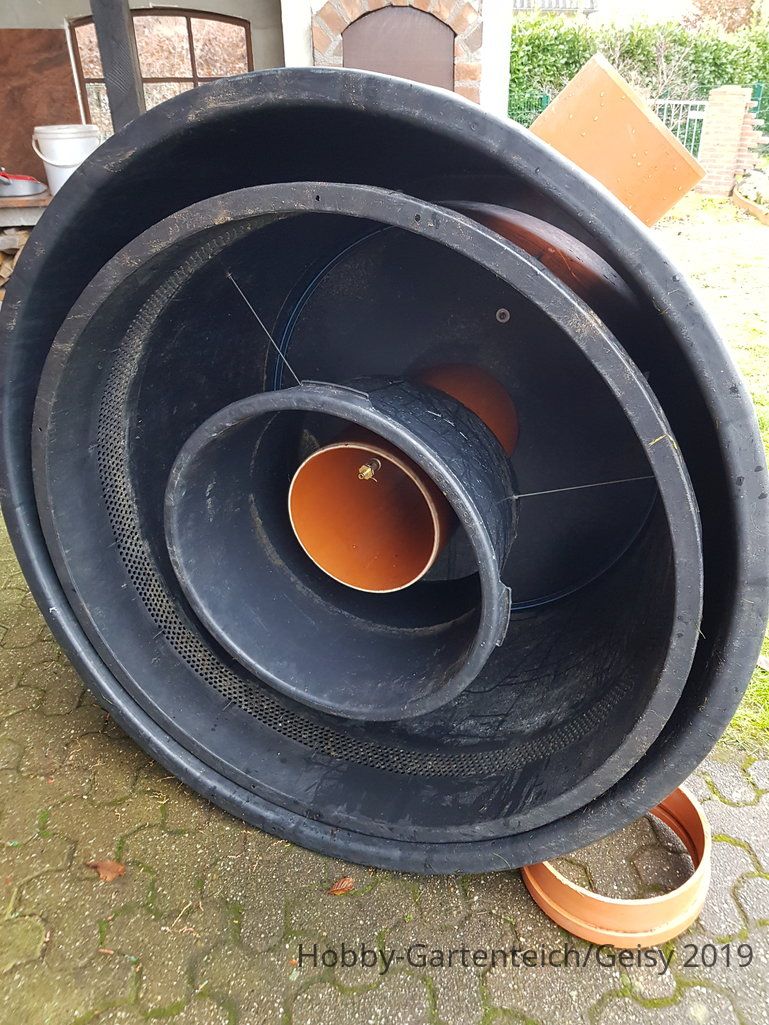

Nun habe ich den Luftheber in meinen Filter gesteckt und damit man sieht wie das unten aussieht alles mal auf den Kopf gestellt.

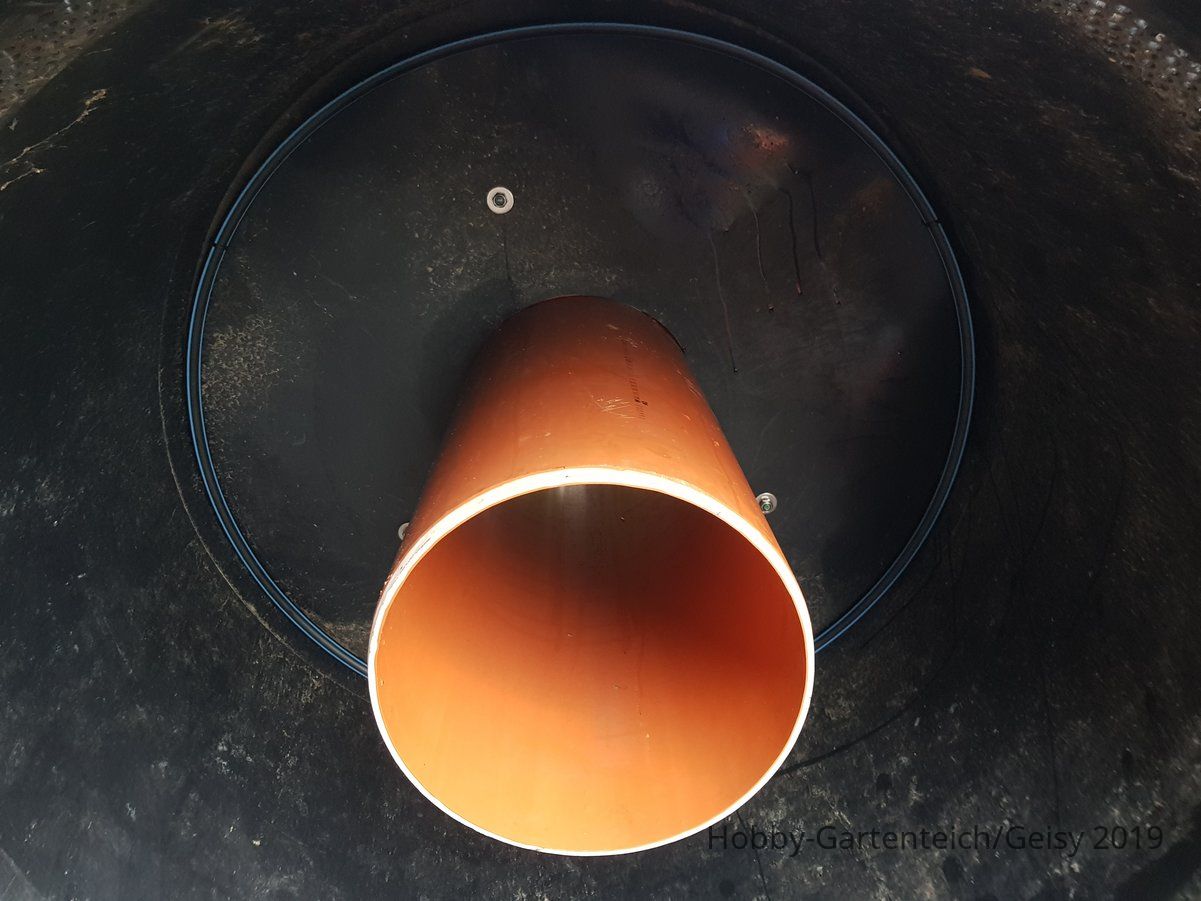

Hier sieht man den Luftheber in der Ansaugkammer. In dieser Ansaugkammer enden die Rohre von den Bodenabläufen und dem Skimmer. Der Luftheber zieht gleichmäßig aus der Ansaugkammer.

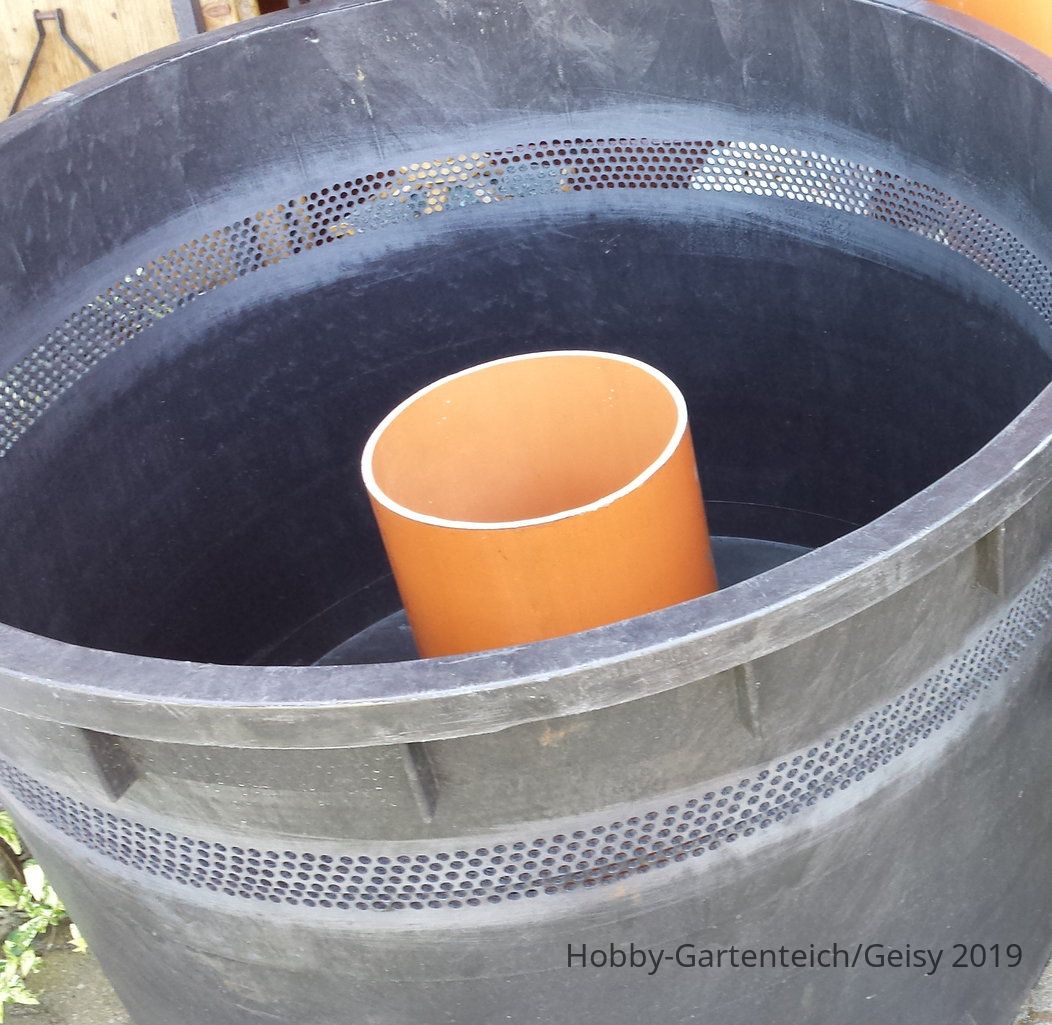

Nun wieder alles richtig hingestellt und von oben mußte ich einen 750l Behälter mit ca. 3700 1cm Löchern bohren.

Gruß
Norbert





[Geisy]

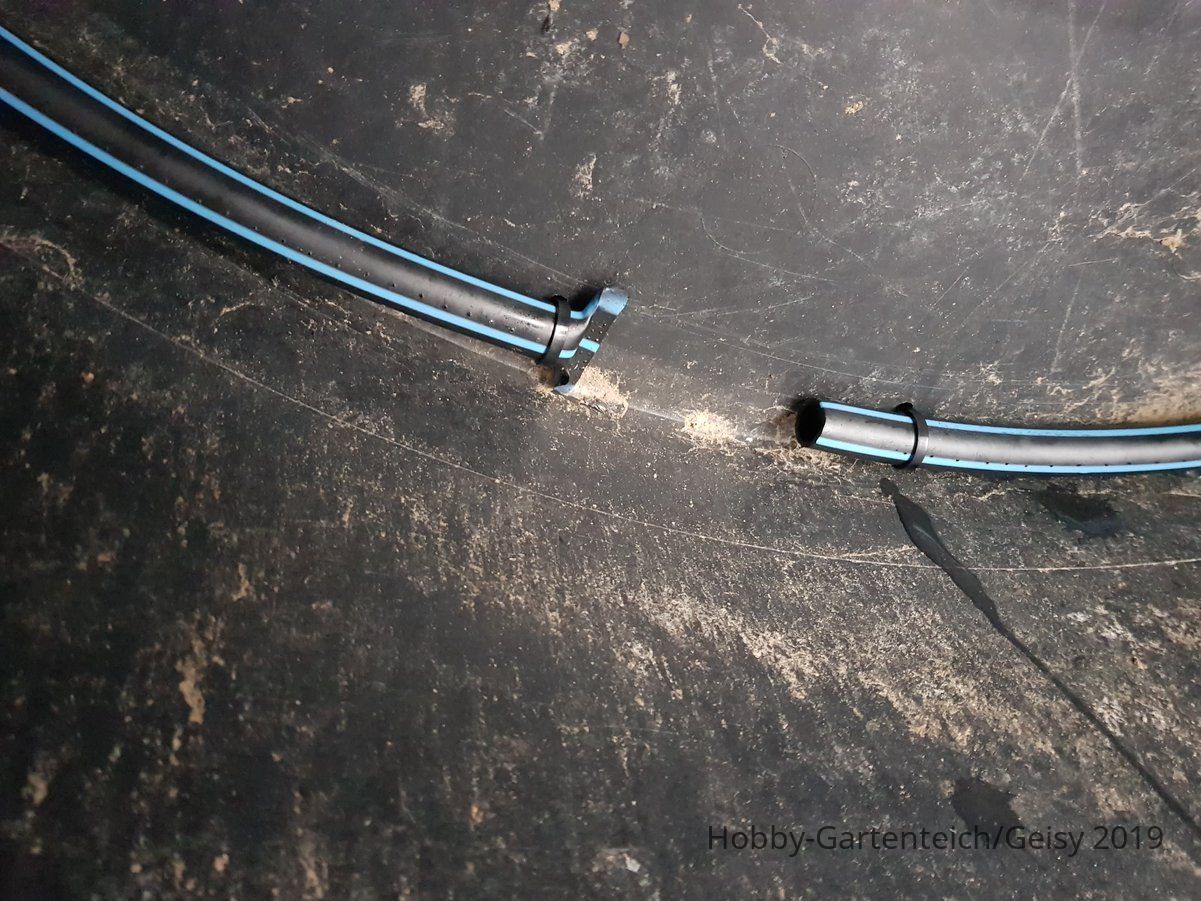

Heute habe ich den Luftring gebohrt mit einem 1mm Bohrer ca alle 1,5cm.
Das ist eine PE Wasserleitung (ich glaube 25mm) in der genau mein Pressluftschlauch rein paßt zum einkleben.
Das andere Ende hab ich heiß gemacht und mit dem Schraubstock zusammen gedrückt.

Das ganze Ring ist dann unten in dem mit vielen Löchern gebohrten Behälter mit Kabelbindern befestigt.
Damit wird hinterher das Helix umgerührt.

Alle Behälterböden sind mit drei Löchern versehen damit Luft raus kann und Wasser rein und nichts aufschwimmt.

Gruß
Norbert





[Geisy]

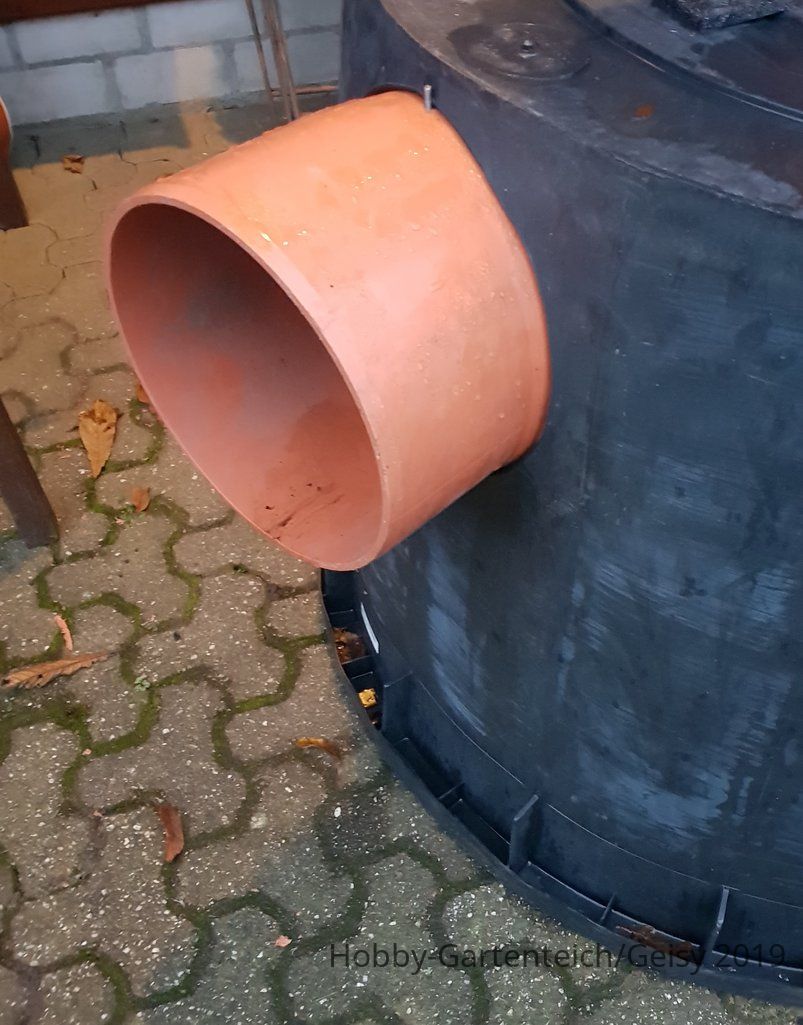

Dieses mal mußte auch der Rücklauf verrohrt werden, deswegen habe ich noch einen 1000lBehälter mit einem 300er Rücklauf versehen.

Diesen 1000l Behälter habe ich dann über den gelochten 750l Behälter geschoben.
In der Mitte ist auch noch ein 80l Mörtelkübel über dem Luftheber der das Wasser dann nach unten unter das Helix leitet.
Auch die Schmutzwasserpumpe steht dann unten auf dem Boden des 750l Behälters und schiebt das Dreckwasser nach dem Umrühren raus. Ich habe dafür eine Aquaforte HF16000 seit eine paar Jahren im Einsatz die bis 6mm Körnung kann.
Den Zwischenraum zwischen Mörtelkübel und gelochten 750l Behälter habe ich ca. 25cm hoch mit 12er Helix schwimmend aufgefüllt.

Die Luftpumpe für den Luftheber und die Schmutzwasserpumpe und die Luftpumpe von dem Luftring schalte ich über eine 4Kanal Hager Funk-Zeitschaltuhr für Hutschiene.
Ich lasse 2mal die Woche für 30Min umrühren und dann ca. 3Min Schmutzwasserpumpe laufen. Umwälzung ist dabei natürlich aus.
Als Luftpumpe reicht hier je eine Hiblow XP60 (33Watt hab ich gemessen) für Luftheber und Luftring.
Ich meine das so ca. 60-80m³/Std laufen. Mit einer größeren Luftpumpe für den Luftheber geht dann auch mehr.

Gruß
Norbert





[PeBo]

Hallo Norbert, erinnert mich momentan so ein bisschen an diese bunten Stapelbecher aus Kunststoff für Kleinkinder

Gruß Peter
